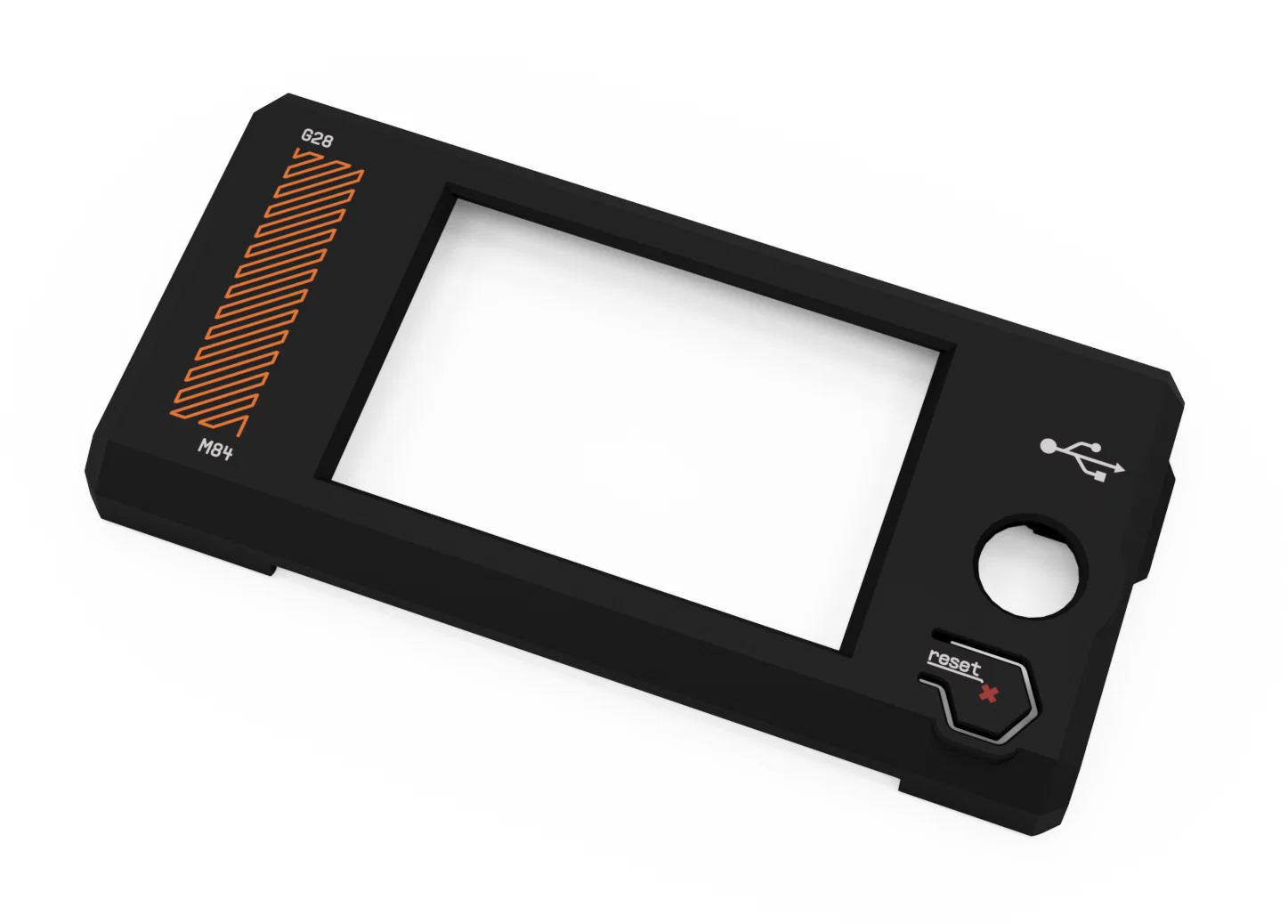

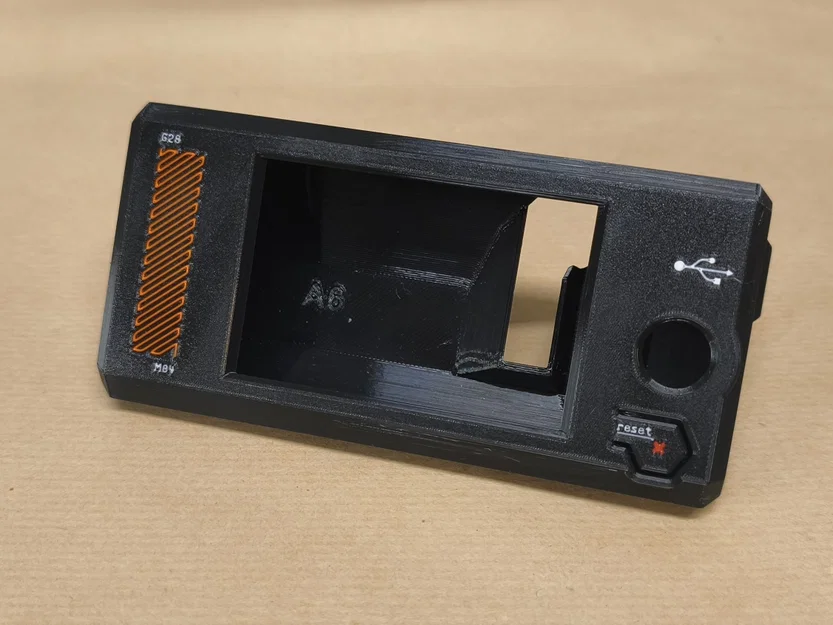

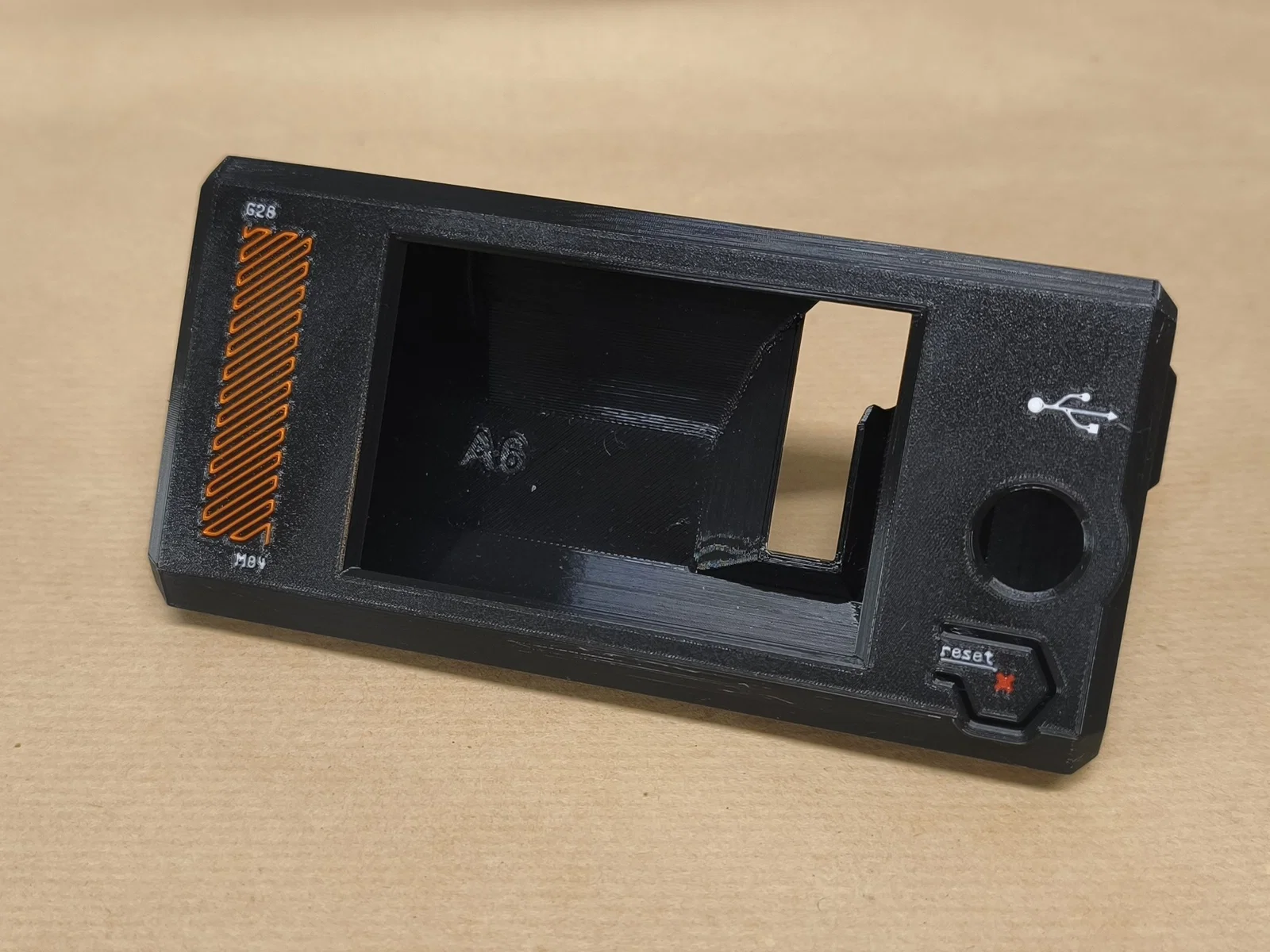

Nắp Hybrid xLCD với họa tiết CORE One mặc định (Đa màu)

Mình cần một cái xLCD cho dự án CORE One Mini của mình để hiển thị cho chuẩn trên CAD - nắp đậy đúc sẵn gốc trong file CAD chính thức không có họa tiết hay chữ viết gì cả, nên mình đã thiết kế lại nó.

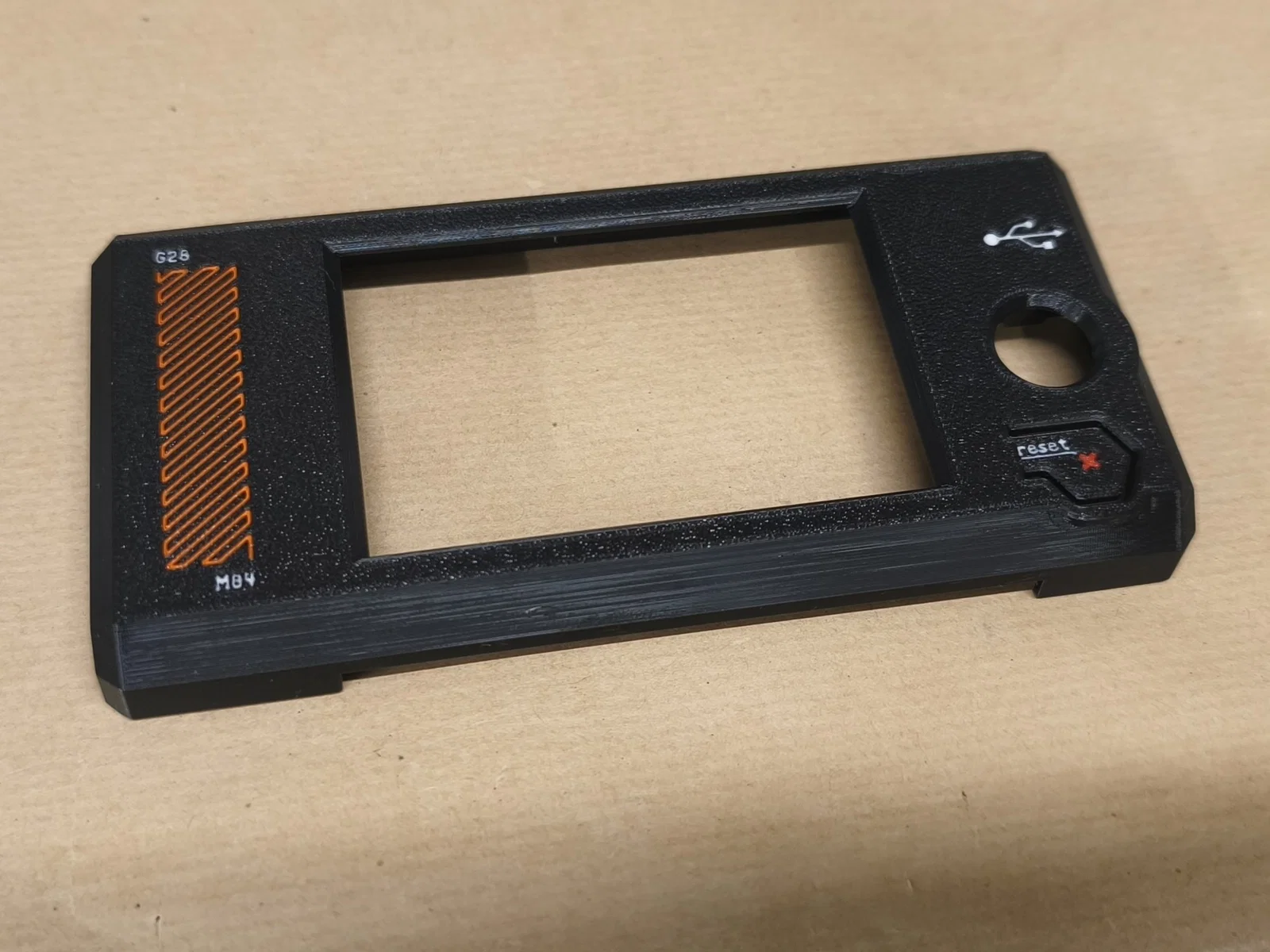

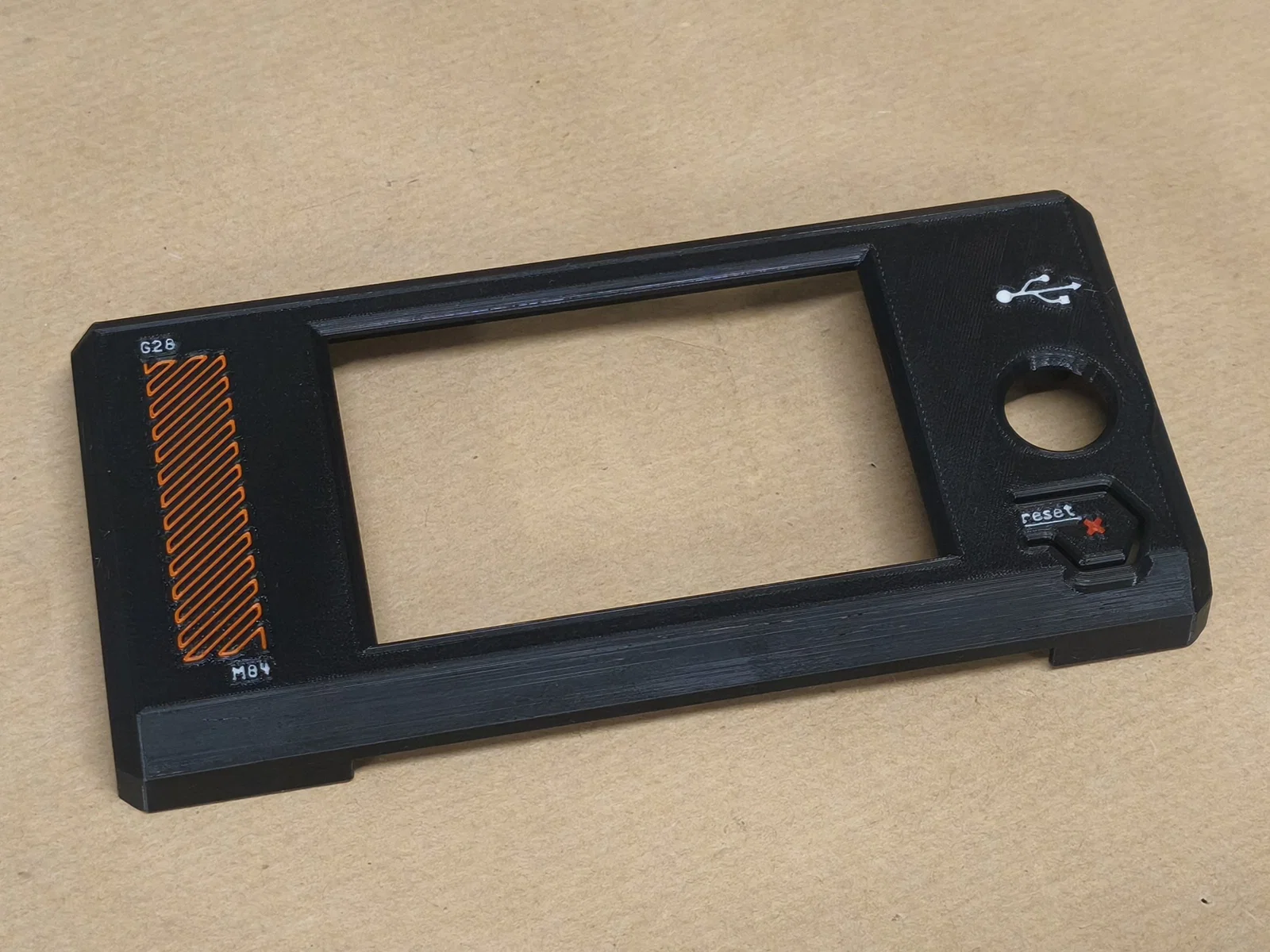

Trong lúc làm, mình nghĩ: tại sao không in nó ra luôn nhỉ? Thế là mẫu này kết hợp hình học từ nắp đúc zin với phiên bản in 3D hiện có. Để hỗ trợ in đa màu, các phần chữ và biểu tượng đã được tách thành các body riêng biệt, giúp chi tiết này tương thích hoàn toàn với hệ thống MMU, Prusa XL và các máy in đa màu kiểu IDEX/INDX khác.

Mặc dù ban đầu được thiết kế cho dự án CORE One Mini, nhưng nắp này cũng rất hữu ích cho các bạn đã nâng cấp MK4 lên CORE One và cần một cái nắp xLCD đồng bộ.

Lưu ý khi in

Để đạt kết quả tốt nhất, mình khuyến khích dùng vòi phun (nozzle) 0.25 mm hoặc 0.20 mm. Các chi tiết chữ và icon nhỏ được thiết kế tối ưu cho nozzle nhỏ, nếu dùng nozzle 0.4 mm thì chữ sẽ bị nhòe (kể cả khi dùng trình tạo tường Arachne).

Nếu bạn chỉ có nozzle 0.40 mm, bạn vẫn in được một số chi tiết nhưng chữ màu trắng nhỏ sẽ không đọc được. Với nozzle 0.40 mm, chỉ nên in các chi tiết đa màu sau:

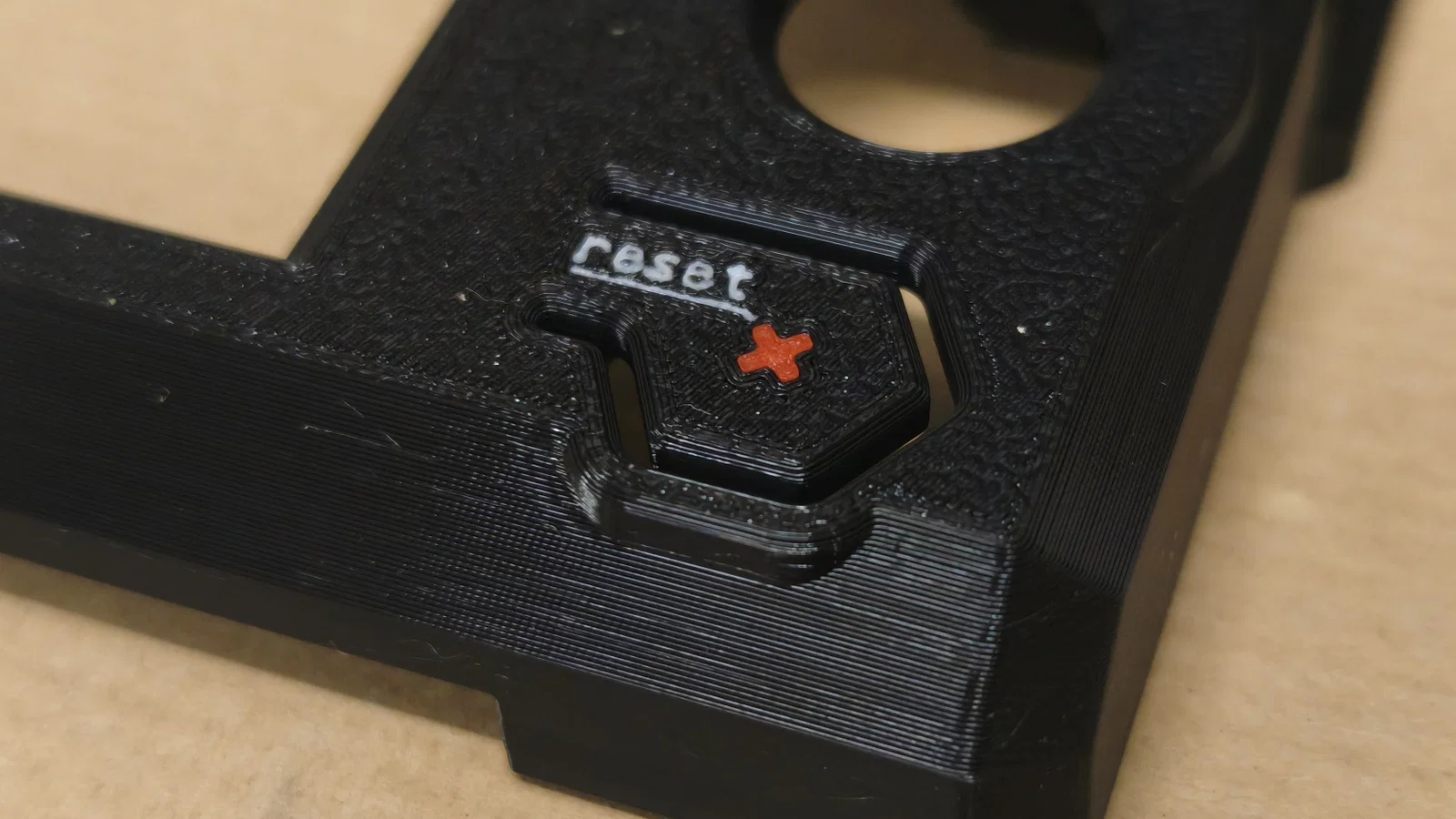

• Chữ "X" màu đỏ trên nút reset
• Đường ngoằn ngoèo màu cam
• Biểu tượng USB

Các thành phần chữ khác nên tắt đi và in cùng màu với thân chính. Nếu bạn chỉ muốn dùng hình học đã cải tiến cho sạch đẹp, mình có kèm theo phiên bản một màu không có chữ, sau này bạn có thể in lụa hoặc sơn tùy ý.

Hỗ trợ (Supports)

Mẫu này có thể in mà không cần support, nếu tản nhiệt tốt thì phần bắc cầu (bridge) chỗ nút USB sẽ ổn - nếu bạn muốn chắc chắn có kết quả hoàn hảo, hãy dùng organic support để hỗ trợ một chút.

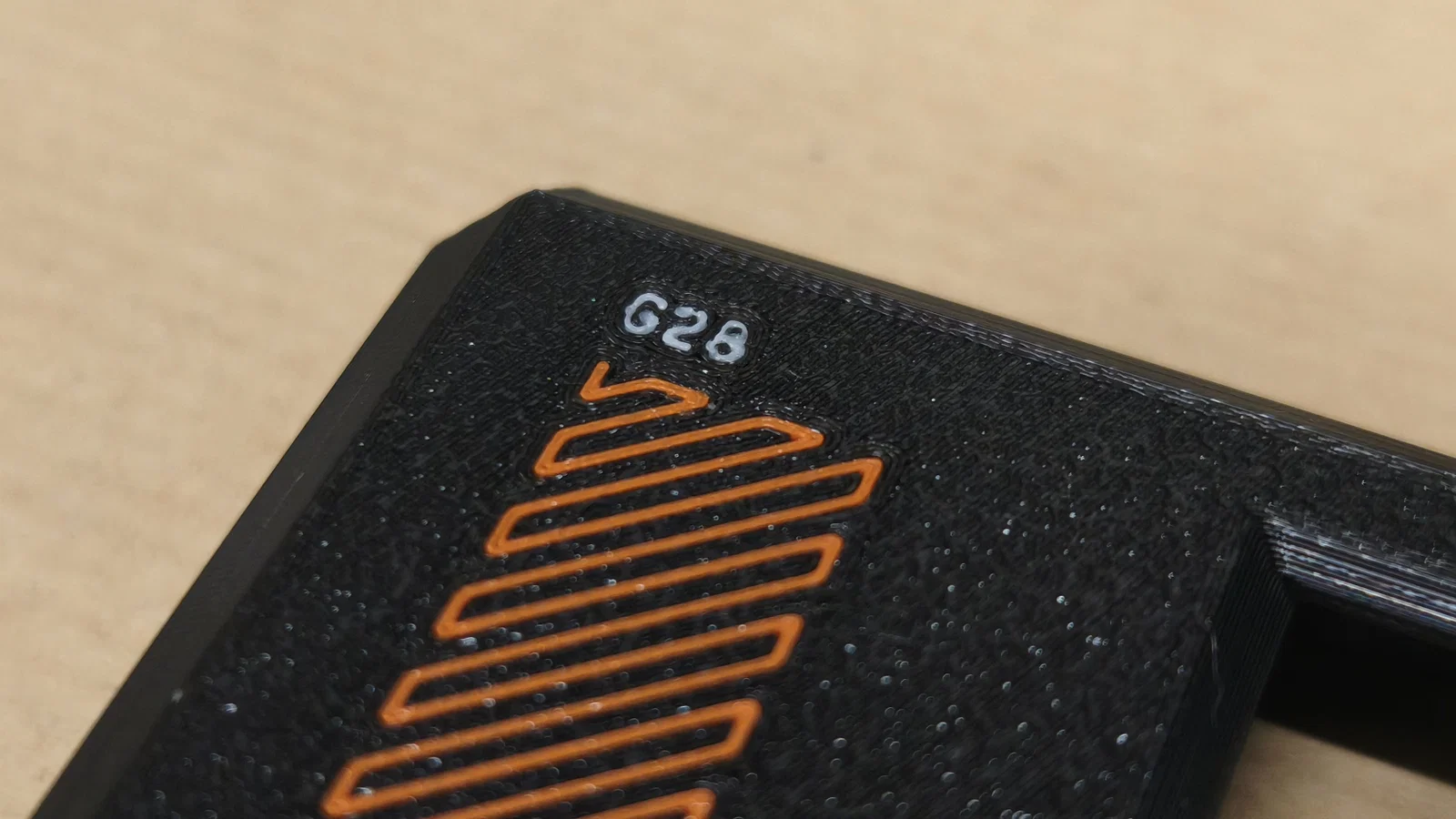

So sánh chữ bị nhòe khi dùng nozzle 0.4 mm và chữ sắc nét khi dùng nozzle 0.2 mm
