Bản Remix: Chuông gió Hooting Owl dùng cuộn Prusament

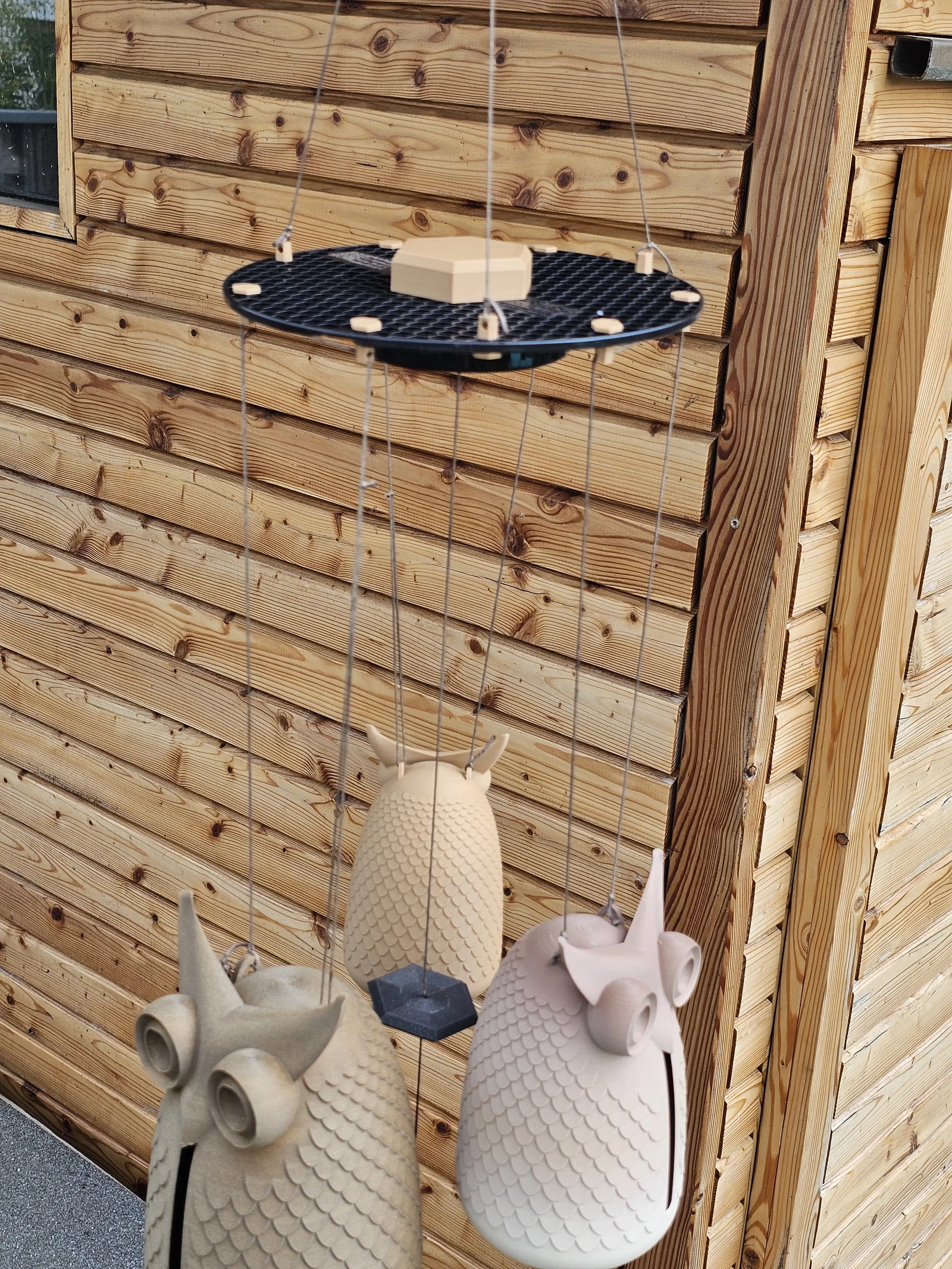

Với bản remix này, bạn có thể tận dụng cuộn Prusament đã dùng hết để gắn bộ chuông gió Hooting Owl. Thiết kế này đã bao gồm cả thanh gõ hình lục giác và cánh gió đi kèm.

In ấn

Sử dụng file 3mf được cung cấp để in trực tiếp.

Nếu không, hãy in mỗi mẫu một lần, riêng phần chốt (pegs) thì bạn cần in chín cái.

• Sử dụng PLA là được, tuy nhiên hãy lưu ý là màu sắc có thể bị phai dưới ánh nắng mặt trời.
• Chiều cao lớp in (layer height): 0.2mm.
• Không cần support.
• Nếu các chốt quá chặt, hãy điều chỉnh tỷ lệ (scale) nhỏ lại một chút.

Lắp ráp

• Tháo rời cuộn Prusament đã hết. Bạn chỉ cần một nửa cuộn.

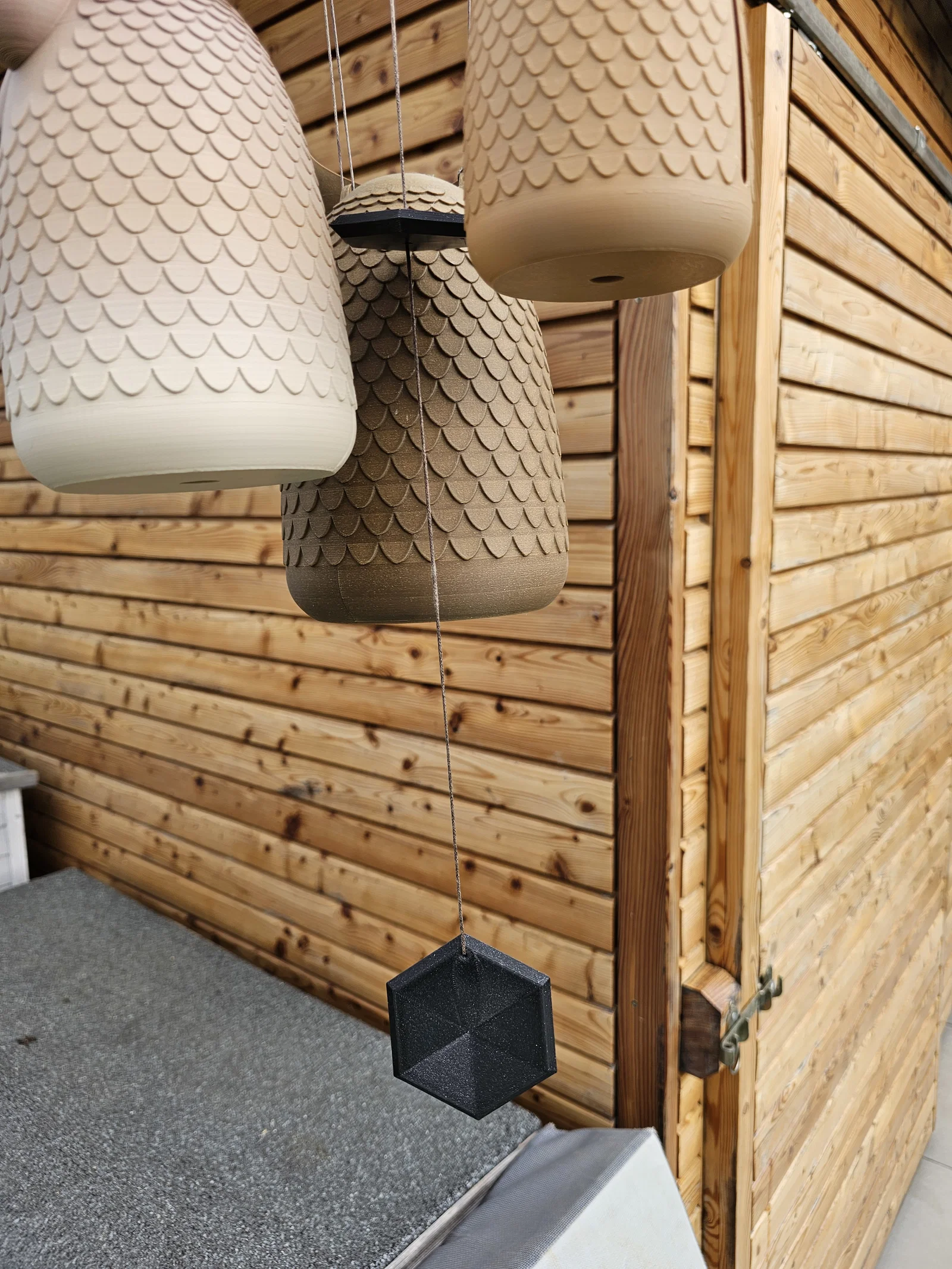

• Luồn dây qua cánh gió và thanh gõ, thắt nút để cố định cả hai. Cố định sợi dây ở phía bên kia tại phần đế dưới. Luồn đế dưới qua lỗ (trong) ở mặt dưới của cuộn và vặn nắp từ phía bên kia vào.

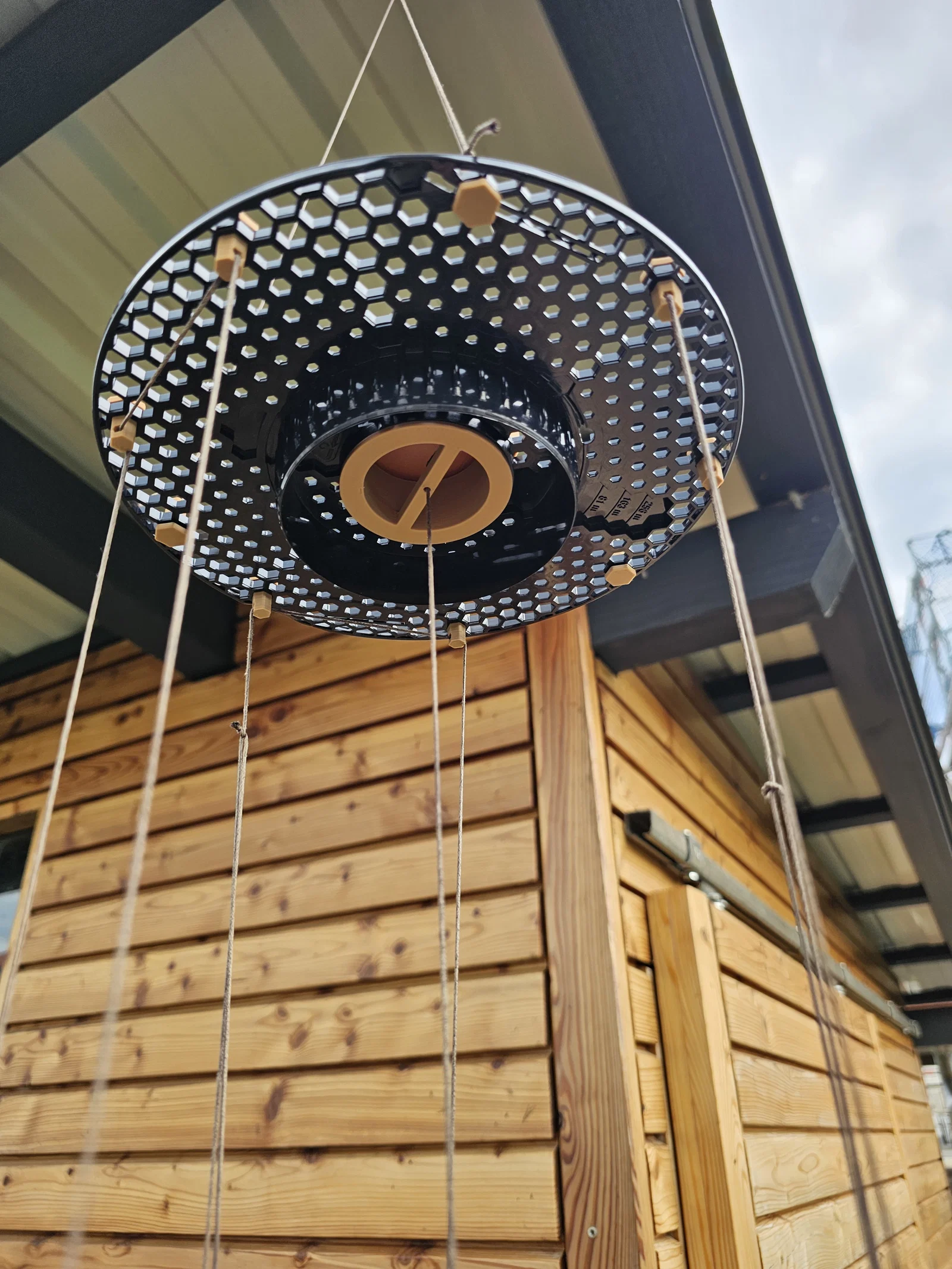

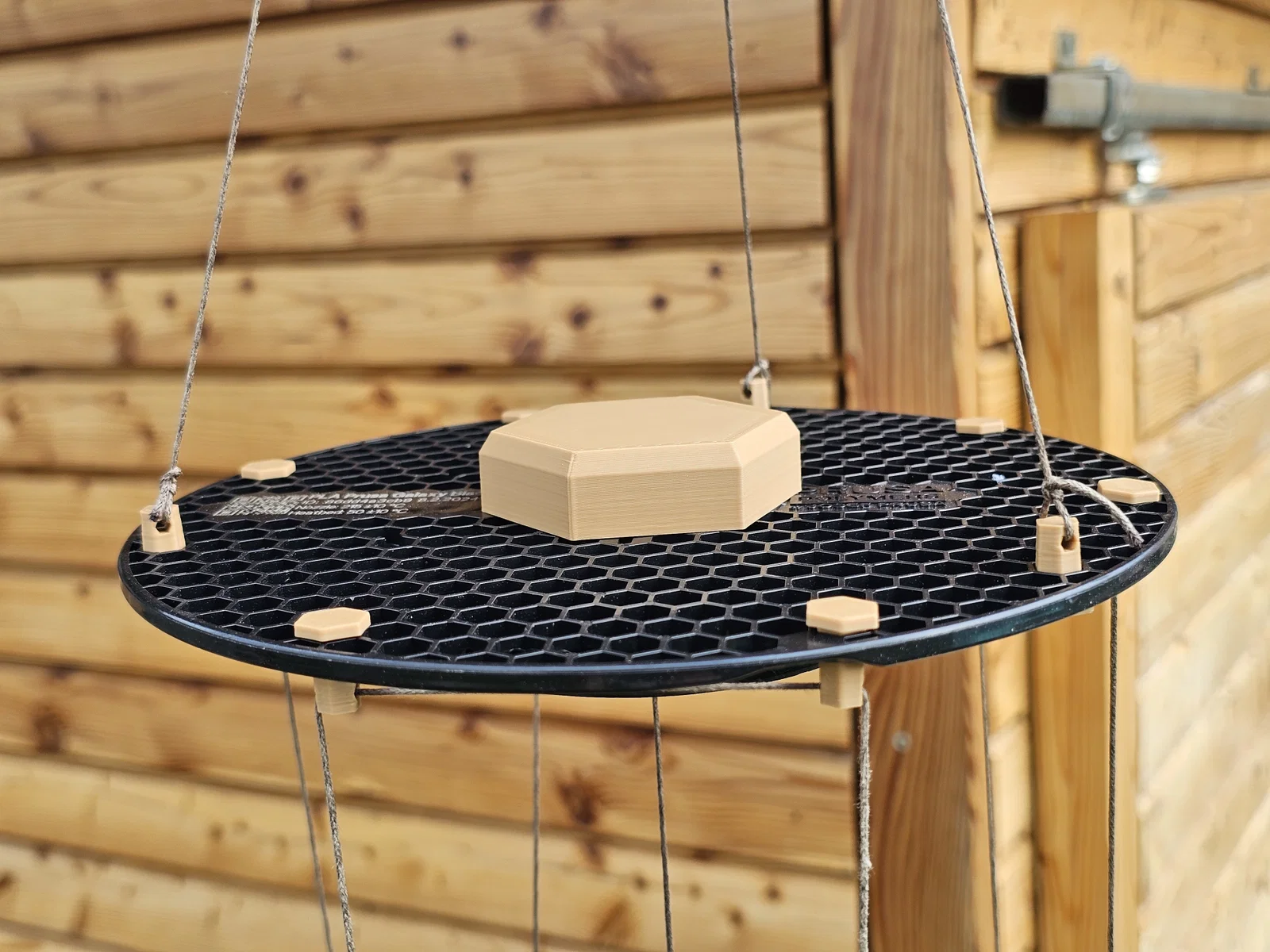

• Đẩy ba cái chốt từ phía dưới (bên trong) của cuộn (các chốt nên lắp thật chặt) vào ba lỗ lục giác ở khoảng cách xấp xỉ 120 độ. Dùng các chốt này để treo toàn bộ khung chuông gió.
• Đẩy sáu chốt còn lại, mỗi vị trí đặt hai cái vào giữa các chốt đã lắp ở bước trước, với khoảng cách tương đương. Dùng các chốt này để treo những chú cú.

Nguồn tham khảo

Như mọi khi, đây là nguồn Onshape để bạn tùy chỉnh theo ý thích.
