Giá đỡ cuộn nhựa PolyDryer, trục bạc đạn, chốt

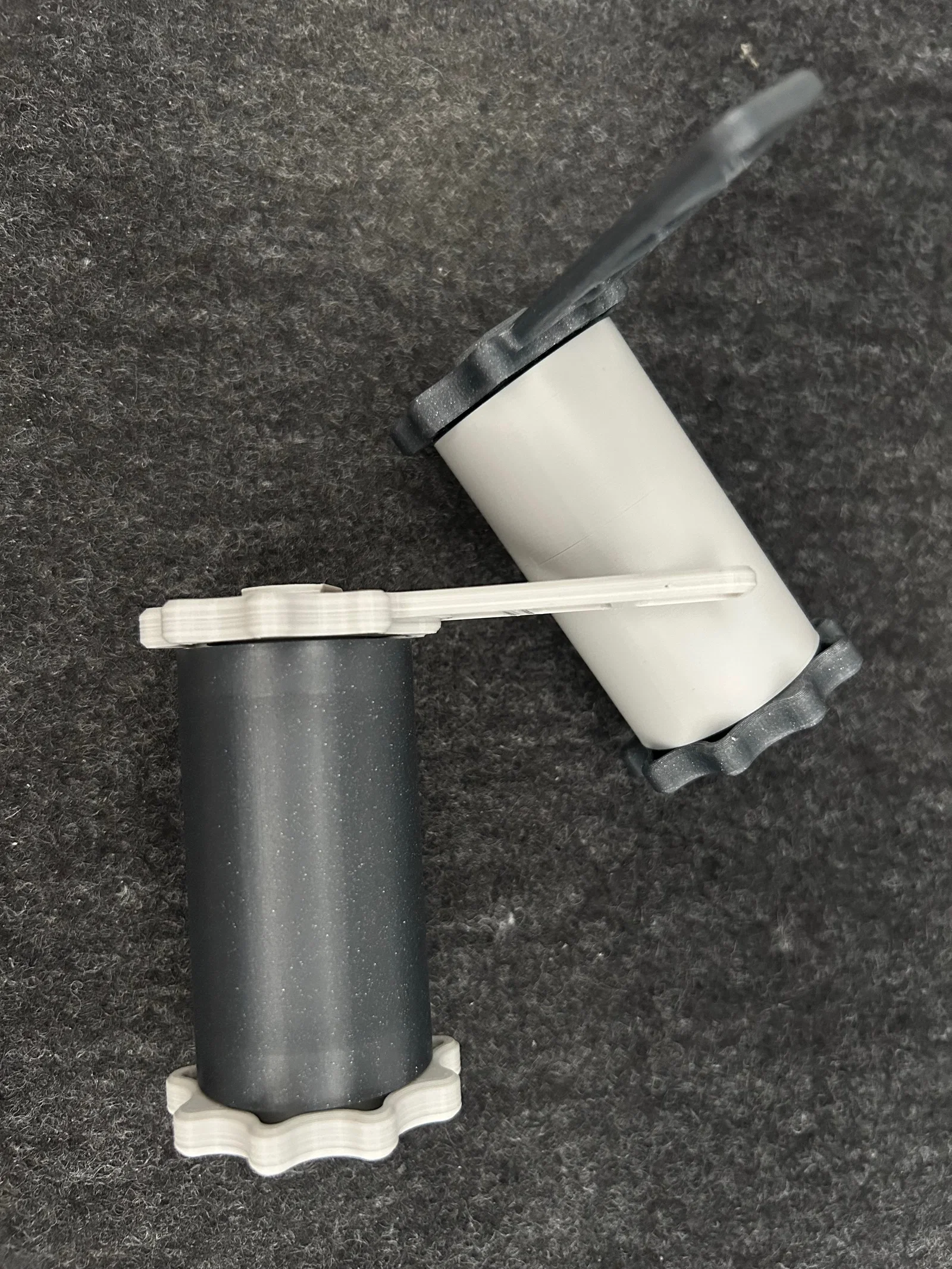

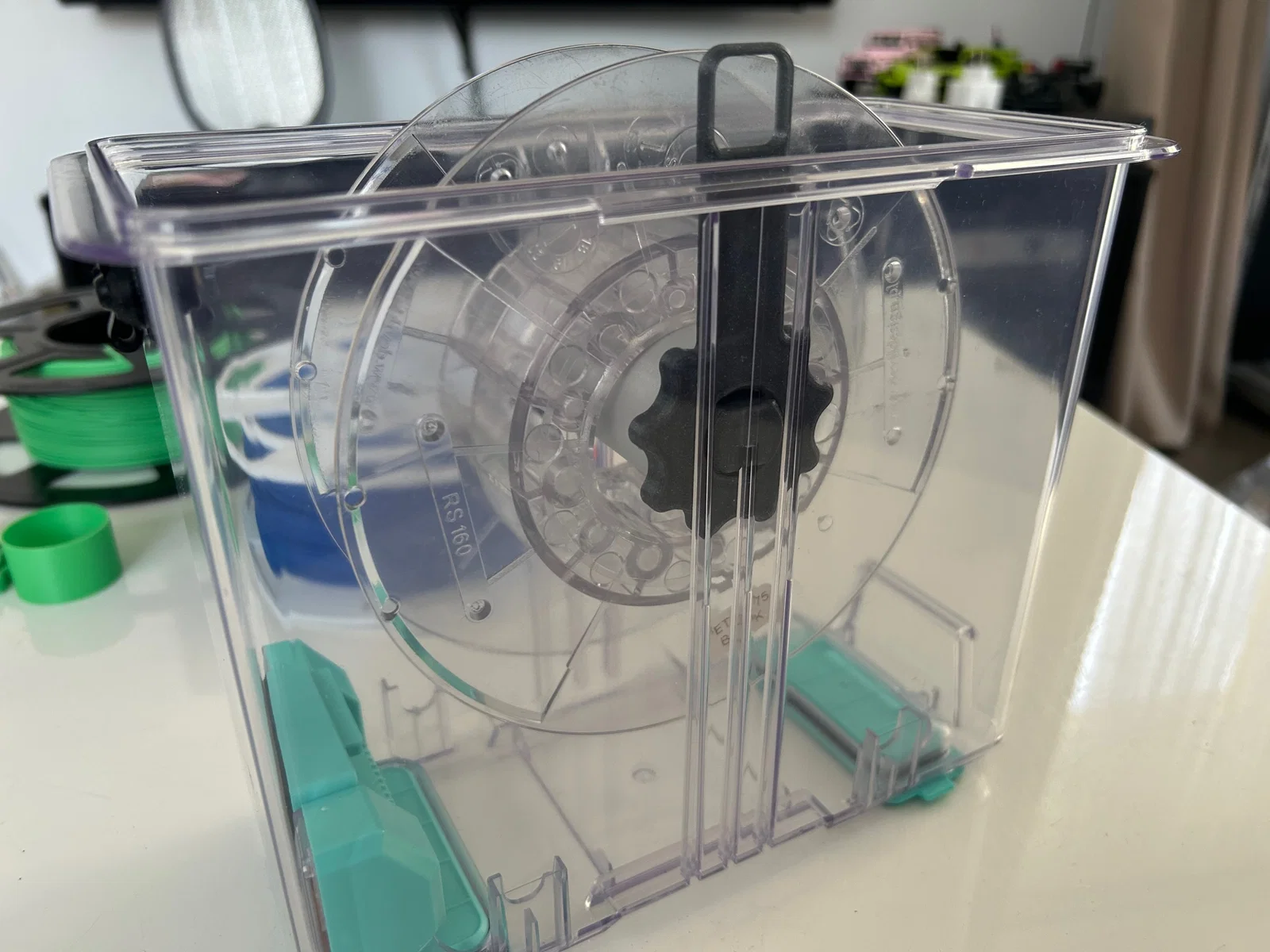

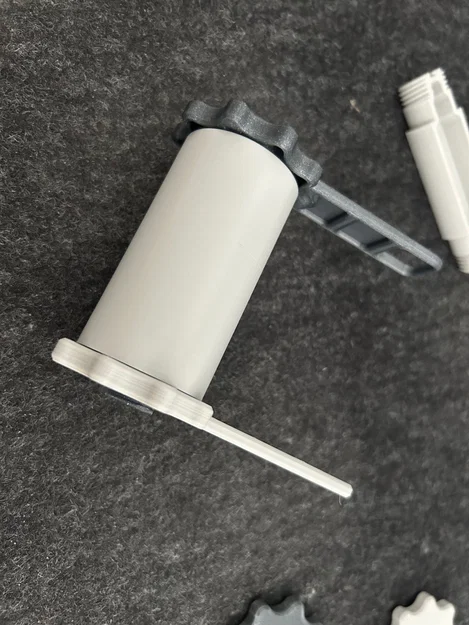

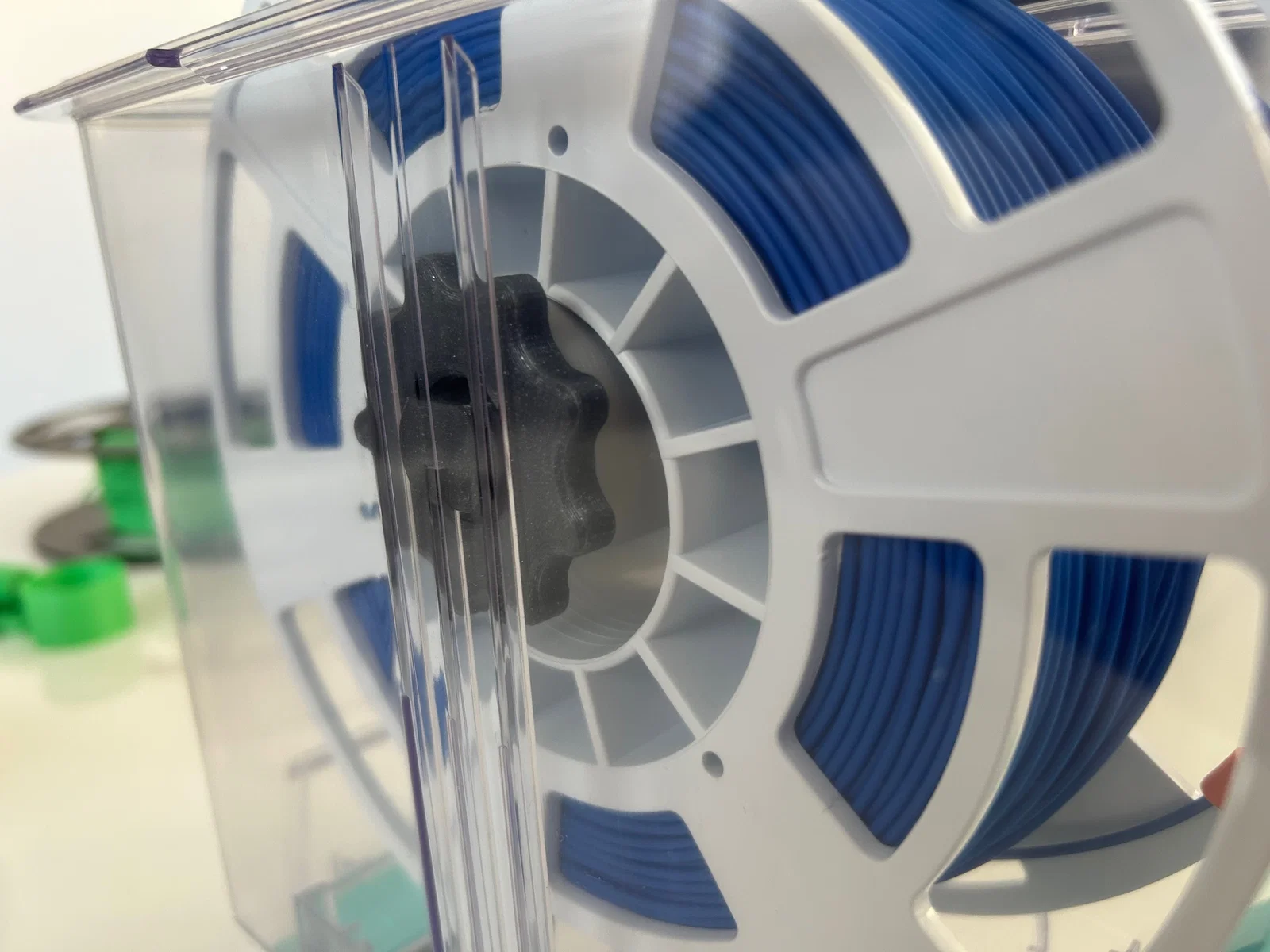

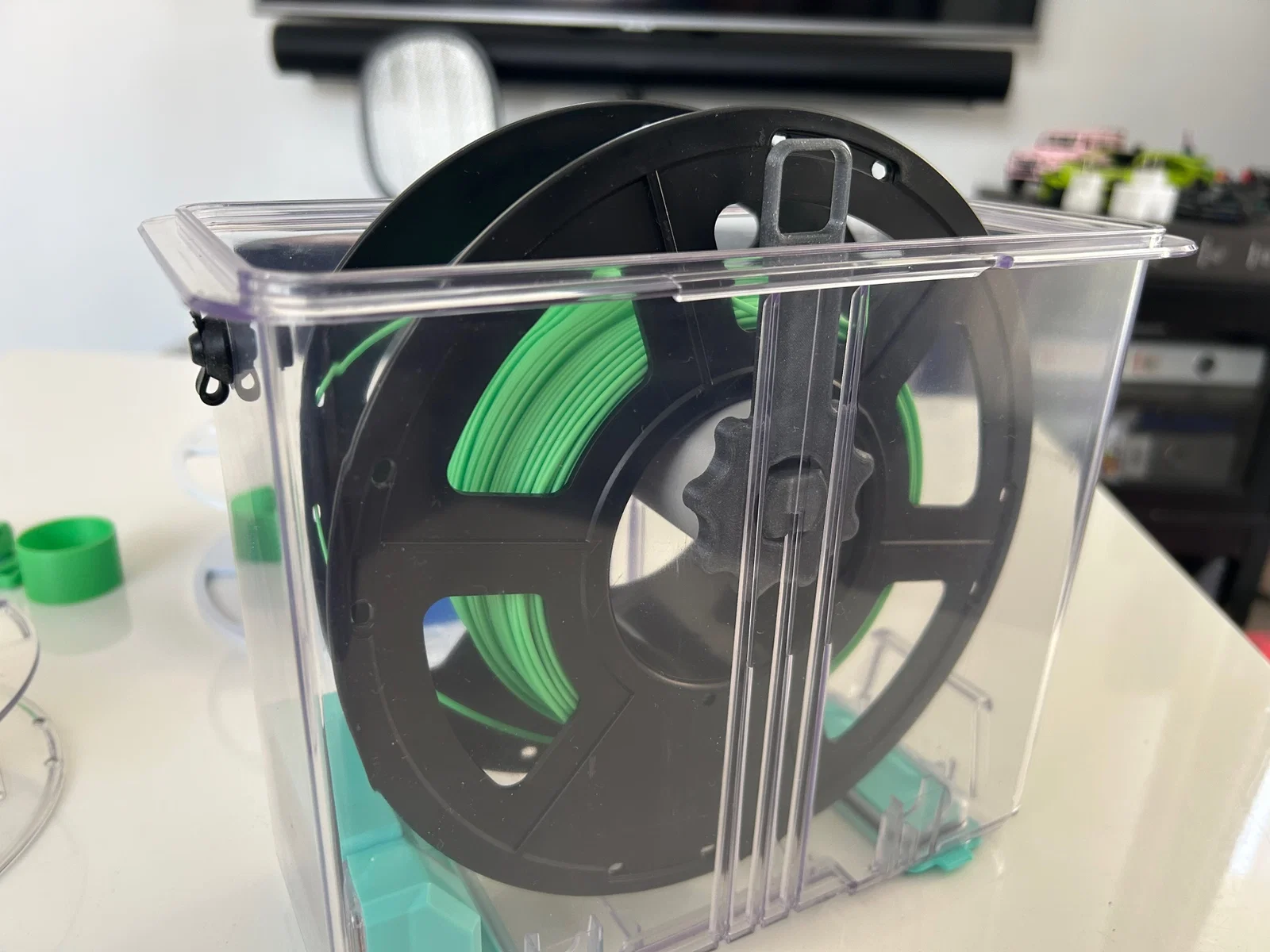

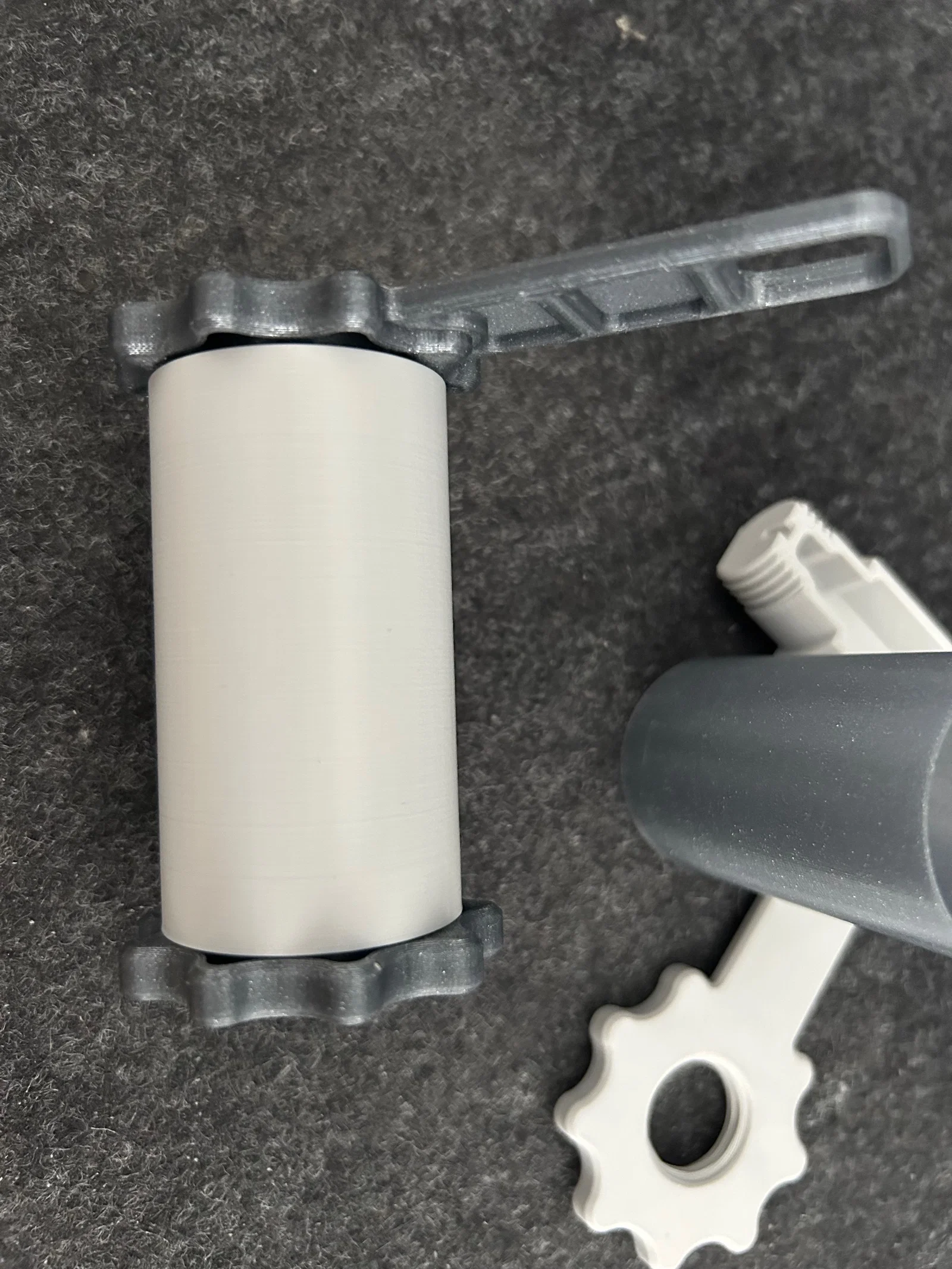

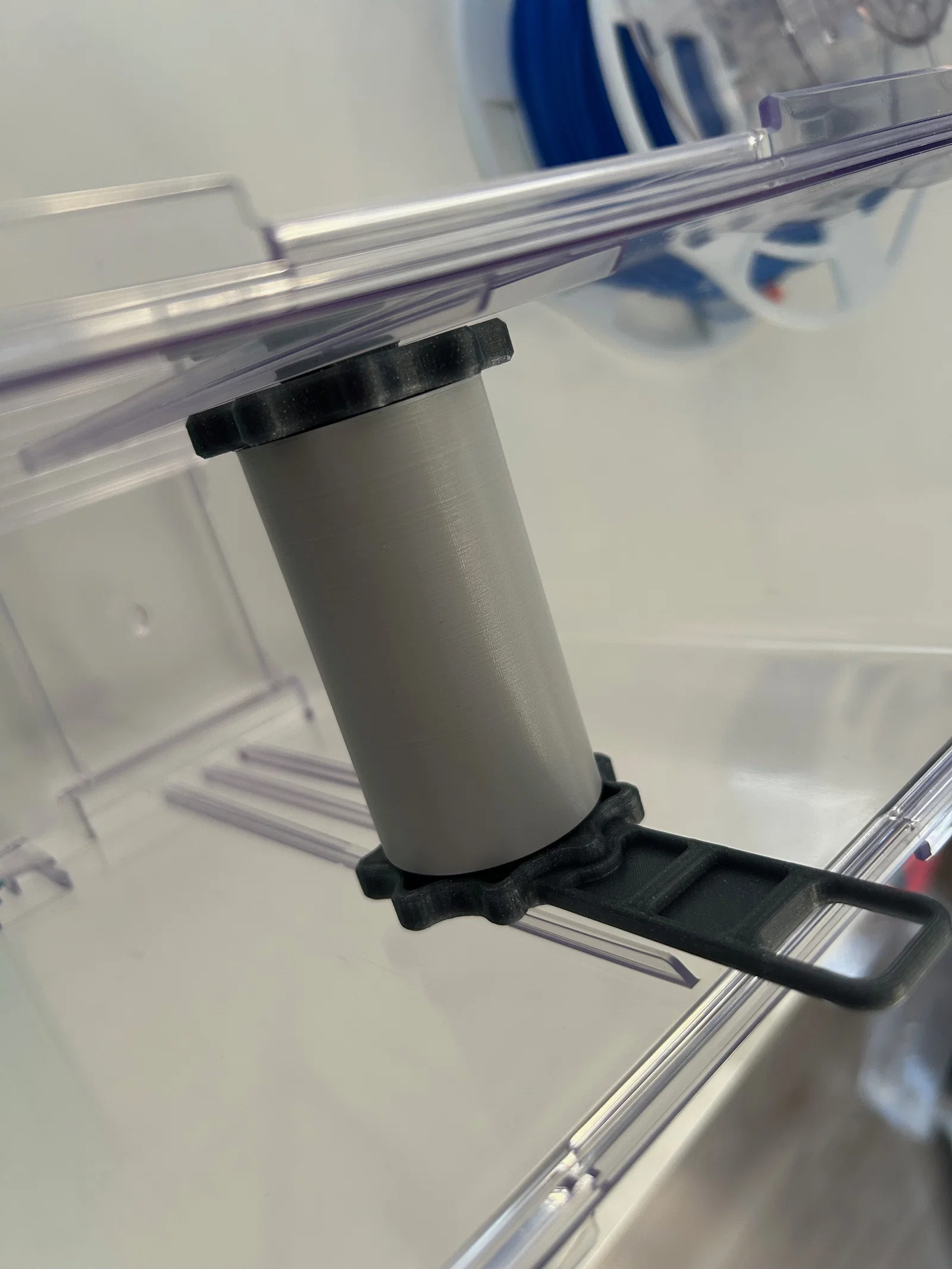

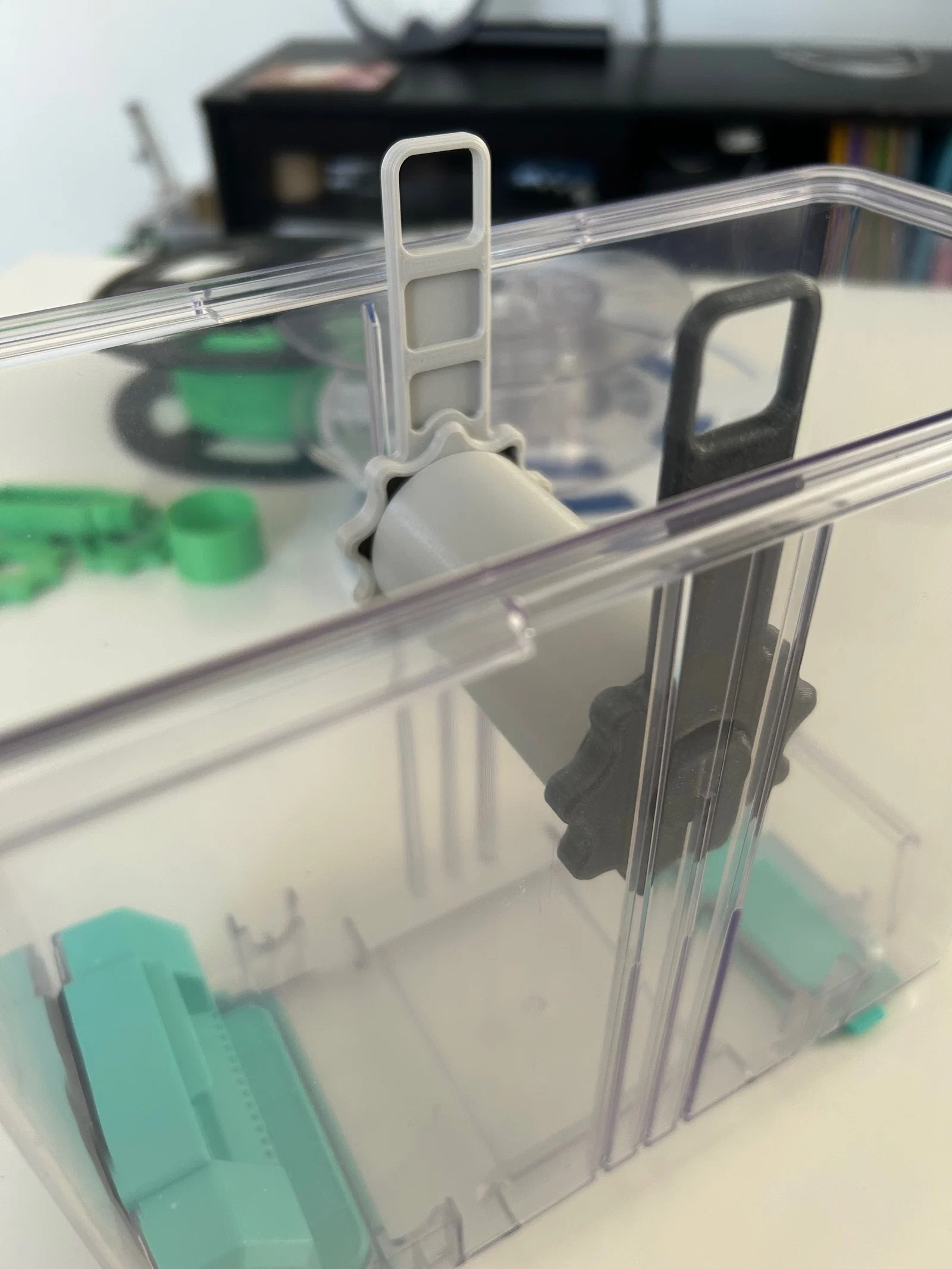

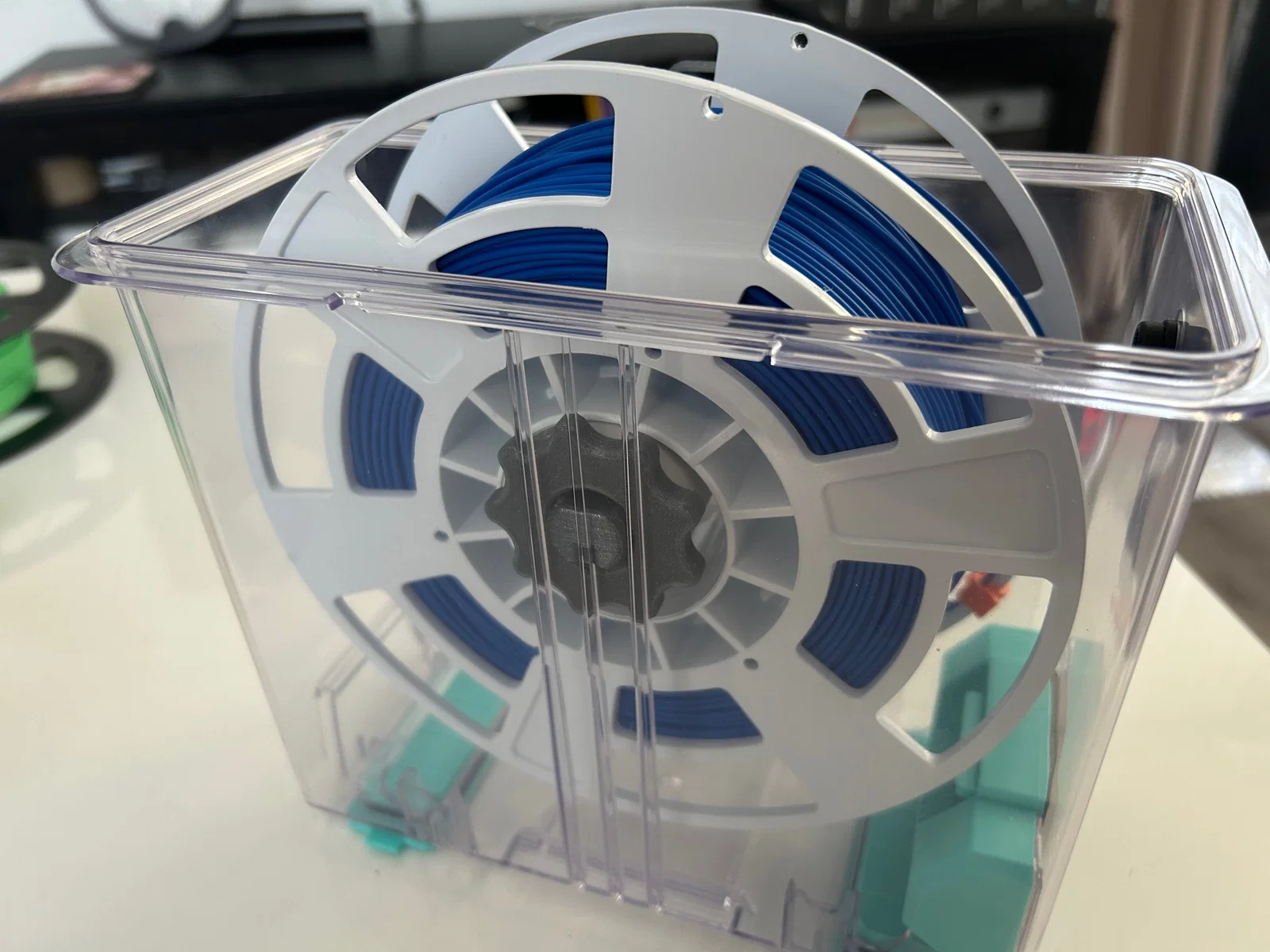

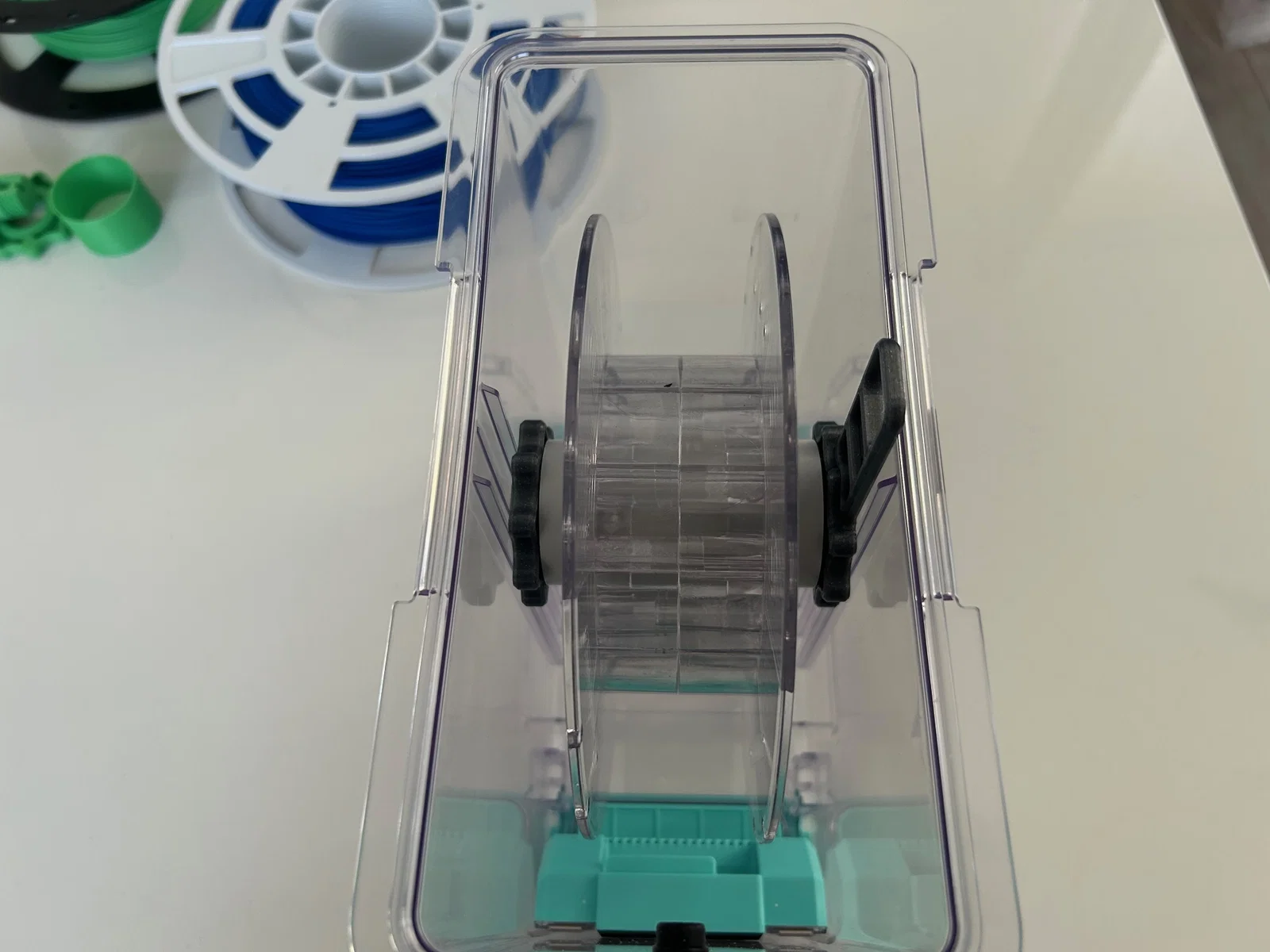

Đây là giá đỡ cuộn nhựa cho hộp PolyDryer của Polymaker, sử dụng bạc đạn 6904-2RS (kích thước 20×37×9 mm).

Lấy cảm hứng từ mẫu giá đỡ của Clough42 cùng các phiên bản cải tiến từ LencoSolutions, Eric Keiffer, và , mình đã quyết định tự thiết kế một phiên bản riêng.

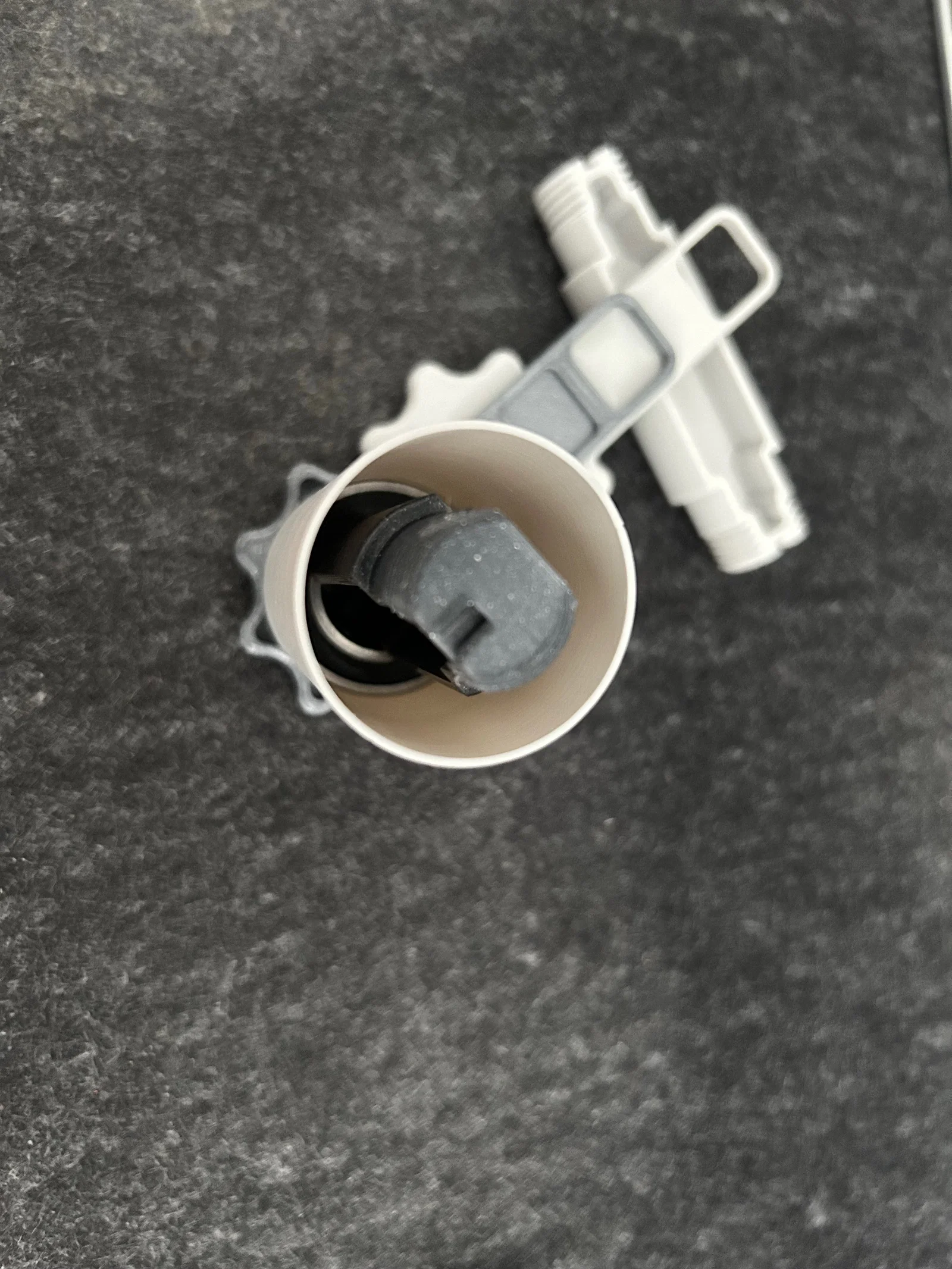

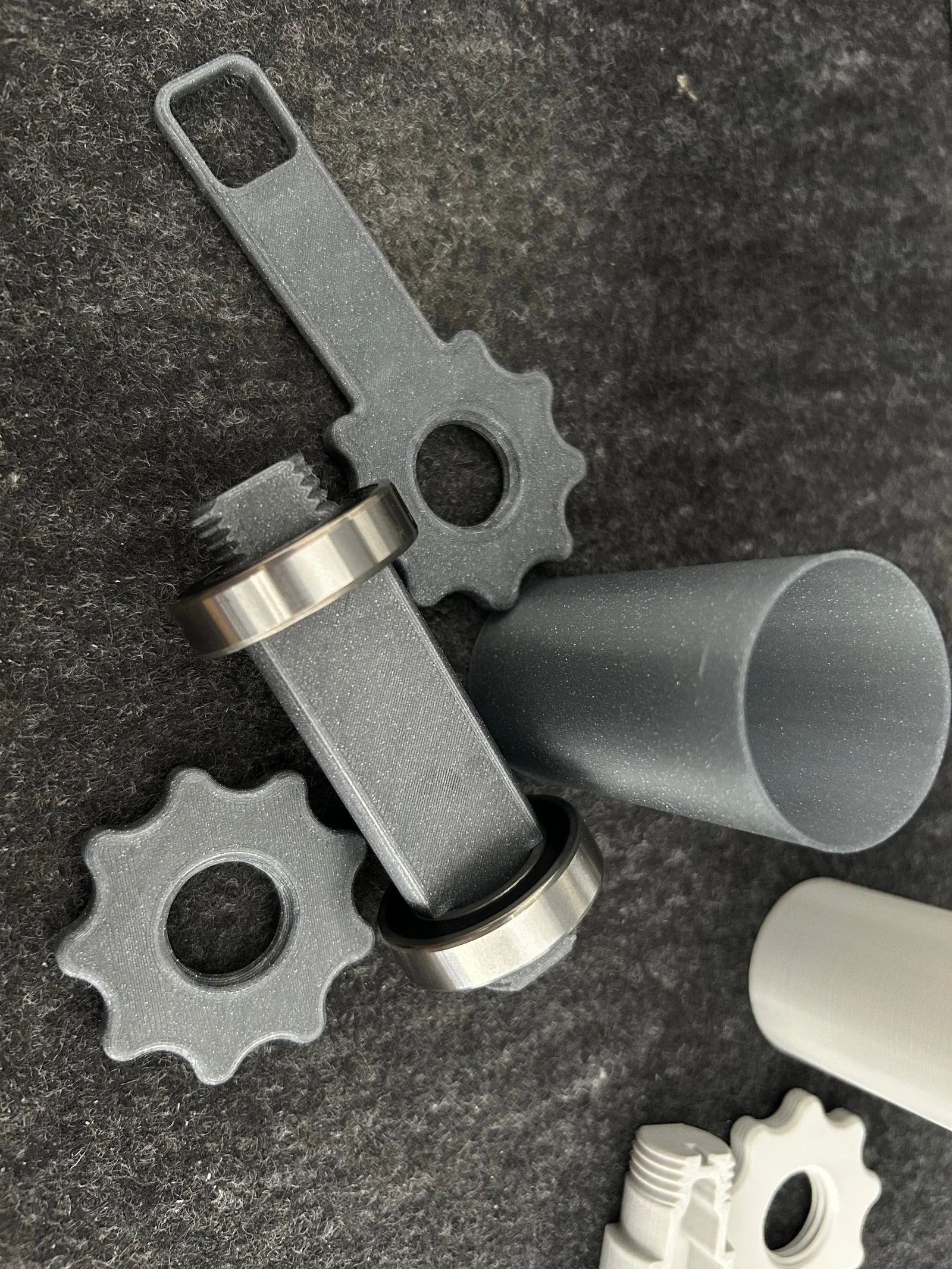

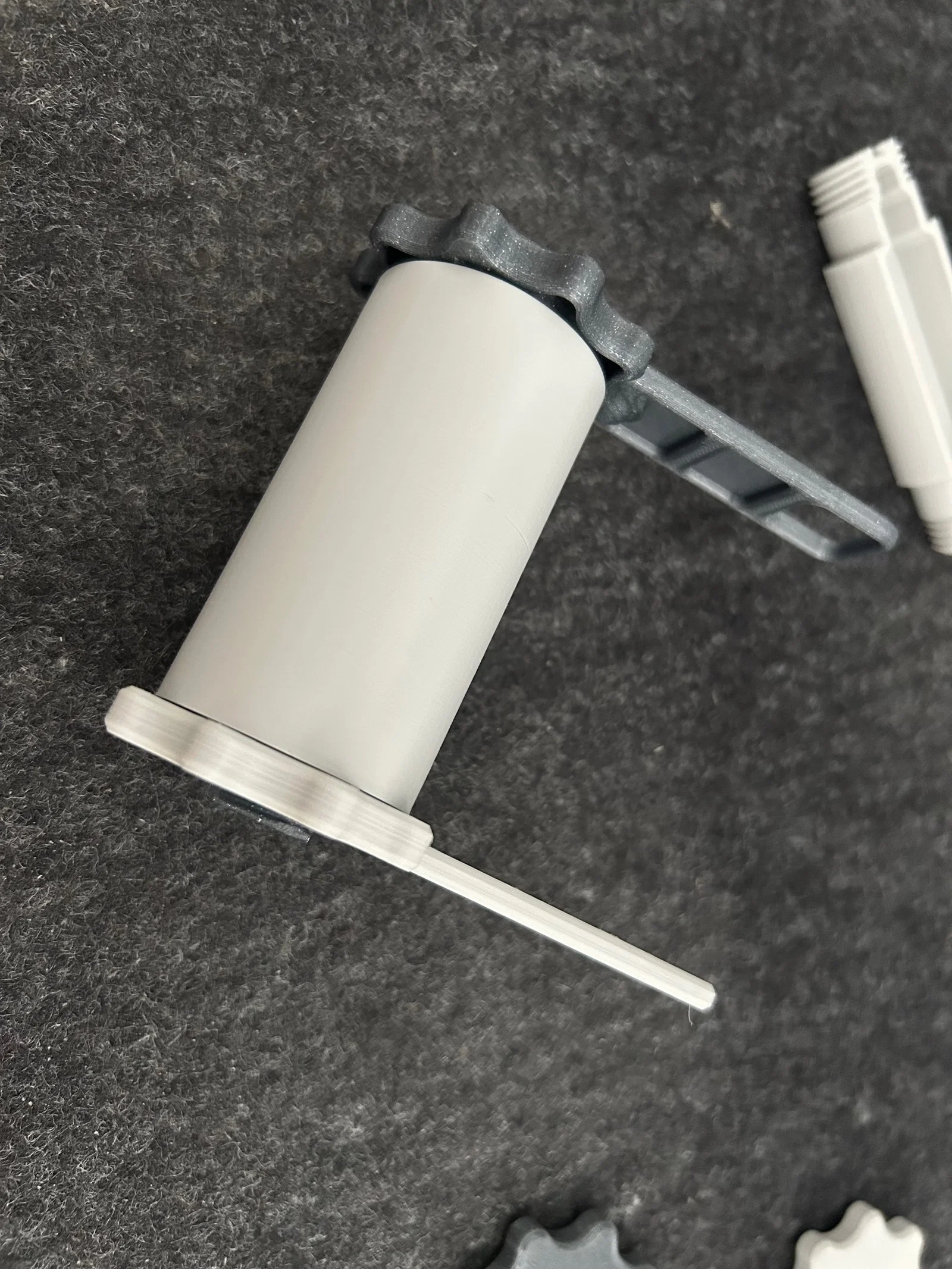

Các chi tiết được thiết kế rất khít để tránh bị trượt khỏi trục. Bạn sẽ cần dùng một chút lực để ép bạc đạn vào trục và lắp cầu nối bạc đạn vào. Nếu bạn thấy khó khăn khi lắp ráp, hãy thử cân chỉnh lại extrusion multiplier của máy in nhé.

Thiết lập in cho các file:

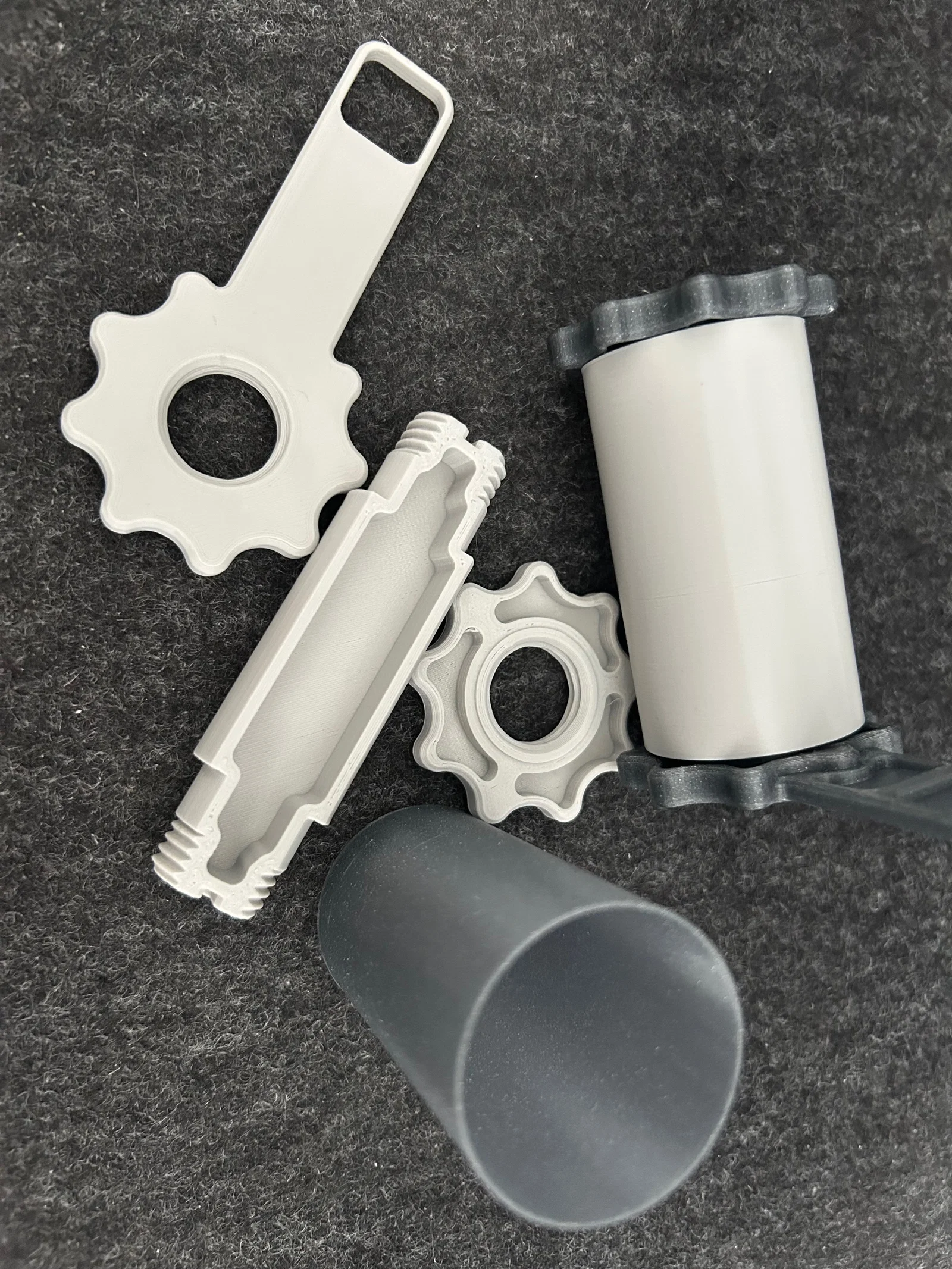

• PolyDryer Spool Holder - axle.stl
• PolyDryer Spool Holder - collar with handle.stl
• PolyDryer Spool Holder - collar.stl Độ cao lớp in (Layer height): 0.2 mm Số đường biên (Perimeters): 3 Số lớp đặc trên/dưới: 5 Độ phủ (Infill): 15%

Thiết lập in cho file:

• PolyDryer Spool Holder - bearing bridge.stl Độ cao lớp in (Layer height): 0.2 mm Chế độ Vase mode: bật (1 perimeter) Số lớp đặc trên/dưới: 0 Độ rộng đường in (Extrusion width): 0.8 mm (in bằng đầu phun 0.4 mm). Xem thêm file PolyDryer Spool Holder - bearing bridge.3mf
