Trục ổ bi có ren cho Polydryer

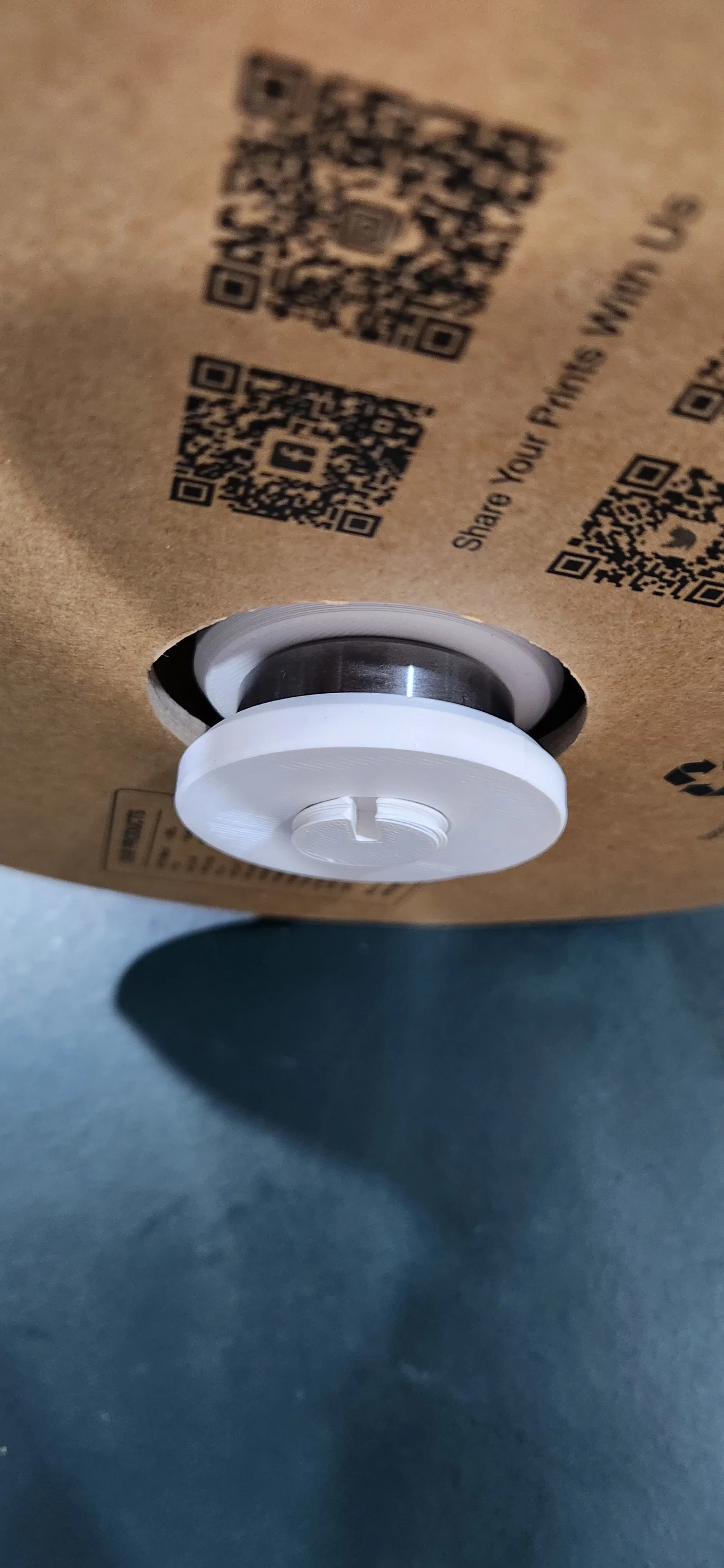

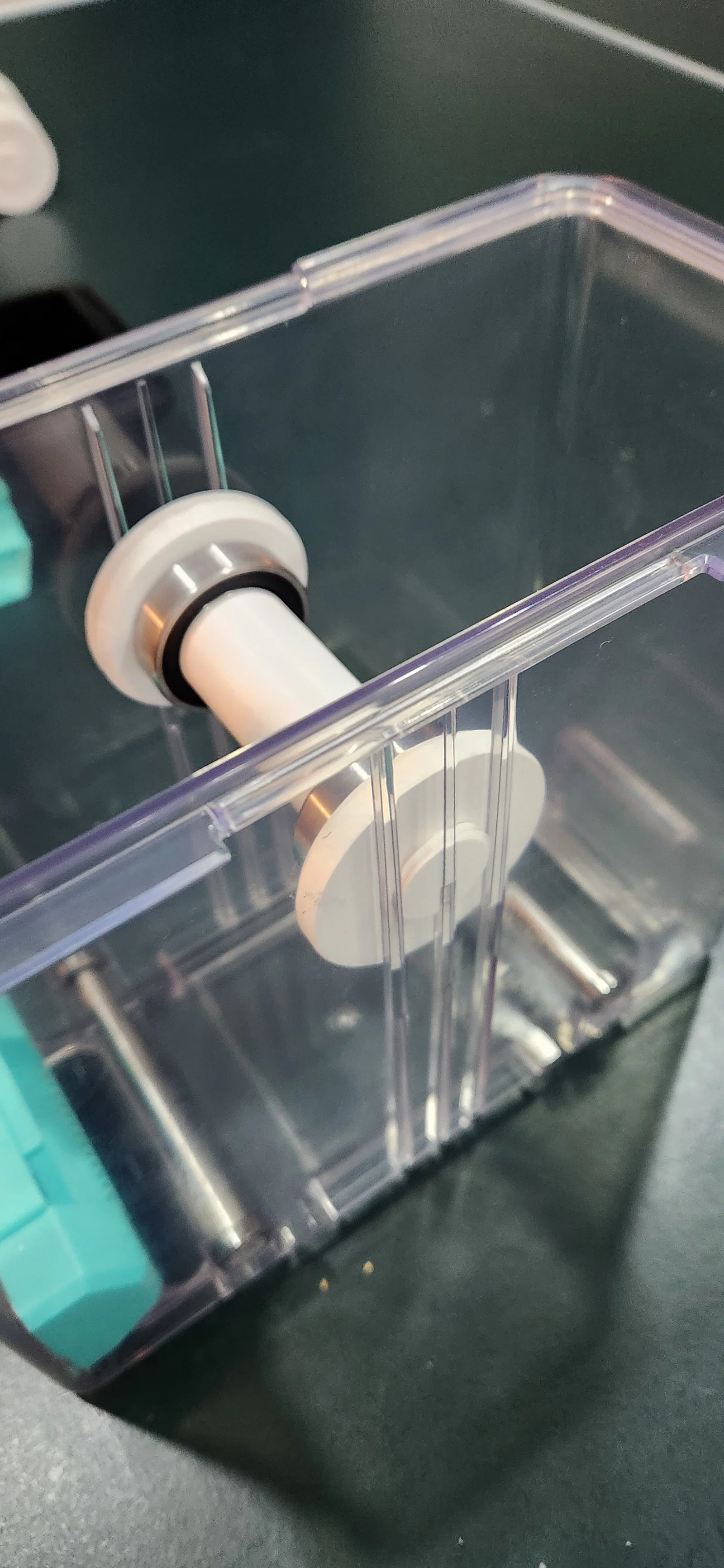

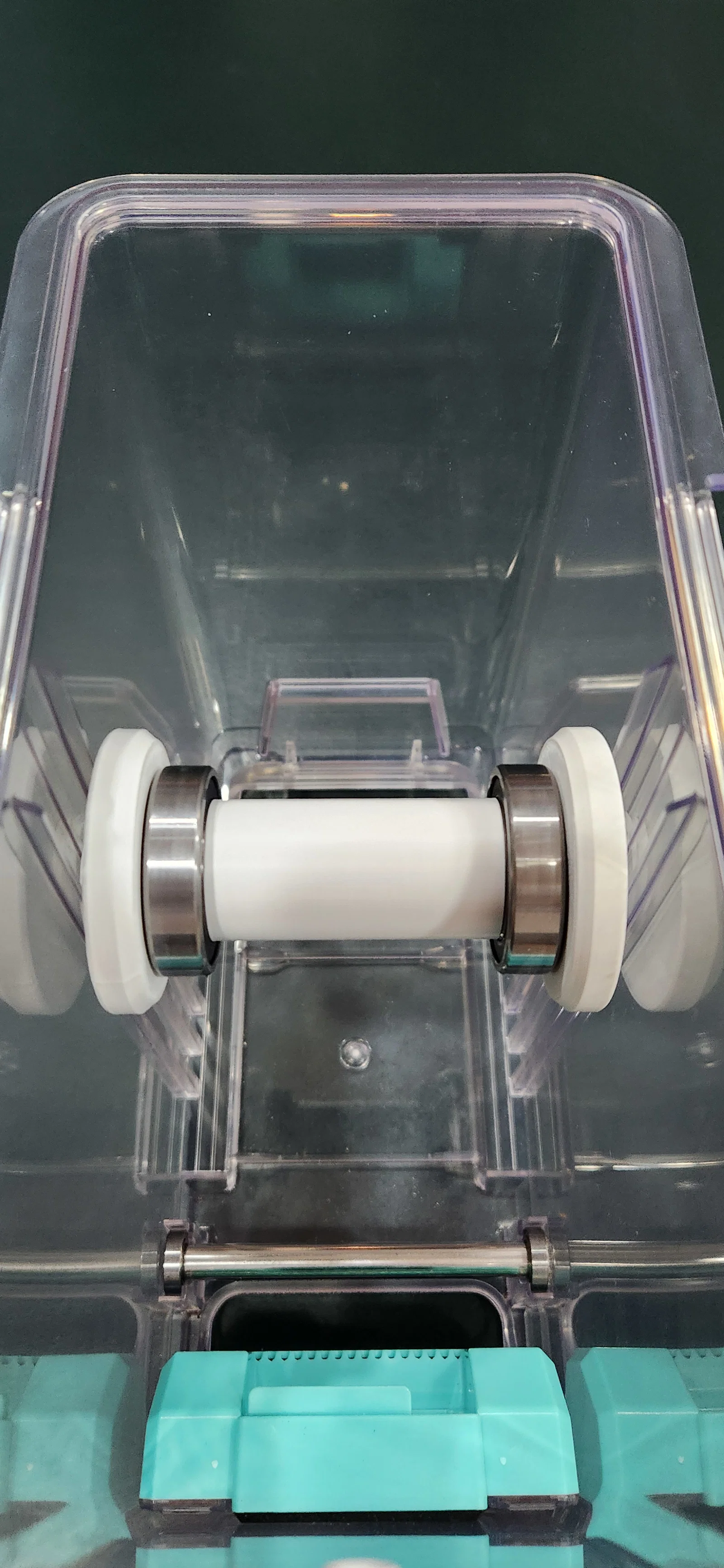

Mình đã remix lại thiết kế rất hay này cho giá đỡ cuộn filament trên Polydryer. Các hộp Polydryer của mình không giữ được trục xoay zin của hộp sấy, cứ bị nghiêng một bên làm kẹt cuộn filament khi đang in. Mình tìm được thiết kế này và đã nới rộng chiều dài trục/trục lăn ra một chút để nó khớp chặt hơn với hộp sấy của mình. Vấn đề duy nhất là thiết kế gốc có khá nhiều bộ phận, khi bỏ vào hộp Polydryer rất dễ bị xê dịch và tuột ra. Vì vậy, mình đã thêm ren vào thanh trục và các mặt bích (flange) để bạn có thể lắp ráp lại, bỏ cuộn chỉ vào rồi mới cho vào hộp sấy dễ dàng. Lưu ý là đừng siết quá chặt, nếu không ổ bi sẽ bị kẹt đấy nhé.

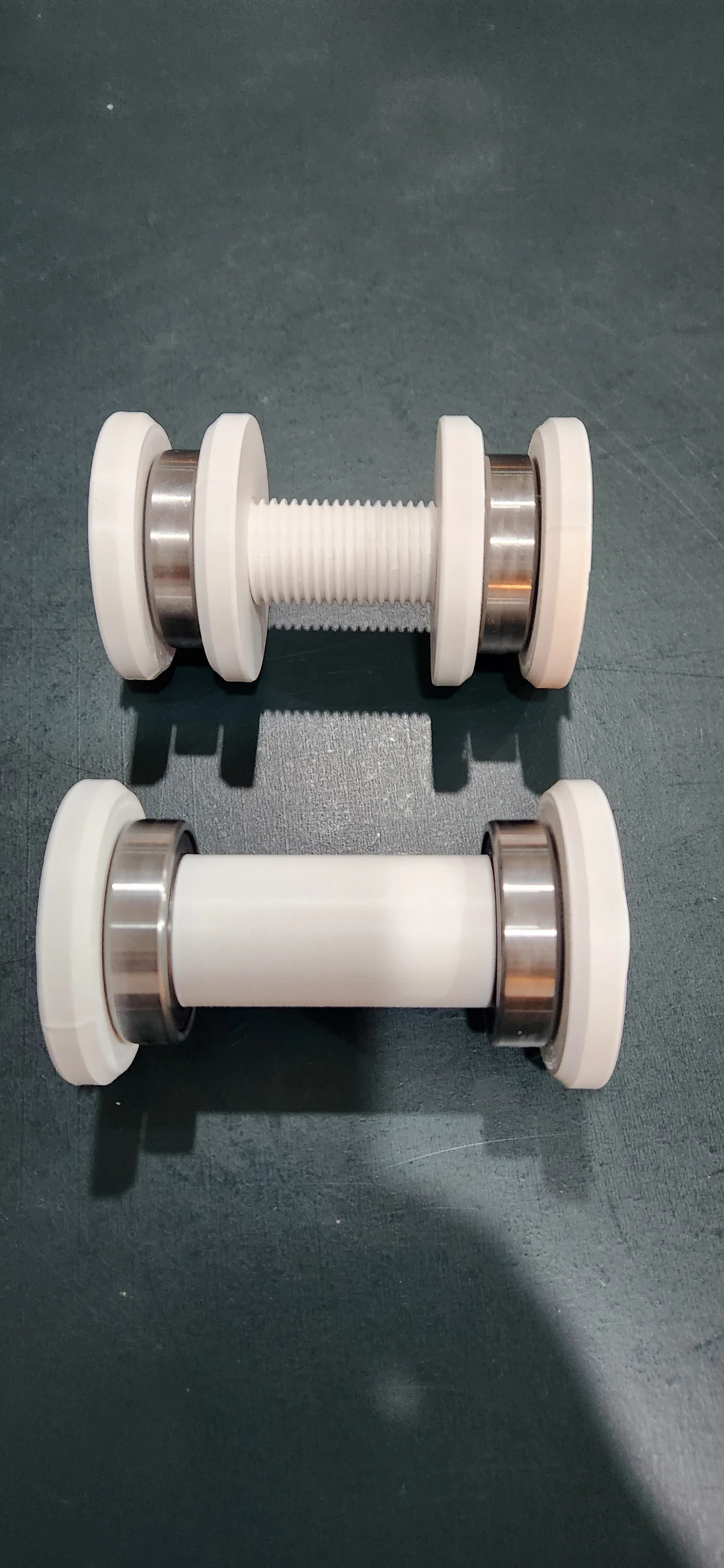

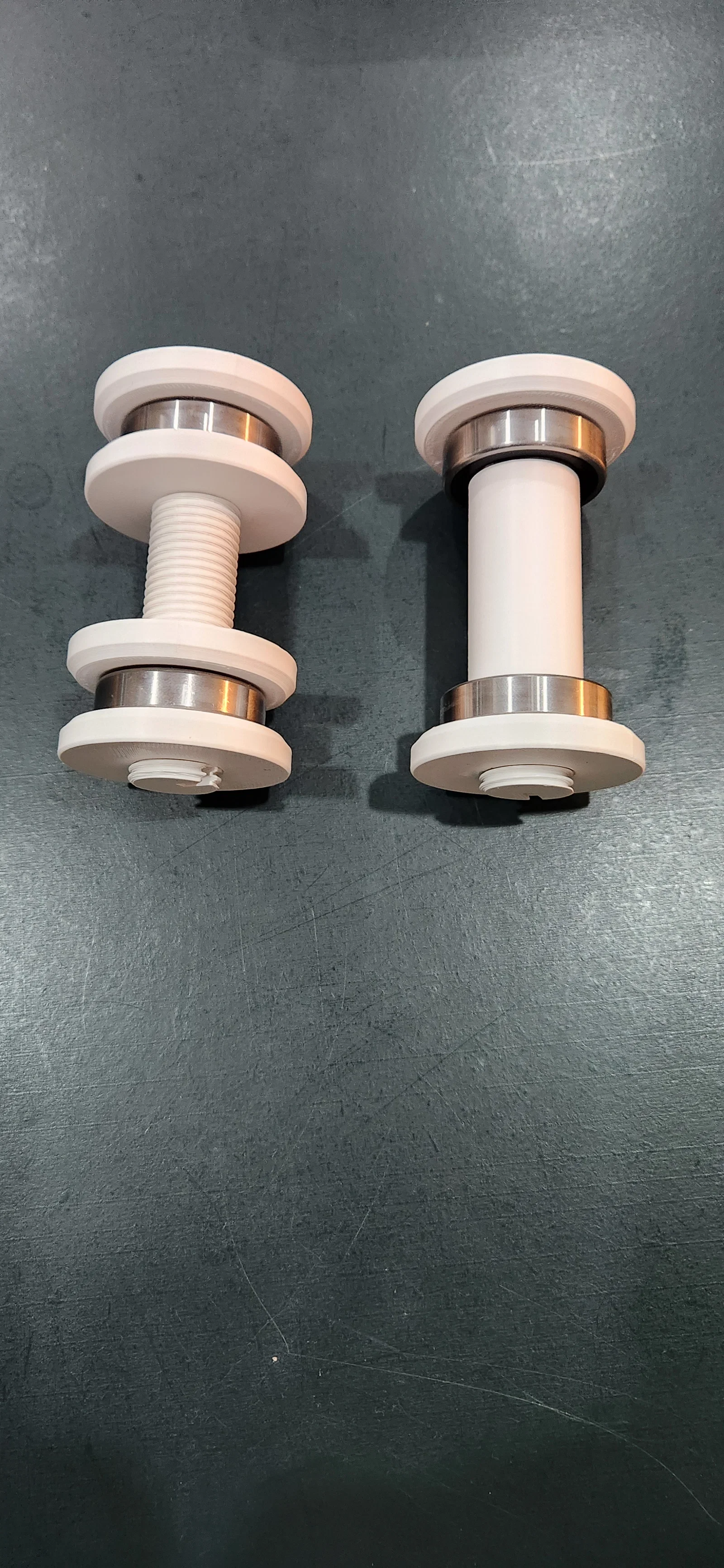

Có hai phiên bản thanh trục: một bản ren toàn bộ và một bản chỉ ren ở hai đầu để vặn mặt bích.

Lưu ý: Nếu bạn in 4 mặt bích, bạn có thể dùng chúng ở cả hai bên ổ bi và điều chỉnh độ rộng để vừa với các loại cuộn filament có kích thước khác nhau.

À, đây là link ổ bi mình đã dùng trên Amazon:

https://www.amazon.com/dp/B07FVZVFHW

Mình in bằng nhựa ASA để không bị cong vênh khi chịu nhiệt trong quá trình sấy. Không cần dùng support, chỉnh infill tầm 15% là ổn rồi.
