Mô tả

Lưu ý: Đây chưa phải là phiên bản cuối cùng vì mình vẫn chưa có máy INDX trên tay. Ngay khi nhận được bản Founders Edition, mình dự định sẽ bổ sung thêm ngàm gắn ống PTFE hoặc cảm biến sợi nhựa cho INDX. Mục tiêu của mình là thực hiện việc này với ít thay đổi nhất có thể đối với các chi tiết hiện tại.

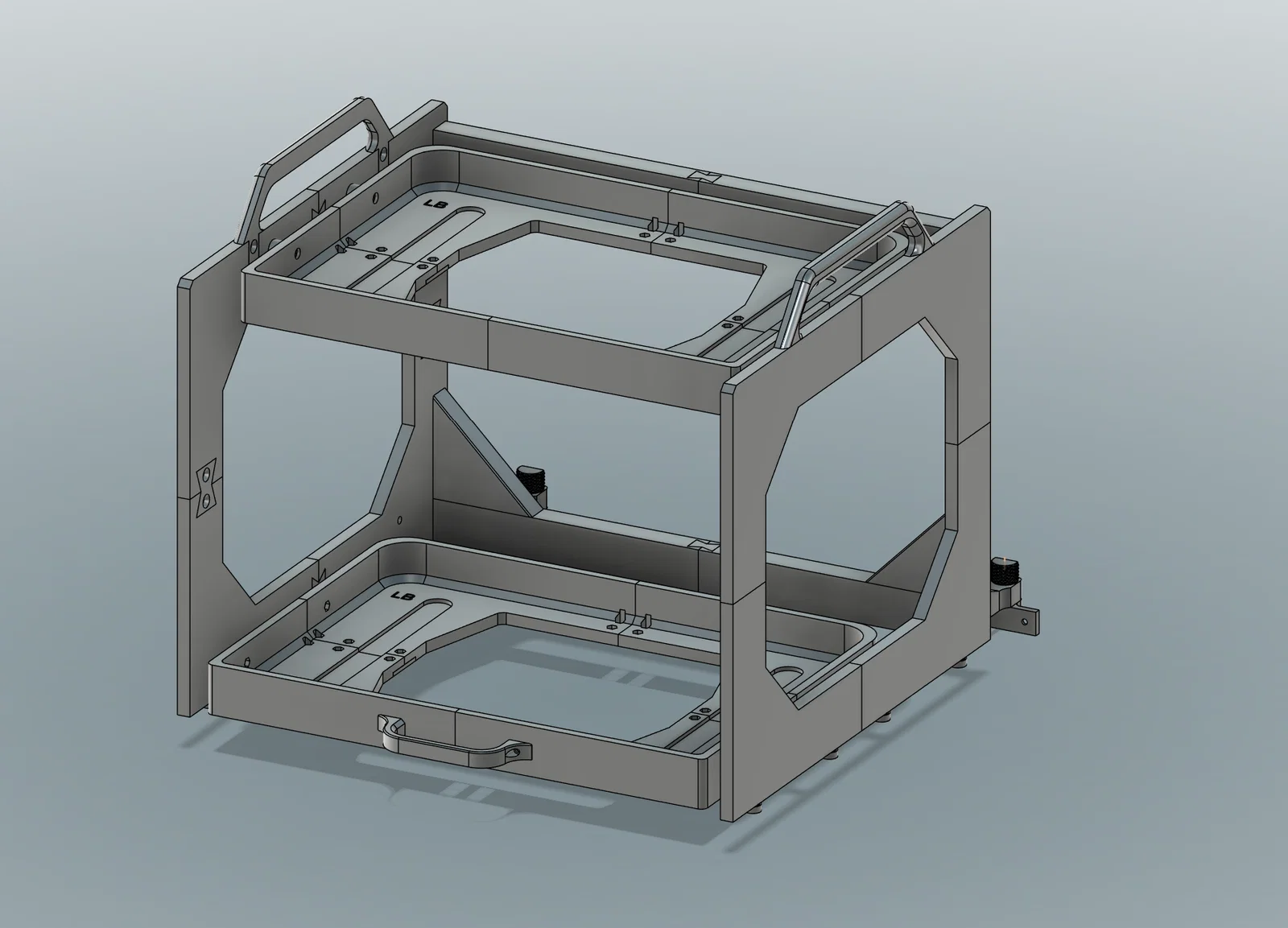

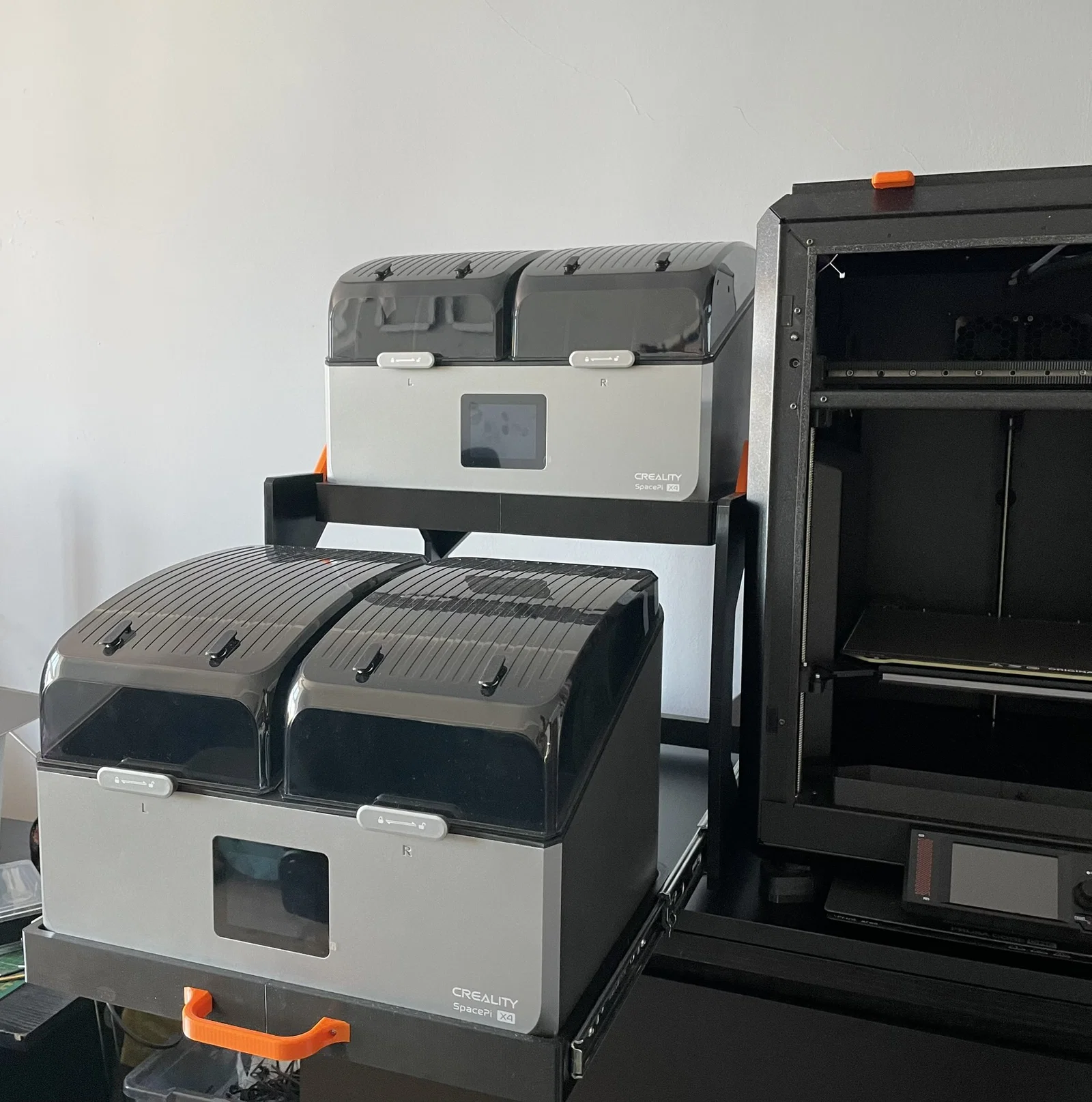

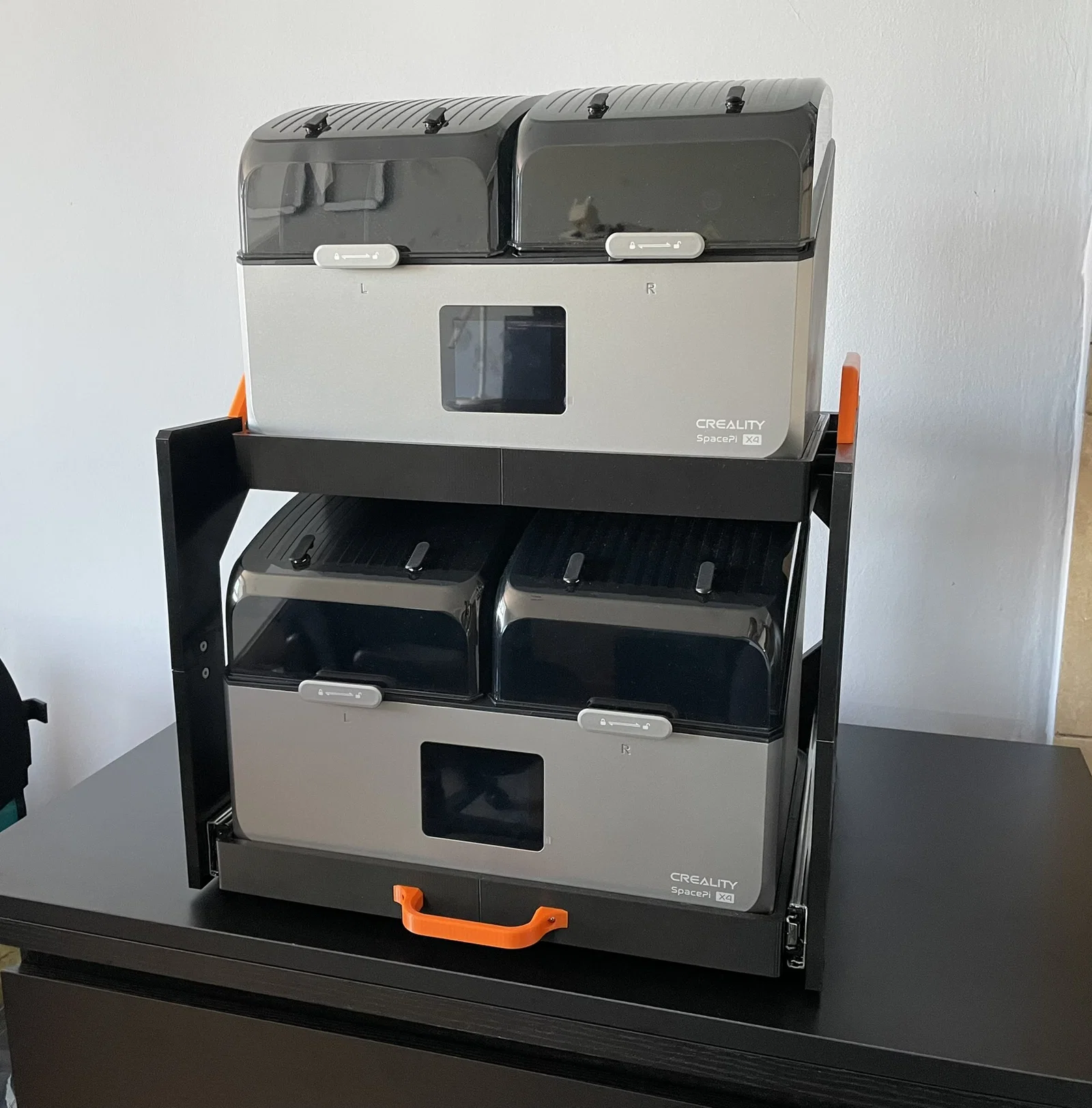

Trong lúc chờ máy INDX, mình đang chuẩn bị dàn máy in cho 8 cuộn nhựa. Vì vậy, mình đã mua 2 máy sấy Creality SpacePi X4 và thiết kế cái kệ này để đặt cả hai máy. Ngăn kéo dưới sử dụng ray trượt GTV H45 VERSALITE PLUS+ 350mm có bán trên Amazon, còn ngăn trên được gắn cố định. Mình cũng có kèm theo các file thiết kế cho vách ngăn phía trên để bạn có thể lắp thêm ngăn kéo nếu muốn, nhưng lưu ý là mình chưa kiểm chứng phần này.

Linh kiện cần thiết:

  • Heat Set Insert M4x4: 26 cái
  • Ốc đầu dù M4x6: 6 cái
  • Ốc đầu dù M4x8: 4 cái
  • Ốc đầu dù M4x25: 4 cái
  • Ốc đầu bằng M4x8: 56 cái
  • Đai ốc M4: 44 cái
  • Ốc đầu dù M3x8: 2 cái
  • Đai ốc M3: 2 cái
  • Ray trượt ngăn kéo 350mm: 2 bộ Link Amazon
  • Heat Set Insert M3x5,7: 8 cái
  • Ốc đầu dù M3x8: 8 cái

Hướng dẫn lắp ráp

  • Nhấn 26 cái ốc cấy (heat inserts) M4x4 vào 8 mảnh ghép để tạo thành hai vách bên. Bạn có thể lắp thêm 8 cái M3x5.6 vào phần đáy vách để làm chân đế.
  • Kết nối 4 phần của một vách bên lại bằng các khớp nối. Ở hai khớp nối, hãy vặn ốc M4x8, lắp tay nắm và siết chặt bằng ốc M4x8. Làm tương tự cho vách thứ hai.

  • Tháo phần ray trượt gắn vào ngăn kéo ra. Gắn phần ray cố định vào vách bằng 3 ốc M4x6. Làm tương tự cho vách còn lại.
  • Lấy 8 mảnh ghép để làm ngăn kéo dưới và kệ trên. Chèn đai ốc M4 vào mặt đáy và 4 cái đai ốc M4 vào các cạnh của ngăn kéo dưới. Lắp ráp ngăn kéo và kệ bằng khớp nối và ốc đầu bằng M4x8. Ở mặt trước ngăn kéo, chèn 2 đai ốc M3 và gắn tay nắm bằng ốc M3x8.

  • Lắp ray trượt đã tháo rời vào ngăn kéo dưới bằng 4 ốc đầu dù M4x8.
  • Kết nối các thanh giằng lại với nhau bằng khớp nối thanh giằng. Gắn giá đỡ góc tam giác vào mỗi đầu của các thanh giằng. Dùng các thanh hỗ trợ này để kết nối hai vách bên bằng cách trượt vào rãnh và nhấn xuống.

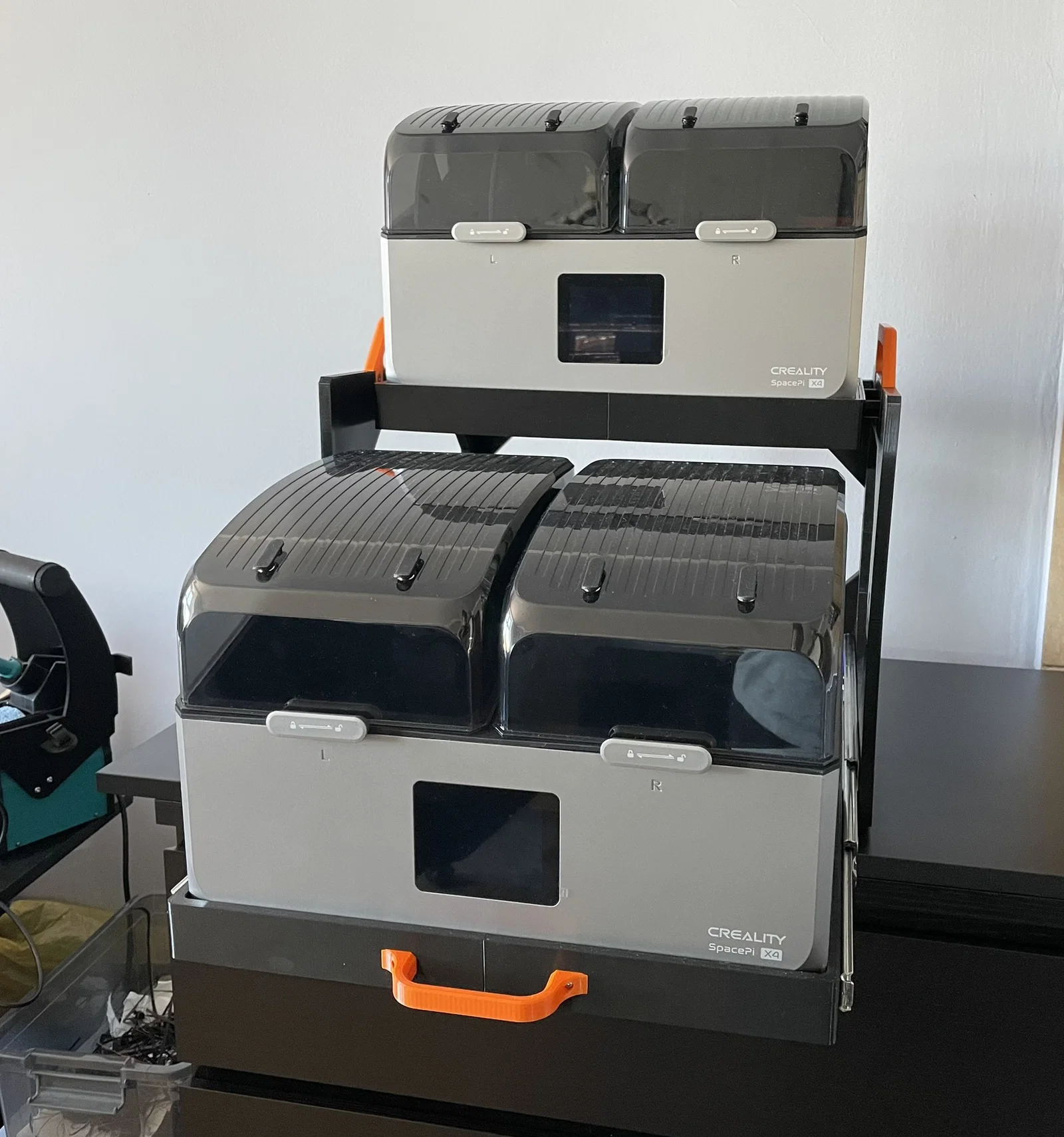

  • Đẩy ngăn kéo vào vị trí.
  • Dùng ốc M4x25 để cố định kệ vào vách bên bằng cách lồng bạc đệm giữa kệ và vách.

Hệ thống chống lật:

Mình không muốn dùng cát hay vật nặng để cân bằng kệ khi kéo ngăn ra. Thay vào đó, mình tạo ra một hệ thống bắt vít vào cạnh bàn để cố định kệ một cách nhanh chóng và dễ dàng. Mình có đính kèm file .f3d (dù chưa hoàn hảo nhưng dùng tốt 😅). Bạn chỉ cần đo khoảng cách tới mép bàn như hình và chỉnh tham số độ dài trong file. Hãy nhớ in ốc theo phương ngang để đạt độ cứng tốt nhất.
