Bản đồ địa hình 3D Peterson SFB

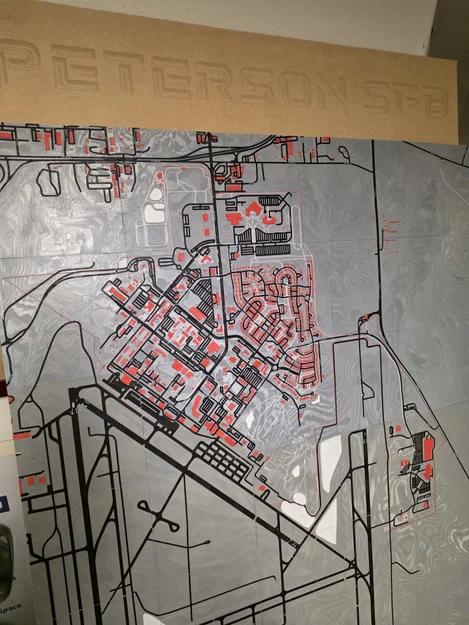

Mô hình địa hình 3D Peterson SFB & Sân bay Colorado Springs — Bản đồ địa hình gồm 45 mảnh

Tổng quan

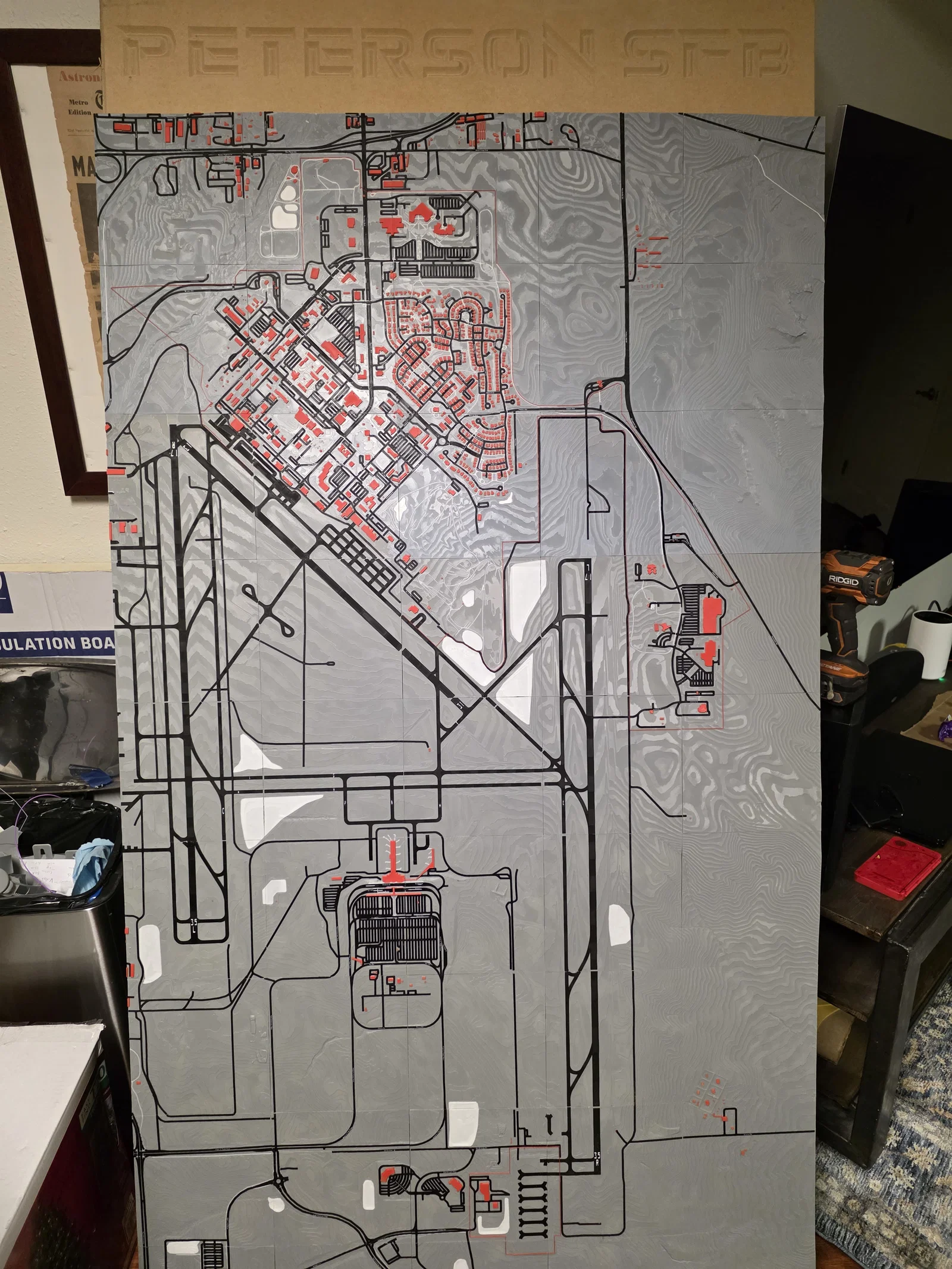

Một mô hình địa hình gồm 45 mảnh phủ khắp Căn cứ Lực lượng Không gian Peterson (SFB) và Sân bay Colorado Springs (COS) tại Colorado Springs, CO. Khu vực này ghi lại địa hình sa mạc cao bằng phẳng của vùng Front Range phía đông ở độ cao khoảng 6.100 ft — môi trường sân bay nơi quân đội và hàng không dân dụng dùng chung đường băng, khiến nó trở thành một trong những cơ sở sử dụng chung hiếm hoi tại Mỹ. Căn cứ Schriever SFB và các đồng bằng trải dài về phía đông, trong khi mạng lưới đô thị Colorado Springs mở rộng về phía tây và bắc.

Mỗi mảnh được tạo từ dữ liệu độ cao LiDAR 1m độ phân giải cao (tập dữ liệu El Paso County 2018 3DEP East CO từ Cổng thông tin Lập bản đồ Rủi ro Colorado), tạo ra địa hình thực tế cực kỳ chi tiết ở tỉ lệ có thể in được.

Bố cục mảnh ghép

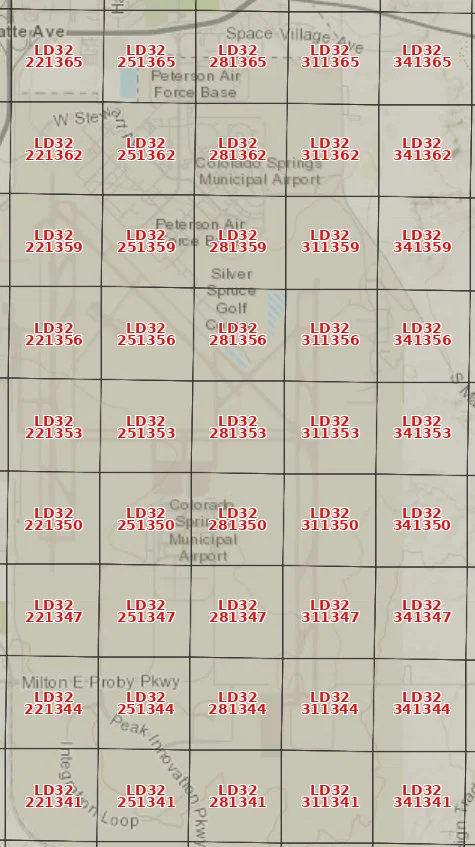

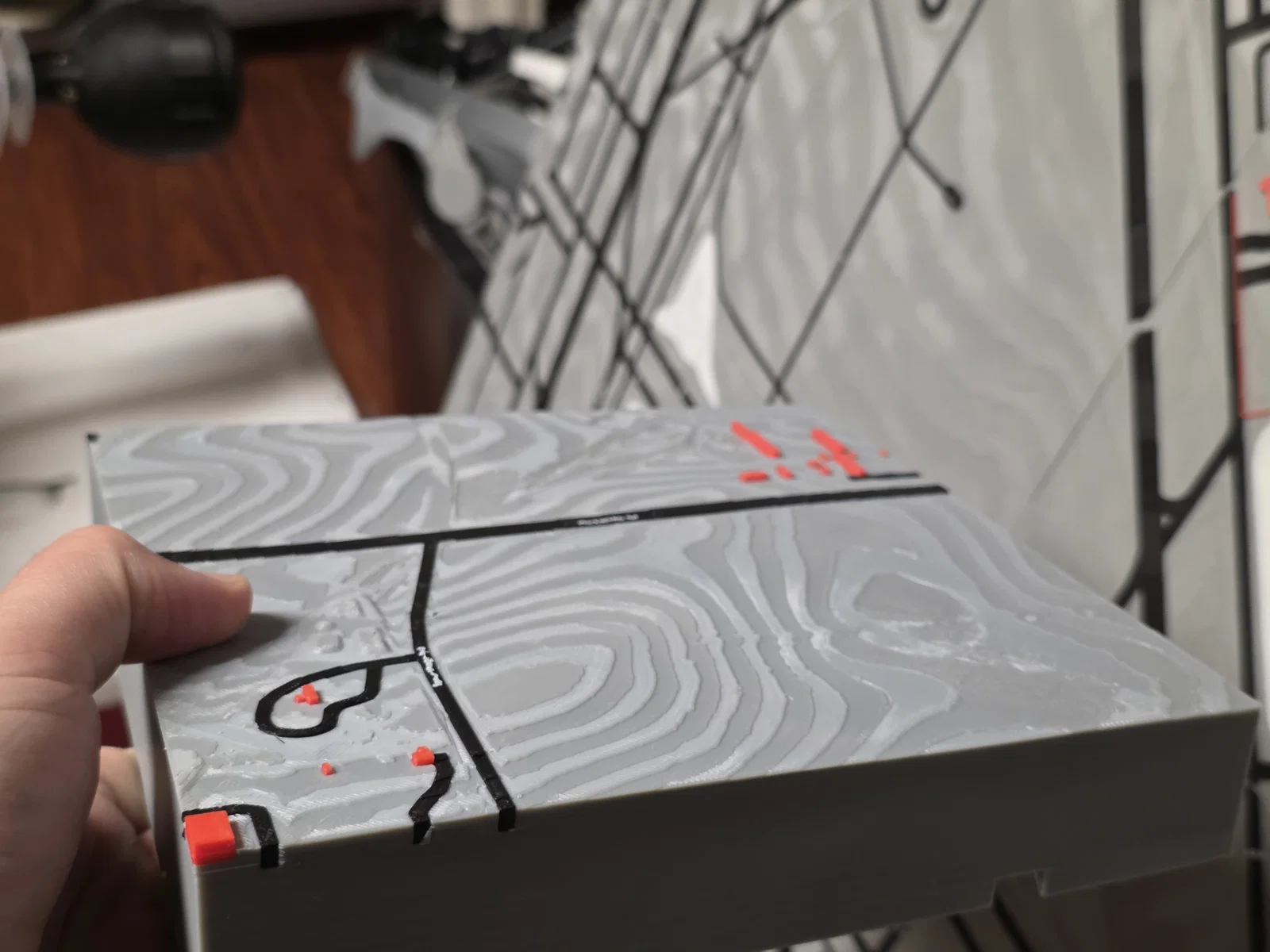

Mỗi mảnh đại diện cho một khu vực 3.000 ft × 3.000 ft và được in với kích thước 200mm. Các mảnh được đánh số và sắp xếp theo bản đồ tham chiếu đi kèm — hãy sử dụng nó để xác định những mảnh bạn cần hoặc lên kế hoạch in ấn.

Lắp ráp

Các mảnh có thể được nối với nhau theo hai cách:

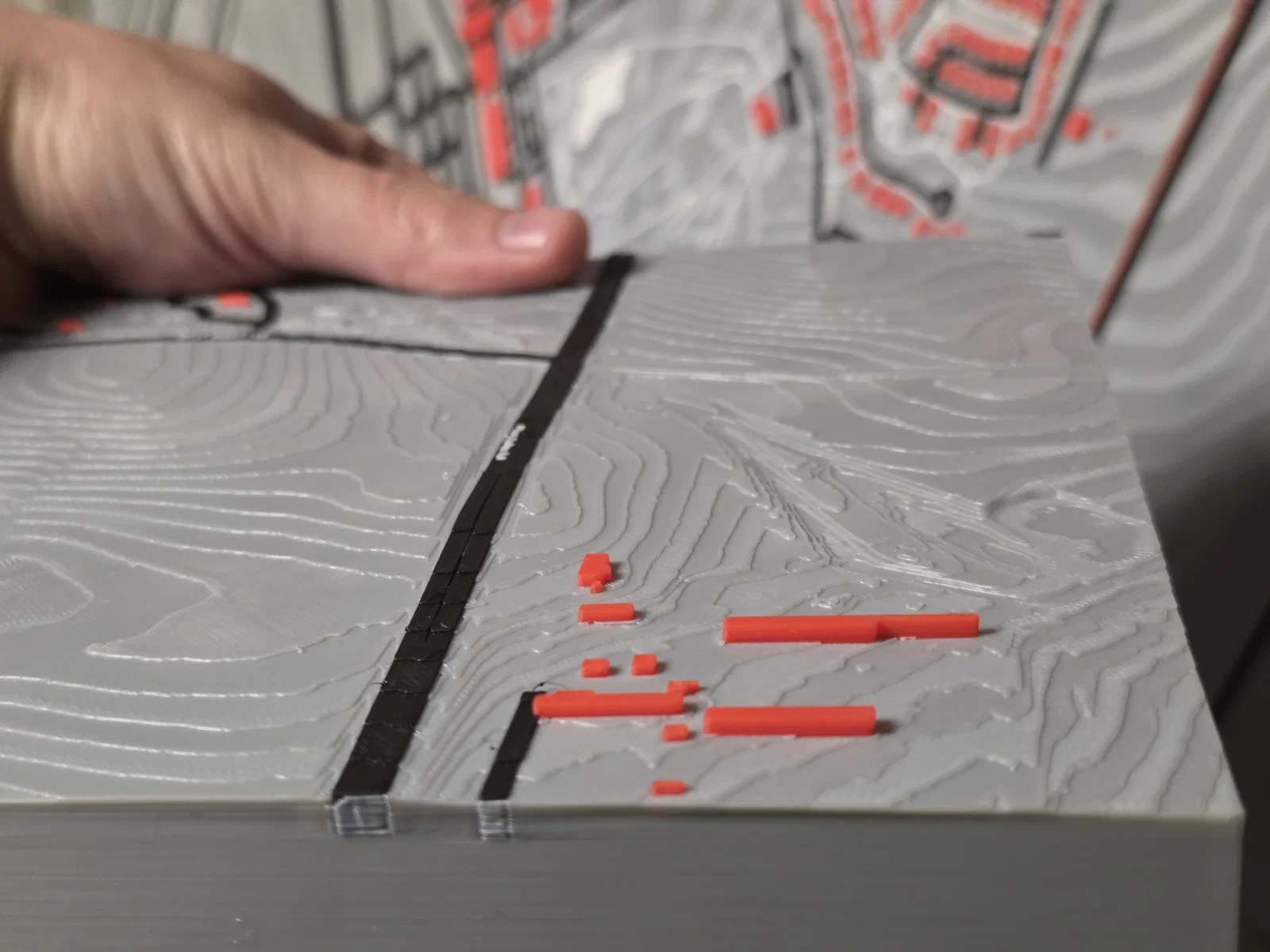

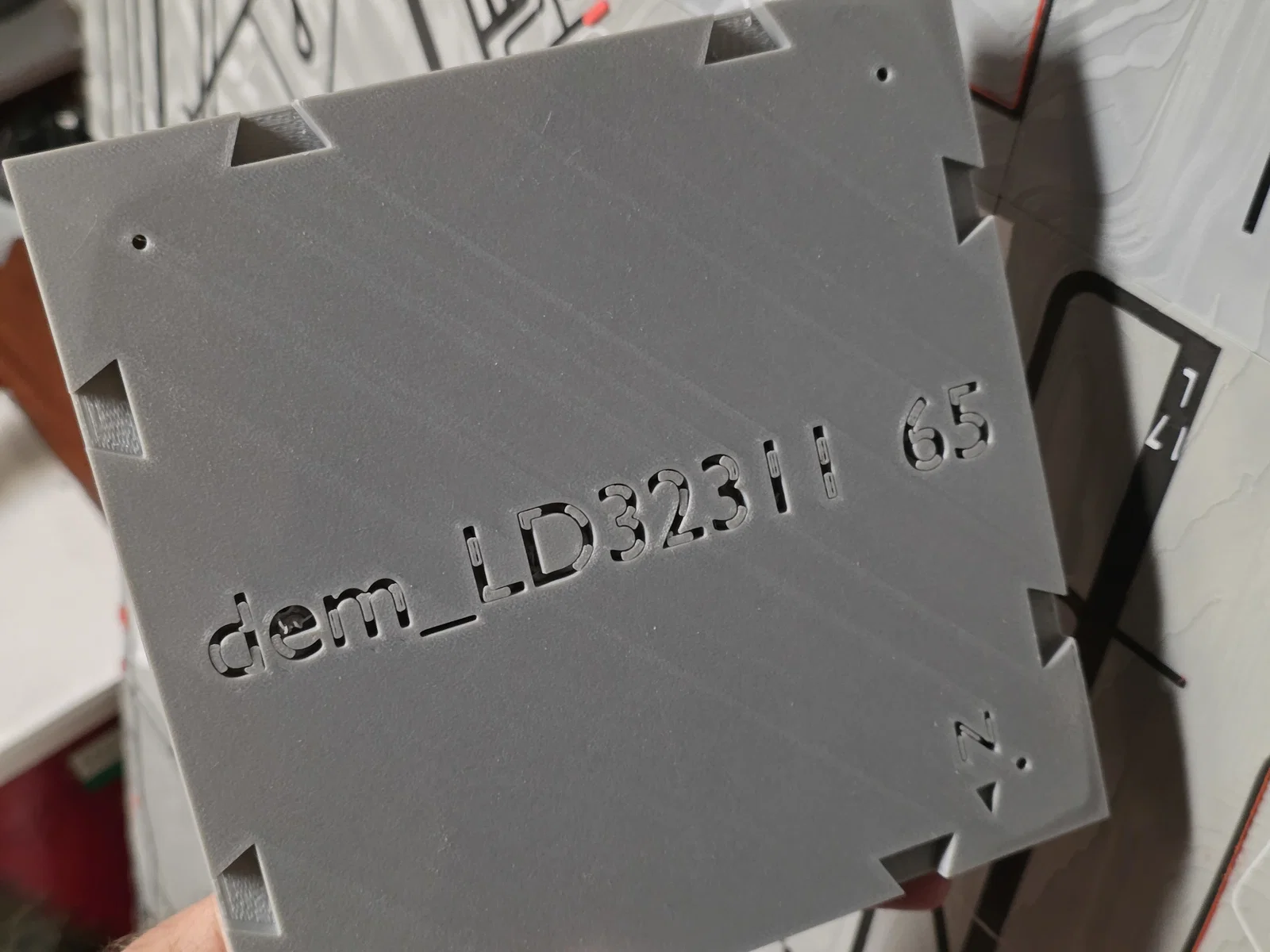

• Khớp nối hình nơ (Bowtie connectors) — các rãnh căn chỉnh trên cạnh mảnh dùng để lắp kẹp hình nơ giúp gắn các mảnh lại với nhau.

• Bắt vít — mỗi mảnh có 4 lỗ bắt vít ở mặt sau, cách cạnh 20mm (theo hình vuông 160mm × 160mm), để gắn lên bảng nền hoặc trưng bày trên tường.

Thiết kế cho in đa màu

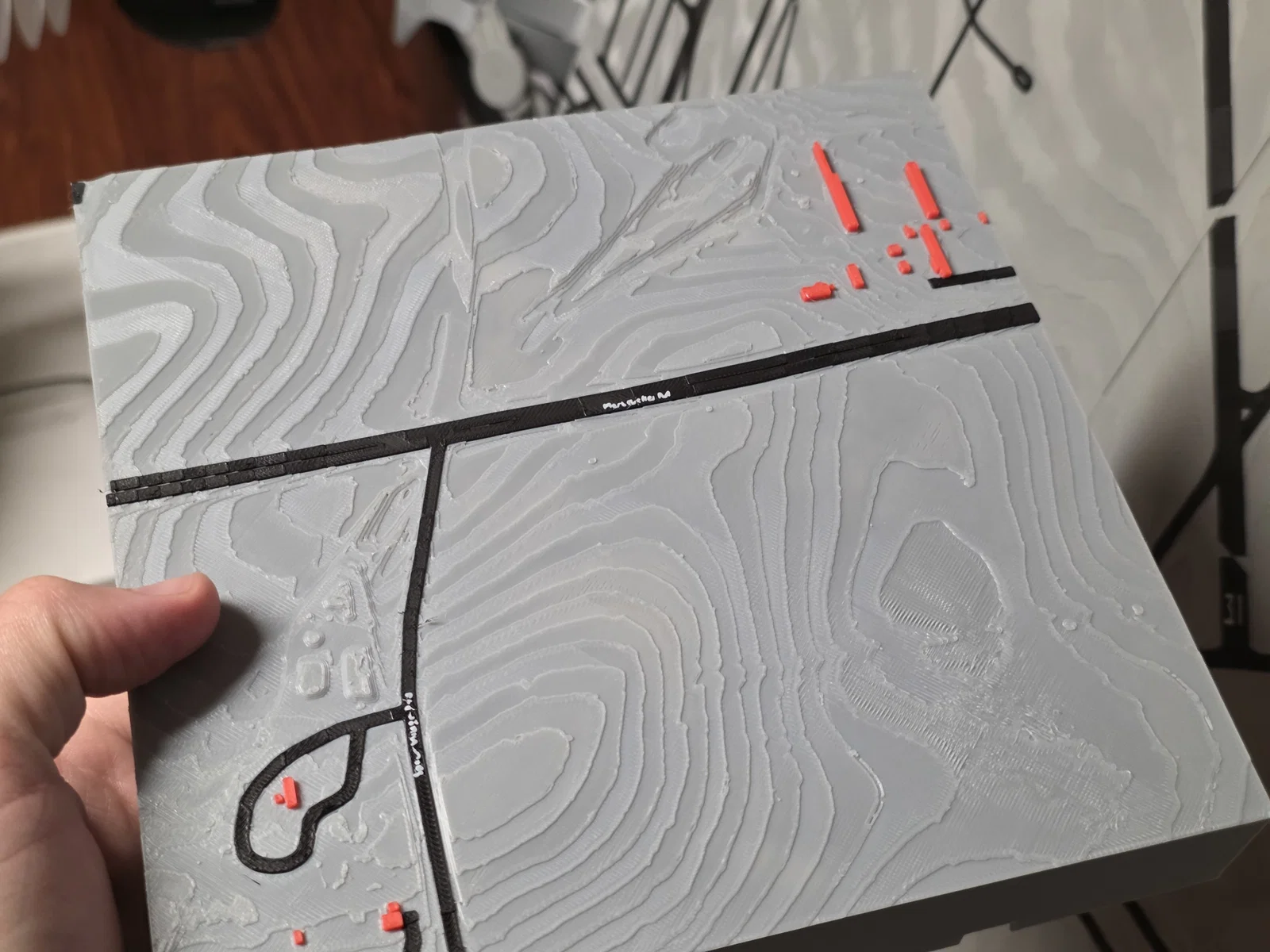

Các tệp này được thiết kế để in đa màu (multicolor) nhằm làm nổi bật địa hình và các đặc điểm hạ tầng. Đường băng, đường lăn và cấu trúc sân bay trở nên cực kỳ nổi bật khi có sự phân biệt màu sắc.

Cài đặt in (Snapmaker U1)

Đây là các cài đặt mình đã sử dụng để in tất cả 45 mảnh:

• Tường (Walls): 3

• Độ đặc (Infill): 15% dạng lightning

• Lớp trên (Top layers): 5

• Kích thước mảnh: 200mm × 200mm

• Nhựa in mỗi mảnh: 200–400g (thay đổi tùy mảnh; do địa hình tương đối bằng phẳng)

• Tổng thời gian in: ~360 giờ cho toàn bộ 45 mảnh

Vì đây chủ yếu là địa hình sa mạc cao bằng phẳng, lượng nhựa tiêu thụ khá đồng đều giữa các mảnh — cơ sở hạ tầng sân bay là chi tiết nổi bật thay vì những thay đổi độ cao mạnh mẽ.

Khu vực bao gồm

Các mảnh ghép bao phủ một cảnh quan có lịch sử quân sự và hàng không quan trọng:

• Căn cứ Lực lượng Không gian Peterson — nơi đặt Bộ Tư lệnh Tác chiến Không gian và là một trong những cơ sở cảnh báo tên lửa và không gian hàng đầu quốc gia.

• Sân bay Colorado Springs (COS) — sân bay thương mại của khu vực, dùng chung đường băng với Peterson trong cấu hình hỗn hợp quân sự/dân sự hiếm có.

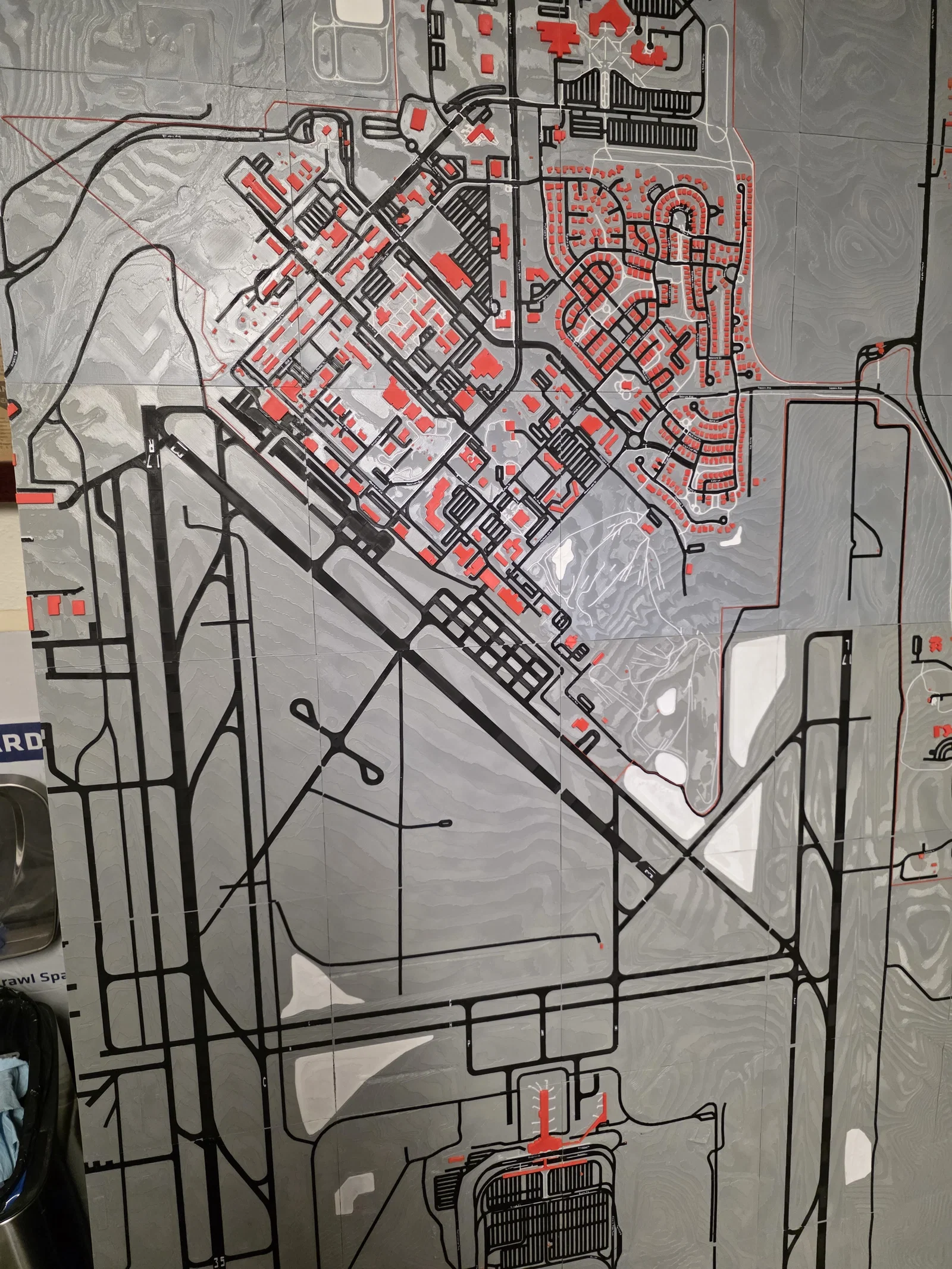

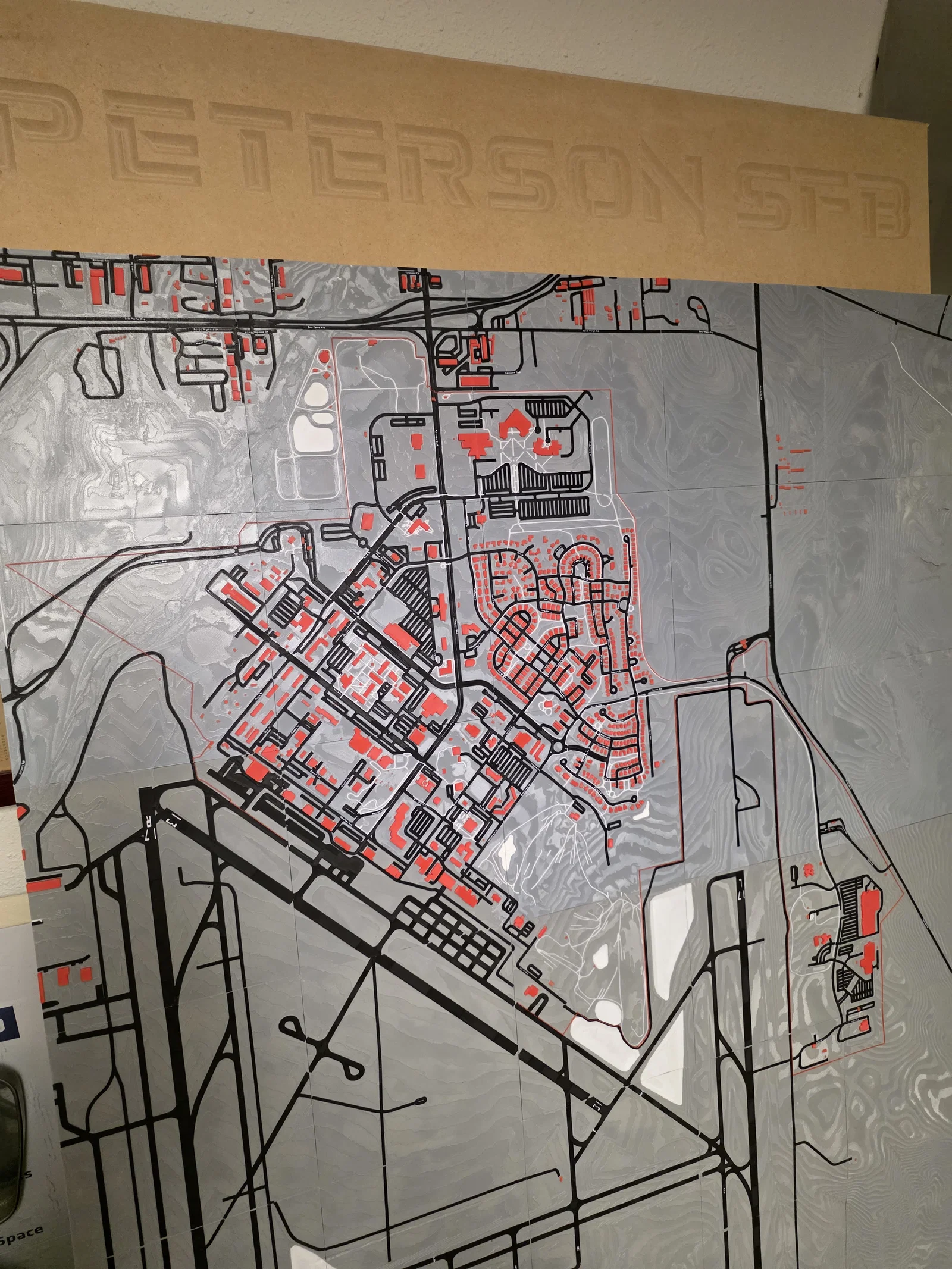

• Tổ hợp sân bay — hai đường băng song song, đường lăn rộng, nhà chứa máy bay và khu vực đường dốc được hiển thị chi tiết qua dữ liệu LiDAR.

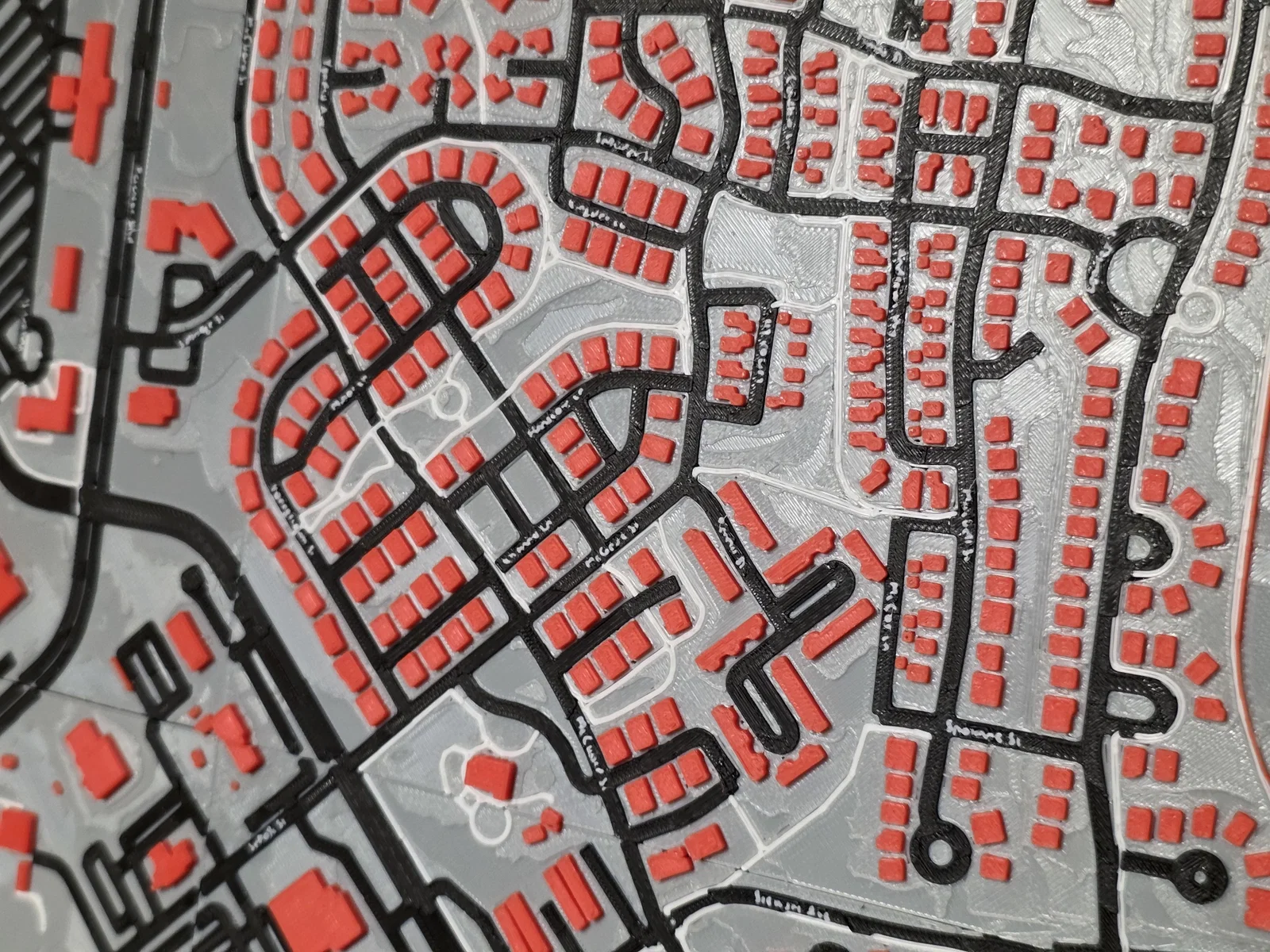

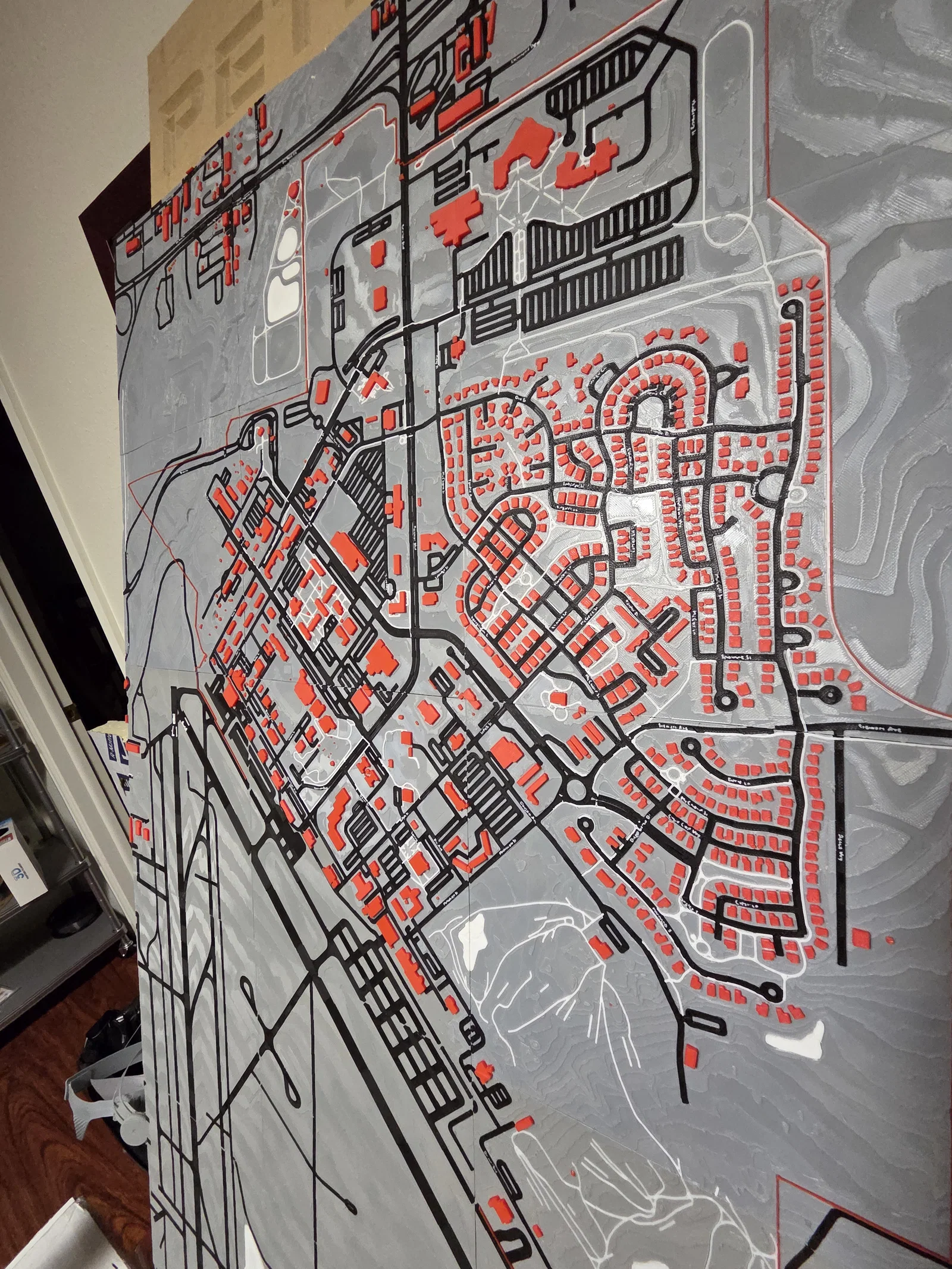

• Mạng lưới đô thị xung quanh — các khu dân cư và thương mại của Colorado Springs ở phía tây và bắc.

• Đồng bằng phía đông — địa hình sa mạc cao bằng phẳng trải dài về phía Schriever SFB và Falcon.

Mẹo nhỏ

• Mô hình này rất phù hợp để in đa màu — địa hình bằng phẳng giúp các chi tiết hạ tầng và cấu trúc sân bay thể hiện rõ vẻ đẹp trực quan.

• Độ đặc kiểu Lightning hoạt động rất tốt ở đây; các mảnh phẳng cần rất ít vật liệu và in nhanh.

• Nếu lắp ráp thành một bức tranh hoàn chỉnh, các khớp nối hình nơ giúp giữ căn chỉnh chặt chẽ trên các phần phẳng lớn nơi các khe hở dễ bị lộ ra.
