Cánh quạt thay thế cho bộ nguồn JSP Jetstream

Tác giả PavelSmalec_2758465

Lượt tải
2
Lượt coi
45

File 2 2,7 MB

  • jsp-jetstream-impeller_1780440553.stlSTL · 2,1 MB
  • jsp-jetstream-impeller_1780440554.stepSTEP · 625,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#395209
Danh mục
DIY
Ngày đăng

Mô tả

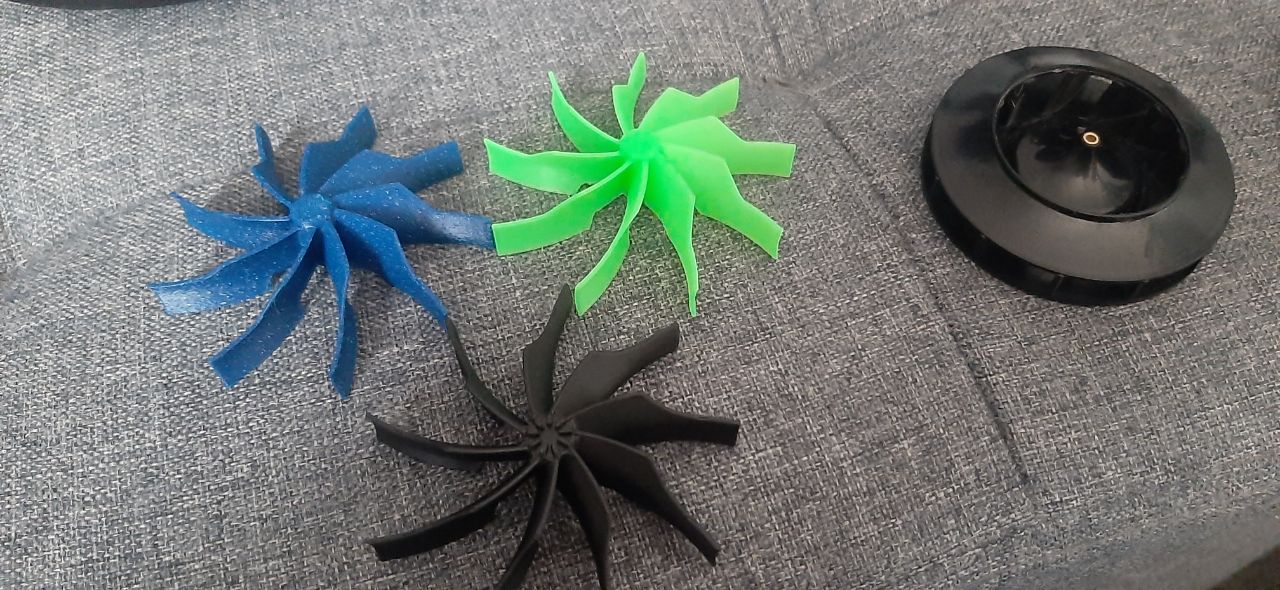

Cánh quạt thay thế cho bộ cấp khí lọc bụi (powered air respirator) JSP Jetstream.

Đặc điểm:

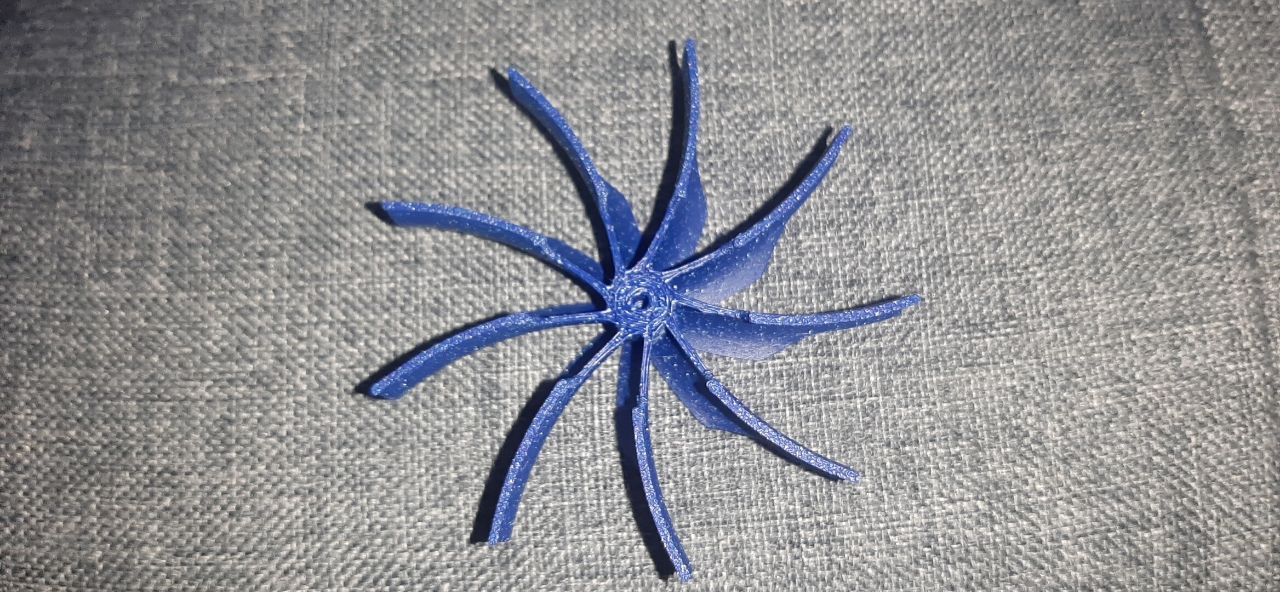

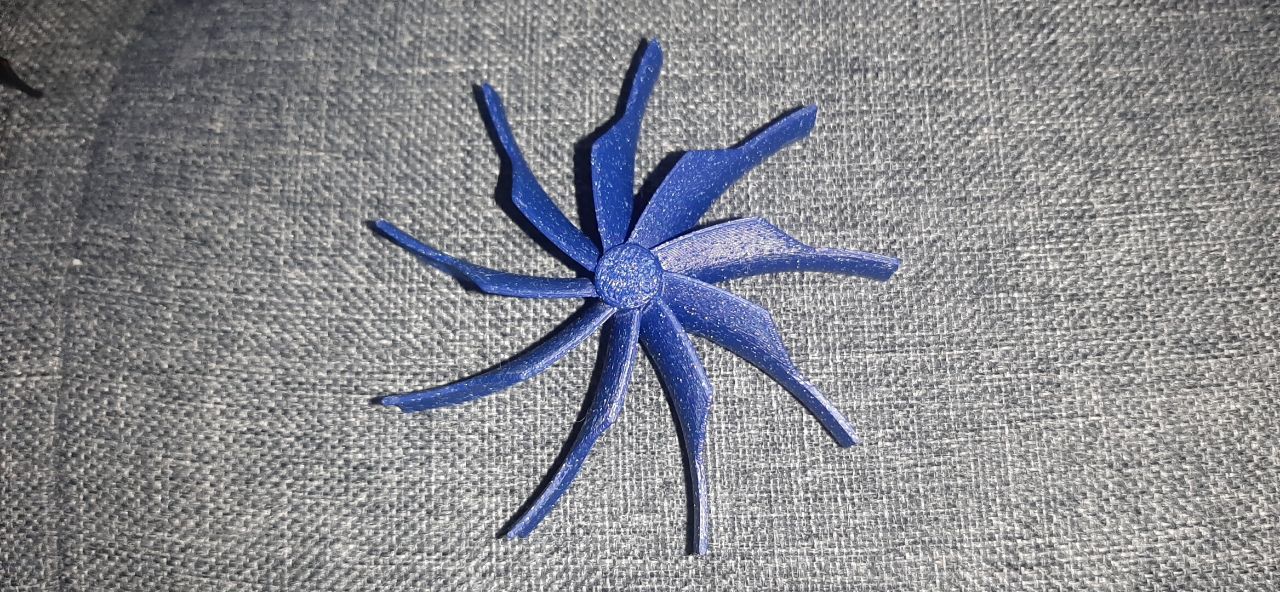

  • Thiết kế cánh quạt dạng hở.
  • Cánh quạt được tối ưu hóa để giảm hiện tượng xâm thực (cavitation) và hiệu ứng đệm chân không.
  • Thiết kế giúp tăng lưu lượng gió và cải thiện hiệu suất hoạt động.

Lắp đặt: Gắn kiểu ép (press-fit) vào trục động cơ 2mm.

Vật liệu khuyến nghị: PETG hoặc ABS. Lưu ý: Đã in và thử nghiệm thành công với cả nhựa PLA.

Lưu ý khi in: In với hỗ trợ (supports) tối thiểu. Lỗ ở giữa đã được vát mép nên không cần dùng support bên trong lỗ trục. Hãy đảm bảo phần mềm slicer của bạn không tự động tạo support bên trong lỗ này.

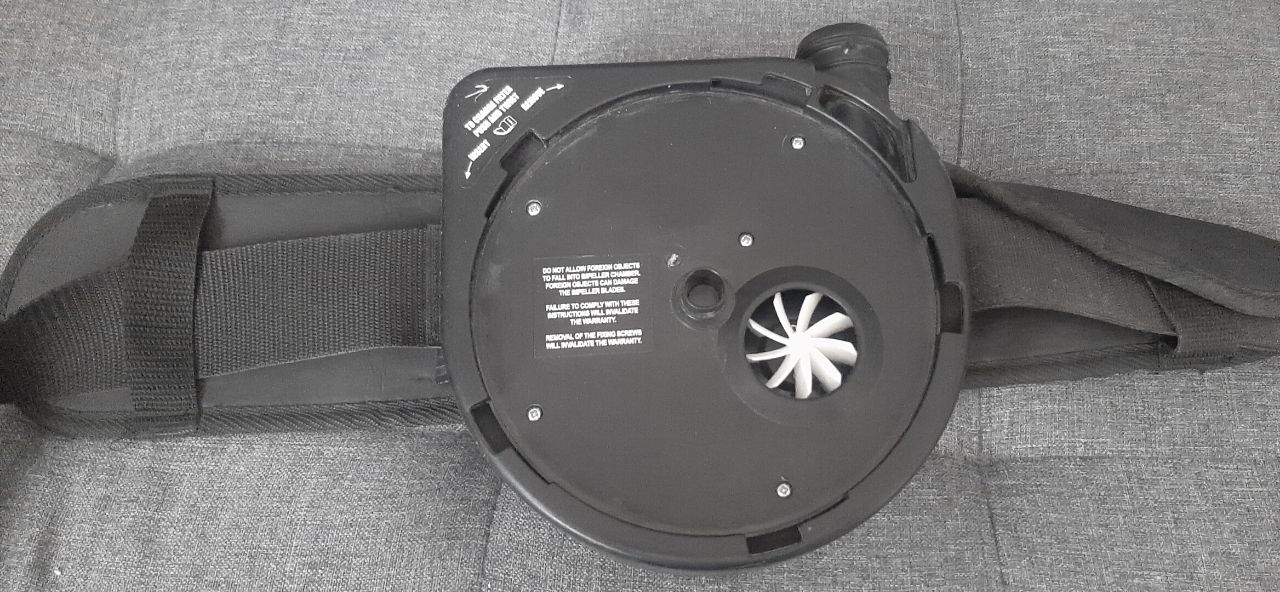

Quan trọng: Việc tháo mở bộ nguồn JSP Jetstream có thể làm mất hiệu lực bảo hành của nhà sản xuất. Khi lắp ráp lại, hãy đảm bảo bộ phận được đóng kín đúng cách.
