Hướng dẫn lắp ráp xe mô hình chạy bằng động cơ điện

Trước tiên, bạn hãy kết nối các linh kiện điện tử (pin, dây dẫn, mô-tơ và công tắc) mà không cần hàn trước để kiểm tra xem mạch điện có hoạt động ổn định hay không. Sau khi xác nhận mọi thứ đã chạy tốt, chúng ta bắt đầu lắp ráp các bộ phận cơ khí.

Bước 1

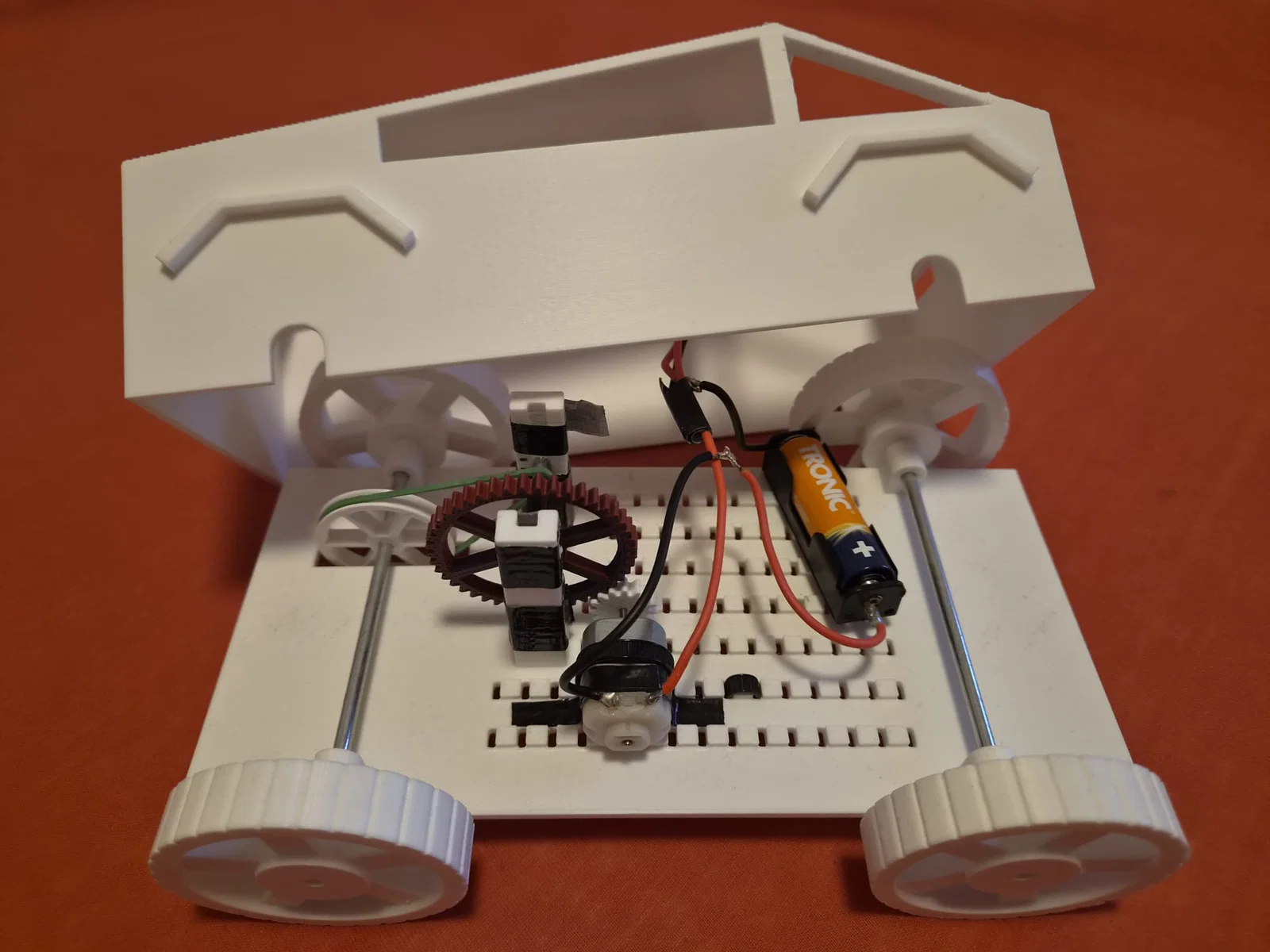

Lắp trục, bánh xe và ròng rọc vào trục dẫn động. Nhớ lắp thêm ròng rọc có dây thun theo đúng thiết kế của xe.

Bước 2
Kéo dây thun từ ròng rọc trên trục dẫn động sang ròng rọc đặt trên trục của bánh răng truyền động.

Bước 3
Mô-tơ được gắn chặt vào khung xe bằng dây rút sao cho bánh răng trên trục mô-tơ ăn khớp chuẩn xác với bánh răng truyền động.

Bước 4
Kiểm tra xem bánh xe và cơ cấu truyền động có quay trơn tru hay không, đảm bảo không bị kẹt ở đâu.

Bước 5
Cố định pin vào khung xe bằng dây rút.

Bước 6
Kết nối các dây dẫn theo sơ đồ mạch điện và thực hiện hàn các mối nối cẩn thận.

Bước 7

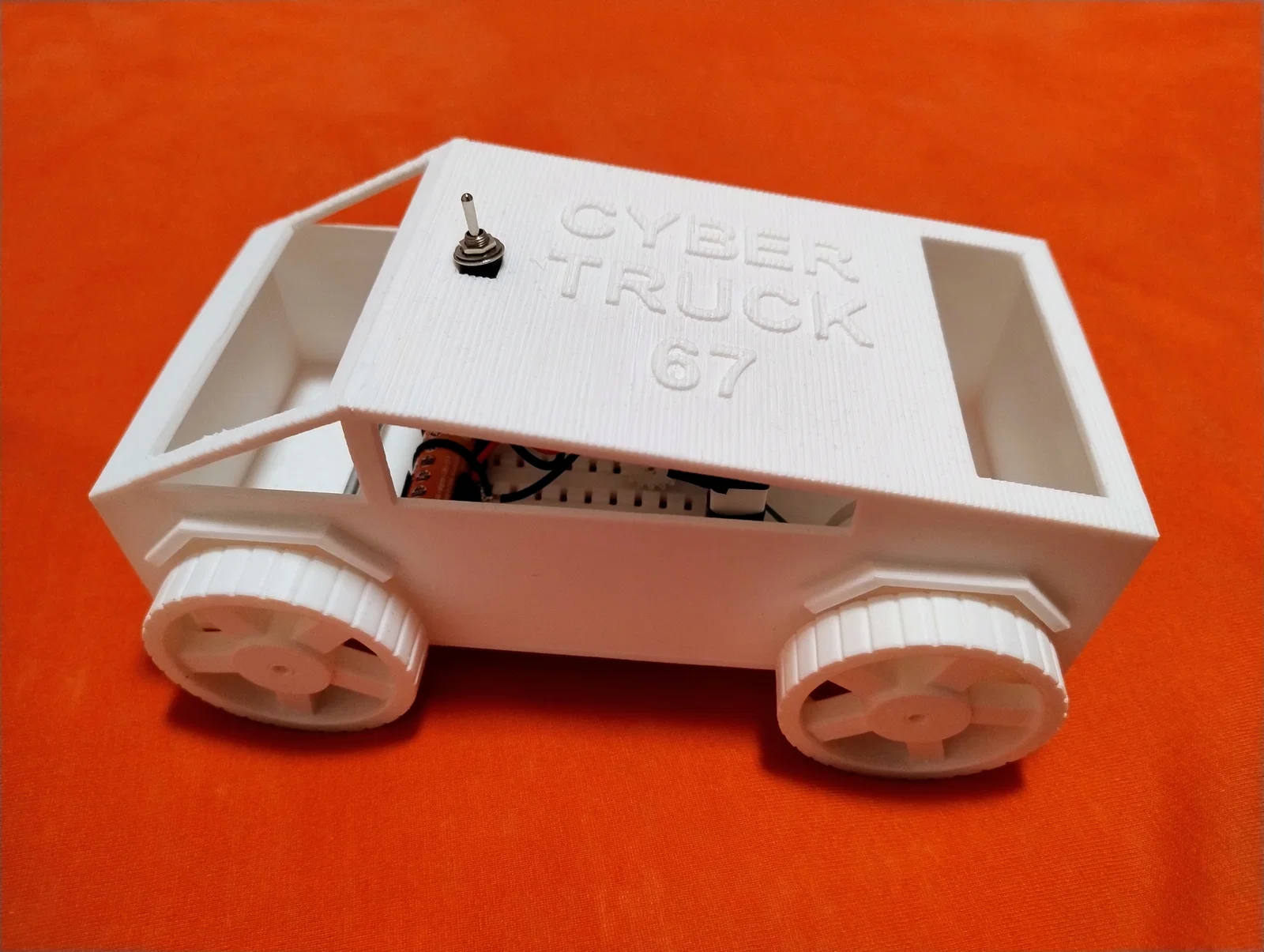

Lắp công tắc lên nóc thân xe và đấu nối vào mạch điện.

Bước 8
Sau khi lắp xong, hãy kiểm tra lại hoạt động của xe. Khi bật công tắc, mô-tơ phải làm cho bánh xe quay thông qua cơ cấu truyền động.

Bước 9
Đặt thân xe lên khung và thực hiện chạy thử lần cuối.

Lưu ý an toàn

Khi sử dụng mỏ hàn, cần hết sức cẩn thận. Đầu mỏ hàn rất nóng có thể gây bỏng. Việc hàn cần được thực hiện dưới sự giám sát của giáo viên hoặc người lớn.
