Mô hình còi ACA Banshee 115 tỉ lệ 1/3

Rất cảm ơn NorthDakotaSirens và jackwilliamson54 đã hỗ trợ thử nghiệm phiên bản beta của chiếc còi này! Xin gửi lời cảm ơn đến Demetrius P. vì đã thiết kế phần họng hút!

Đây là mẫu còi ACA Banshee 115 tỉ lệ 1/3 mới của tôi! Đây là một mô hình hoàn toàn mới so với phiên bản gốc. Phiên bản này thực tế hơn và mang tính mô-đun cao hơn nhiều, đồng thời cũng dễ lắp ráp hơn!

LƯU Ý: MÔ HÌNH NÀY CHỈ DÀNH RIÊNG CHO VIỆC IN 3D. TUYỆT ĐỐI KHÔNG ĐƯA MÔ HÌNH NÀY VÀO BẤT KỲ TRÒ CHƠI ĐIỆN TỬ NÀO NHƯ ROBLOX!

Kích thước bàn in tối thiểu 220x220x250 (như máy in Ender 3 tiêu chuẩn).

Nếu bạn muốn làm chân đế hoặc giá gắn cho còi, tôi khuyên bạn nên xem qua các mẫu của Demetrius trên Printables. Tất cả các giá gắn ACA tỉ lệ 1/3 của anh ấy đều vừa với họng hút của Banshee đấy!

Link dẫn đến mẫu ACA Allertor 125 tỉ lệ 1/3 của anh ấy để làm giá gắn:

ĐỘNG CƠ: Mô hình này sử dụng động cơ quạt lò vi sóng Samsung. Các mã DE31-00029H, DE31-00029K, và DE31-00029J là những lựa chọn tốt nhất. Bạn có thể tìm mua động cơ giá hời trên eBay với giá khoảng 30-40 đô la.

Đối với tụ điện, loại từ 8uF đến 15uF được khuyến nghị sử dụng (tôi ưu tiên chọn loại 10uF nhất).

Cáp tôi đang dùng/khuyên dùng: https://www.amazon.com/dp/B0BSBSKQTM?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Tụ điện (10uf): https://www.amazon.com/uxcell-Capacitor-Metallized-Polypropylene-47x34x18mm/dp/B0983L1731 Tụ điện (8uf): https://www.amazon.com/dp/B0143VJN40 Tụ điện (15uf): https://www.amazon.com/uxcell-Capacitor-Metallized-Polypropylene-47x34x22mm/dp/B0983LFYH1 Tạ/Trọng lượng: https://www.amazon.com/dp/B0D2Q2QW43

PHẦN CỨNG: Bulong mắt (Eyebolts): https://www.amazon.com/dp/B0FHD5WGS2 Mua 2 cái loại M3x8. Cần có ốc vít và ốc cấy (insert) M3. Nếu bạn muốn in chân đế từ Demetrius, sẽ cần thêm ốc vít và đai ốc M5.

In ấn và lắp ráp:

STATOR (Bộ phận đứng yên): Việc đầu tiên tôi khuyên bạn nên in là lõi chính của còi, bao gồm: rotor, stator, đầu nối stator và nắp che động cơ.

Danh sách phần cứng:

• 3 ốc vít của động cơ Samsung

Nên in stator trước. Tôi khuyên bạn nên in với độ lấp đầy (infill) cao, khoảng 50% trở lên. Đặc biệt nên dùng hỗ trợ dạng cây (tree supports). Khi gắn stator, hãy dùng bộ ốc vít đi kèm với động cơ Samsung. Đặt stator ở phía đối diện với đầu dây điện đi ra.

ĐẦU NỐI STATOR: Danh sách phần cứng:

• 7 ốc vít M3
• 4 ốc cấy M3

Sau khi làm xong stator, tiếp đến là đầu nối stator. Bộ phận này dùng để kết nối stator với phần nắp (hat). Nó được bắt vào stator bằng ốc M3. Các khớp nối với nắp cần sử dụng ốc cấy.

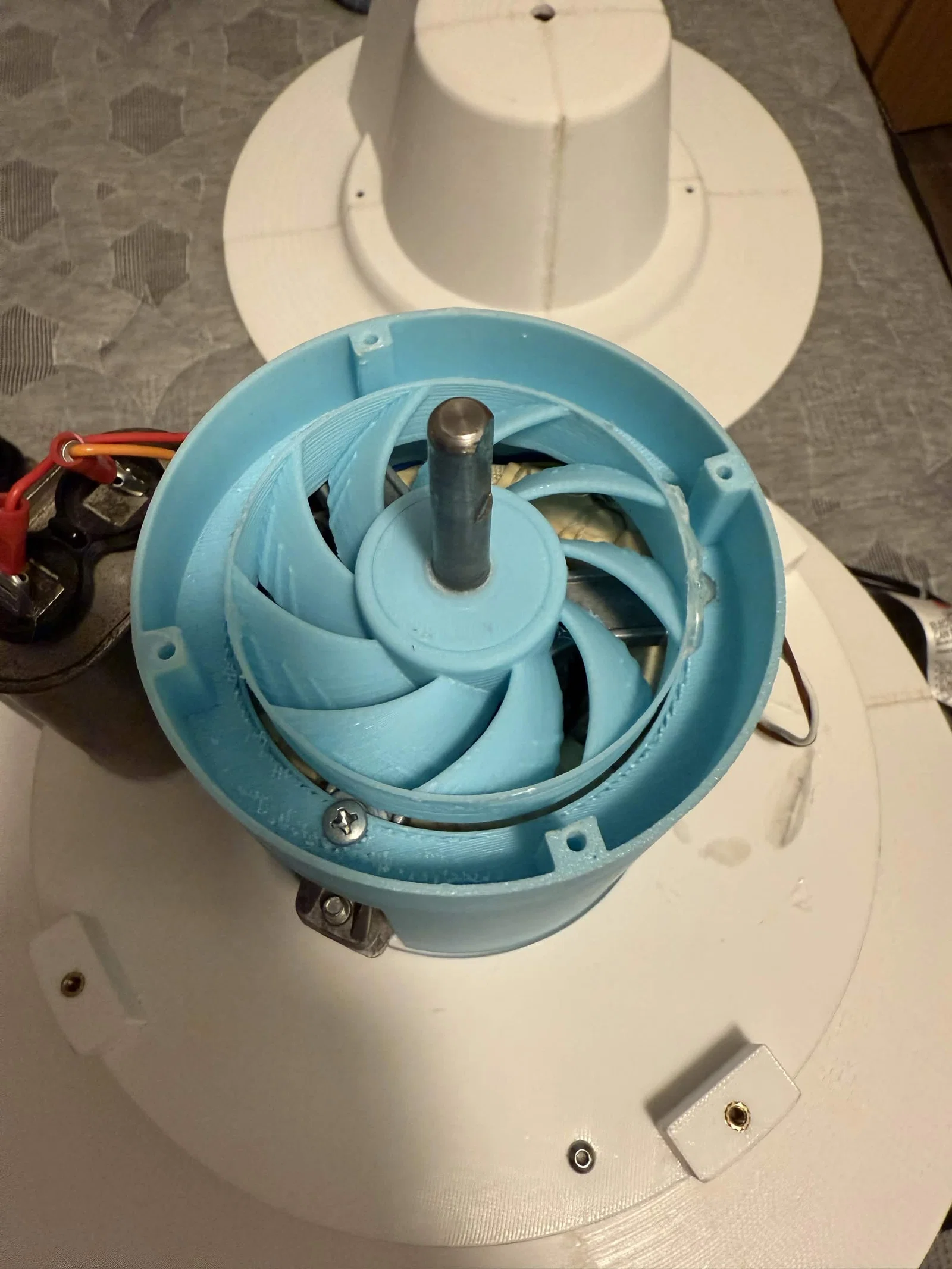

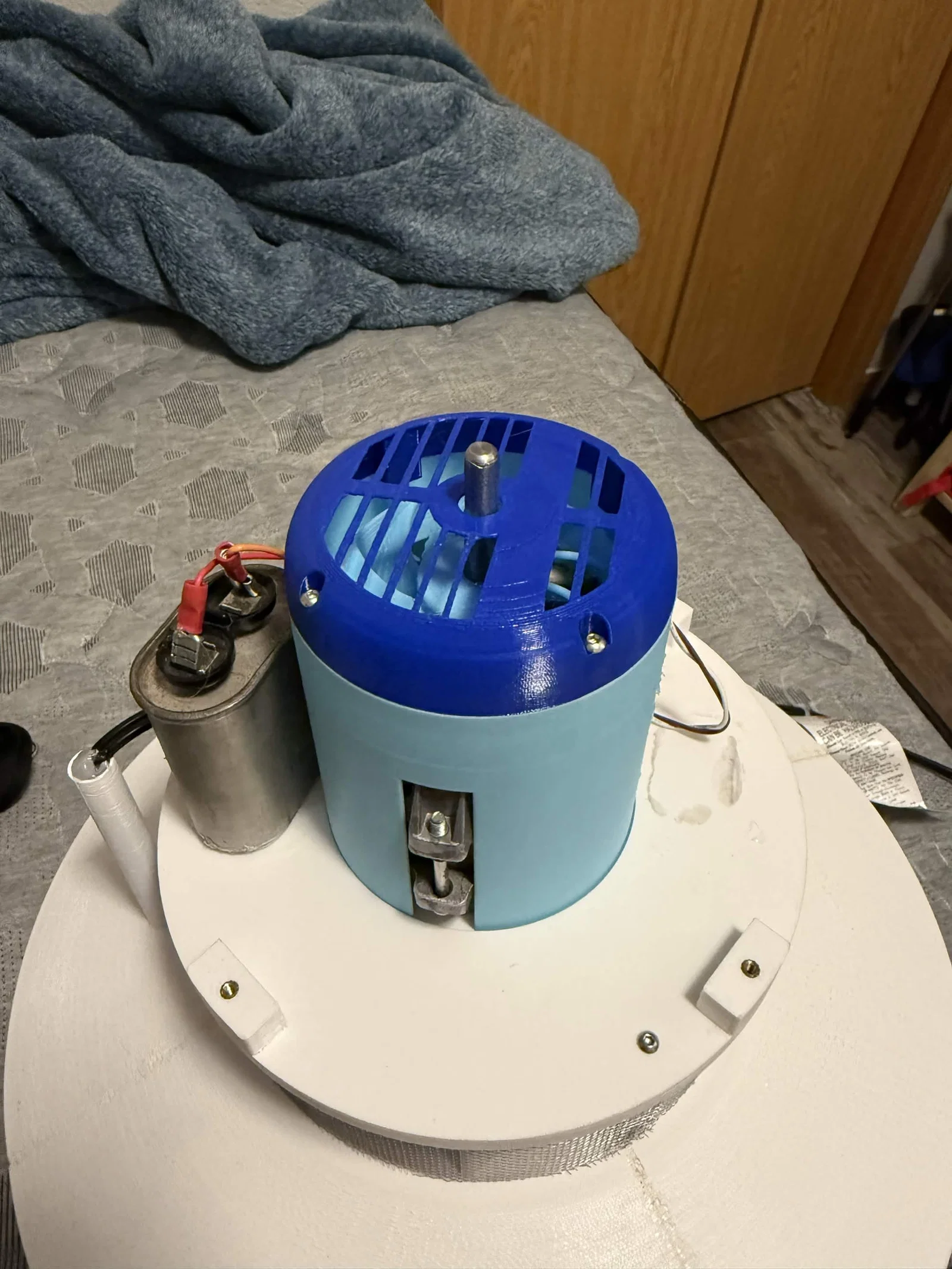

Ảnh do NorthDakotaSIrens cung cấp

ROTOR (Bộ phận quay): Tiếp theo là rotor. Tôi khuyên bạn nên in rotor với độ lấp đầy rất cao, 90% trở lên. Nếu máy in của bạn có sai số lớn, bạn có thể cần chỉnh lại dung sai lỗ trục trên rotor hoặc quạt làm mát cho phù hợp. ĐÂY LÀ BƯỚC BẮT BUỘC! Hỗ trợ in cho rotor là tùy chọn.

Nếu dùng tạ có rãnh, rotor cần tổng cộng 16 cái và chỉ cần ép chặt vào. Nếu chọn tạ đúc, KHÔNG ĐƯỢC DÙNG LOẠI CÓ KEO SẴN! Hãy dán keo chắc chắn để tránh chúng văng ra ngoài. CẦN DÙNG KEO DÁN SIÊU DÍNH (SUPERGLUE)!! Khi gắn xong tạ, bạn có thể lắp rotor vào và nghe tiếng nó gào thét rồi đấy!

NẮP CHE ĐỘNG CƠ: Đây là những phần cuối của "phần lõi", giúp tăng tính chân thực cho còi. Các bộ phận này chỉ mang tính thẩm mỹ. Đầu tiên in nắp chính, sau đó là nắp đuôi. Đây cũng là lúc in quạt làm mát.

Danh sách phần cứng:

• 4 ốc vít M3 dài
• 3 ốc vít của động cơ Samsung

Nắp chính như một chiếc vỏ bọc động cơ. Sử dụng ốc vít Samsung để gắn vào. Sau đó in quạt làm mát và đặt vào phần trên nắp chính. Cuối cùng, in nắp đuôi và bắt vít vào nắp chính bằng 4 ốc M3 dài. Sau khi xong, phần lõi đã hoàn thiện!

HỌNG HÚT (INTAKE): Danh sách phần cứng:

• 5 ốc vít và ốc cấy M3
• (Tùy chọn) 6 ốc vít và đai ốc M5

Phần này khá dễ hiểu. In với hỗ trợ dạng cây và độ lấp đầy cao. Nó được bắt vào stator bằng ốc M3. Stator cần có ốc cấy cho họng hút. Nếu bạn in giá gắn từ Demetrius, bạn sẽ cần ốc M5. Tôi rất khuyến khích thực hiện bước này!

Louver dưới (Khe gió): Kích thước bàn in tối thiểu cho louver nguyên khối là 345x345. Nếu bạn muốn hàn nhựa hoặc có máy in nhỏ, hãy in loại đã cắt. Kích thước tối thiểu cho louver chia nhỏ là 220x220. Cần hỗ trợ dạng cây. In 1 bản cho phần 1 và 2, và 2 bản cho phần 3.

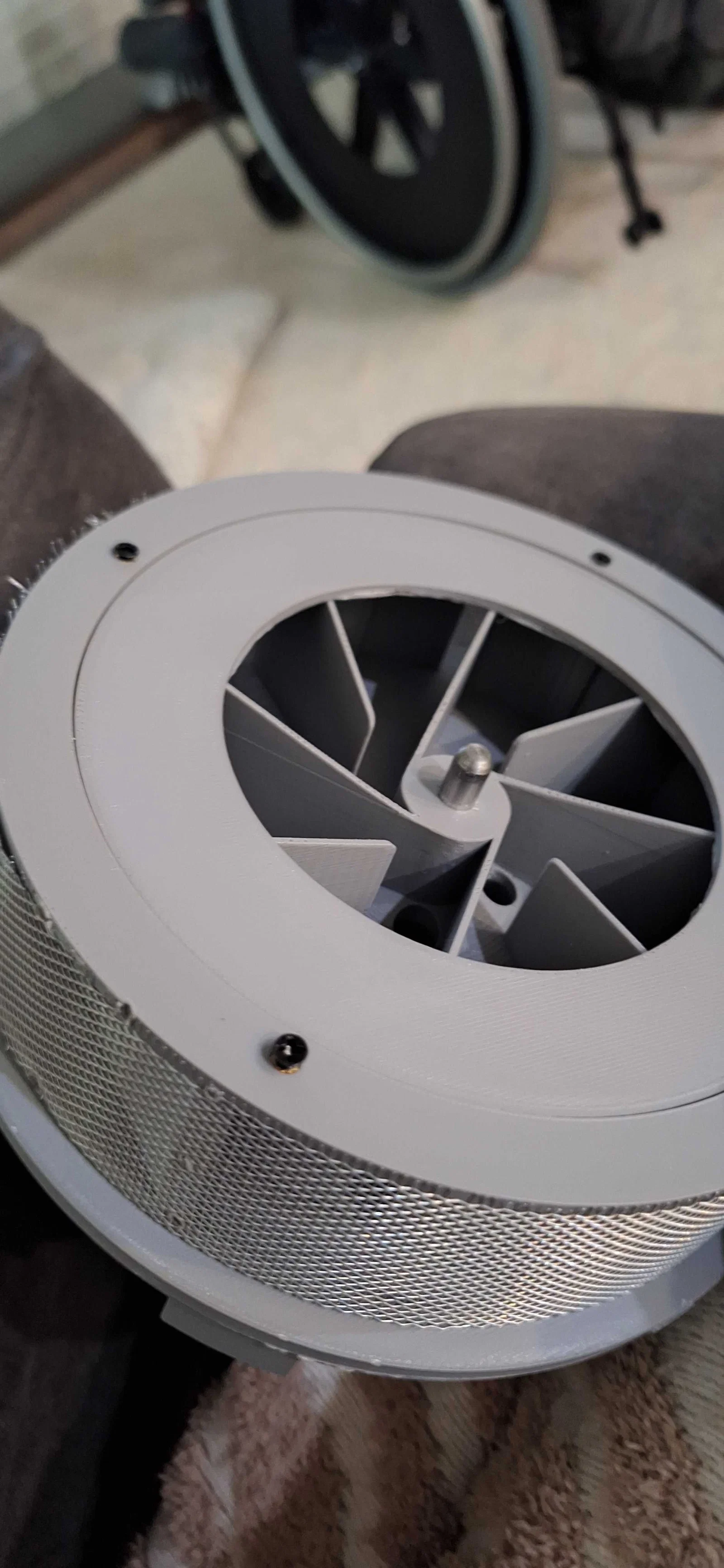

Sơ đồ hiển thị cách sắp xếp louver Ảnh do NorthDakotaSIrens cung cấp

Nắp/Louver trên: Danh sách phần cứng:

• 2 ốc vít M3
• 2 bulong mắt M3

Tương tự như phần dưới, nắp là bản in lớn. Bàn in tối thiểu 345x345. Có tùy chọn in chia nhỏ cho máy in nhỏ (yêu cầu hàn nhựa). Kích thước bàn in tối thiểu cho bản này là 220x220. Cần hỗ trợ dạng cây. In 3 bản cho phần 1 và 1 bản cho phần 2.

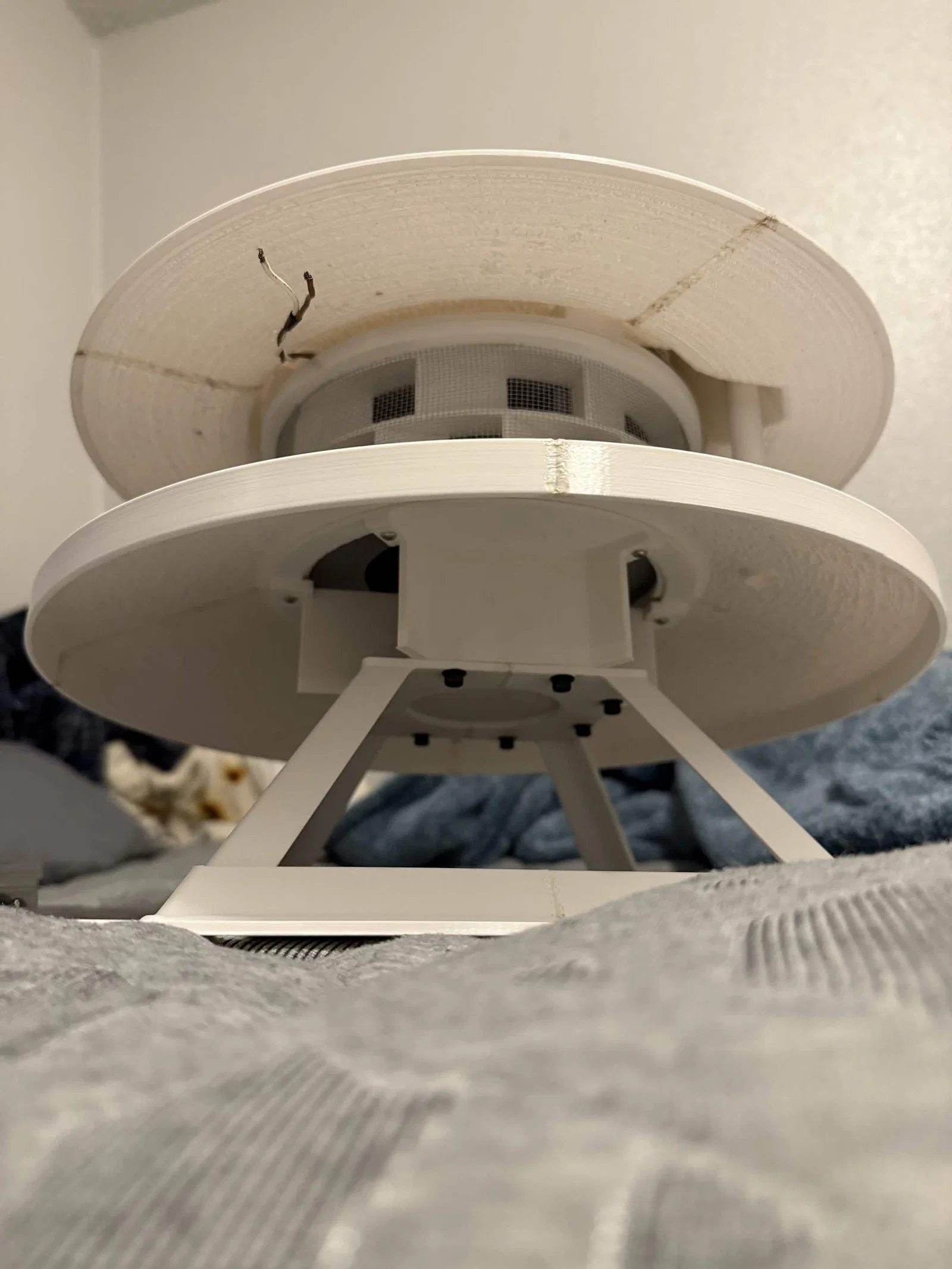

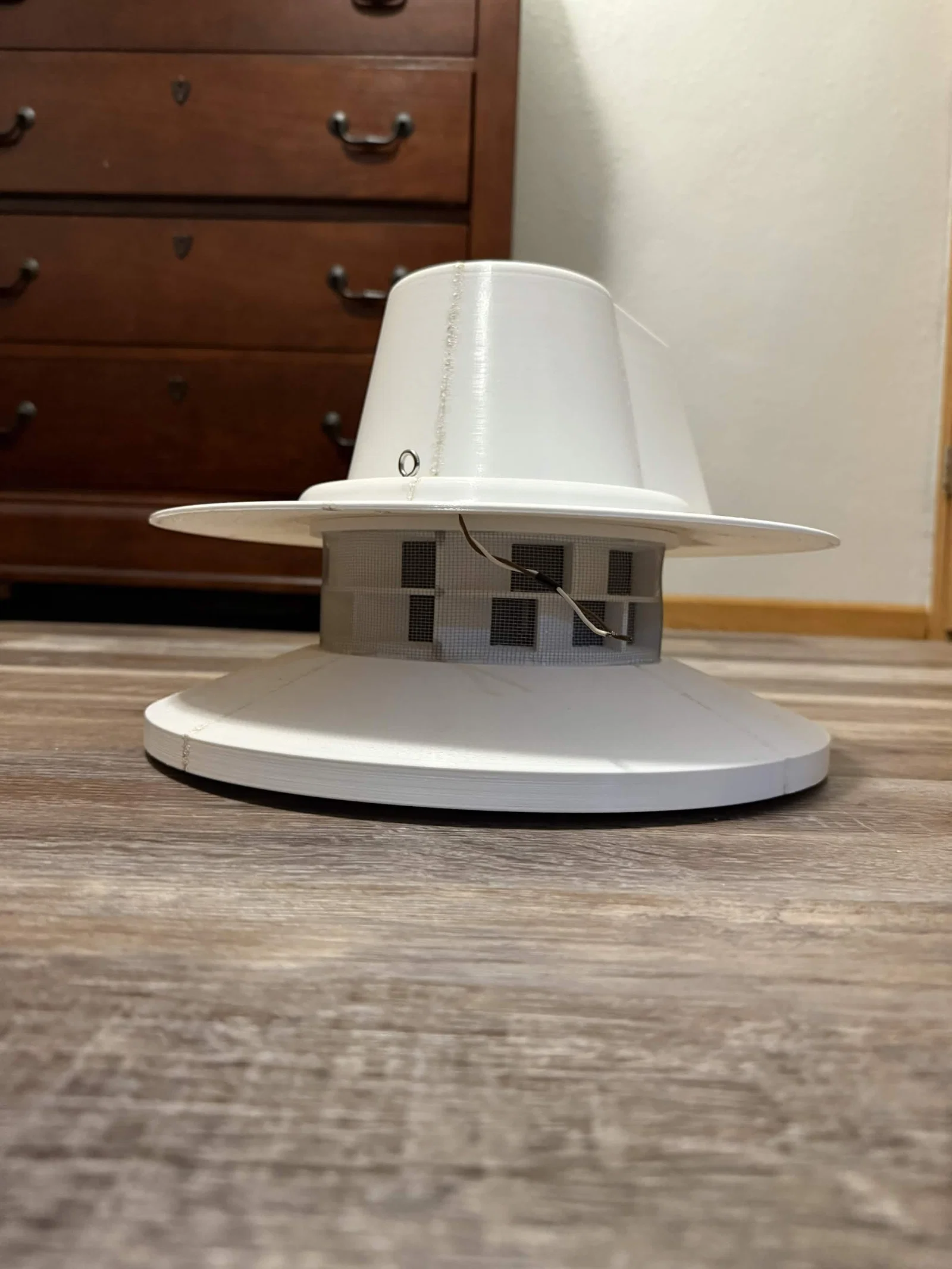

Ảnh do NorthDakotaSIrens cung cấp

Sau khi in và hàn xong, bạn có thể gắn nó vào stator. Dùng 2 ốc M3 bắt vào phía đối diện nhau, sau đó làm tương tự với các bulong mắt.

Sau tất cả, chiếc còi ACA Banshee 115 mini của bạn đã hoàn thành! Hãy đăng ảnh sản phẩm của bạn lên để khoe với mọi người nhé!

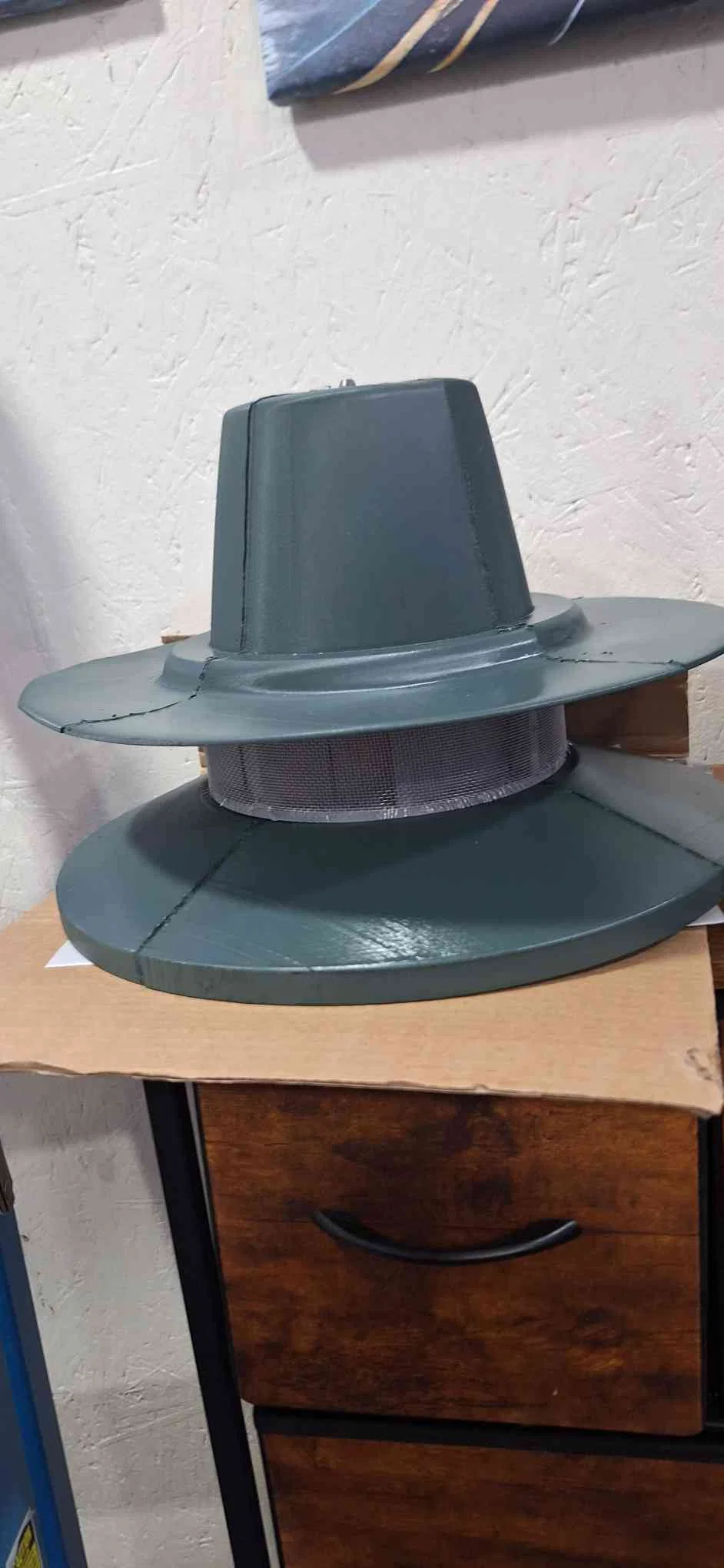

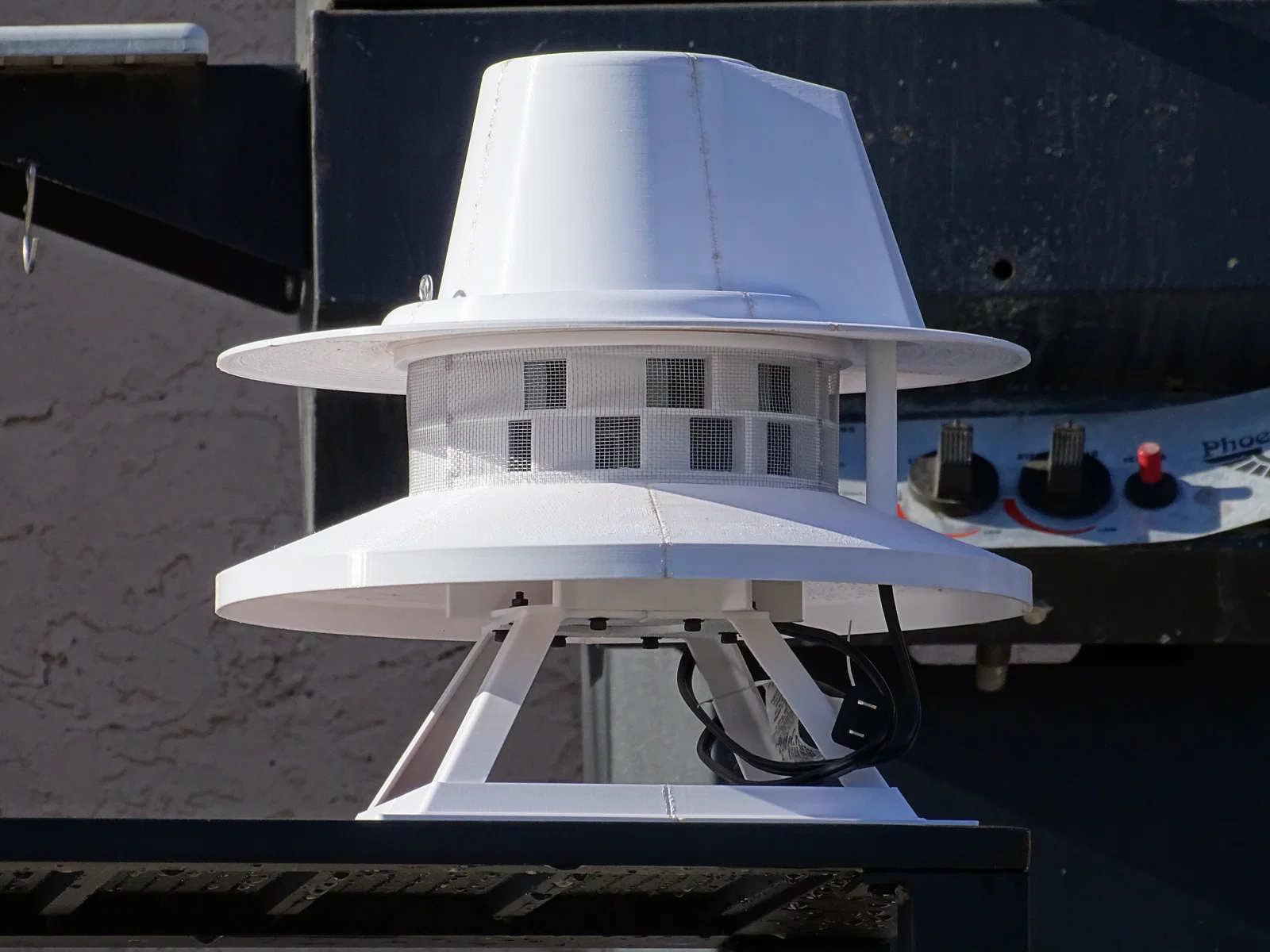

Ảnh do NorthDakotaSIrens cung cấp
