Phụ kiện ebb36 cho Midwatch

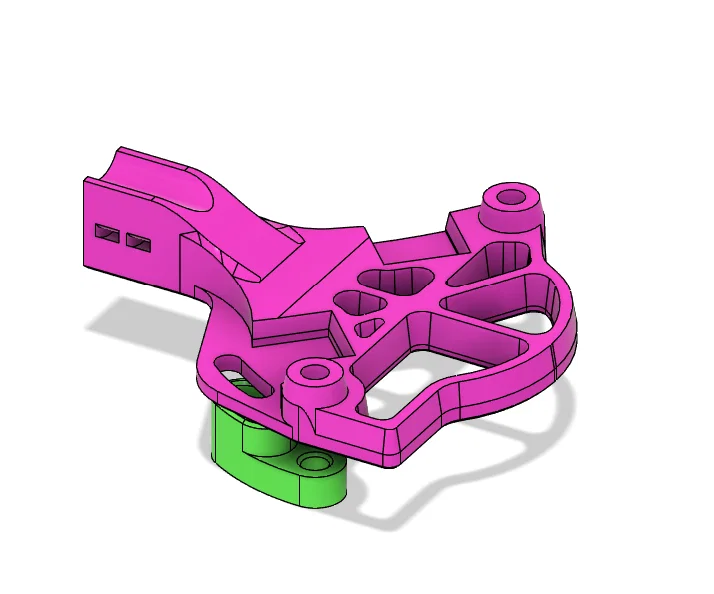

Ngàm gắn ebb36 có thể điều chỉnh vị trí cho bộ đùn Midwatch:

Ngàm này giúp bù trừ cho việc căn chỉnh độ rơ (backlash) mà không làm thay đổi đáng kể vị trí của ebb36.

Nếu bạn chỉ muốn gắn ebb36 và không bận tâm đến việc bo mạch nằm thấp hơn (hoặc bạn đang dùng bàn in XoL), thì bạn nên dùng cái này thay thế:

Bạn sẽ cần:

• 1 trụ nhôm 10mm (hoặc tương đương) có ren M3 cả hai đầu
• 1 trụ nhôm 18mm (hoặc tương đương) có ren M3 cả hai đầu
• 1 ốc M3 6mm SHCS
• 1 ốc M3 8mm SHCS
• 2 ốc nhiệt 3x4x5 (loại dùng cho Voron)
• 2 ốc M3 25mm SHCS để gắn nắp che, hoặc 1 ốc M3 10mm SHCS và 1 ốc 8mm nếu bạn không dùng nắp che.

Nhấn ốc nhiệt vào mặt sau của tấm nền và một cái vào miếng đệm lệch tâm (offset piece).

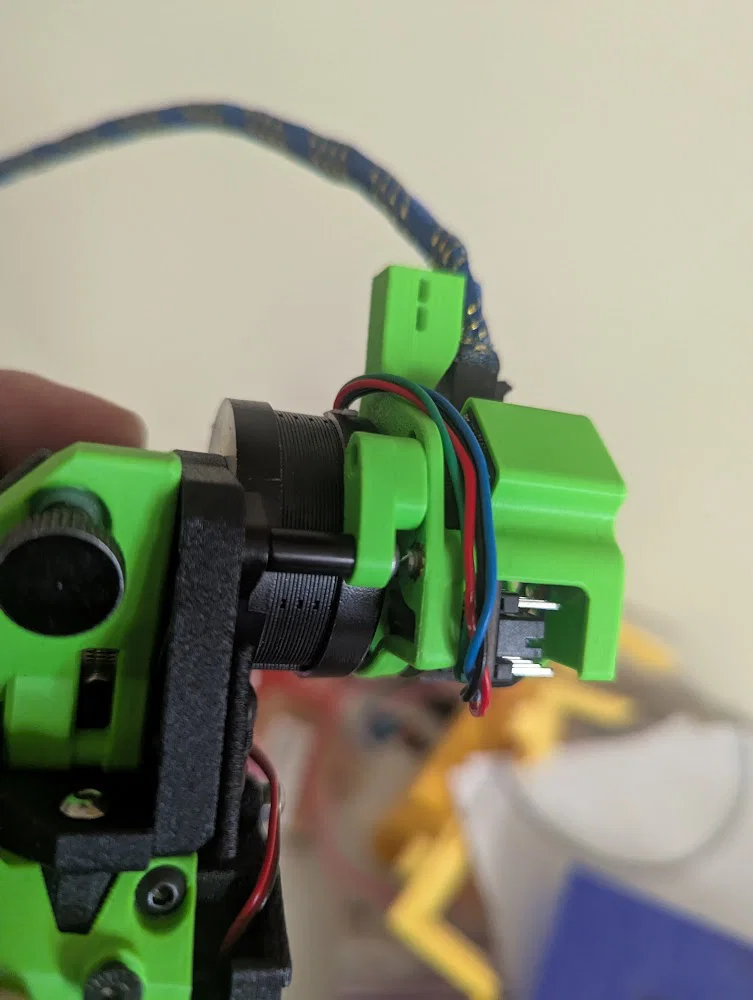

Gắn các trụ nhôm vào đầu ốc nhô ra từ mặt sau của động cơ bước. Nhìn từ phía sau đầu in (toolhead), trụ ngắn 10mm sẽ nằm bên trái, trụ dài 18mm nằm bên phải.

Dùng ốc 8mm để gắn miếng đệm lệch tâm vào trụ ngắn 10mm, dùng lỗ không có ốc nhiệt. Kết quả là ốc nhiệt sẽ hướng về phía sau đầu in. Đỉnh của ốc nhiệt lúc này phải ngang bằng với đỉnh của trụ 18mm.

Gắn tấm nền vào miếng đệm lệch tâm bằng ốc M3 6mm, xuyên qua rãnh trên tấm nền rồi vào ốc nhiệt trên miếng đệm. Bạn sẽ thấy mình có thể điều chỉnh vị trí của tấm nền sao cho phần giảm căng dây (strain relief) nằm thẳng đứng.

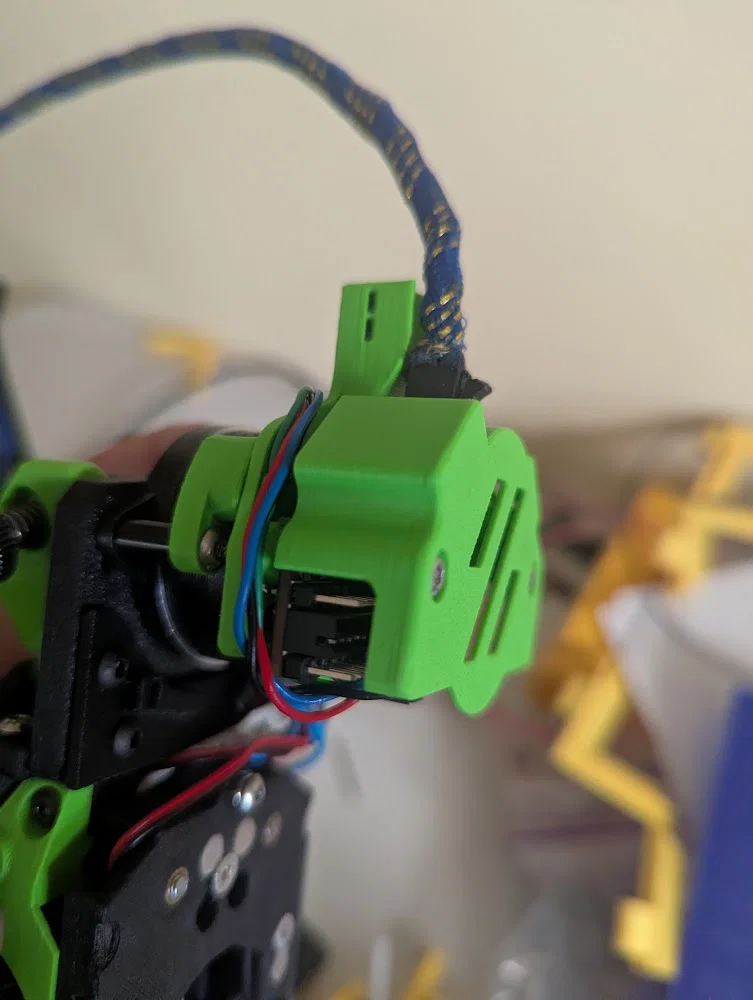

Cuối cùng, xếp chồng bo mạch và nắp che lại, rồi dùng ốc dài để cố định toàn bộ. Một ốc sẽ vặn vào ốc nhiệt trên tấm nền, ốc còn lại sẽ vặn vào trụ nhôm 18mm.
