Olukelo MT6826s kèm trục xoay (Twist)

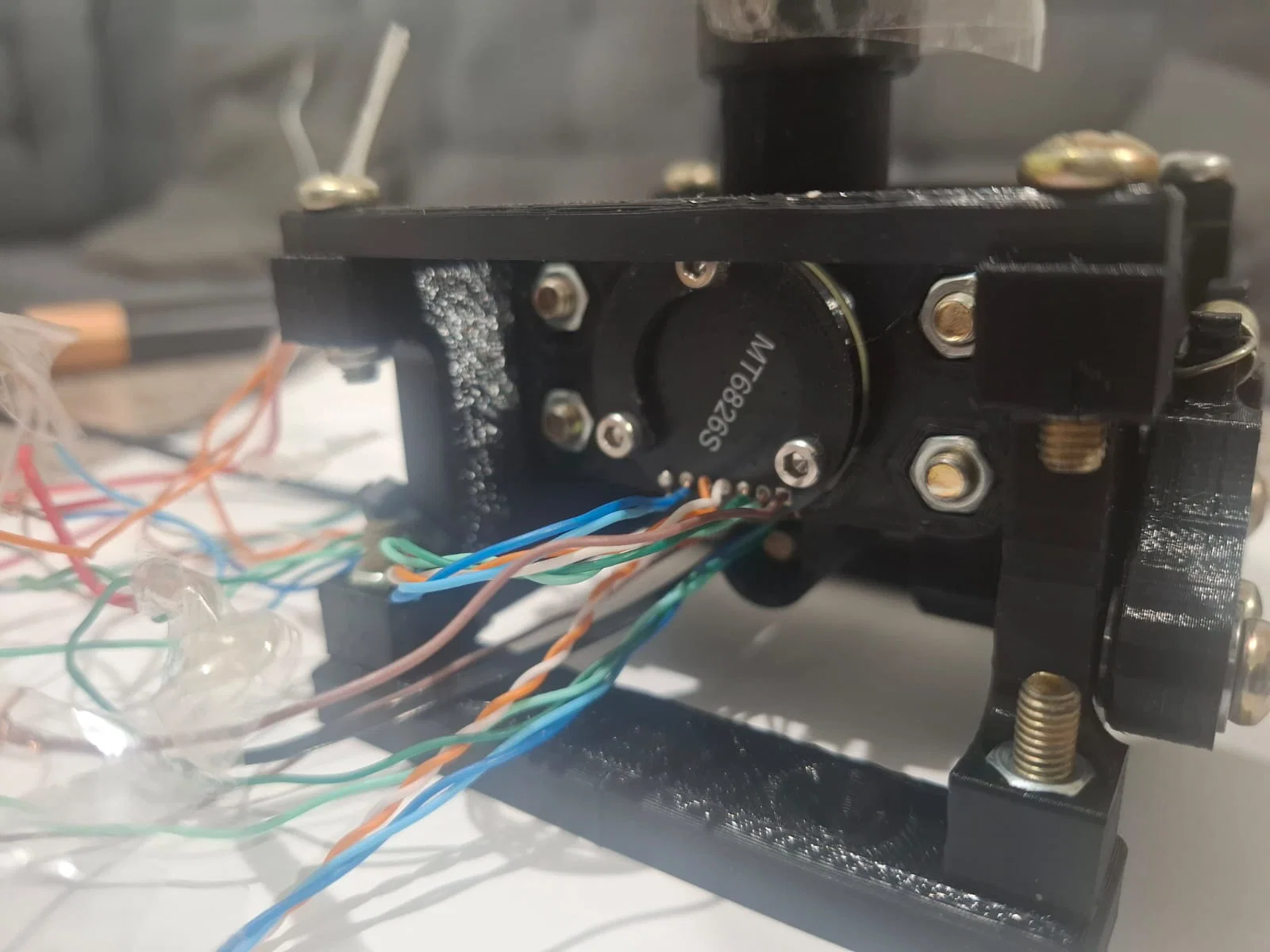

Dự án này là phiên bản cải tiến từ mẫu Olukelo joystick gimbal gốc, được bổ sung cơ chế xoay (trục Z) và hỗ trợ cảm biến từ tính MT6826S.

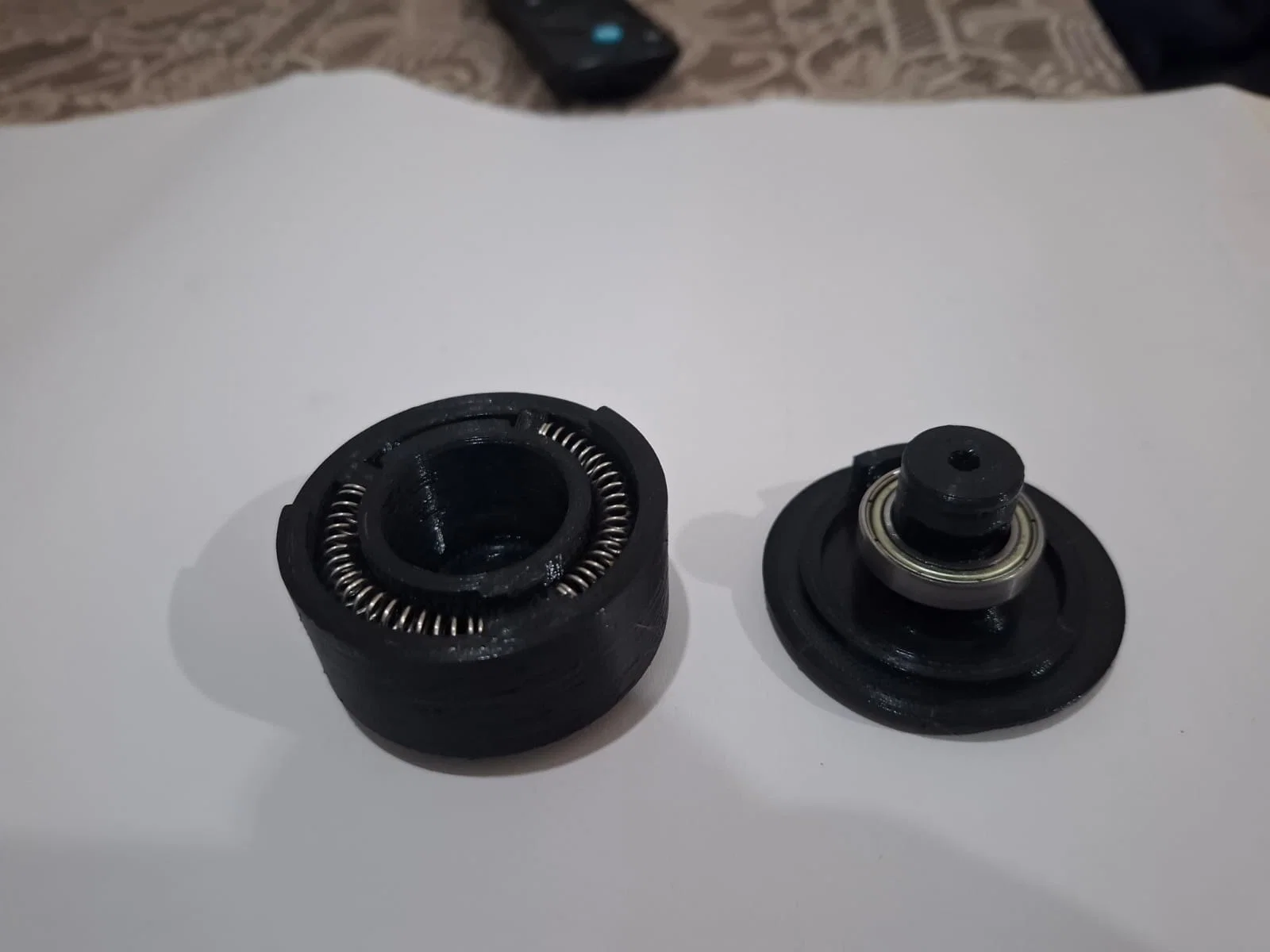

Để hoàn thiện phần lắp ráp, bạn cần in thêm ba miếng đệm được bao gồm trong dự án này. Các ốc vít và vòng bi từ thiết kế Olukelo gốc vẫn được tận dụng, tuy nhiên bạn sẽ cần thêm hai vòng bi cho cơ chế xoay và chín con ốc M3x6 mm ngoài số lượng linh kiện của dự án gốc.

Tính năng đã hoàn thiện

• Cơ chế xoay (trục Z).

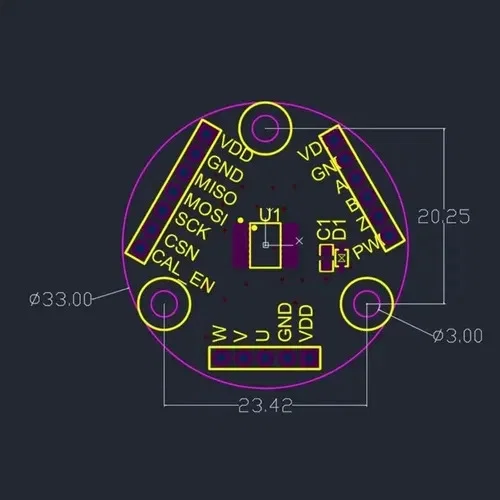

• Tích hợp cảm biến từ tính MT6826S.
• Phần cứng gắn cảm biến và các thay đổi cấu trúc liên quan.

Tính năng dự kiến

• Thiết kế mạch PCB tùy chỉnh.
• Bo mạch điều khiển dựa trên chip RP2350.
• Sử dụng IC mở rộng I/O MCP23S17 cho các nút bấm.
• Tích hợp và kiểm tra toàn diện hệ thống điện tử cho HOTAS.

Lưu ý quan trọng

Dự án này chỉ bao gồm các linh kiện đã được sửa đổi hoặc thiết kế mới. Những thành phần từ dự án Olukelo gốc không bị thay đổi thì bạn cần tải từ trang của tác giả gốc.

Đây là một dự án đang trong quá trình phát triển. Một số chi tiết có thể có sai số nhỏ về kích thước hoặc cần tinh chỉnh đôi chút tùy vào độ chuẩn của máy in và sai số phần cứng. Mọi ý kiến đóng góp, kết quả kiểm tra và gợi ý từ các bạn đều rất đáng quý để cải thiện các phiên bản tiếp theo.
