Bộ đầu nối lưới sắt Wire Grid Connector

VẪN CHƯA HOÀN THIỆN! Mình đang trong quá trình hoàn thiện bộ sản phẩm này.

Bộ đầu nối Wire Grid Connector của CloudedCat

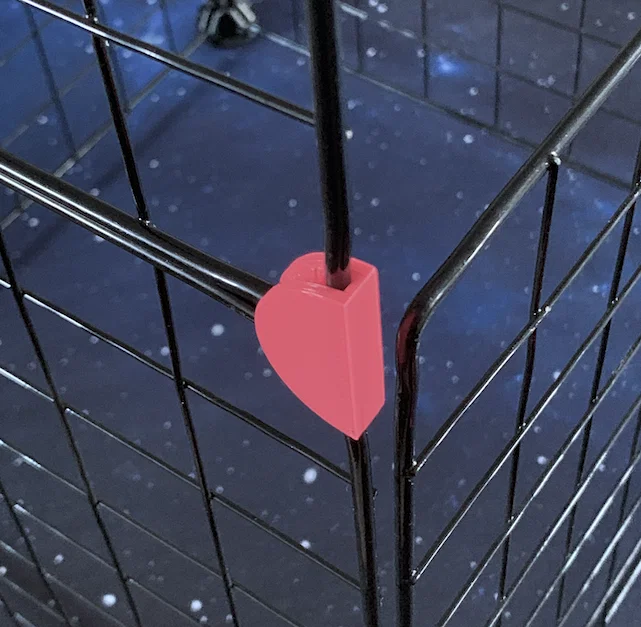

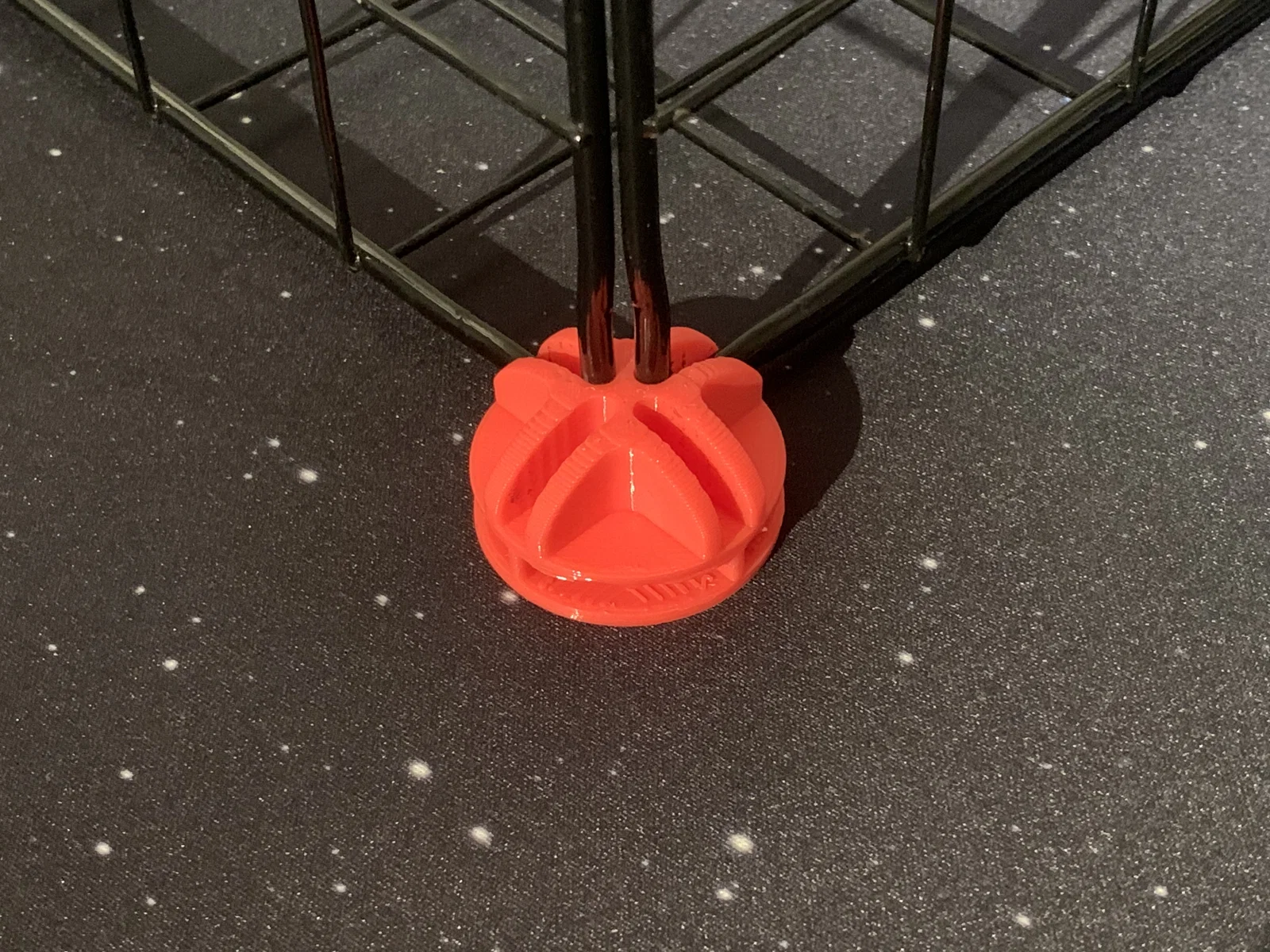

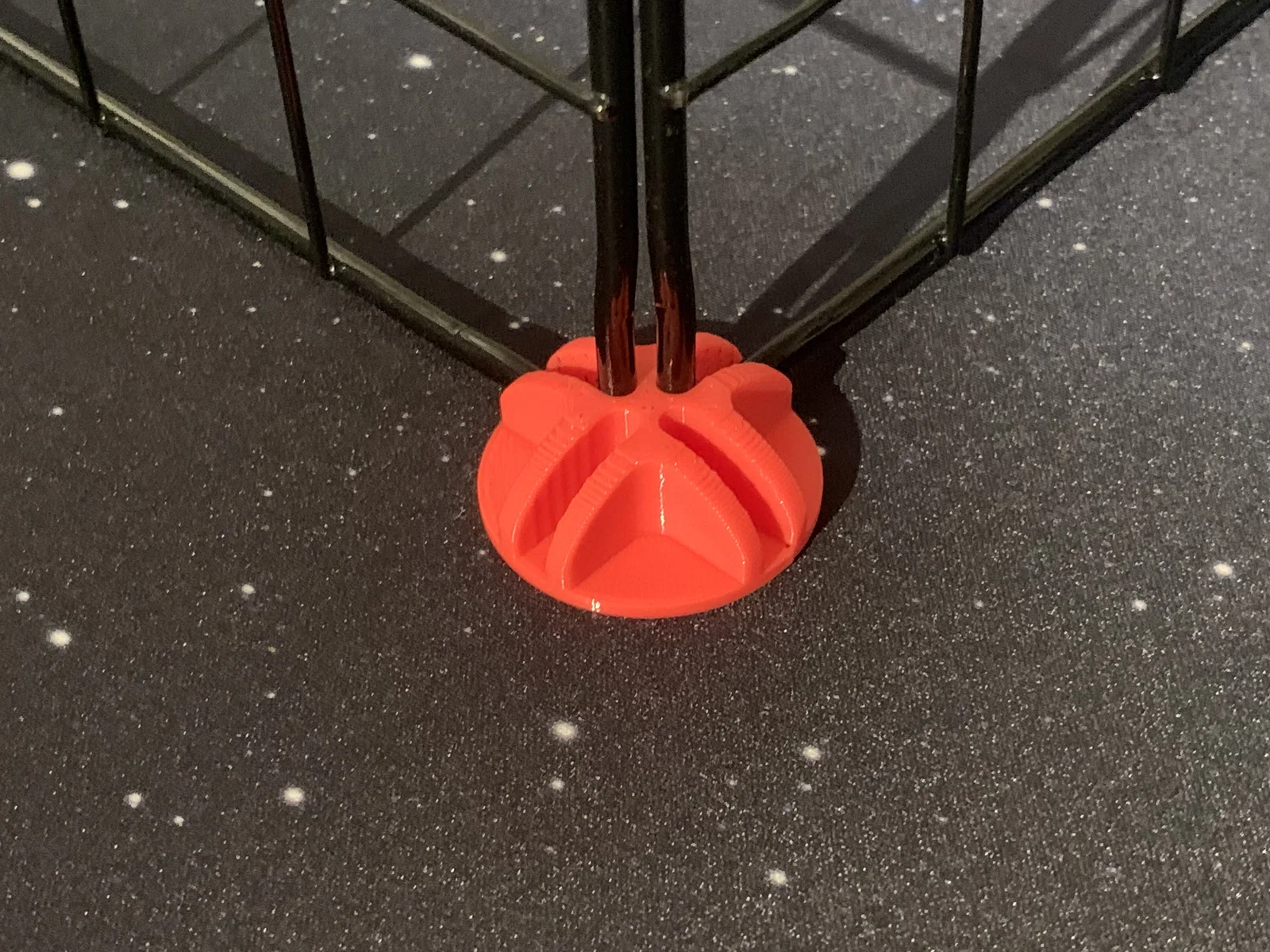

Lưu ý quan trọng: Các đầu nối này đã được thử nghiệm trên khung lưới sắt có đường kính dây là 4 mm. Chiều cao của linh kiện gốc khoảng 20 mm và chiều rộng là 36 mm.

Nếu bạn cần thêm các biến thể khác, cứ thoải mái cho mình biết nhé. Bạn có thể liên hệ với mình ở đây hoặc qua Instagram: https://www.instagram.com/clouded.cat

Cách đặt tên

Để giúp các bạn dễ phân biệt các loại đầu nối, mình đã đặt ra một hệ thống tên gọi như sau.

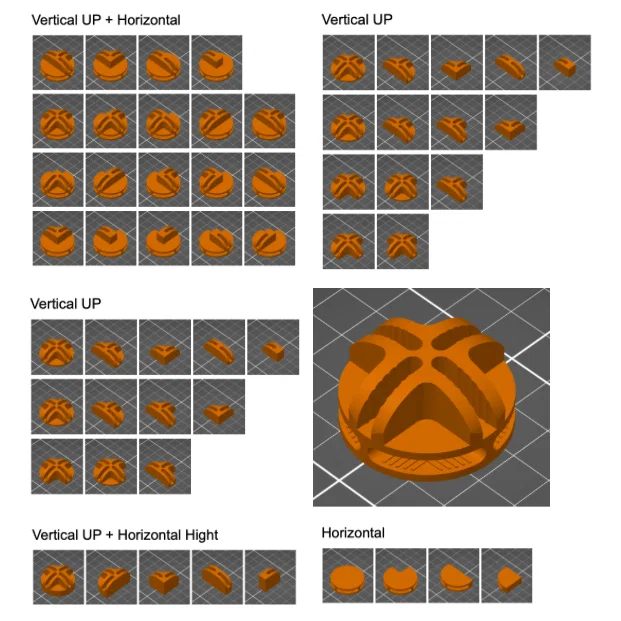

Hình ảnh bên dưới minh họa phiên bản "khủng" nhất với đủ các mặt. Nó được chia thành hai mặt phẳng riêng biệt: mặt ngang (horizontal) và mặt đứng (vertical). Mỗi mặt là tùy chọn, nên đừng lo lắng nếu bạn thấy thiếu một hoặc hai phần nhé!

Mặt phẳng ngang (Horizontal Plane)

Mặt ngang bao gồm hai phần: phần trên và phần dưới, được chia theo các hướng Bắc (N), Đông (E), Nam (S) và Tây (W). Nếu đầu nối dùng cả hai mặt trên và dưới, chúng sẽ được ký hiệu thêm là up/down.

Mặt phẳng đứng (Vertical Plane)

Mặt đứng được chia thành các khu vực Đông-Bắc (NE), Tây-Bắc (NW), Đông-Nam (SE) và Tây-Nam (SW). Phần này không có biến thể nào khác. Một số loại đầu nối chỉ sử dụng chiều cao của mặt ngang, mình ký hiệu là +H.

Thiết lập in, lựa chọn vật liệu và các vấn đề về mô hình

Mình đã in toàn bộ các đầu nối bằng PLA để thử nghiệm nhanh. Hãy nhớ rằng PETG, ABS hoặc ASA có lẽ sẽ mang lại độ bền và sự chắc chắn hơn. Các đầu nối thực tế mà mình dựa vào để tạo mô hình này được làm bằng nhựa ABS.

Đối với các bản in mặt ngang, khi bắt buộc phải dùng support, mình thấy dùng organic support là hiệu quả nhất. Hãy cẩn thận khi tháo support, kẻo làm hỏng luôn cả các đường gờ của đầu nối.

Nếu bạn in mô hình nằm phẳng trên mặt ngang, bạn sẽ gặp một số vấn đề về độ ổn định ở các đường rãnh. Vì thành của mô hình khá mỏng nên hãy cẩn thận khi thao tác. Mình giữ độ mỏng này vì muốn đảm bảo nó tương thích tốt với các đầu nối gốc mà bạn đang có.

Nhật ký cập nhật (Changelog)

26.05.2026

• Thêm mẫu góc T "WireGridConnector_V_N_E_S_H_NE_SE" với hai góc ngang vào thư mục Vertical_UP_Horizontal.

25.05.2026

• Thêm mẫu góc 3 hướng "WireGridConnector_V_N_E_H_NE" vào thư mục Vertical_UP_Horizontal.

22.05.2026

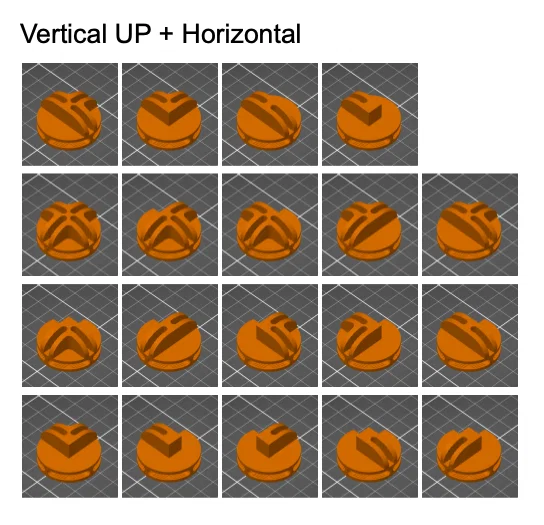

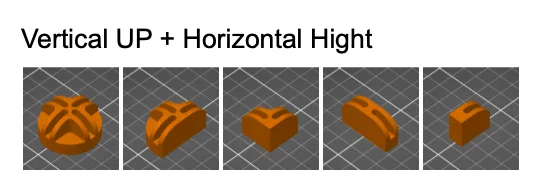

• Làm mới các mẫu "vertical UP plus horizontal hight" và "vertical UP plus horizontal": thêm các mẫu mới với thành cong và nhiều biến thể hơn.

21.05.2026

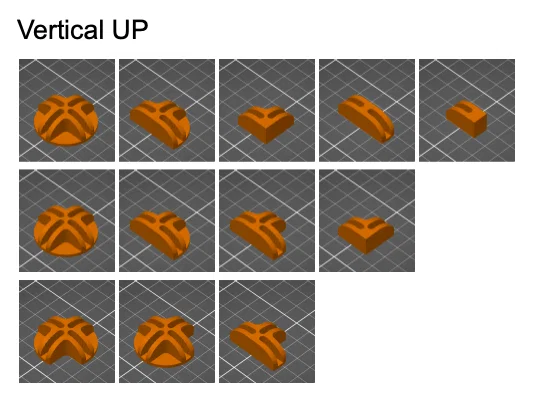

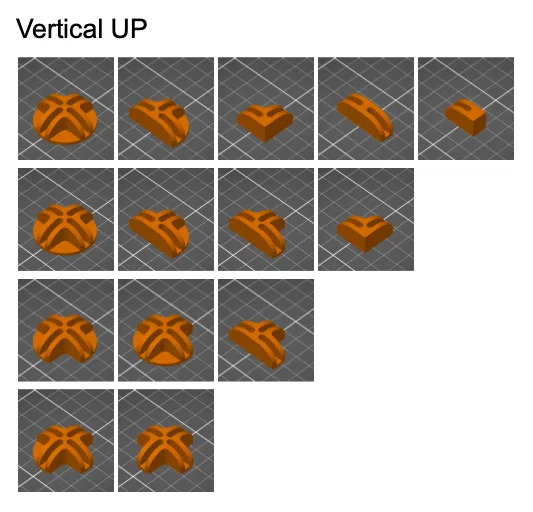

• Làm mới các mẫu "vertical UP" và "horizontal" với tên gọi đồng nhất.
• Cải thiện mặt phẳng "horizontal", tăng độ ổn định bằng cách thiết kế thành cong.

14.05.2026

• Đăng tải lần đầu.
