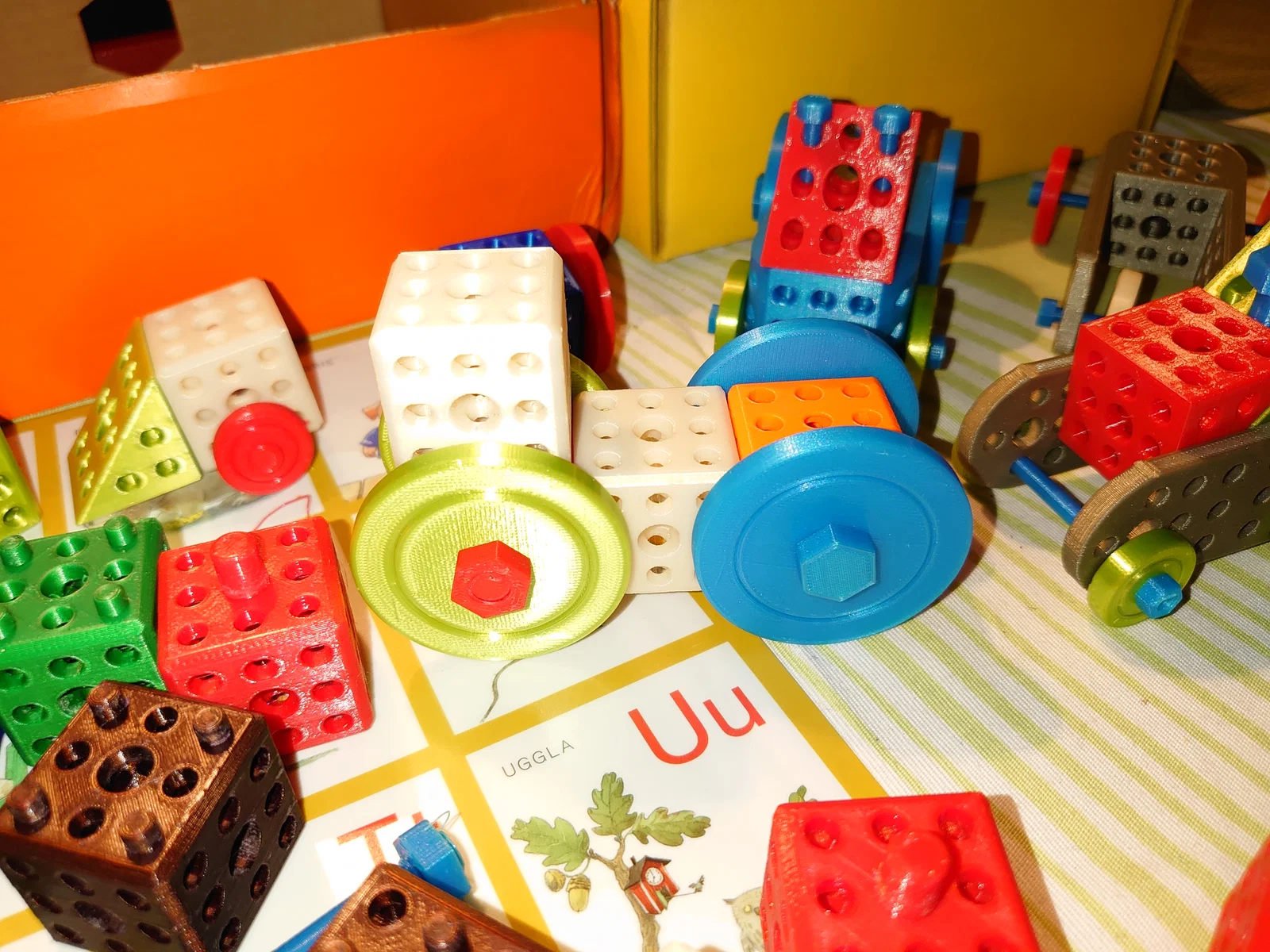

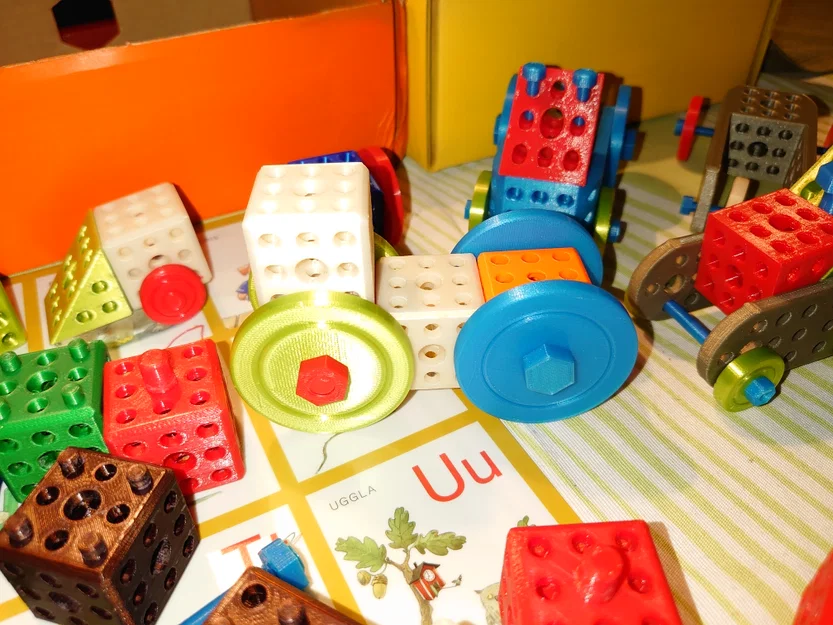

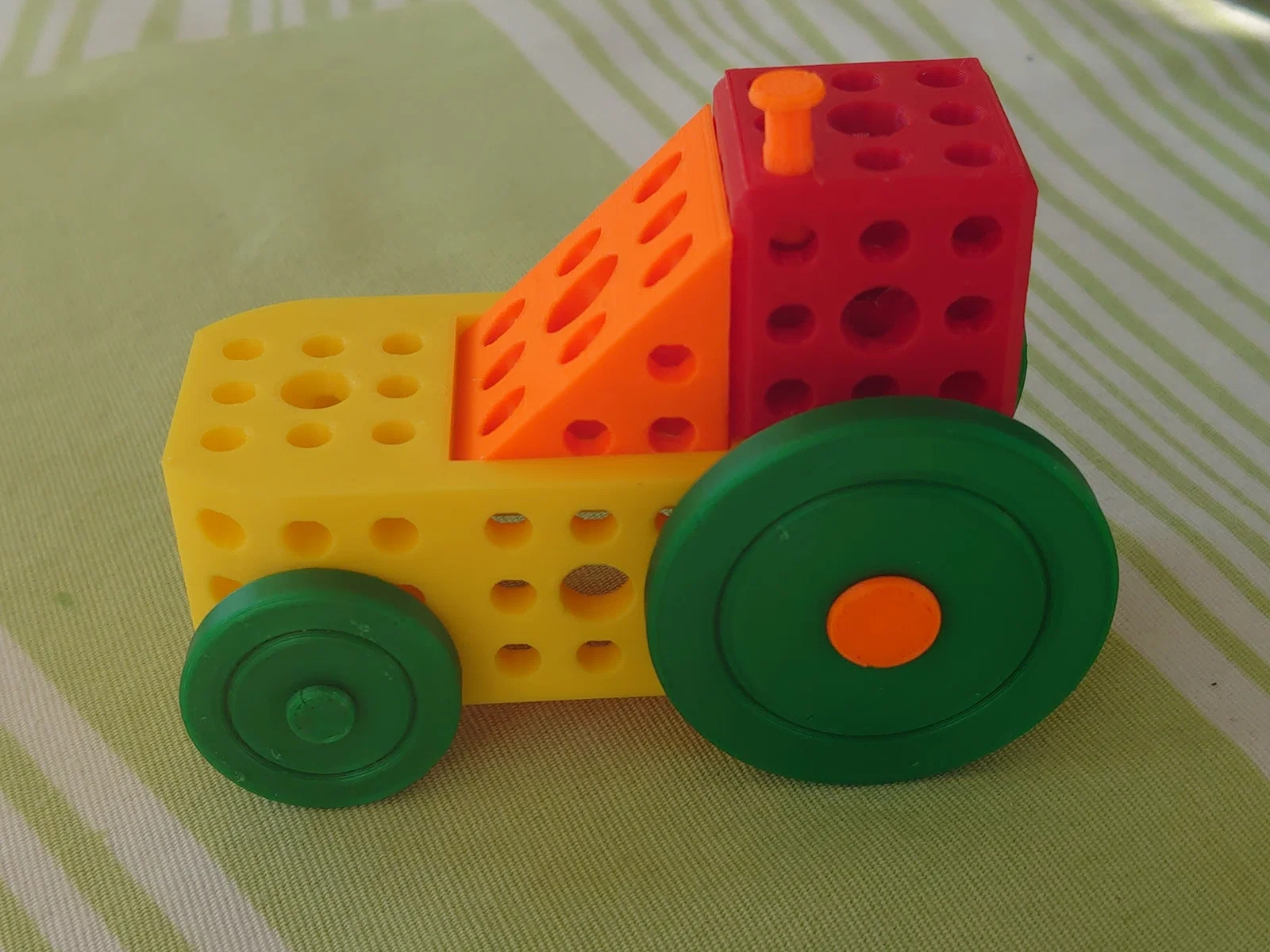

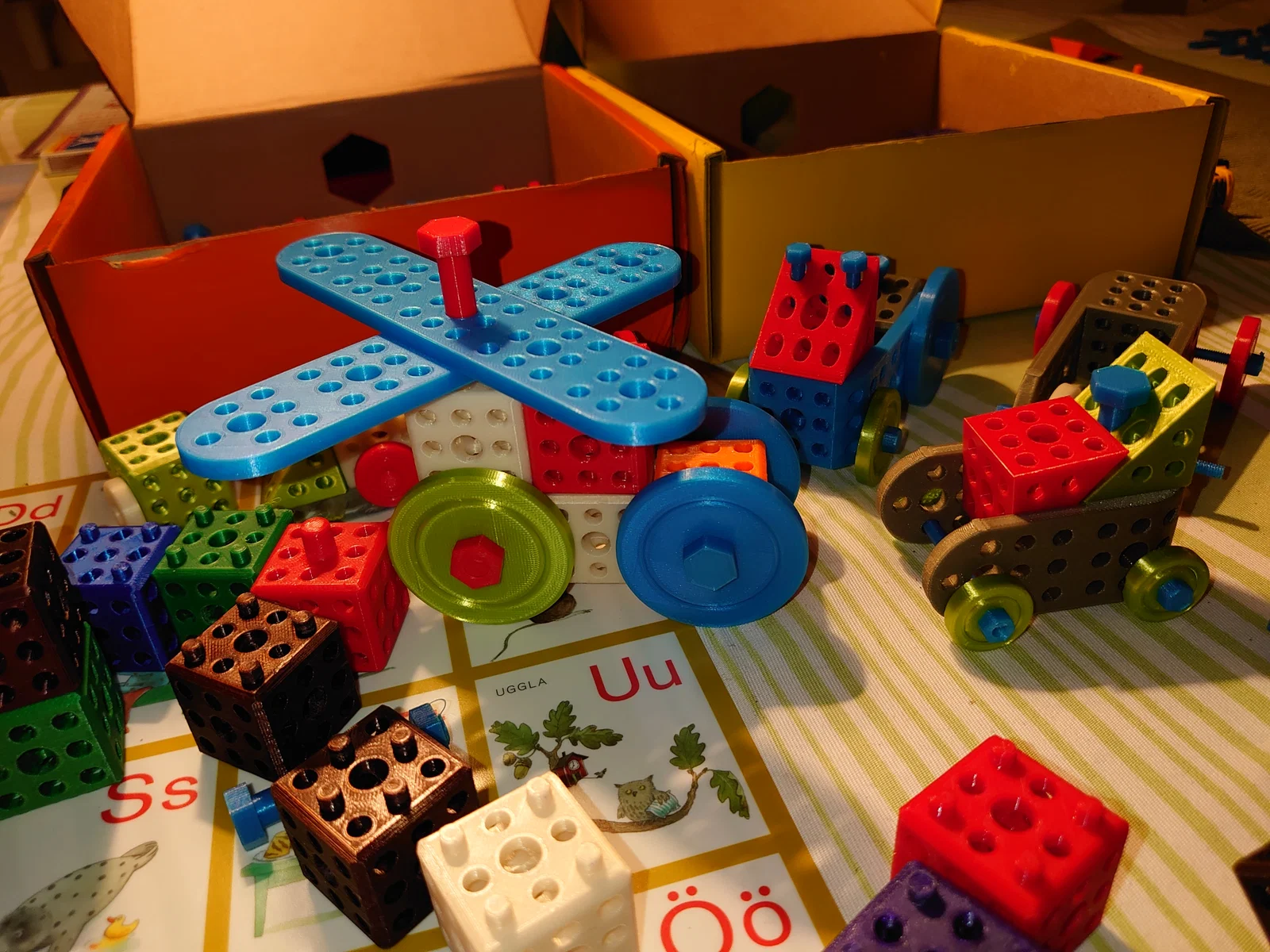

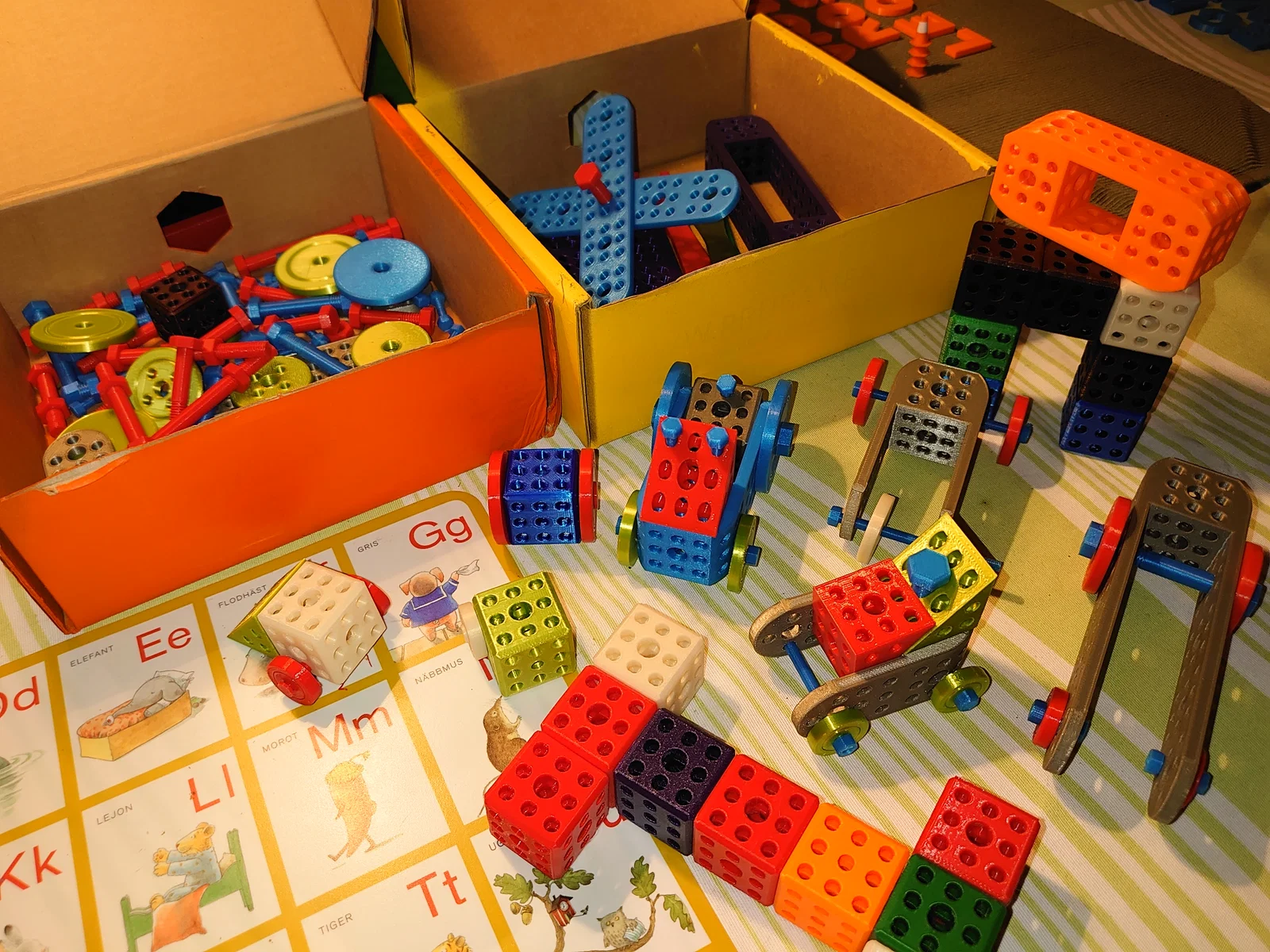

Bộ đồ chơi lắp ráp thú vị

Thỏa sức lắp ráp bất cứ thứ gì bạn muốn với bu lông, đai ốc, bánh xe, chốt và các khối hình lập phương.

Lắp ráp một món quà Giáng sinh xem sao :-)

Hướng dẫn in

HurKulSomHelst

Tệp tin

Ghi chú

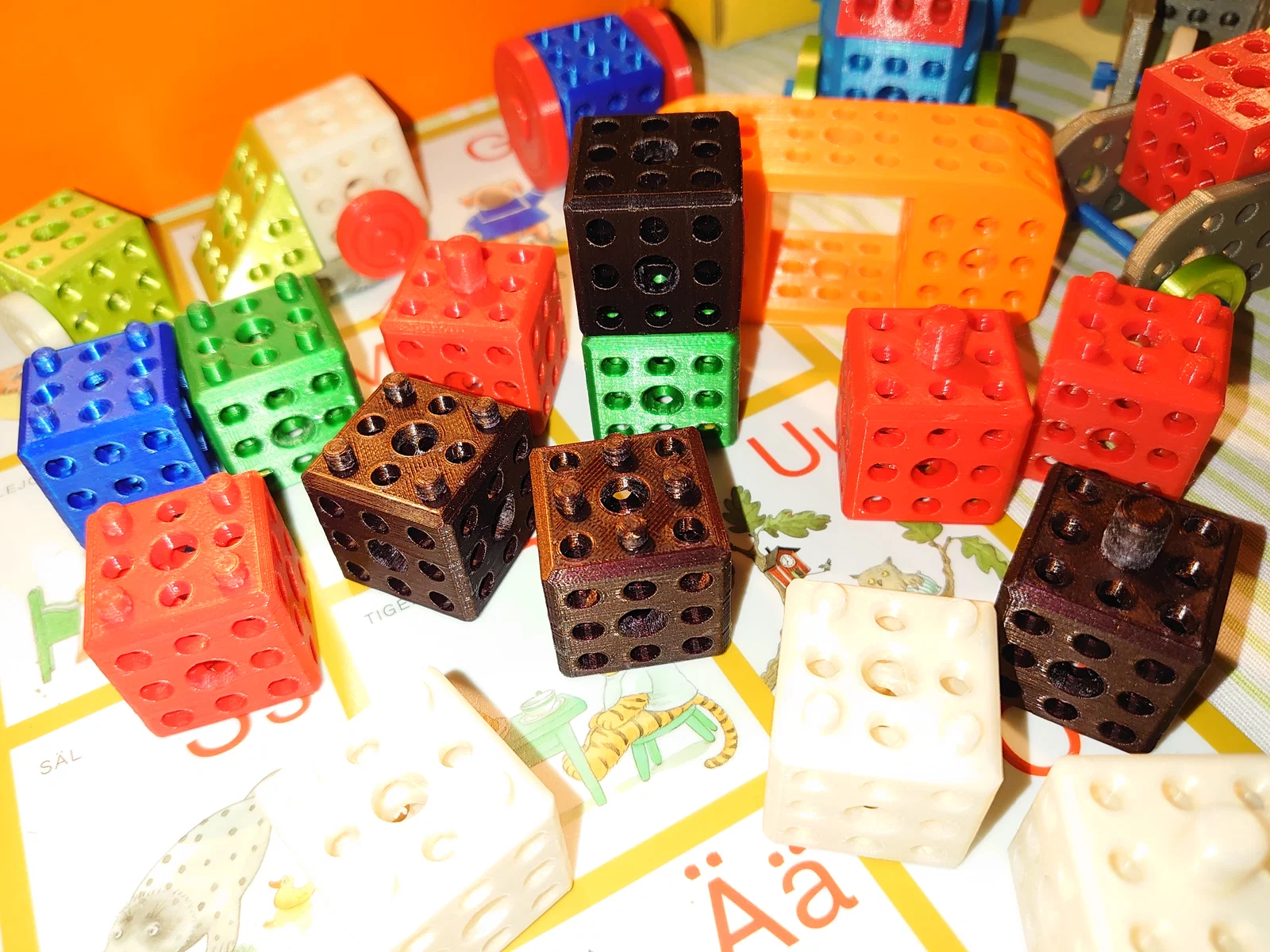

Cube.stl: Một khối lập phương không có khớp nối

Cube Link.stl: Khối lập phương với 4 chốt ở góc

Cube Link B.stl: Khối lập phương với 4 chốt ở giữa

Cube Link C.stl: Khối lập phương với một chốt ở tâm

Cube Triangle.stl: Khối lập phương cắt chéo

Link.stl: Khớp nối ngắn

Link Medium.stl: Khớp nối kích thước trung bình

Link Medium B.stl: Khớp nối trung bình, có đầu ở cả hai phía

Link Lid Medium B.stl: Nắp đậy cho Link Medium B

Link Long.stl: Khớp nối dài

Link Long B.stl: Khớp nối dài, có đầu ở cả hai phía

Link Lid Long B.stl: Nắp đậy cho Link Long B

M4_5 Bolt 14mm.stl: Bu lông 4.5mm, có các kích cỡ 14, 24, 34, 44, 54, 64, 74, 84 mm

M4_5 Nut Scale to 107.8.stl: Đai ốc cho bu lông 4.5mm, chỉnh tỉ lệ (scale) lên 107.8% trong phần mềm slicer

M8 Bolt 15mm.stl: Bu lông 8mm, có các kích cỡ 15, 25, 35, 45, 55, 65, 75, 85 mm

M8 Nut Scale to 106.stl: Đai ốc cho bu lông 8mm, chỉnh tỉ lệ (scale) lên 106% trong phần mềm slicer

Stick 2.stl: Thanh nối, có từ 2 đến 8 đoạn

Wheel 50mm.stl: Bánh xe cho bu lông hoặc chốt 8mm, khuyên dùng với bánh 30mm

Wheel 40mm.stl: Bánh xe cho bu lông hoặc chốt 8mm, khuyên dùng với bánh 22mm

Wheel Pin Big.stl: Chốt cho bánh xe lớn *2)

Wheel Pin Small.stl: Chốt cho bánh xe nhỏ *2)

Fast nyckel 13mm v1.stl: Dụng cụ vặn bu lông và đai ốc tất nhiên rồi :-) *1)

Lưu ý

*1) Đối với chìa khóa 7.5mm (cho loại M4.5), hãy chỉnh tỉ lệ về 57.7% trong phần mềm slicer, áp dụng cho cả X, Y và Z.

*2) Có thể hơi chặt, nhưng khi đã lắp vào thì bánh xe vẫn sẽ quay trơn tru.

Tương thích với: https://www.prusaprinters.org/prints/40925-raspberry-pi-case-for-camera-with-flexible-stand

Ghi chú thêm

Mình thấy rằng các loại nhựa in (filament) khác nhau sẽ có đặc tính khác nhau. Đôi khi chốt lắp vừa khít, đôi khi lại quá chặt hoặc quá lỏng. Bạn cứ thử nghiệm nhé, nếu không khớp theo cách này thì có thể thử cách khác. Có lẽ bạn sẽ cần phải "tập luyện" một chút cho các khớp nối. Chúc bạn vui vẻ!
