Cube Puzzle - Mô hình xếp hình khối lập phương thử thách trí tuệ

Tác giả OlegC

Lượt tải
1
Lượt coi
59

File 6 119,8 KB

  • cube_puzzle-plug-l_1780295957.stlSTL · 26,9 KB
  • cube_puzzle-curve_1780295958.stlSTL · 26,3 KB
  • cube_puzzle-straight_1780295959.stlSTL · 5,9 KB
  • cube_puzzle-end_1780295960.stlSTL · 32 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

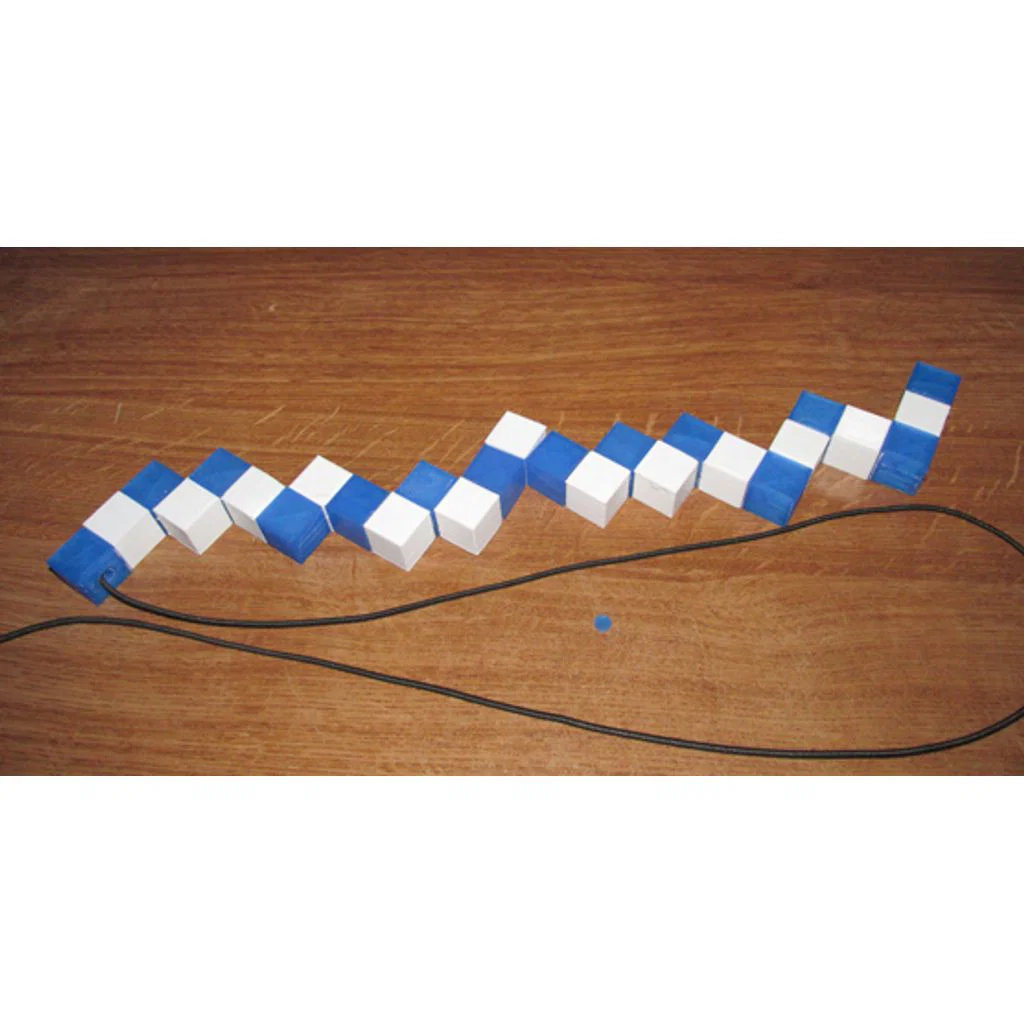

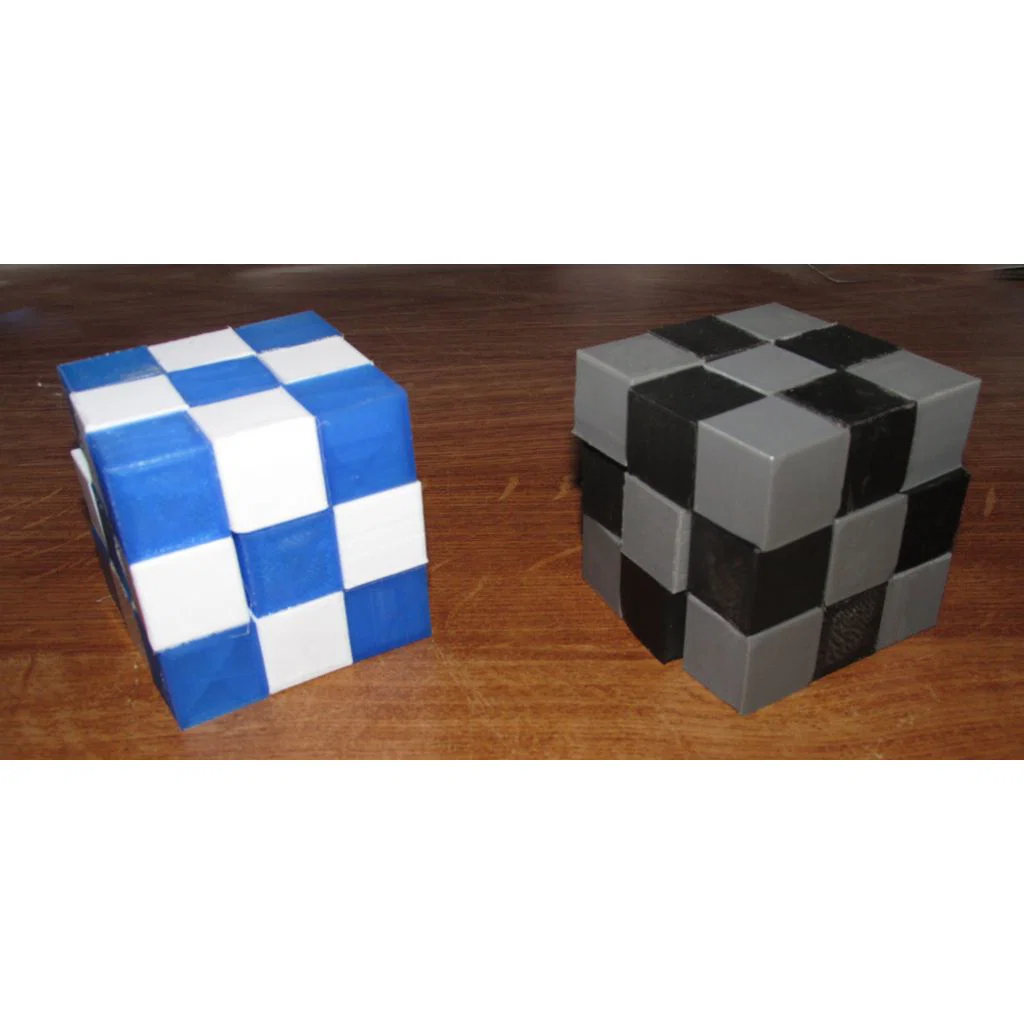

Đây là khối rubik dạng xếp hình đơn giản để thử thách trí thông minh của bạn hoặc bạn bè. Ban đầu nó là một dải các khối lập phương nối dài và bạn cần xoay chuyển chúng để tạo thành một khối lập phương 3x3. Bạn chỉ cần một sợi dây thun đàn hồi dài 3mm x 560mm để xâu tất cả các mảnh lại với nhau.

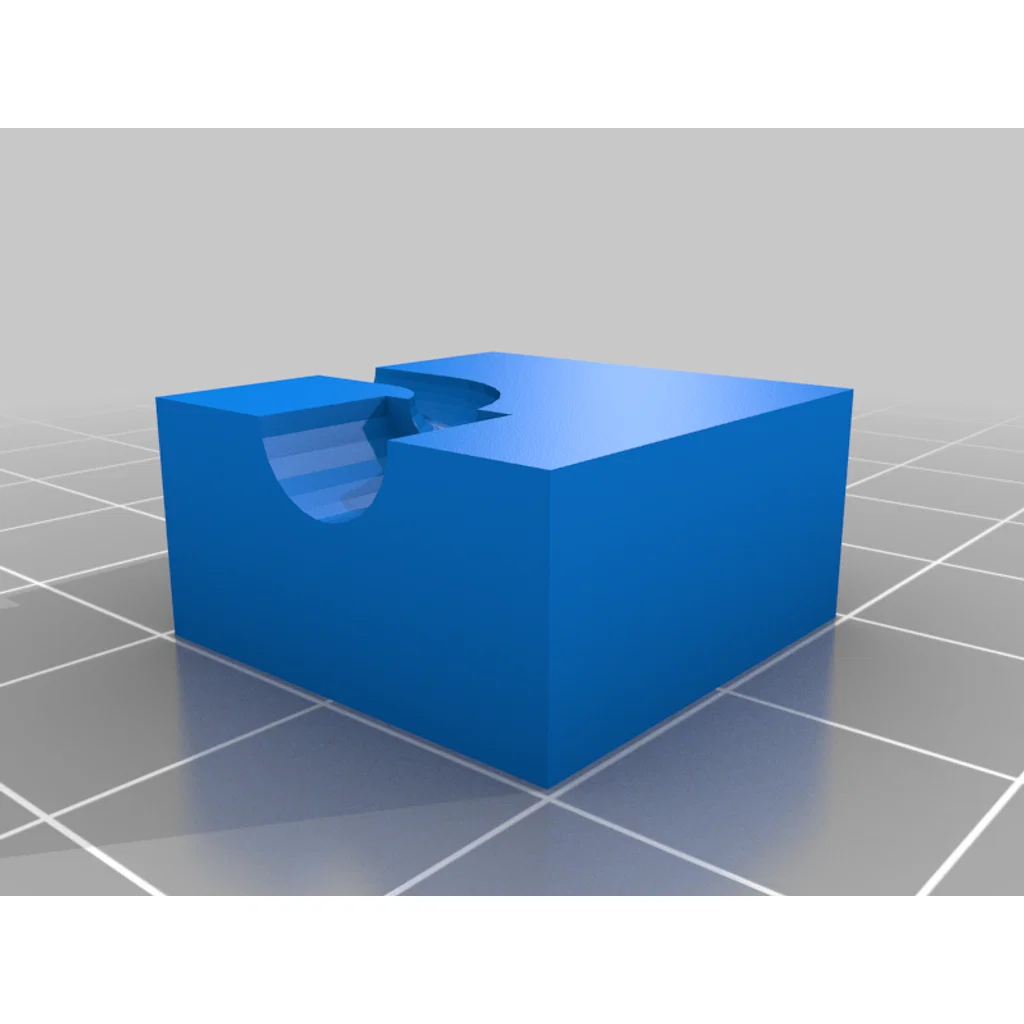

Lưu ý: Mình đã thêm một file STL đầu mút nửa khối để bạn in thử, kiểm tra xem các lỗ có khớp không trước khi in hết. Sau đó, bạn có thể điều chỉnh thông số trong phần mềm slicer nếu cần.

IN ẤN:

  • Vị trí: In như hình hiển thị.
  • Vật liệu: Loại nào cũng được, nhưng nên dùng hai màu khác nhau.
  • Độ phân giải: 0.15.
  • Độ bám dính: Skirt.
  • Hỗ trợ (Supports): Không cần.

LẮP RÁP:

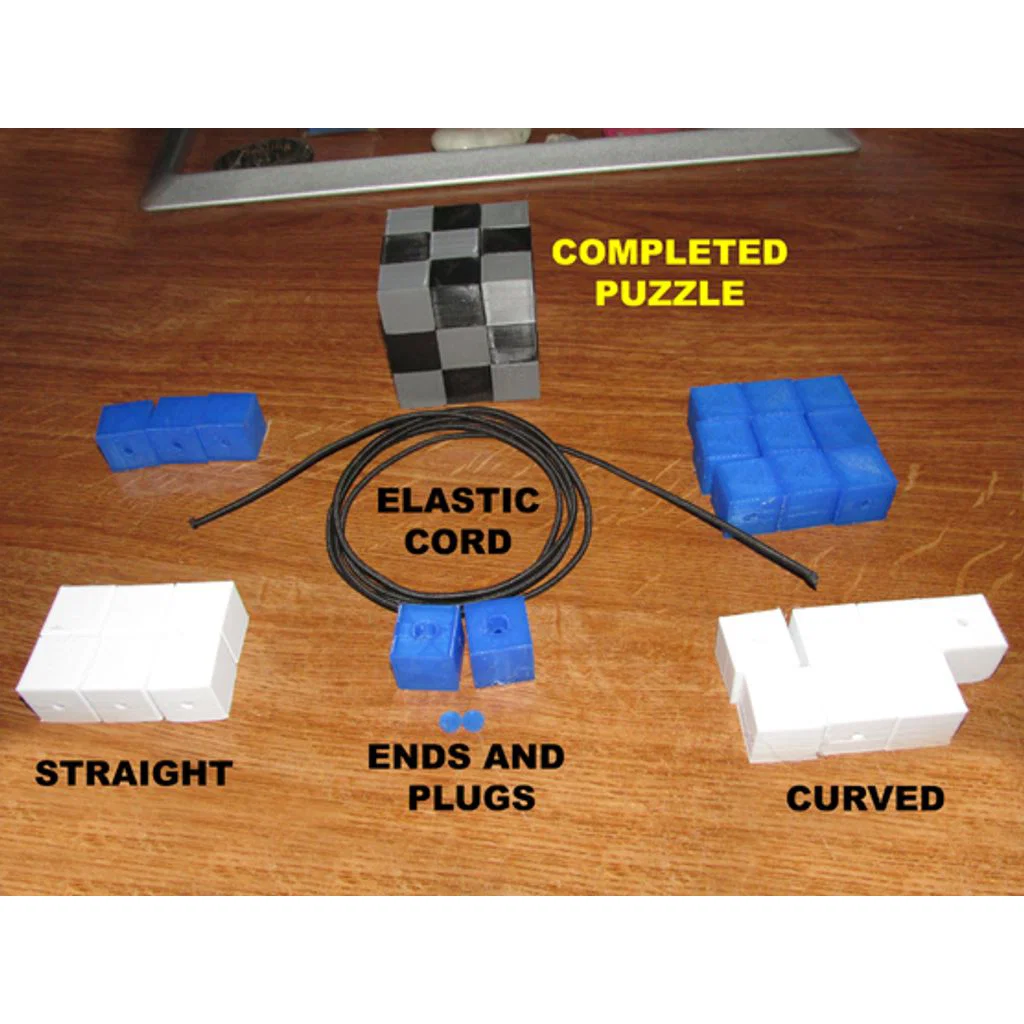

Sau khi in xong, bạn sẽ có tổng cộng 27 khối lập phương và 2 chốt chặn. Hãy xem hình hướng dẫn lắp ráp để biết thứ tự xâu dây thun. Số lượng từng mảnh và màu sắc cần thiết như sau (màu sắc được chỉ định theo hình lắp ráp):

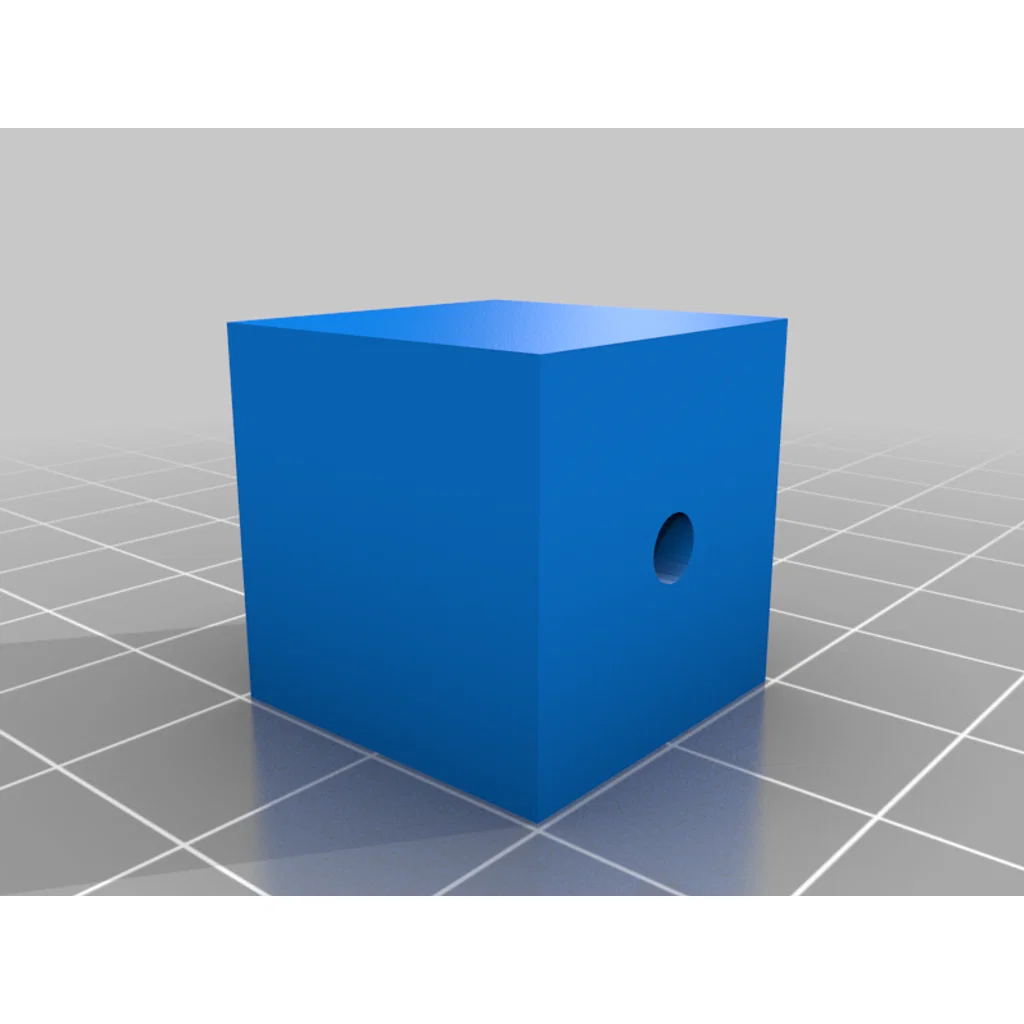

  • Thẳng (Straight) = 9 (3 Đỏ - 6 Trắng)
  • Cong (Curves) = 16 (9 Đỏ - 7 Trắng)

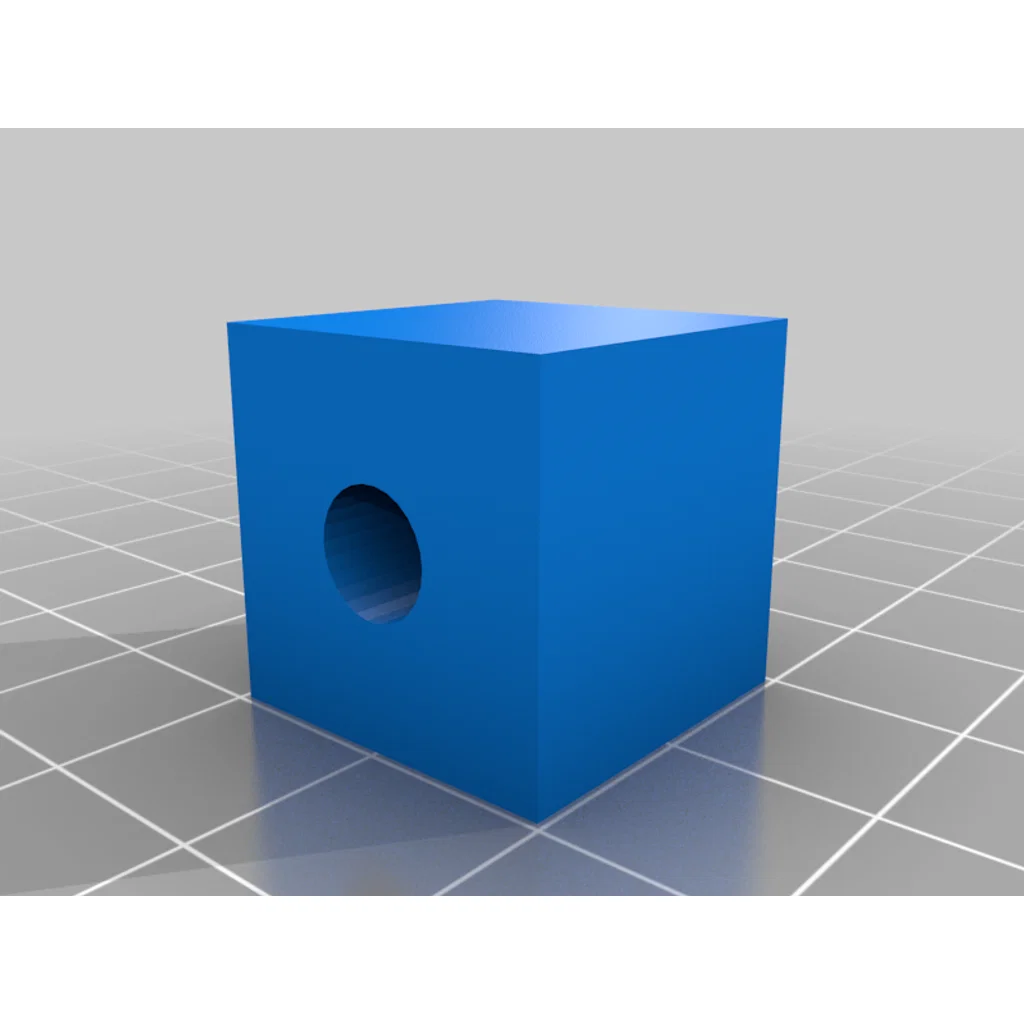

  • Đầu mút (Ends) = 2 (Đỏ)
  • Chốt (Plugs) = 2 (Đỏ)

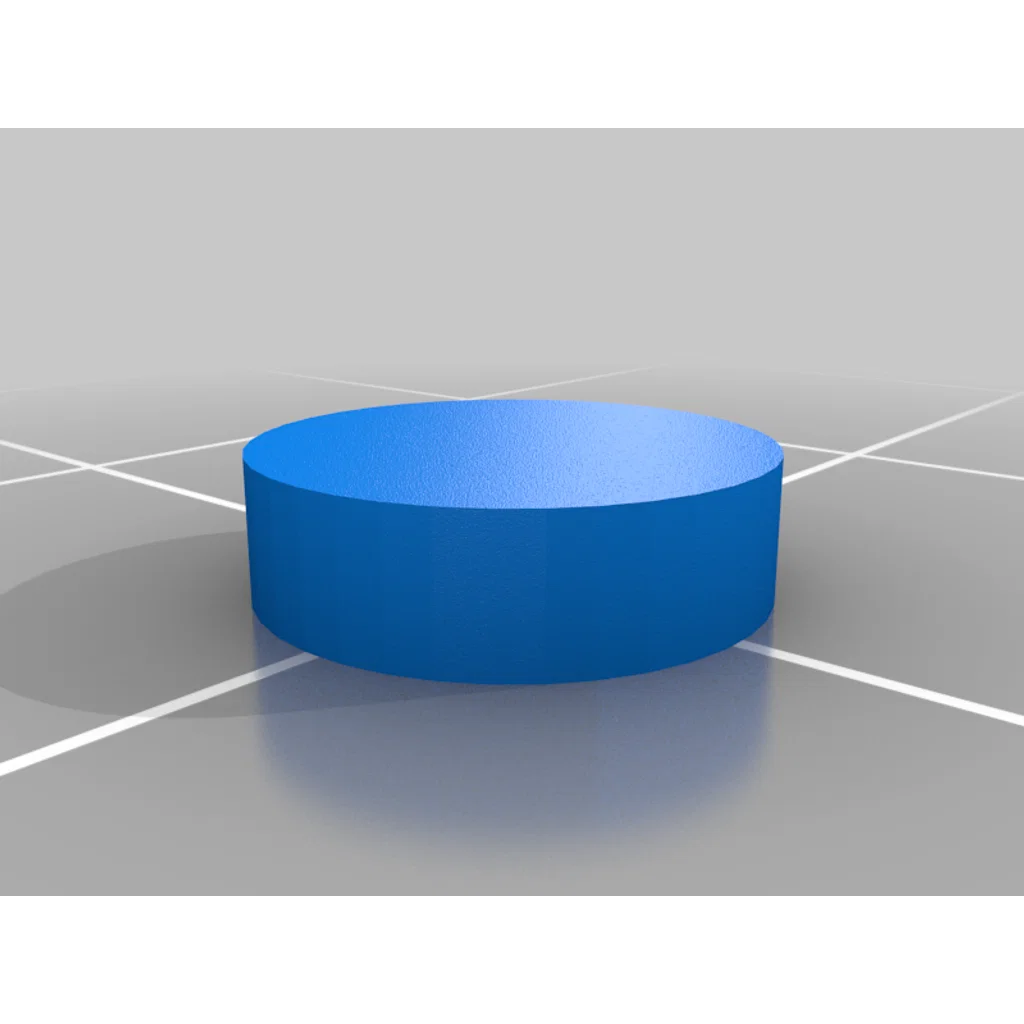

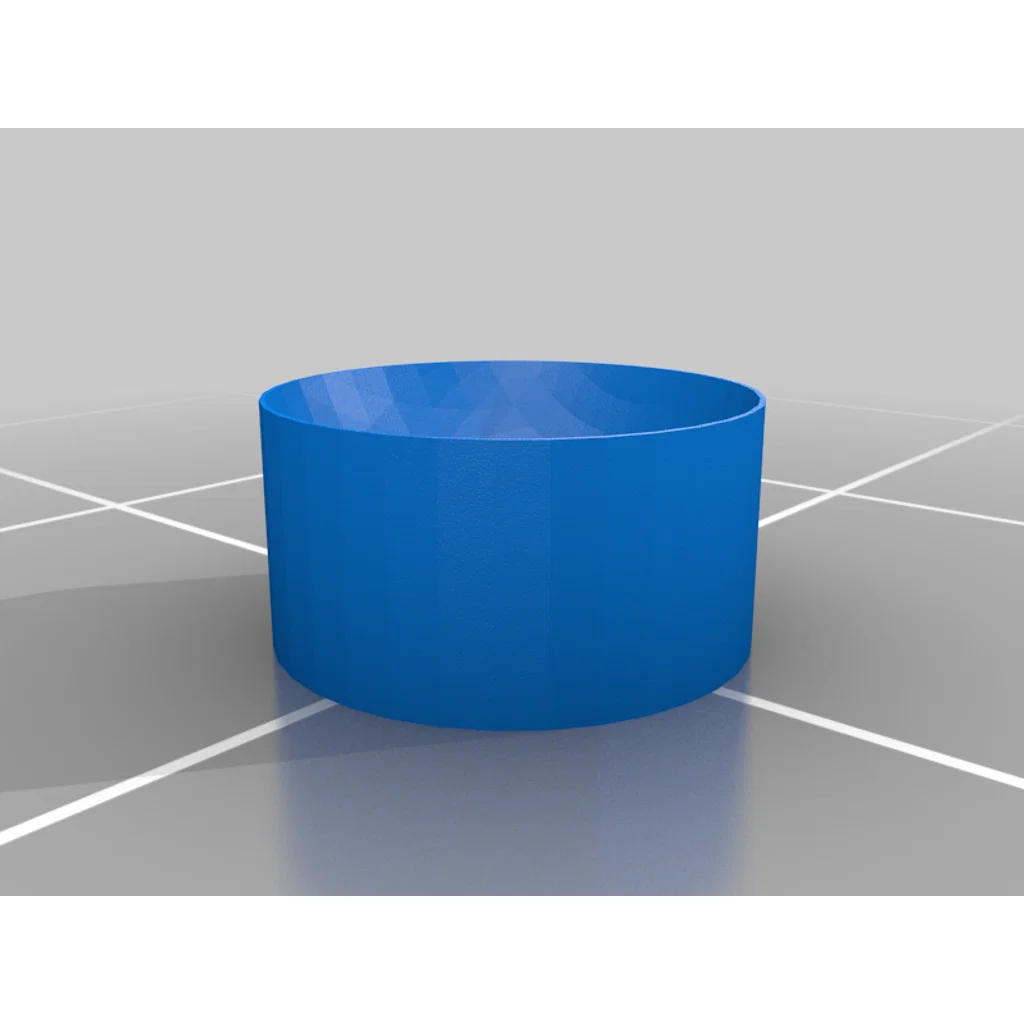

Lưu ý: Có hai file STL cho chốt. Một loại dày 0.069" (1.75 mm), loại có chữ "L" ở cuối dày 0.125" (3.175 mm) và có chỗ lõm bên trong để giấu đầu dây. Cả hai đều dùng tốt.

  1. Xỏ một khối đầu mút vào dây thun, tạo một cục keo epoxy ở đầu dây và để khô hoàn toàn (khoảng 30 phút).
  2. Đảm bảo nút thắt không bị tuột qua lỗ của khối lập phương.

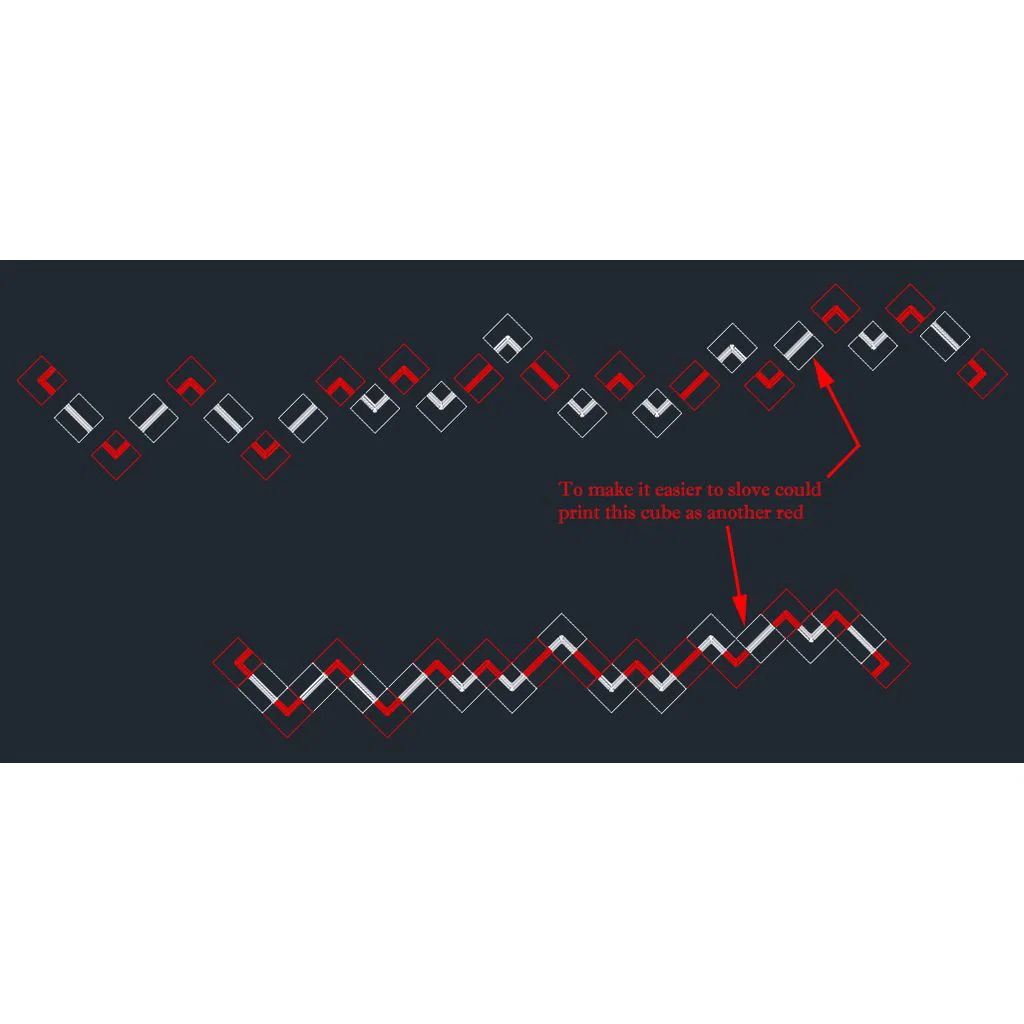

  3. Xỏ các khối còn lại theo thứ tự như hình hướng dẫn cho đến khối đầu mút cuối cùng.
  4. Kéo các khối sát lại với nhau sao cho dây không bị chùng.

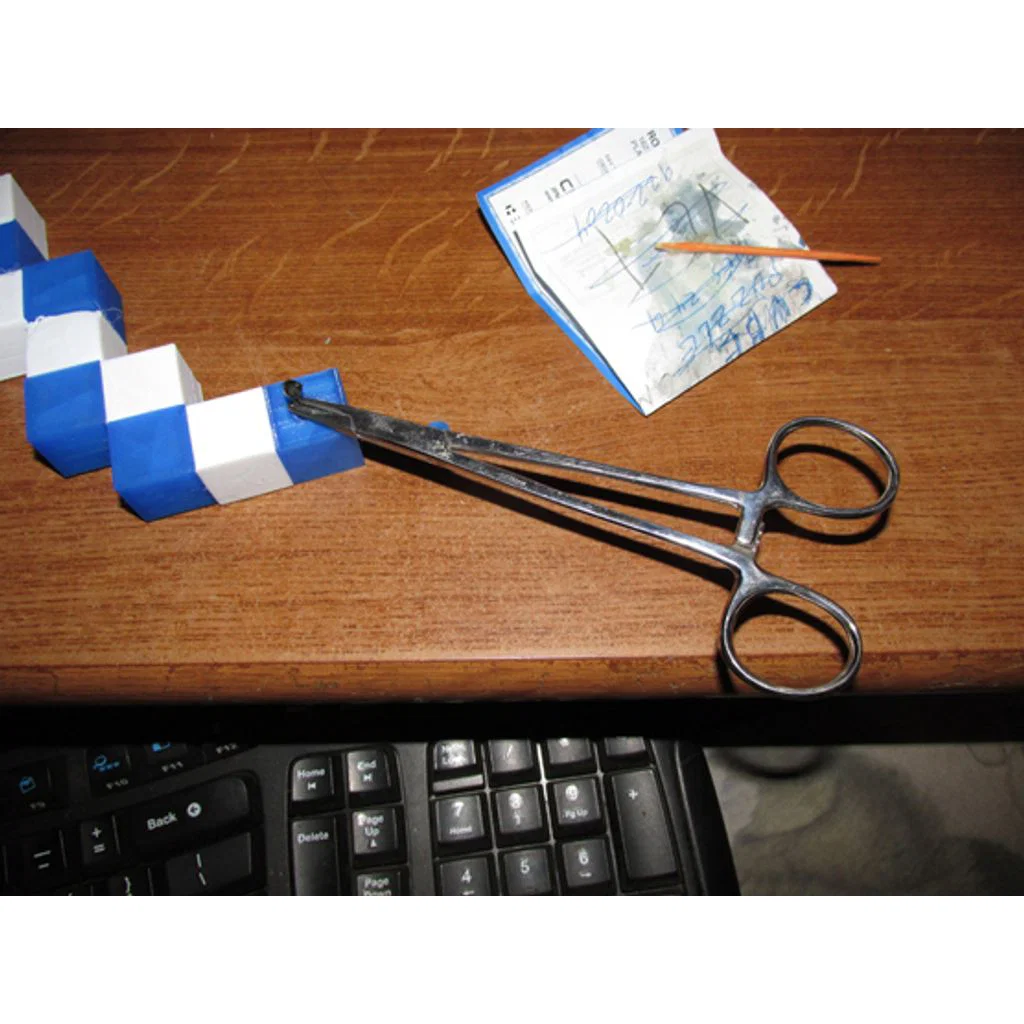

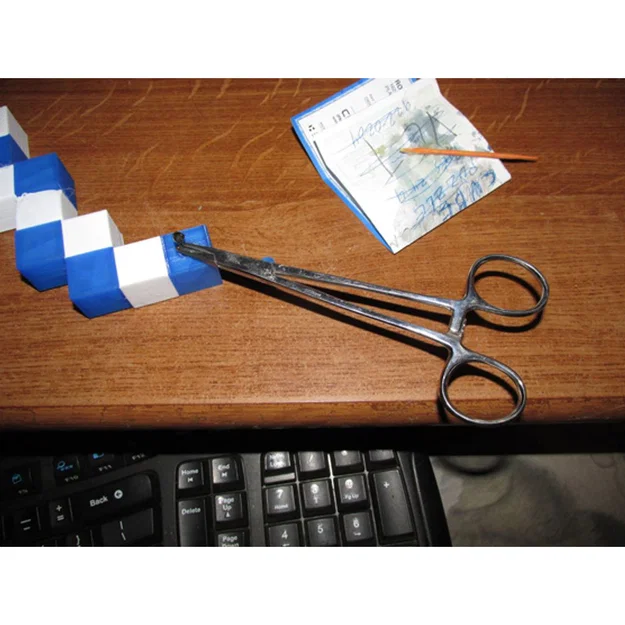

  5. Kéo căng dây hết mức có thể và dùng kìm kẹp lại để giữ đầu dây không bị tuột vào trong.
  6. Cắt bớt dây, chỉ để thừa khoảng 1/2 inch (1.27 cm), bôi keo epoxy vào đầu dây rồi để khô.
  7. Gắn các chốt vào vị trí. Các chốt này được thiết kế để ấn chặt vào, nhưng nếu muốn chắc chắn hơn bạn có thể dán thêm keo.
  8. Các khối nên nằm sát nhau nhưng vẫn đủ linh hoạt để kéo giãn ra khi chơi.
