Giá đỡ phim 35mm Half-frame tương thích Pentax 17 và đế Valoi

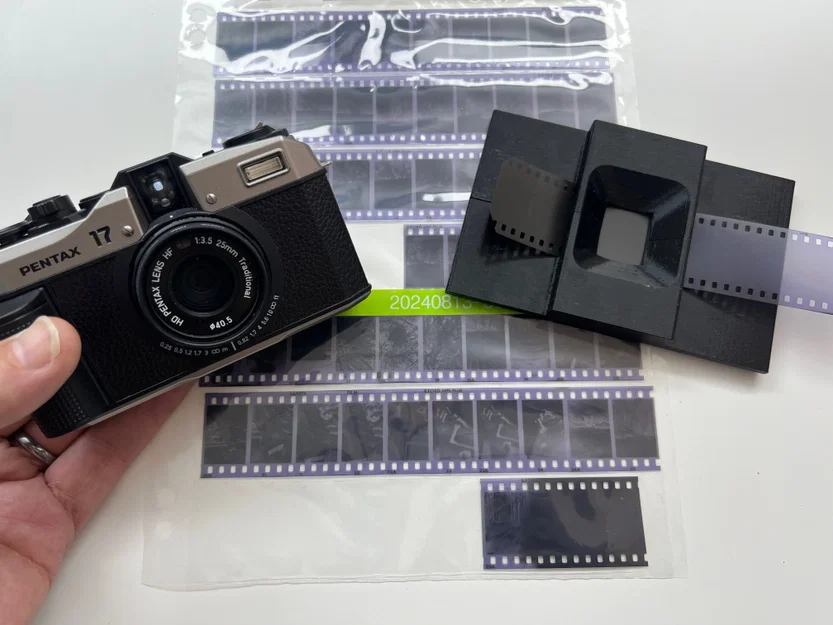

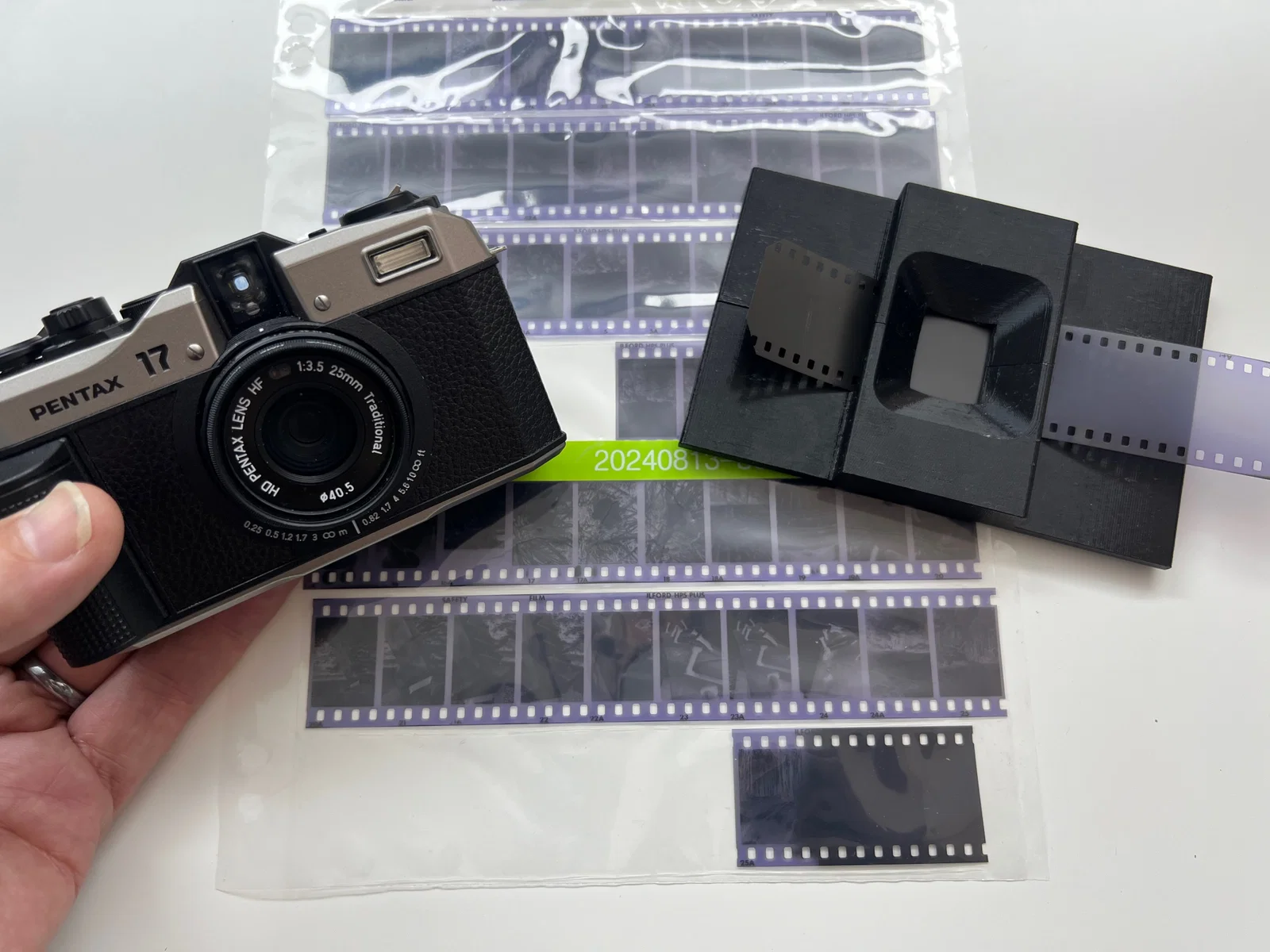

Đây là giá đỡ phim (negative holder) dùng cho phim 35mm half-frame, ví dụ như những thước phim được chụp từ máy ảnh Pentax 17 mới.

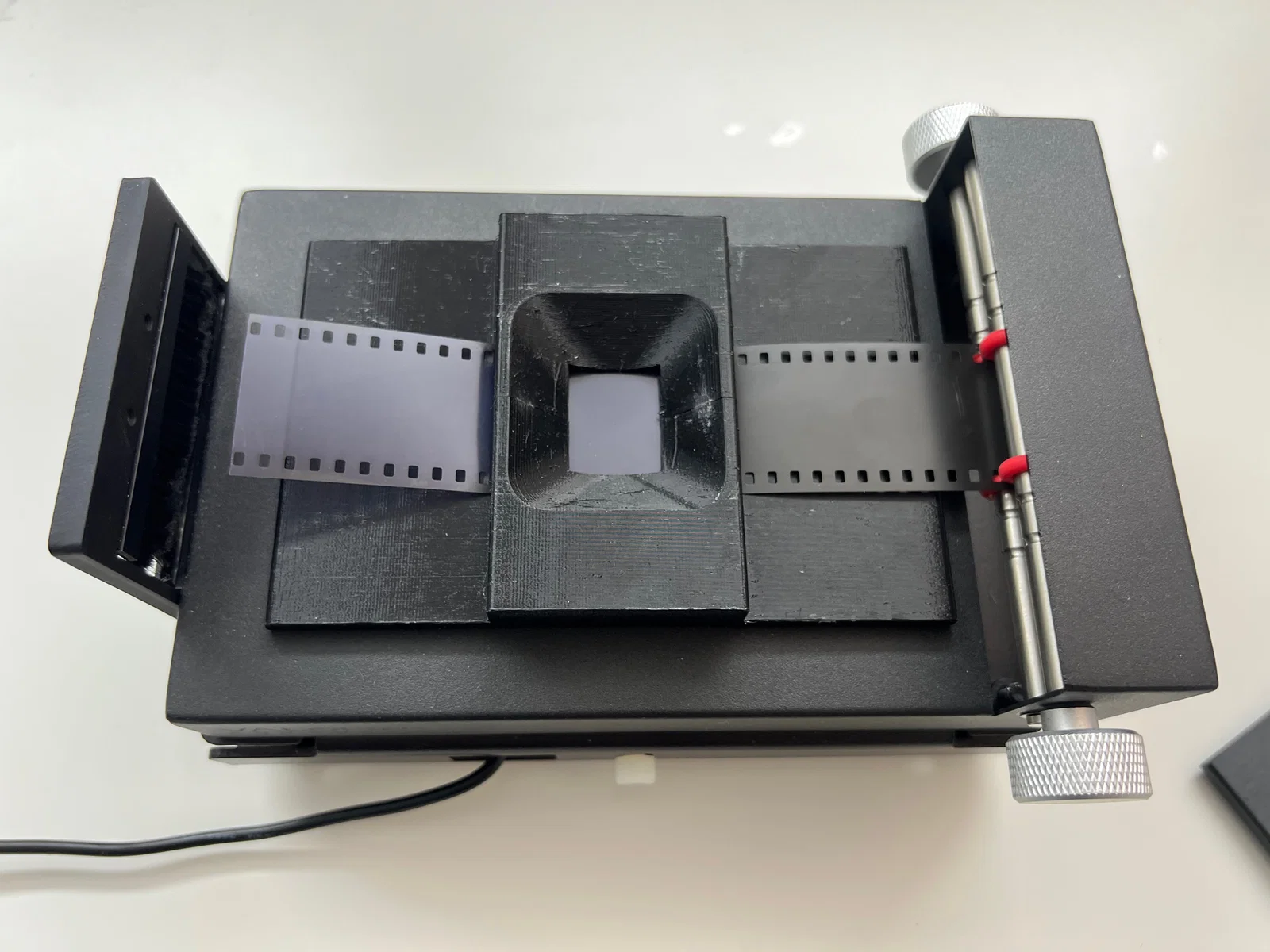

Giá đỡ này có các mấu (lugs) và kích thước chuẩn để gắn vừa khít vào đế Valoi360 advancer, nhưng bạn vẫn có thể dùng nó với bất kỳ nguồn sáng nào khác.

Mình có đính kèm tệp FreeCAD để các bạn có thể tự chỉnh sửa tùy ý. Các thông số quan trọng đã được thiết lập trong bảng tính (spreadsheet), nên bạn có thể dễ dàng điều chỉnh cho phù hợp với nhu cầu của mình.

Hướng dẫn in:

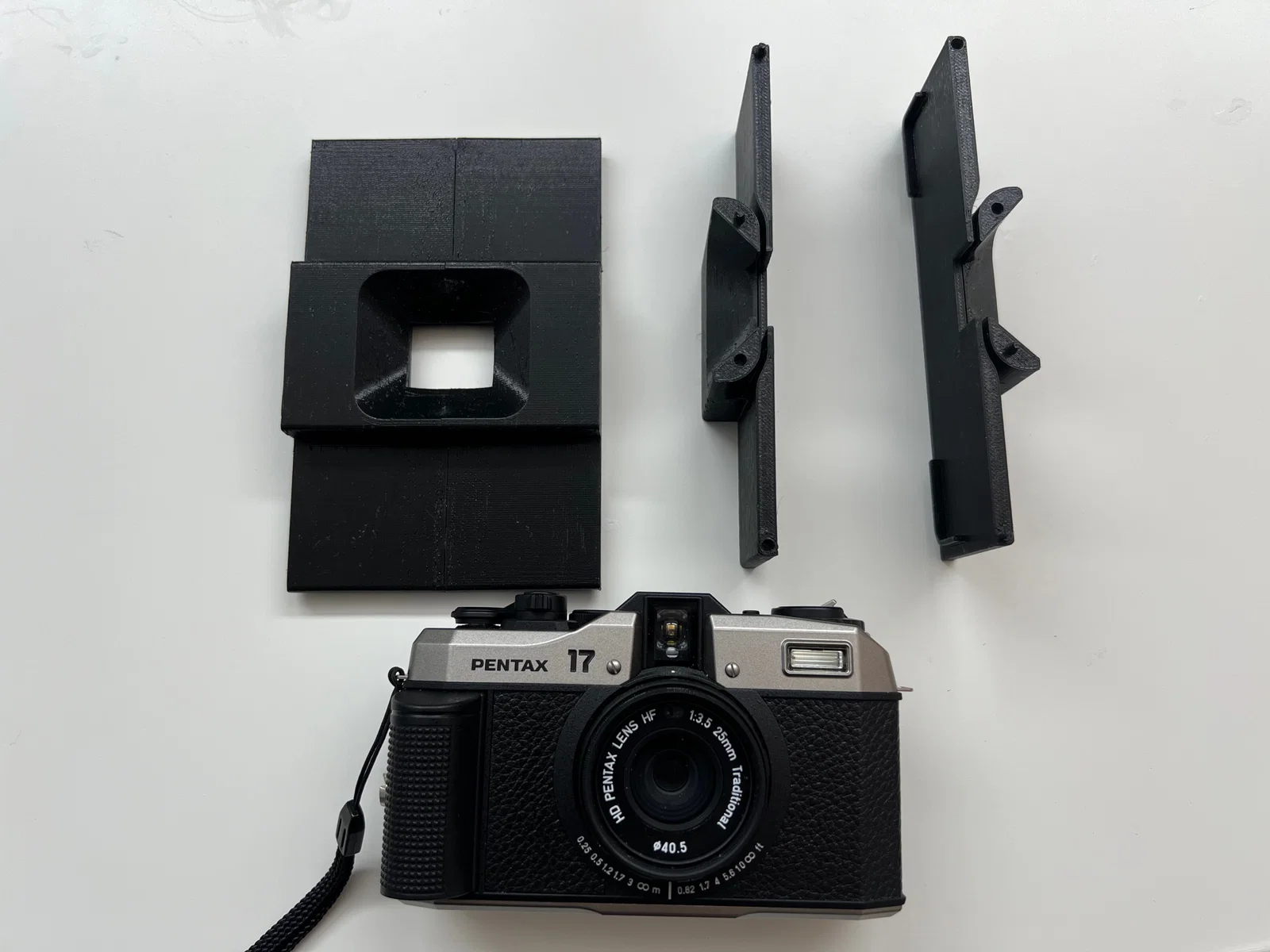

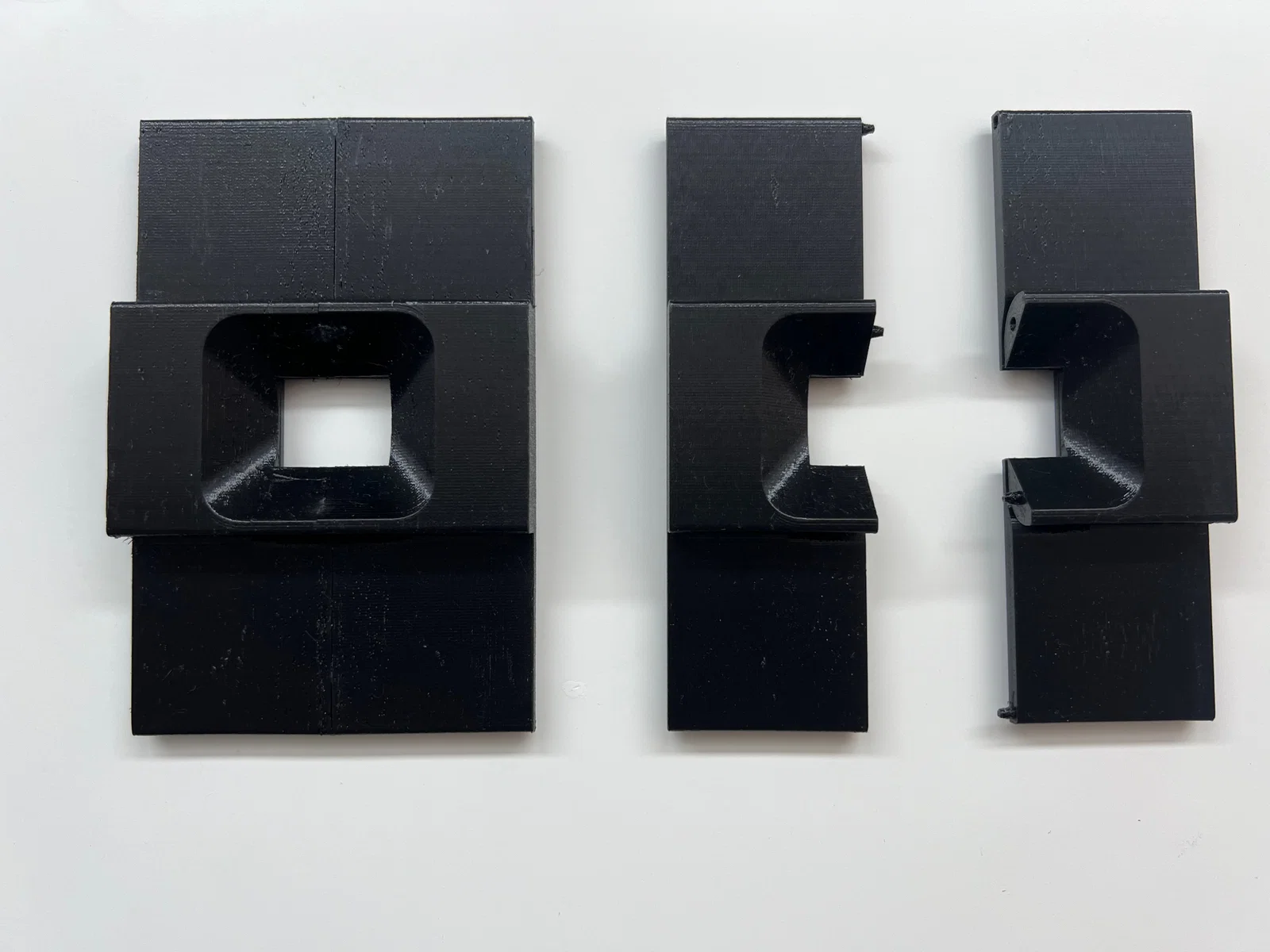

Bạn cần in 2 miếng, đặt nằm nghiêng với phần chốt hướng lên trên. Điều này cực kỳ quan trọng để đường dẫn phim thẳng hàng với lớp in và không bị gờ. Mình đã in bằng nhựa Prusament PETG với chế độ hỗ trợ (supports) chỉ trên bàn in (build platform) - phần support này chủ yếu để đỡ các mấu ở bên dưới.

Lưu ý quan trọng:

• Bạn sẽ cần phải làm sạch bản in khá kỹ sau khi in xong. Tuyệt đối đừng dùng giấy nhám hay các vật liệu mài mòn vì cát nhám sẽ bám vào đường dẫn và làm trầy xước phim của bạn.
• Trước khi dán keo, hãy đảm bảo rằng bạn có thể luồn một đoạn phim qua thiết bị sau khi lắp ráp. Sau khi đã luồn được một đoạn phim đầu tiên trơn tru, bạn hãy dùng nó để kéo theo đoạn phim thứ hai. Cứ thế, đẩy qua đẩy lại hai lớp phim cho đến khi đường dẫn đủ trơn để một dải phim đơn có thể di chuyển tự do.
• Chỉ nên dán keo sau khi đã đảm bảo đường dẫn hoàn toàn trơn tru. Hãy thật cẩn thận đừng để keo dính vào bên trong đường dẫn phim nhé.
