CC1 Canvas Rear Relocation - Di dời bộ Canvas cho Centauri Carbon 1

CẬP NHẬT: Đã thay đổi thiết kế cho bộ dẫn sợi Filament

Di dời Canvas cho Centauri Carbon 1

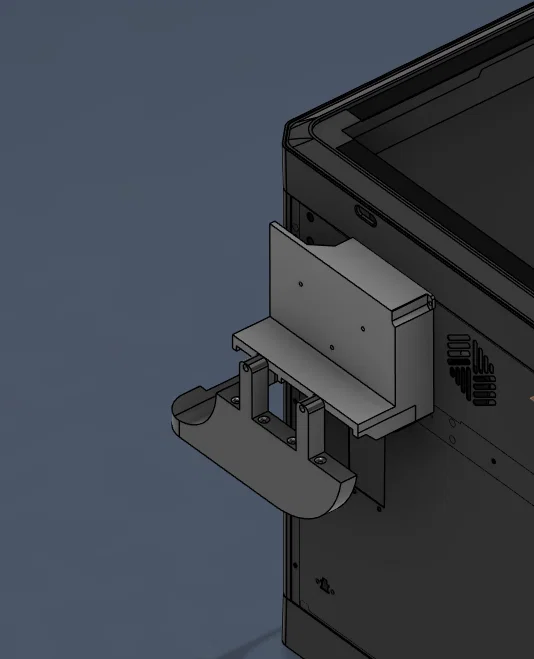

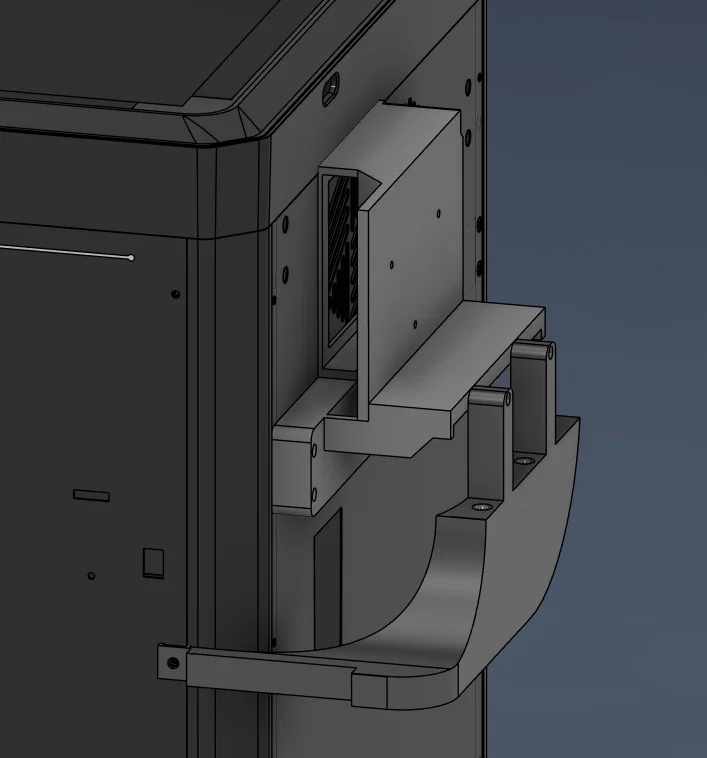

Đây là bộ phận giúp di dời Elegoo Canvas trên máy in Centauri Carbon 1. Thiết kế bao gồm một giá đỡ có tích hợp chỗ gắn Lọc gió (Filter) và bộ dẫn sợi (Filament Guide). Bộ phận này tận dụng đường dẫn ống PTFE có sẵn trên máy in để kết nối với Canvas.

Các file được tải lên dưới định dạng STEP, mọi người cứ thoải mái tùy chỉnh cho phù hợp với nhu cầu của mình nhé :) Nhớ Remix và ghi nguồn giúp mình nếu có chia sẻ công khai bản chỉnh sửa nha.

Bạn sẽ cần chuẩn bị thêm ống PTFE và ốc vít!

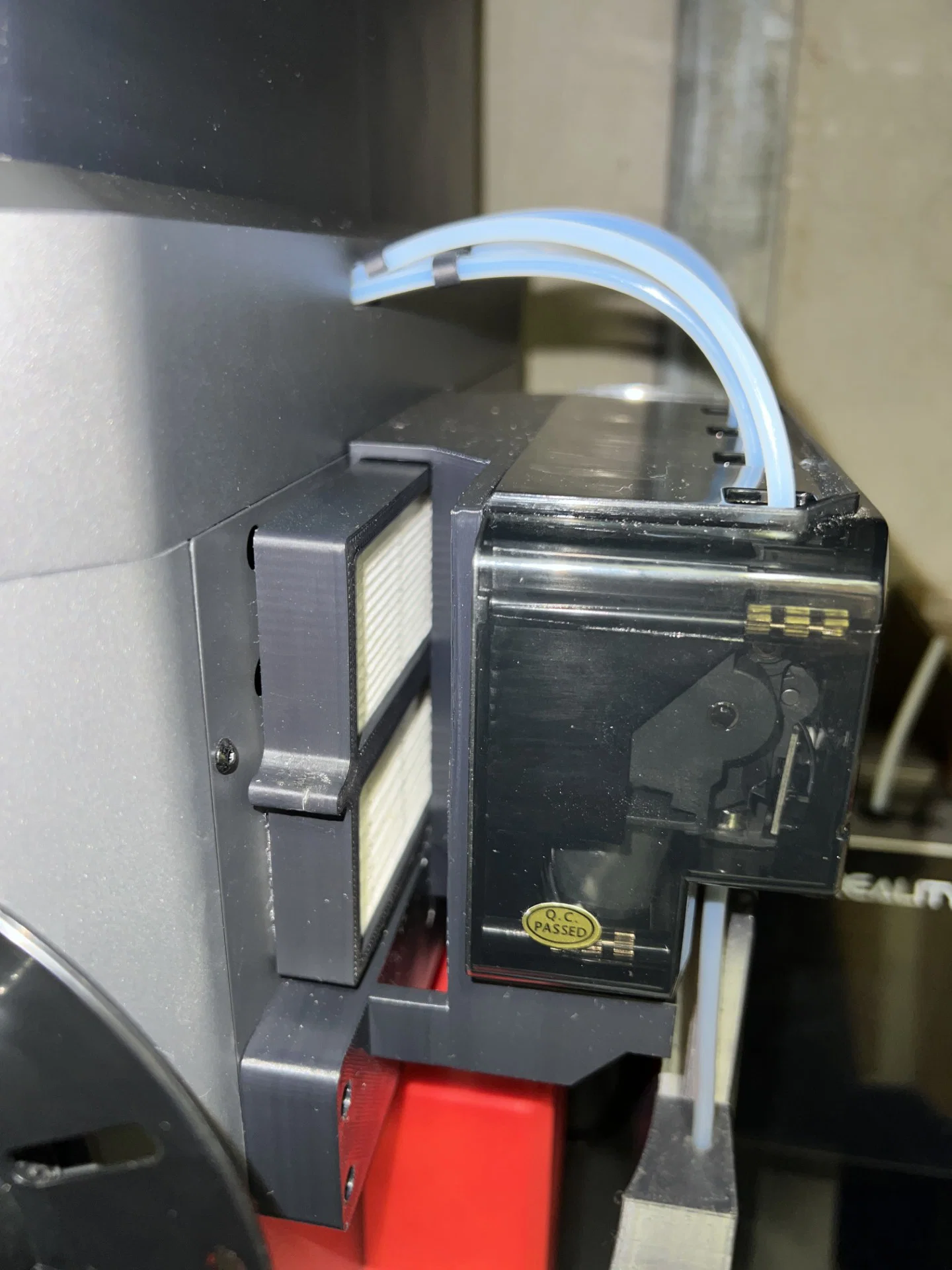

Được thiết kế để gắn vừa khay chứa lọc HEPA này.

Riser 150mm của mình (xem trong ảnh)

Giá đỡ Canvas

• Nên gắn Canvas vào giá đỡ trước khi lắp lên máy in.
• Cần dùng ốc M3x8 đầu tròn (Button Head) cho các vị trí yêu cầu ốc dài hơn (lỗ khoét âm trên mô hình sâu 2mm).

Thiết lập bộ dẫn sợi Filament

• Mình khuyên bạn nên luồn các ống PTFE trước khi lắp vào máy in và Canvas.
• Hãy để dư ra một chút chiều dài để có thể điều chỉnh sau.

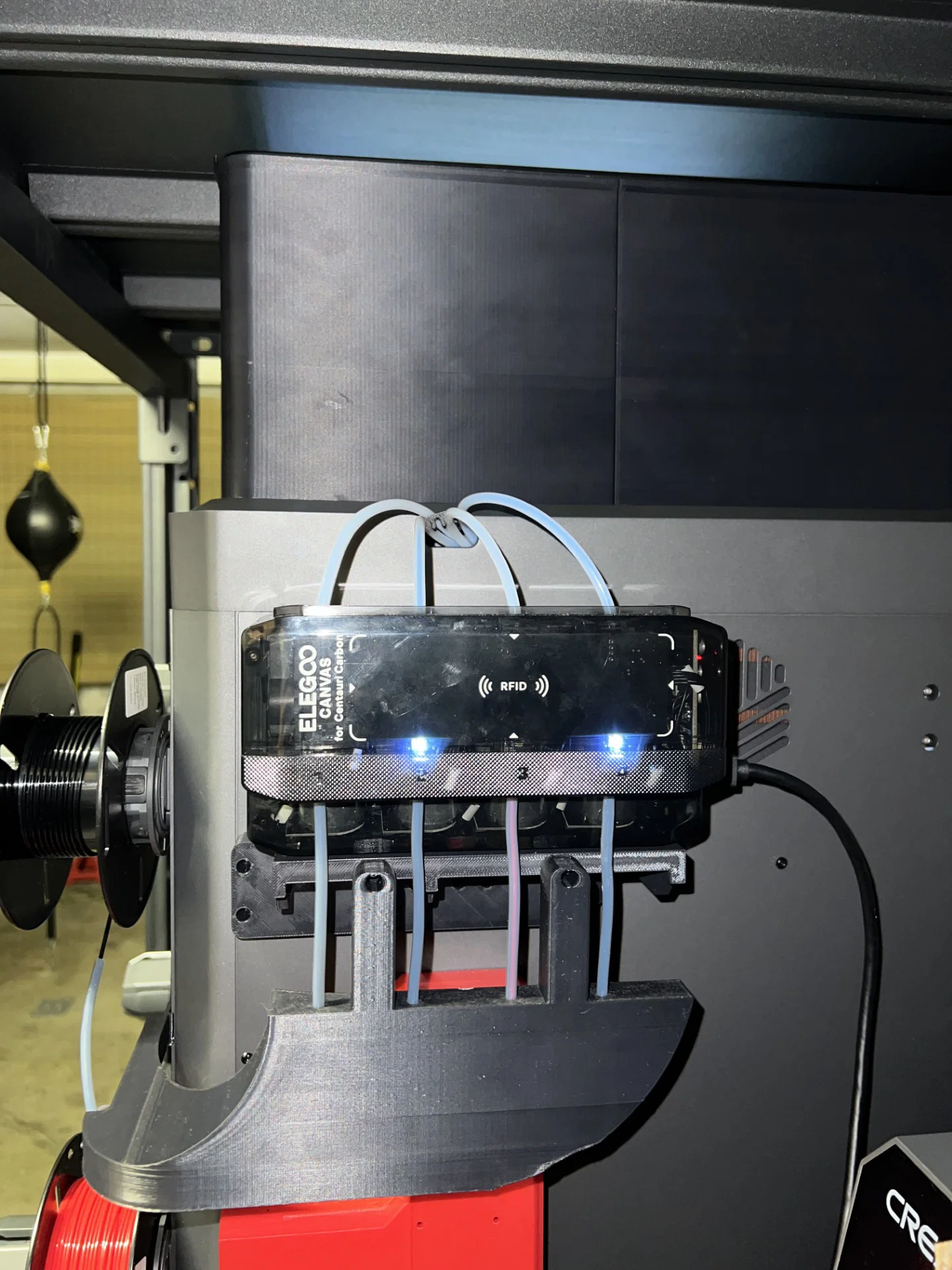

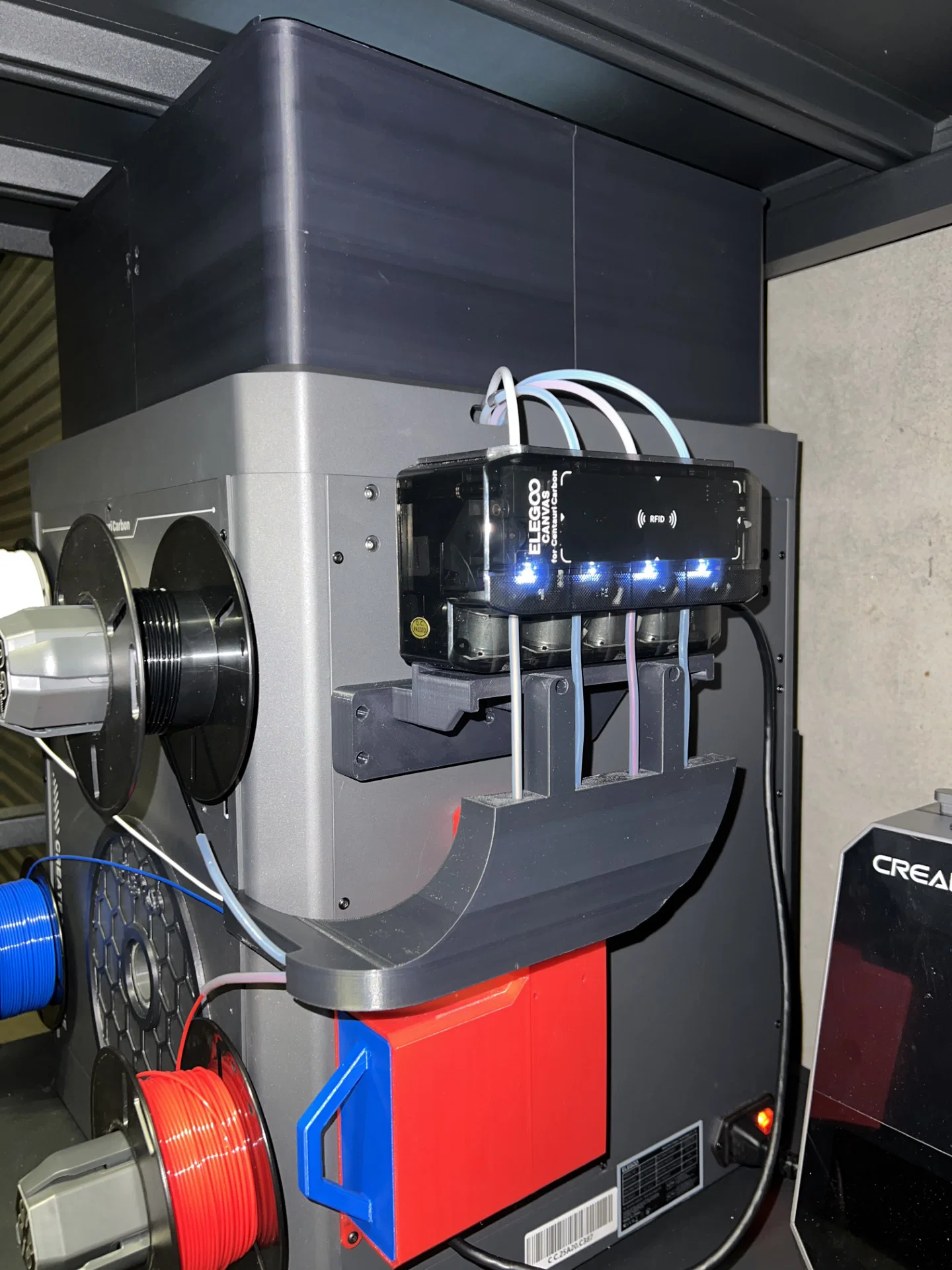

• Vui lòng xem ảnh bên dưới để đi dây ống PTFE cho đúng hướng (số 1 vào số 1 trên Canvas, số 2 vào số 2, v.v.).

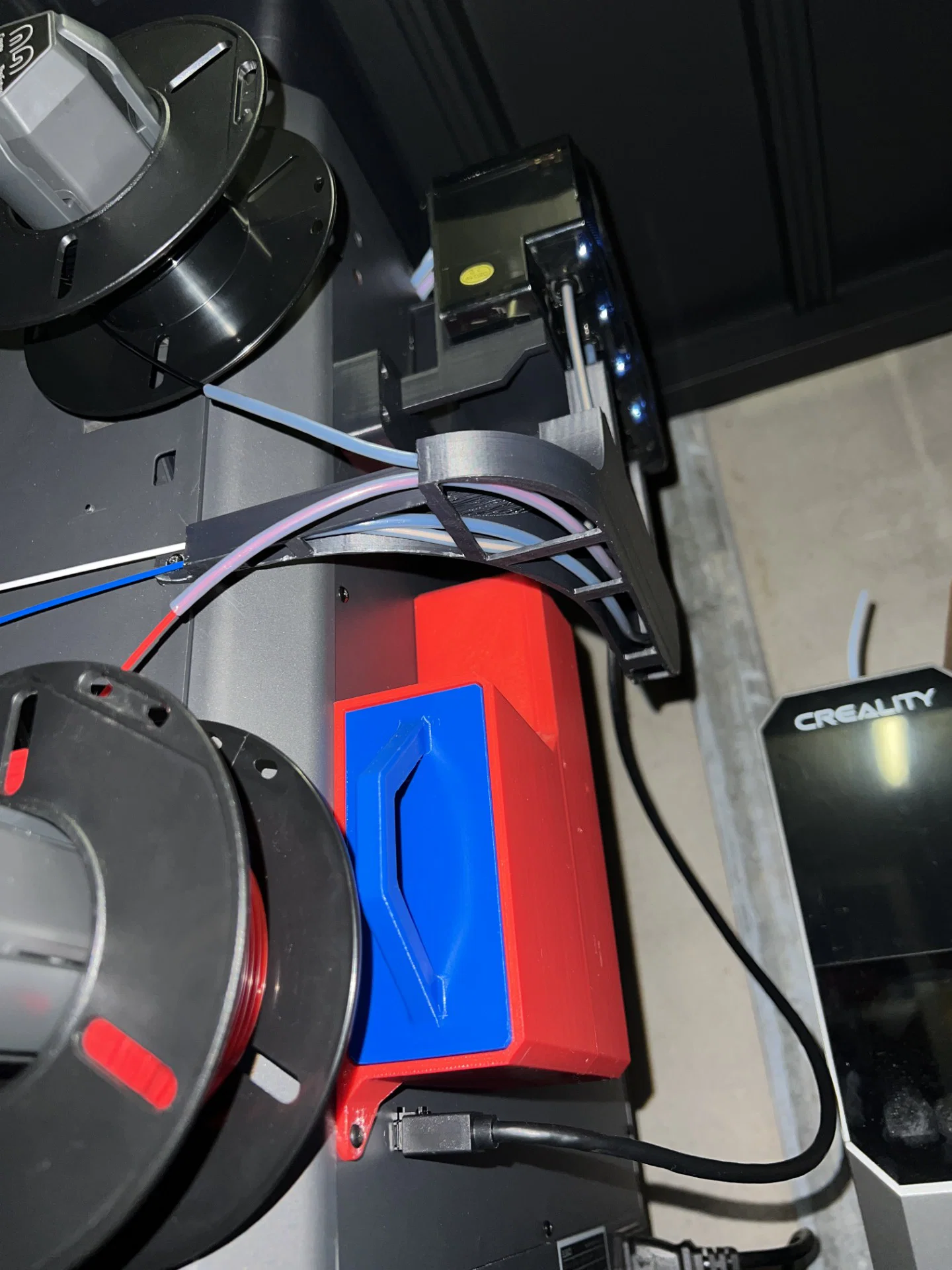

• Với ống số 2 và 3, hãy để dư chiều dài như hình để giúp sợi Filament được dẫn hướng tốt hơn. Bạn cứ tùy chỉnh cho phù hợp nhé.

• Khi gắn bộ dẫn sợi vào khung đỡ Canvas, mình dùng 2 ốc M3x10 (dùng M3x12 cũng được) và tự tạo ren bằng cách vặn trực tiếp cho đến khi chắc chắn. Sử dụng đoạn ống PTFE ngắn gốc của Canvas làm mẫu để cắt các ống mới cho đúng độ dài.

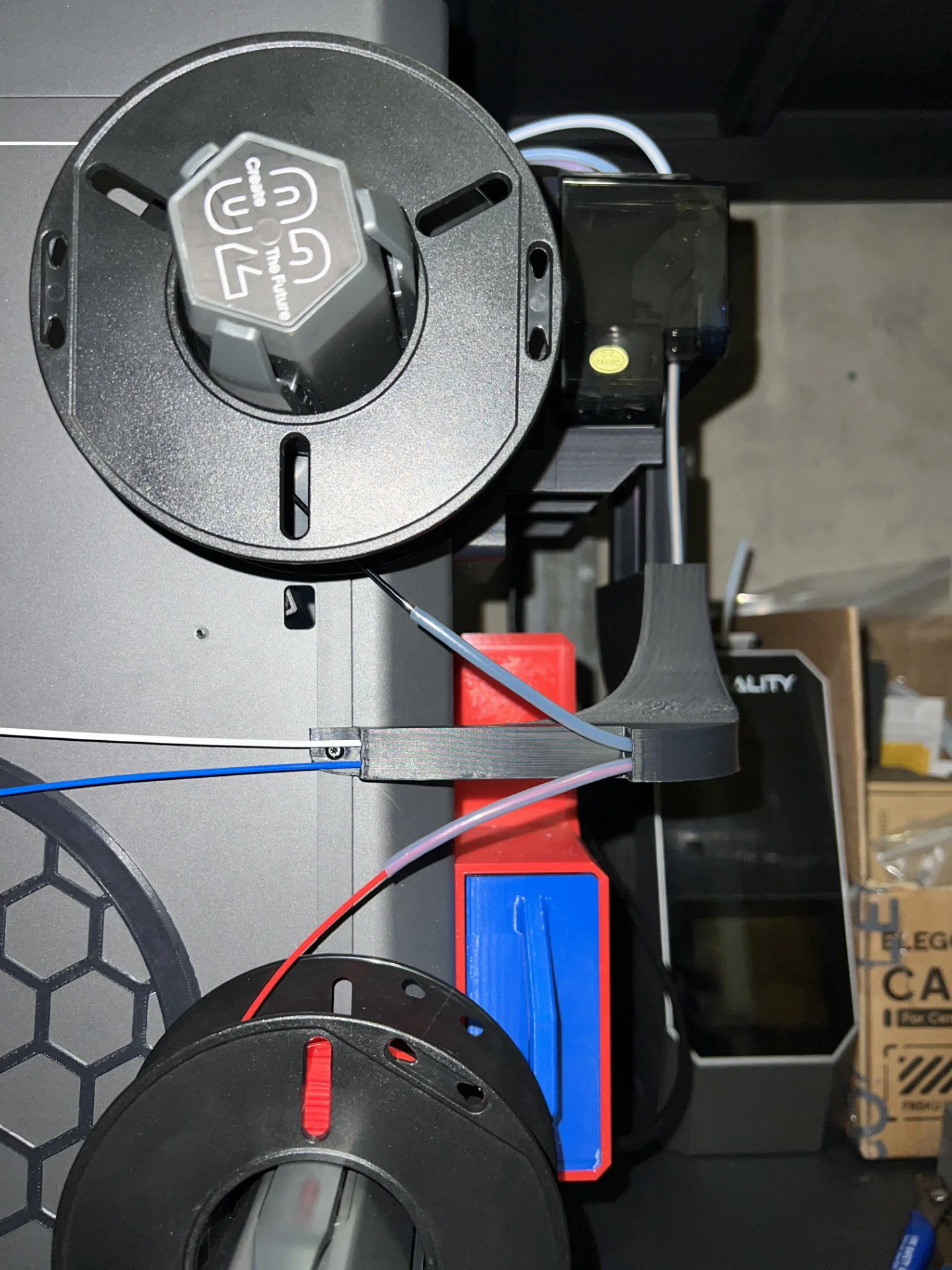

• Tận dụng lại ốc ở giữa của giá đỡ cuộn nhựa (spool holder).

• Sắp xếp các vị trí gắn cuộn nhựa: | 1 - Trên trái | 2 - Trên phải | 3 - Dưới phải | 4 - Dưới trái |

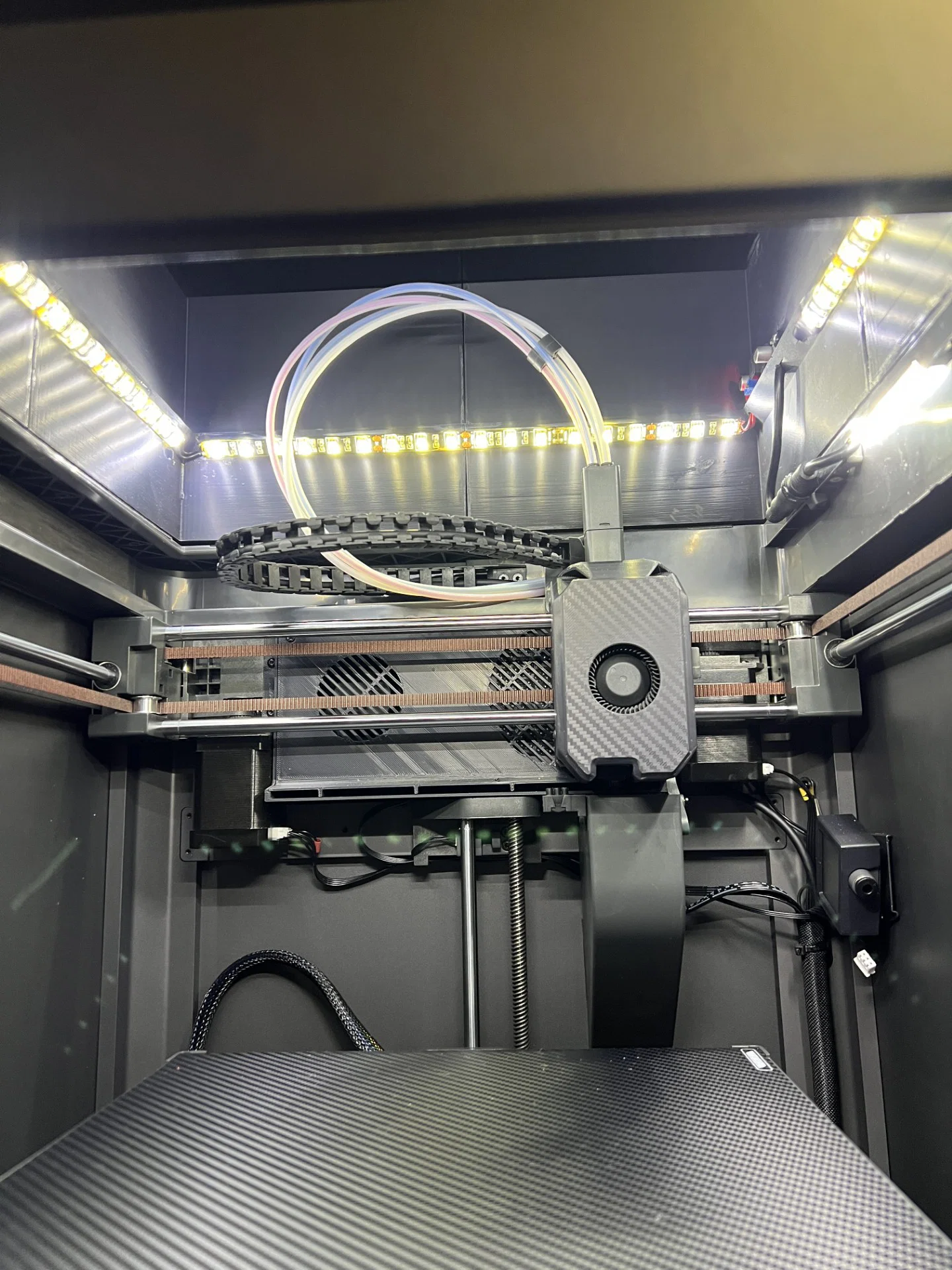

Các ống dẫn đến đầu in giờ đây có thể luồn qua ống PTFE gốc, hãy điều chỉnh độ dài để đầu in di chuyển tự do mà không bị vướng.

Nếu gặp vấn đề gì về mô hình hay bài viết, cứ nhắn cho mình biết nhé.
