Mô tả

Tổng quan

Vì nhà mình dùng khá nhiều thực phẩm bổ sung, mình muốn có một cách đơn giản để đổ cả túi viên uống vào một khay rồi lấy ra đúng liều lượng cần thiết mà không phải lách cách chia từng ngày hay lo sợ uống nhầm số lượng.

Thiết kế

Mình đã tìm kiếm khắp nơi, từ các loại máy công nghiệp cho đến hệ thống chạy bằng ESP32. Cuối cùng, mình tìm thấy một dự án đại học có tên là Medi-Pal - một thiết bị phân phối thuốc cỡ nhỏ với kích thước linh hoạt, điều khiển qua ứng dụng từ xa.

Dự án này đã truyền cảm hứng cho mình và những người khác tự chế tạo lại nó. Trong quá trình làm, mình hiểu lý do tại sao chưa có phiên bản thương mại nào thành công: cơ chế phân loại hiện tại quá cứng nhắc, mỗi loại thuốc lại phải thiết kế lại linh kiện riêng nên không khả thi về mặt kinh tế.

Tuy nhiên, để dùng cá nhân với vài loại thực phẩm bổ sung cố định, thiết kế này vẫn đáp ứng tốt nhu cầu của mình. Đây là phiên bản mình đã tinh chỉnh và thiết kế lại để hoạt động trơn tru hơn.

Thiết bị này được thiết kế cho các loại thực phẩm bổ sung "Nutrient Geeks", cụ thể là Vitamin D, Biotin Growth, Sắt (Iron) và Nghệ (Tumeric).

Hệ thống

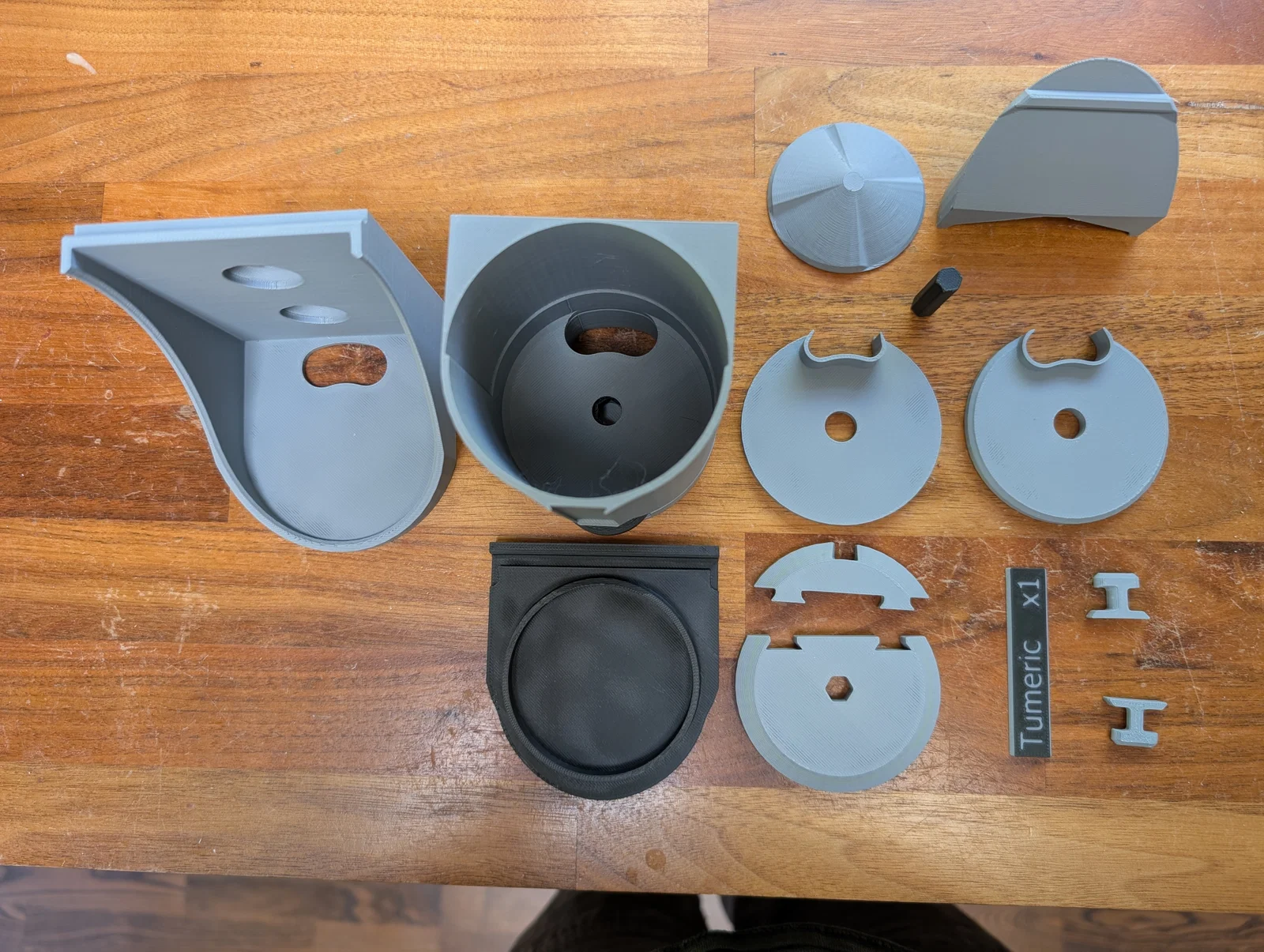

Có 3 bộ phận chính:

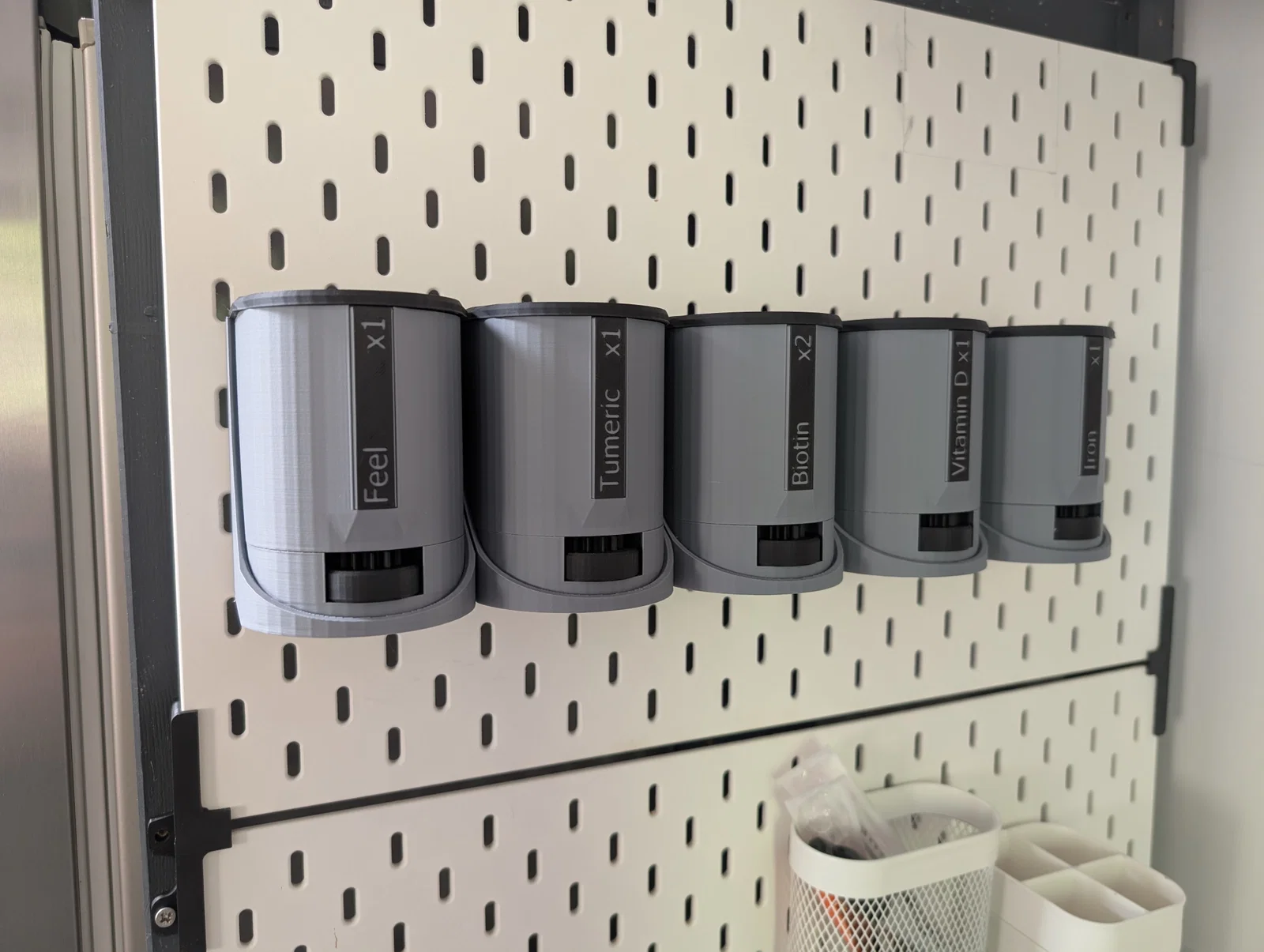

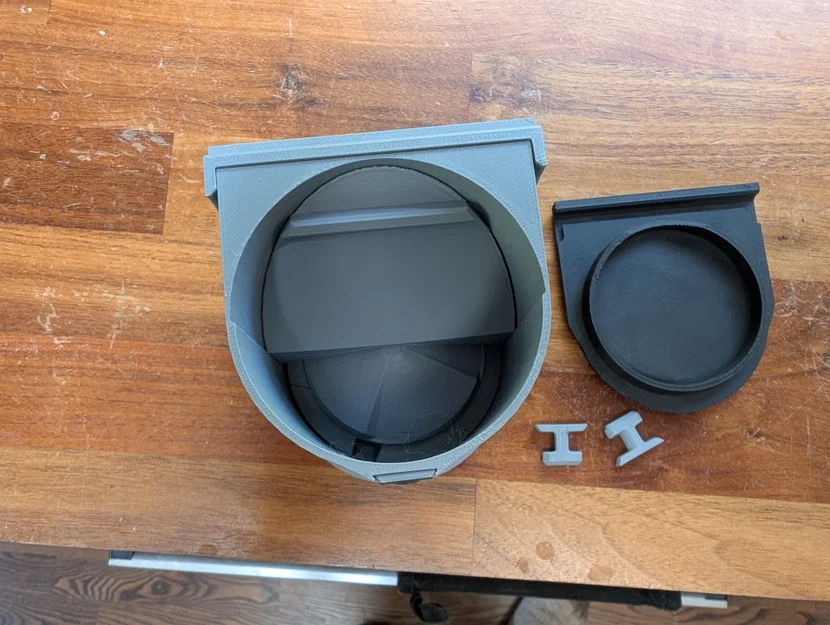

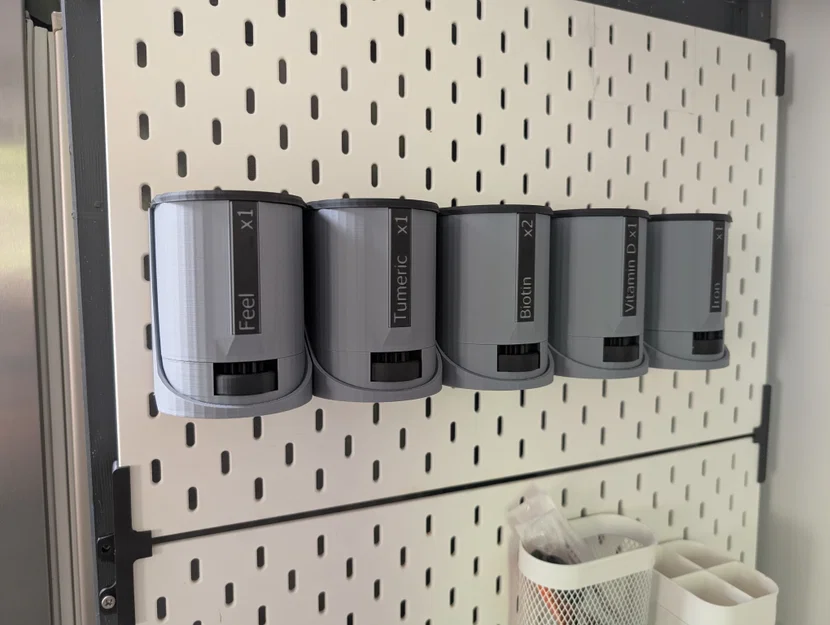

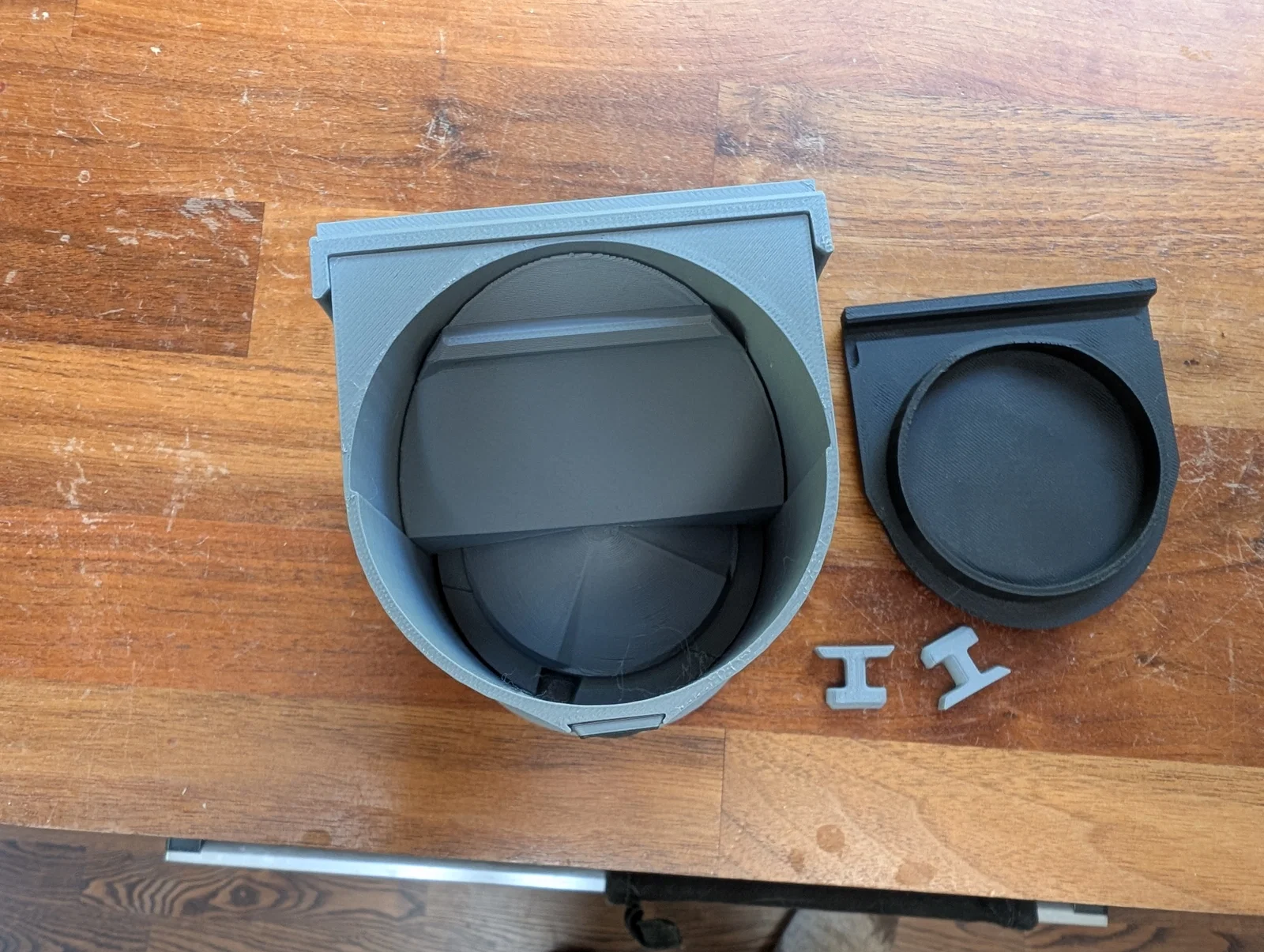

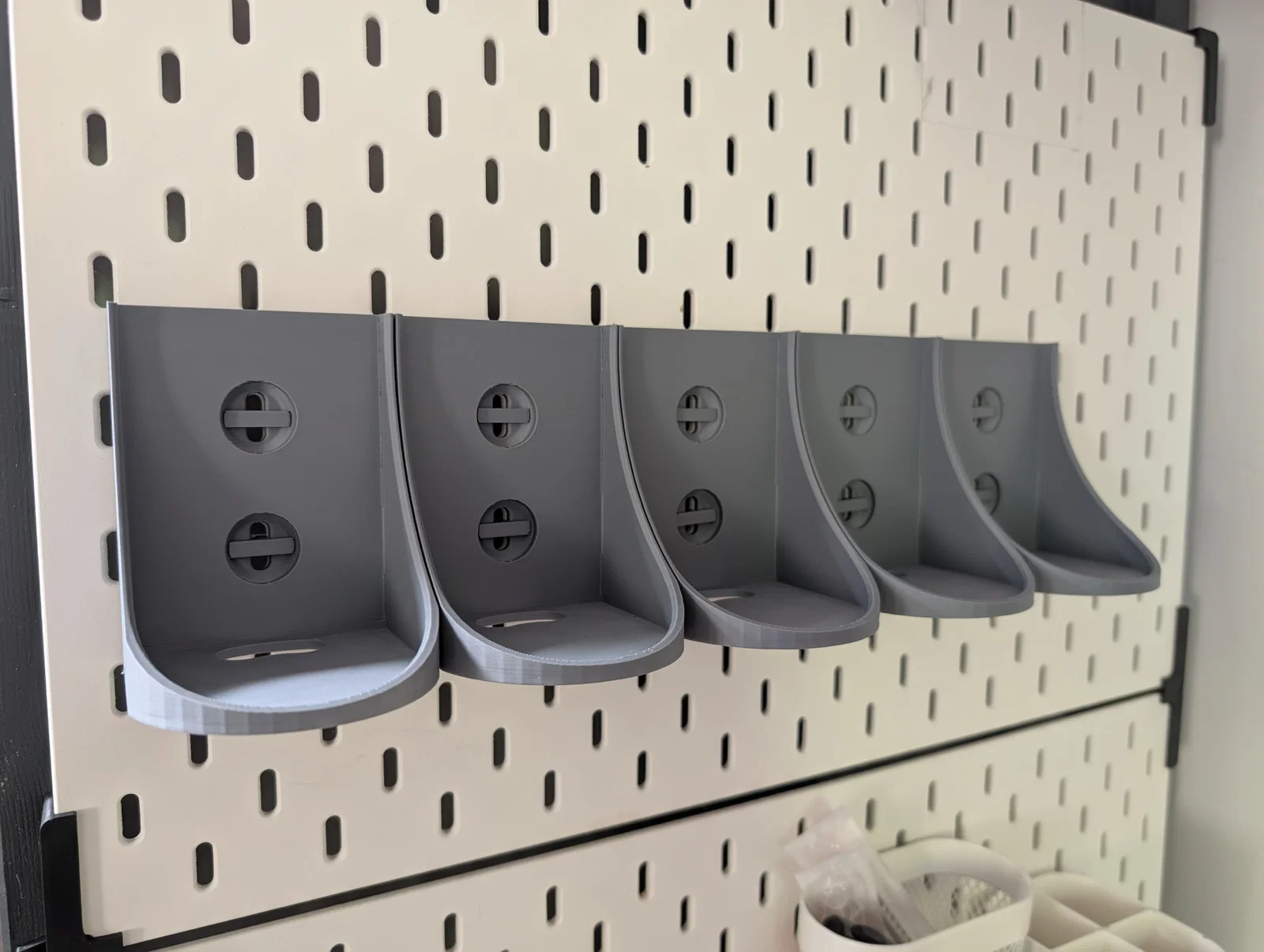

Caddy (Khay đỡ) - Gồm nắp, thân khay và các khe cắm cho bảng Skadis. Sử dụng hệ thống T clip system và bản flush fit remix.

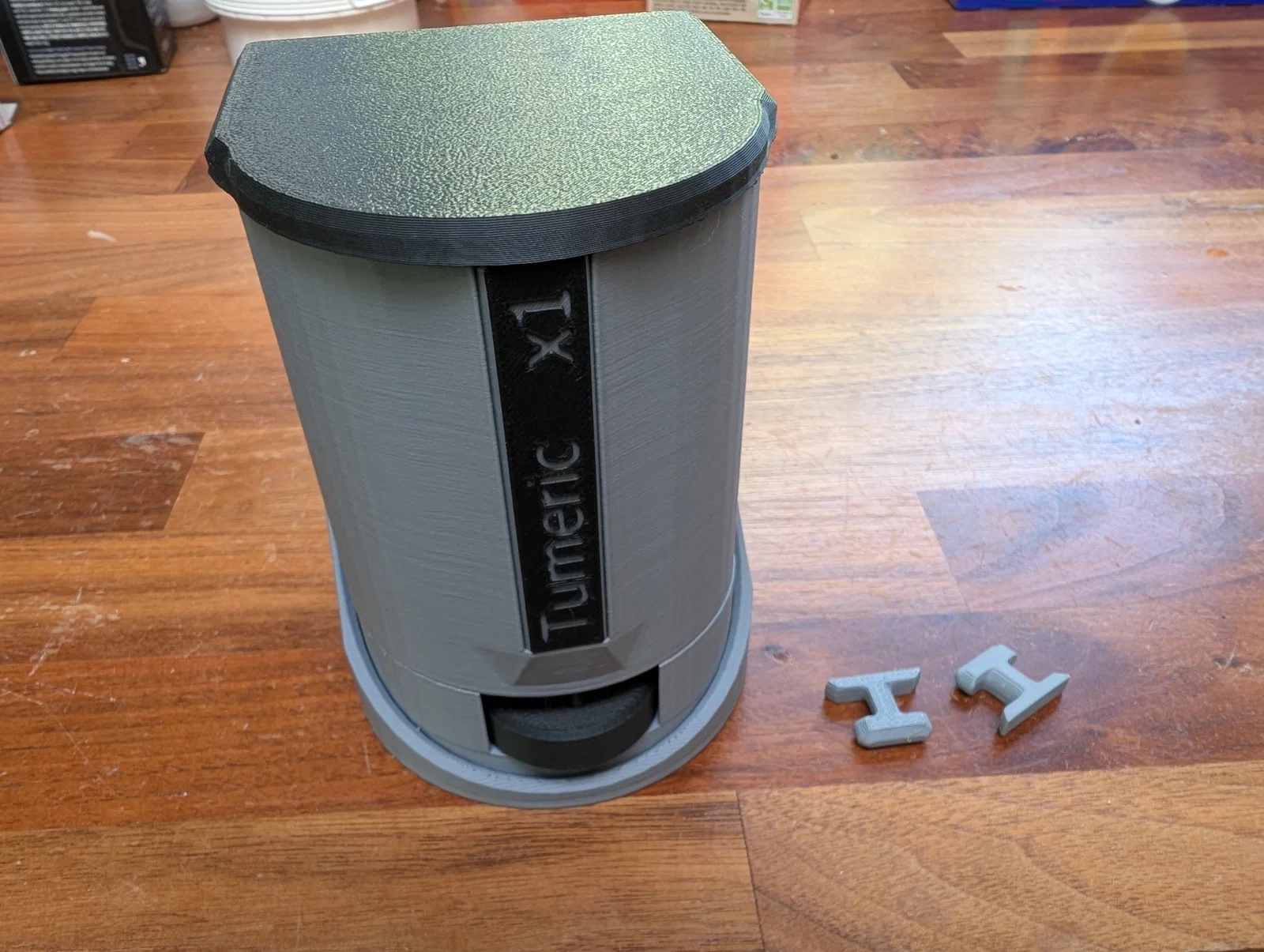

Can (Hộp chứa) - Gồm nhiều bộ phận: hộp số, núm xoay, khay và tấm chắn (Shield) dùng chung cho mọi loại thuốc.

Sorting stuff (Bộ phận phân loại) - Các chi tiết tùy chỉnh riêng cho từng loại thuốc, bao gồm Puck (đĩa phân phối), miếng chèn khe Puck và nón phân loại.

Thực phẩm bổ sung

Bộ tệp này bao gồm 5 cấu hình cho thực phẩm bổ sung Nutrition Geeks, từ lớn đến nhỏ: Feel capsules, Sắt, Nghệ, Vitamin D, và Biotin Growth.

Ví dụ lắp ráp:

  • Sắt dùng iron puck, iron puckslot, iron cone và iron puck slip.
  • Vitamin D, Biotin Growth và Nghệ dùng chung iron puck slip, DBT puck slip và DBT Puck.

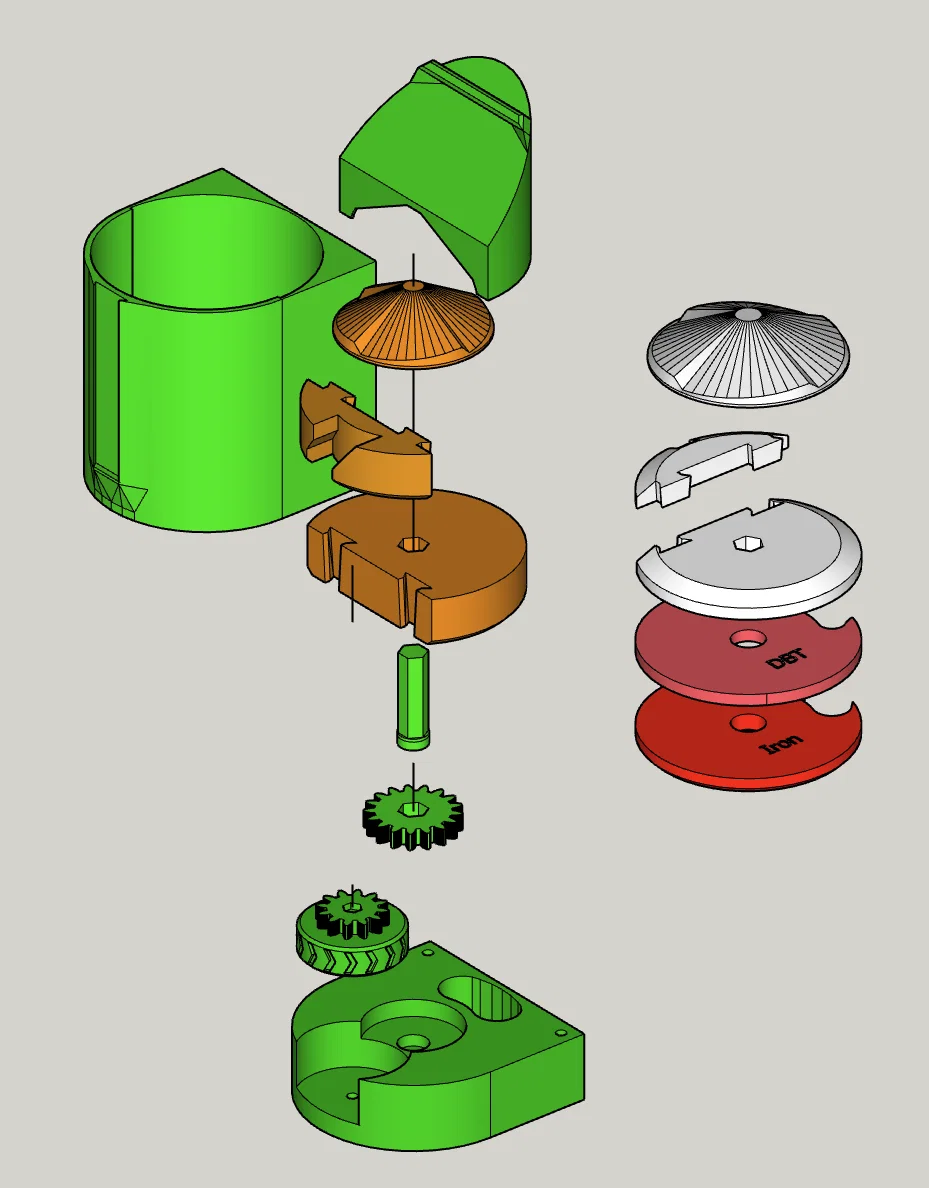

Lắp ráp hộp (Can)

  • Lắp bánh răng bên trong vào trục (bề mặt trơn hướng về đầu tròn của trục).
  • Vặn vít m3 20mm qua núm xoay.
  • Đặt núm xoay và bánh răng vào hộp số, sau đó thêm cụm trục và bánh răng.
  • Lắp hộp chính vào, giữ chặt và dùng hai vít m3 20mm để cố định hộp số vào đáy hộp.

Hướng dẫn sử dụng

  • Mở nắp, đổ một túi thực phẩm bổ sung vào, đóng nắp lại.
  • Đặt cốc dưới lỗ thoát và xoay chậm núm xoay theo hướng mũi tên. Sau vài vòng quay, viên thuốc sẽ được đẩy ra.

Lưu ý: Cần xoay nhẹ nhàng. Nếu thấy núm xoay bị kẹt, hãy xoay ngược lại một chút rồi thử lại. Chỉ nên đổ một túi vào mỗi lần dùng để tránh làm thuốc bị kẹt.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
21
Tổng dung lượng
1,2 MB
File lớn nhất
240,3 KB
