Quạt cầm tay nhỏ gọn (tận dụng mạch vape) 1

3 hình

Dụng Cụ Tiện Ích

Quạt cầm tay nhỏ gọn (tận dụng mạch vape)

Tác giả ardutroniques

Lượt tải
5
Lượt thích
3
Lượt coi
66

File 4 301 KB

  • fan_bloc_1780255937.3mf3MF · 33,1 KB
  • fan_backplate_1780255938.3mf3MF · 89,7 KB
  • fan_backplate_empty_1780255939.3mf3MF · 65,3 KB
  • fan_body_1780255940.3mf3MF · 113 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#392892
Ngày đăng

Mô tả

Mùa hè sắp đến rồi, mình vẫn còn dư một cái quạt siêu êm và một mạch điện tử tháo ra từ một em vape JNR. Thế là mình kết hợp chúng lại, dùng thêm một công tắc và bộ chuyển đổi DC-DC để tự chế một chiếc quạt cầm tay nhỏ gọn.

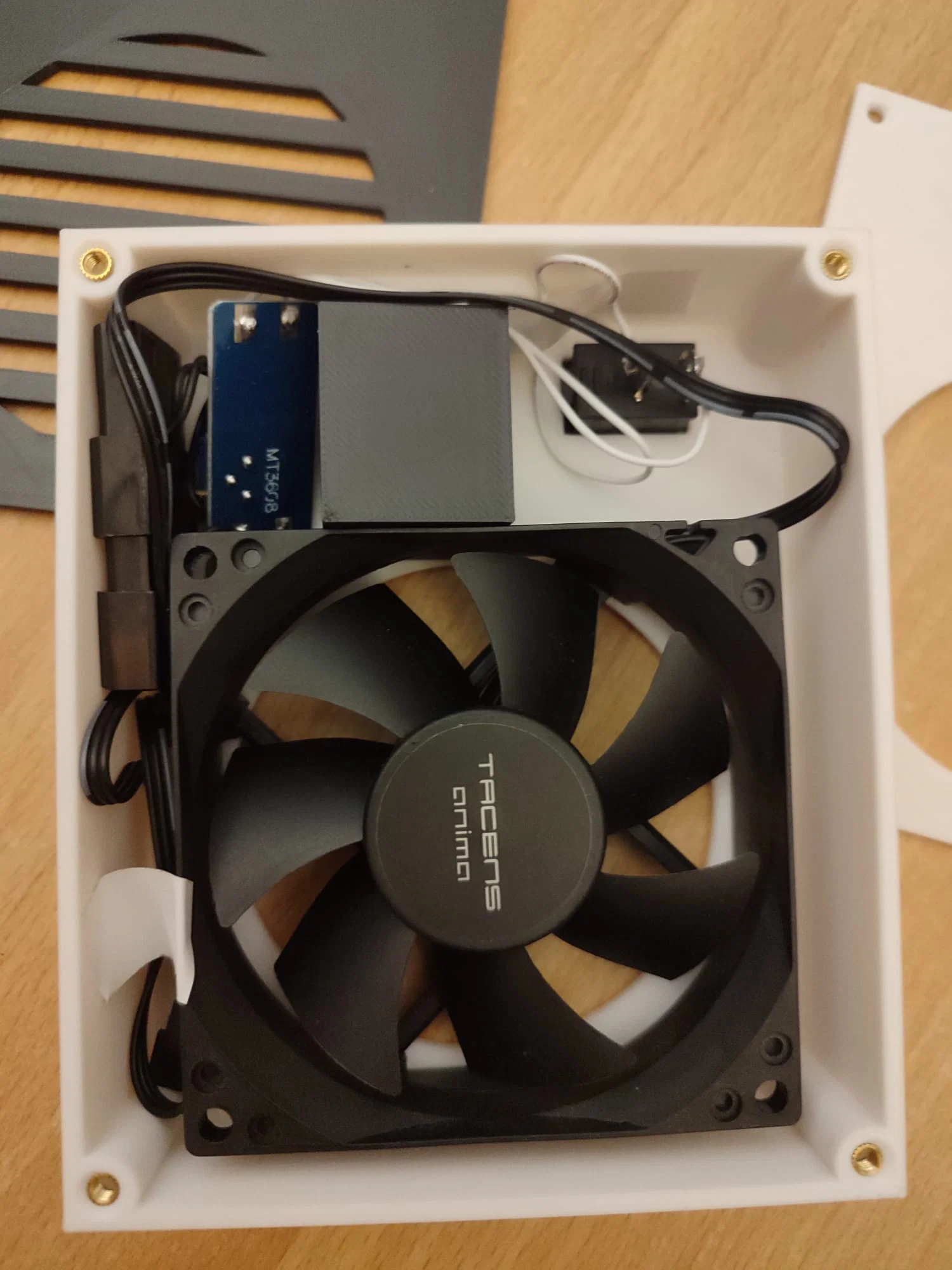

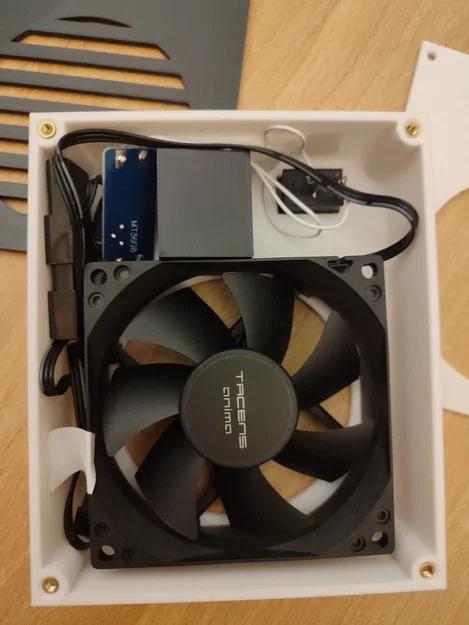

Phần mạch PCB của vape được dán ở trên đỉnh và cố định bằng một khối nhựa. Mình có dùng đầu nối MOLEX, nhưng bạn hoàn toàn có thể hàn trực tiếp vào PCB—có hai điểm hàn được đánh dấu + và - lấy nguồn từ 4V.

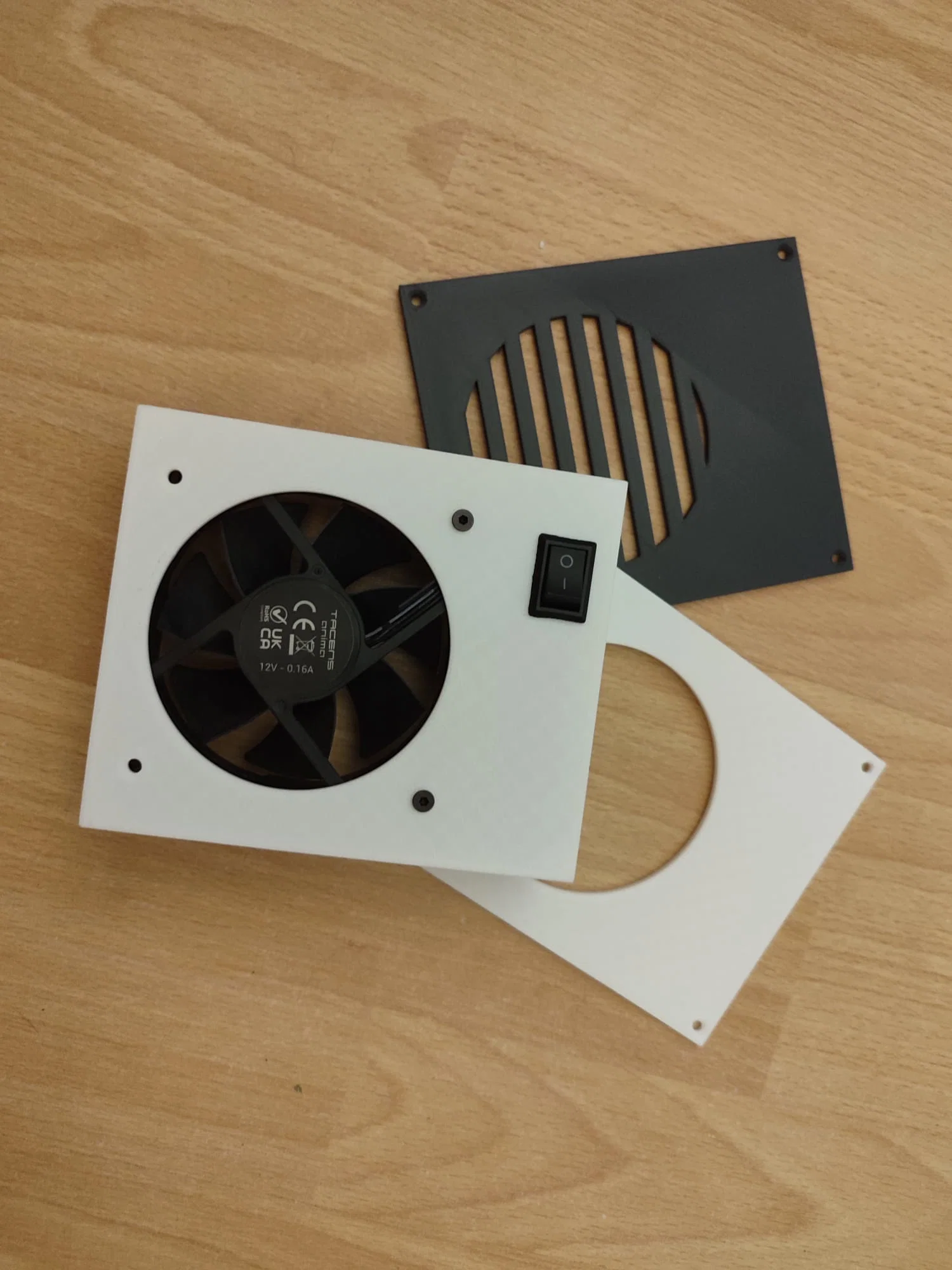

Có hai loại tấm ốp phía sau: loại trống và loại bình thường. Tấm ốp bình thường giúp giảm tiếng ồn đáng kể, trong khi loại trống thì giảm ồn ít hơn. Cuối cùng, mình quyết định không lắp tấm ốp nào cả để đạt được lưu lượng gió tốt nhất.

Lưu ý: Nhớ chỉnh bộ chuyển đổi DC-DC KHI CHƯA gắn quạt để tránh trường hợp điện áp quá cao làm cháy quạt nhé.

Tùy chọn: Bạn có thể thêm pin 3.7V để quạt chạy linh hoạt hơn (nối hai cực + và - của pin vào “B-” và “B+” trên mạch JNR).

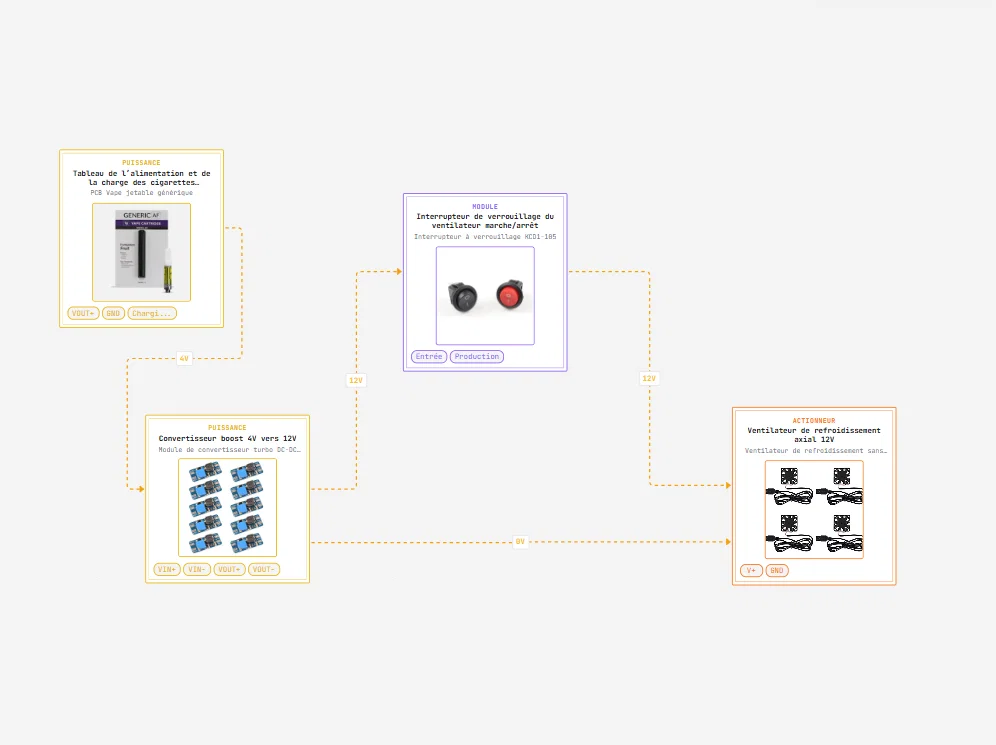

Sơ đồ kết nối được tạo bởi AI (blueprint.am)
