Anet AM8 BLV Gantry Adapter Hero Me Gen 7 Release 4 (HMG7.4)

Danh sách linh kiện cần in:

• 1 × HMG7.4 Anet AM8 BLV MGN X Carriage Adapter.stl

• 2 × HMG7.4 Anet AM8 BLV MGN X Carriage Plates.stl

• 1 × HMG7.4 Anet AM8 BLV MGN X Carriage Brace.stl

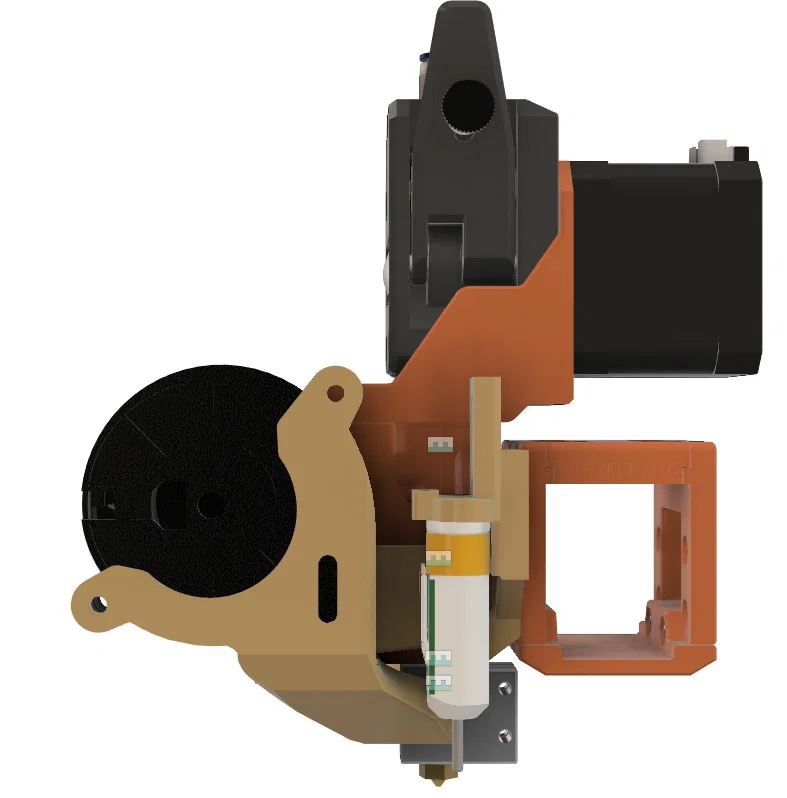

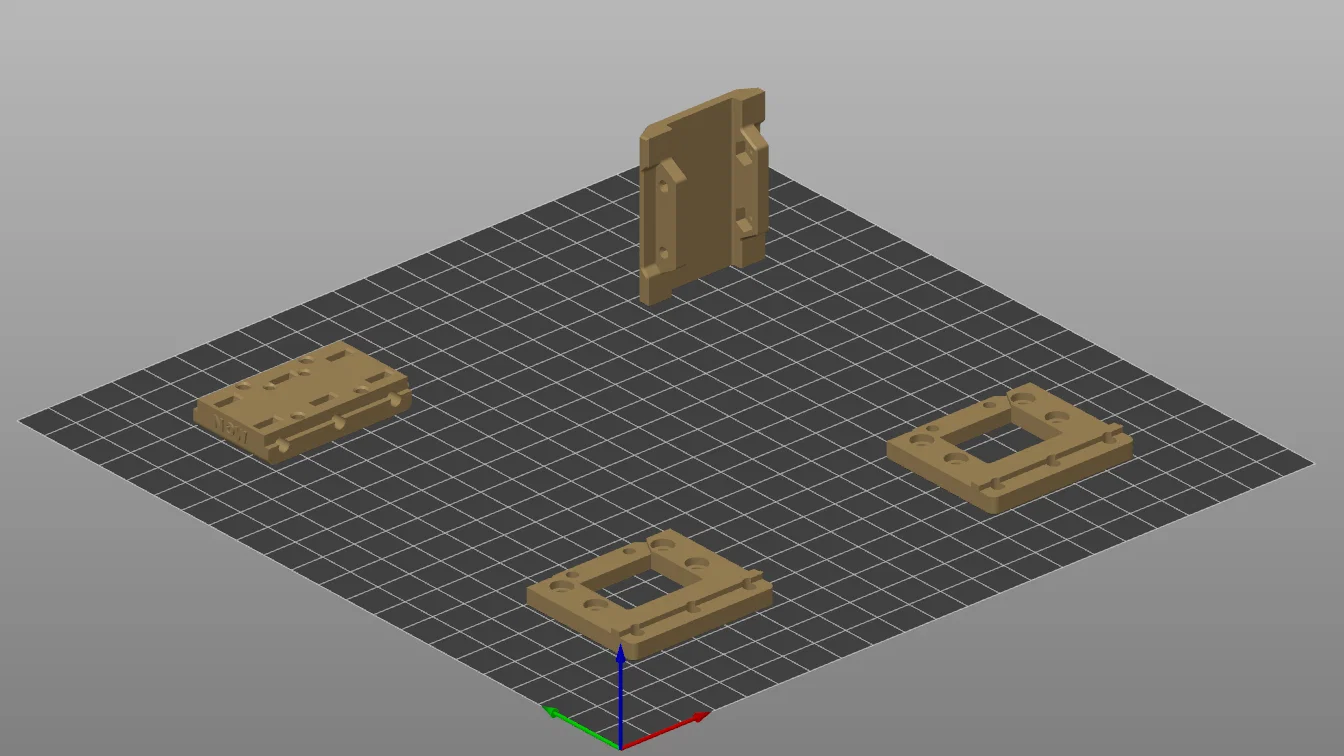

Để biết hướng in khuyến nghị, bạn cứ xem hình ảnh nhé. Mọi thứ đã được thiết kế để in mà không cần support. Riêng file 'HMG7.4 Anet AM8 BLV MGN X Carriage Brace.stl' thì có thể sẽ cần thêm brim/skirt/raft, dù mình in không cần nhưng bạn cứ tùy theo kinh nghiệm in của máy mình mà điều chỉnh nhé. Bạn nên tham khảo thông số in từ MediaMan3D dành cho Hero Me Gen7 Platform nha.

Danh sách vật tư (BOM):

• 6 × ốc M3 × 12 mm (đầu dù hoặc đầu bake)

• 4 × ốc M3 × 8 mm (đầu dù hoặc đầu bake)

• 10 × đai ốc M3 (hex nuts)

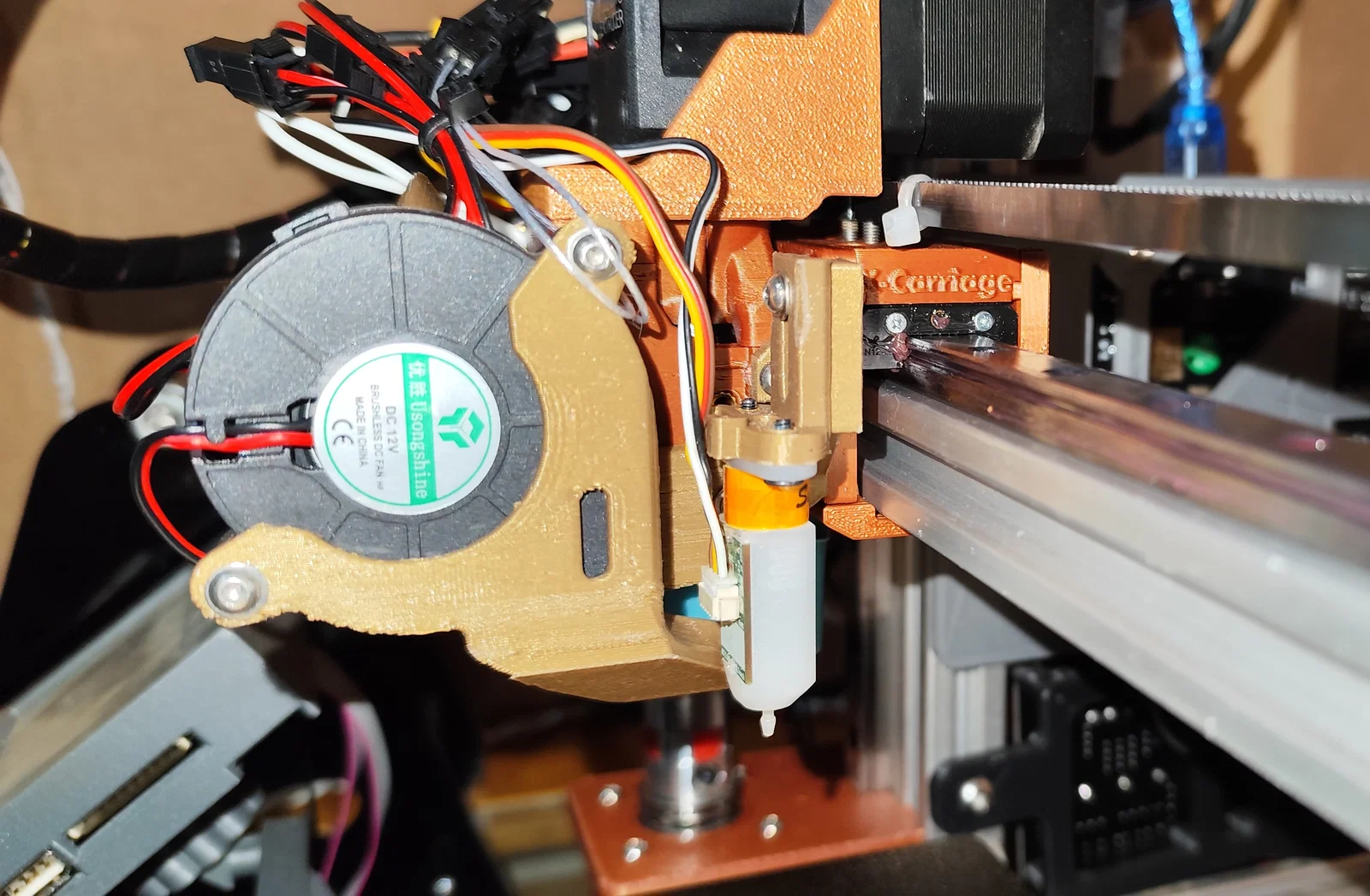

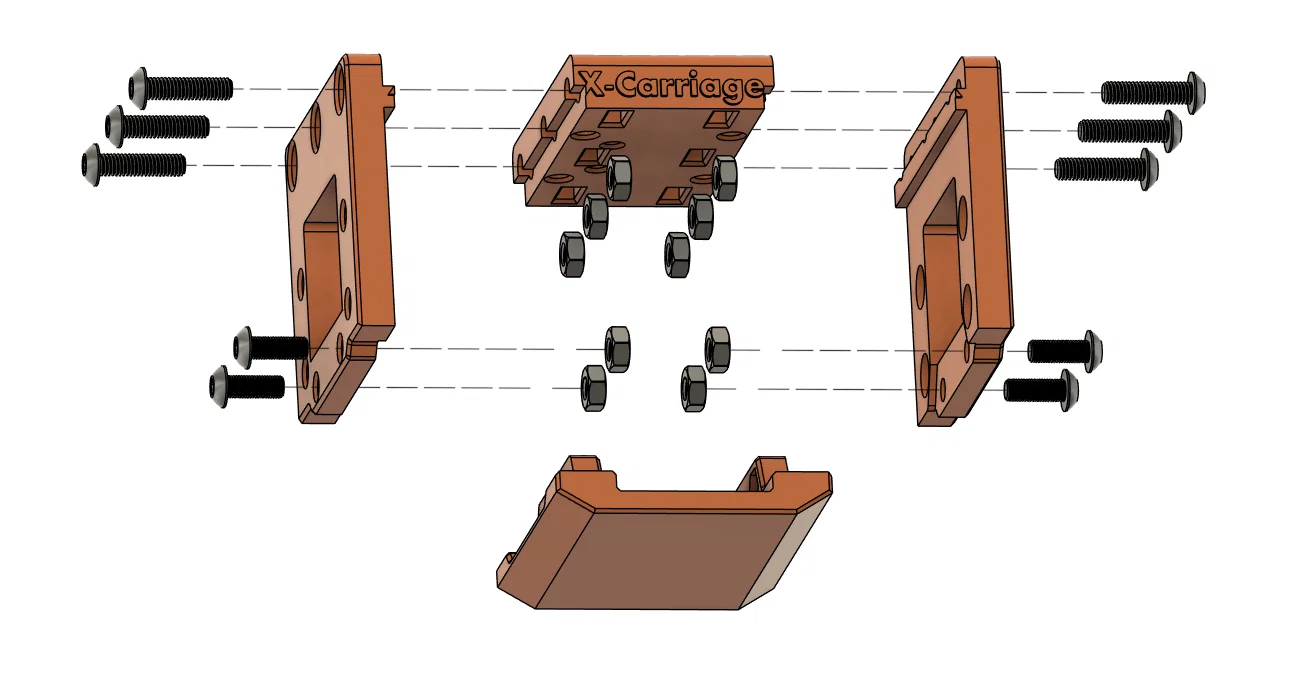

Hướng dẫn lắp ráp (Xem hình minh họa exploded view để rõ hơn):

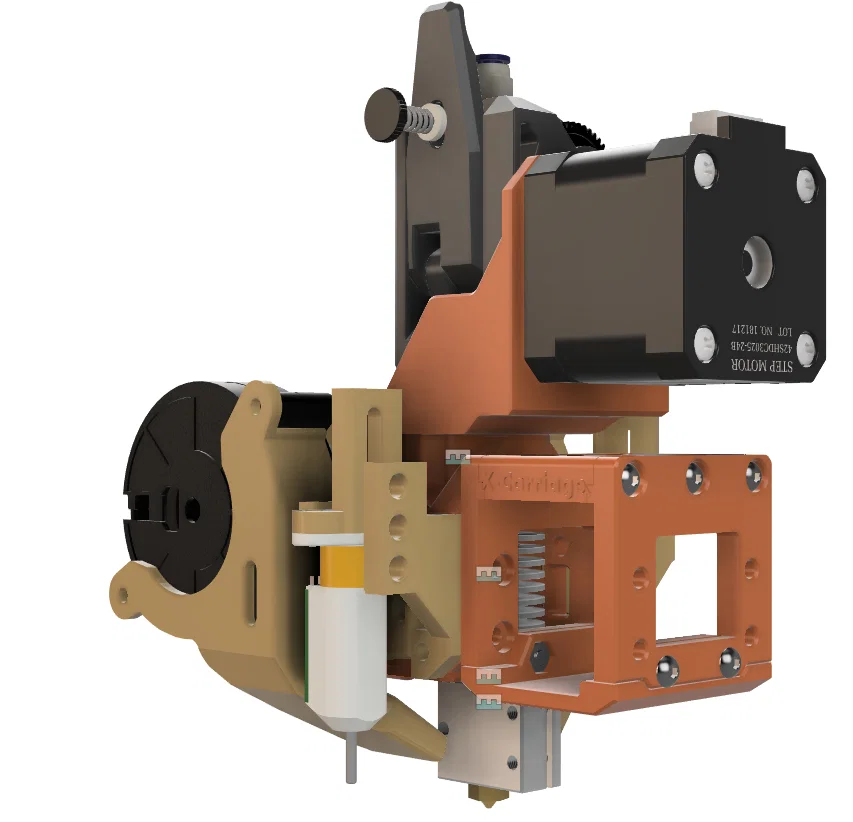

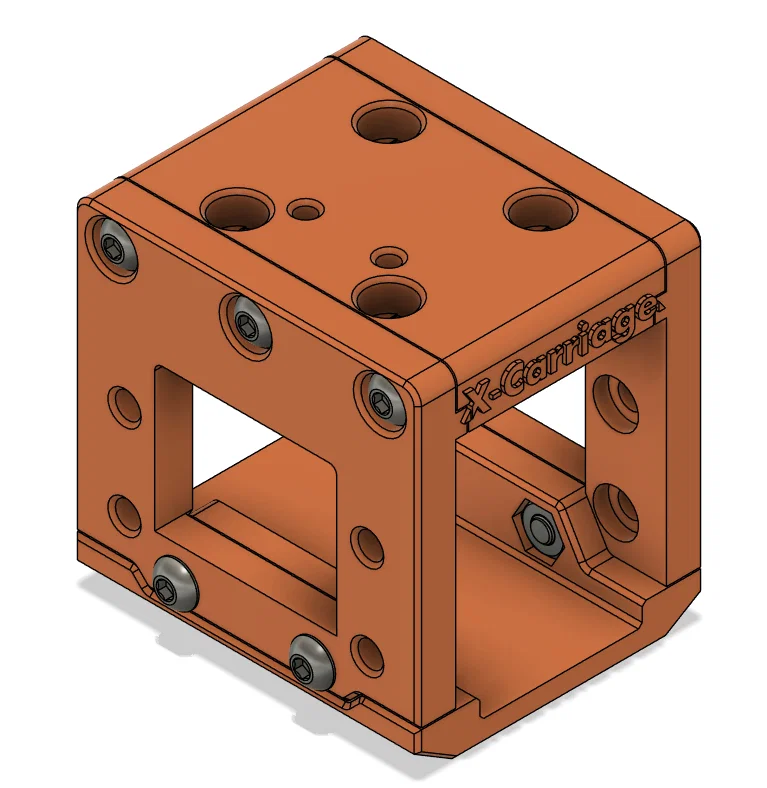

1. Nhét 6 đai ốc vào X Carriage Adapter.

2. Lấy một miếng X Carriage Plate gắn vào X Carriage Adapter bằng 3 con ốc M3 × 12 mm.

3. Dùng một chút keo dán sắt để cố định 4 đai ốc vào hốc bên trong X Carriage Brace.

4. Dùng 2 con ốc M3 × 8 mm và 2 đai ốc để gắn chặt X Carriage Brace vào X Carriage Adapter.

5. Gắn cụm X Carriage đã lắp sơ bộ vào hệ thống Hero Me Gen 7. Nhớ là đầu đùn (extruder) sẽ lắp sau nhé.

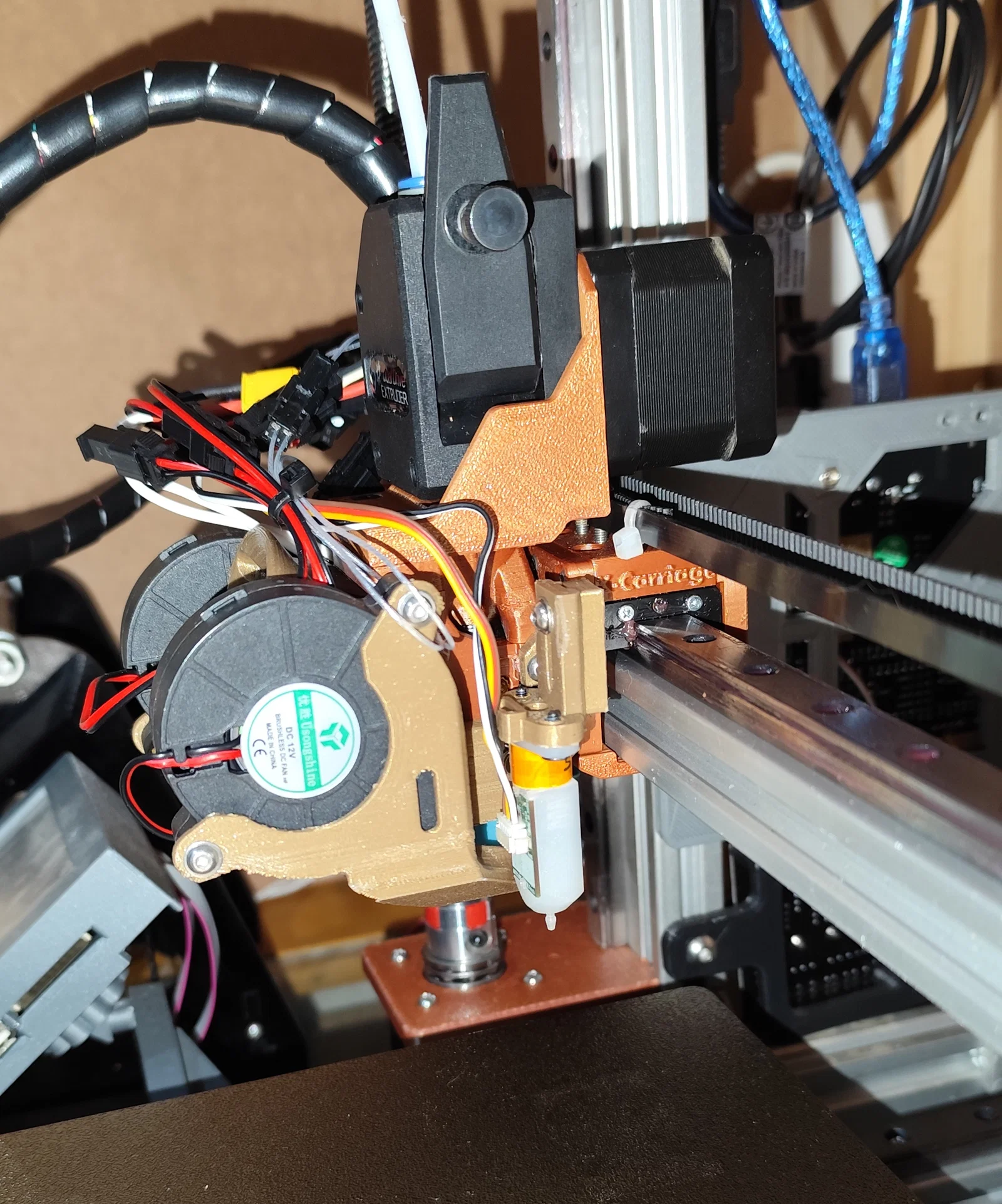

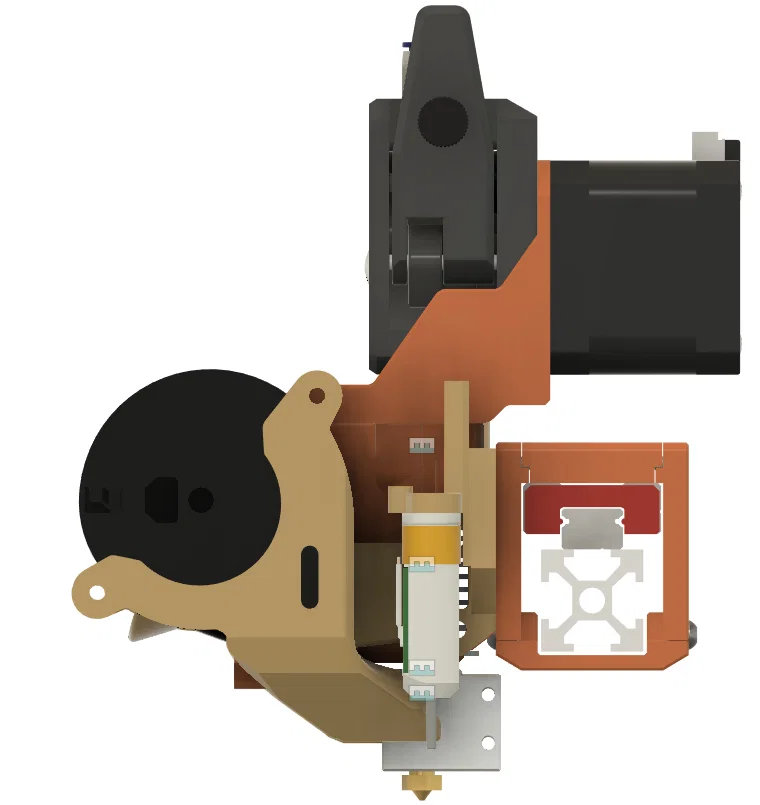

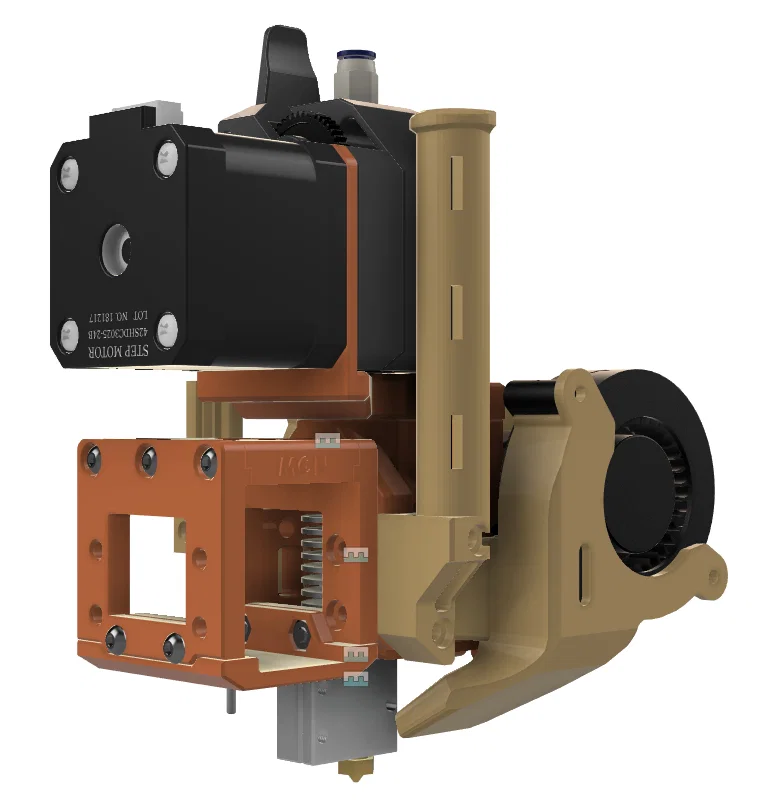

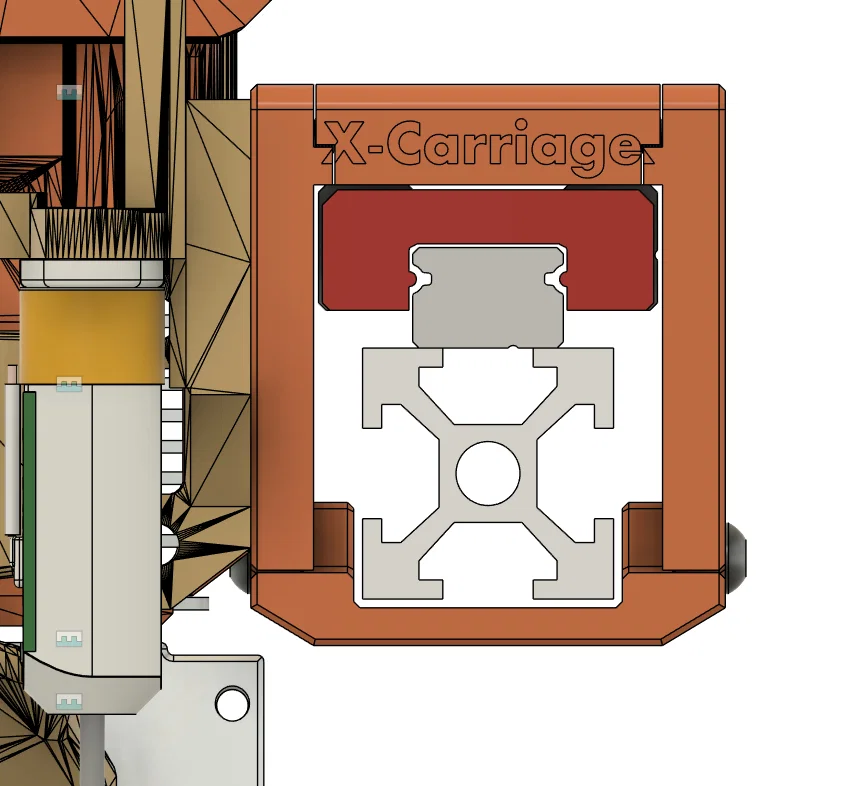

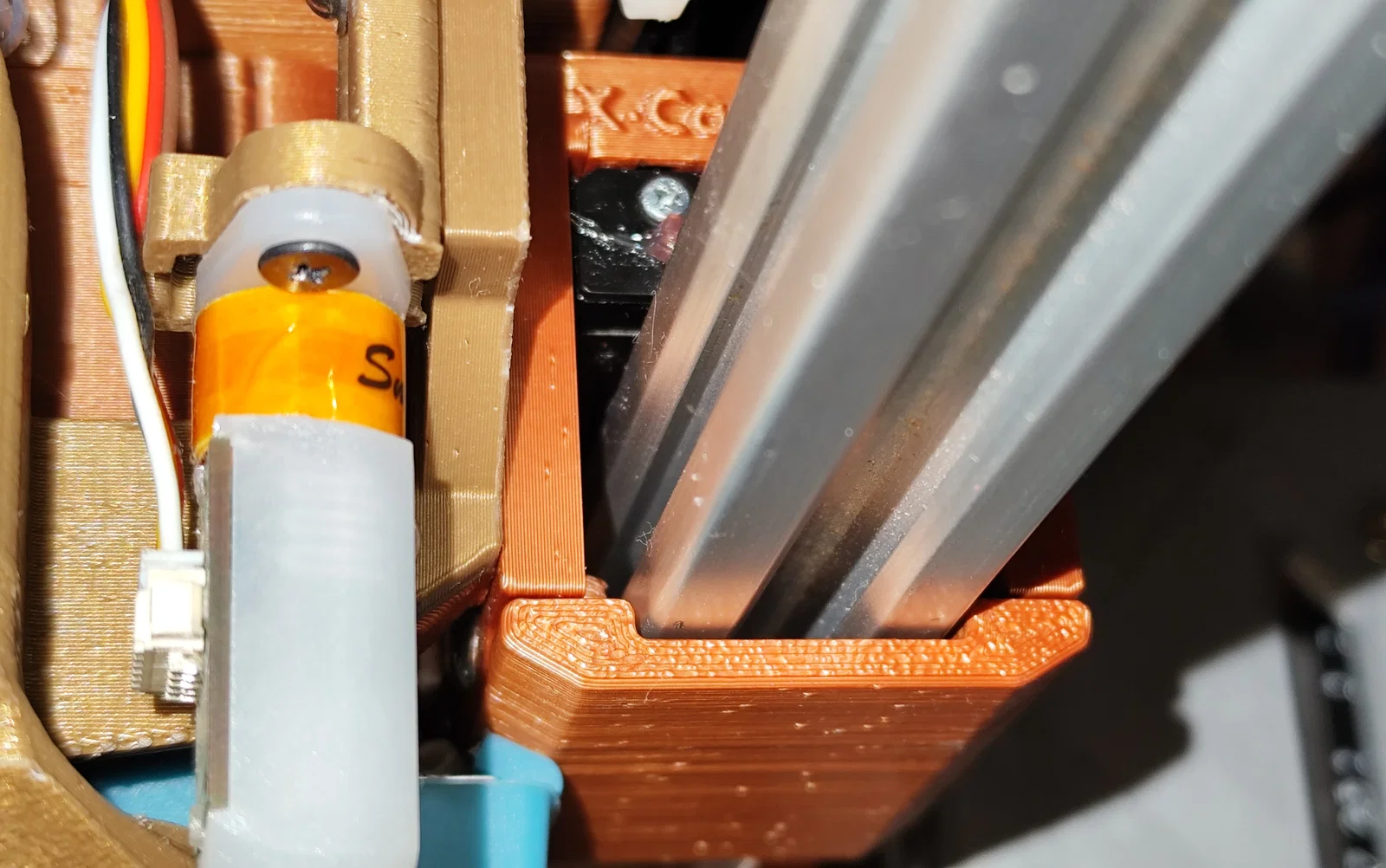

6. Gắn cả cụm lên block trượt MGN12 bằng cách trượt từ bên hông vào.

7. Gắn miếng X Carriage Plate thứ hai từ phía sau bằng 3 con ốc M3 × 12 mm và 2 con ốc M3 × 8 mm.
