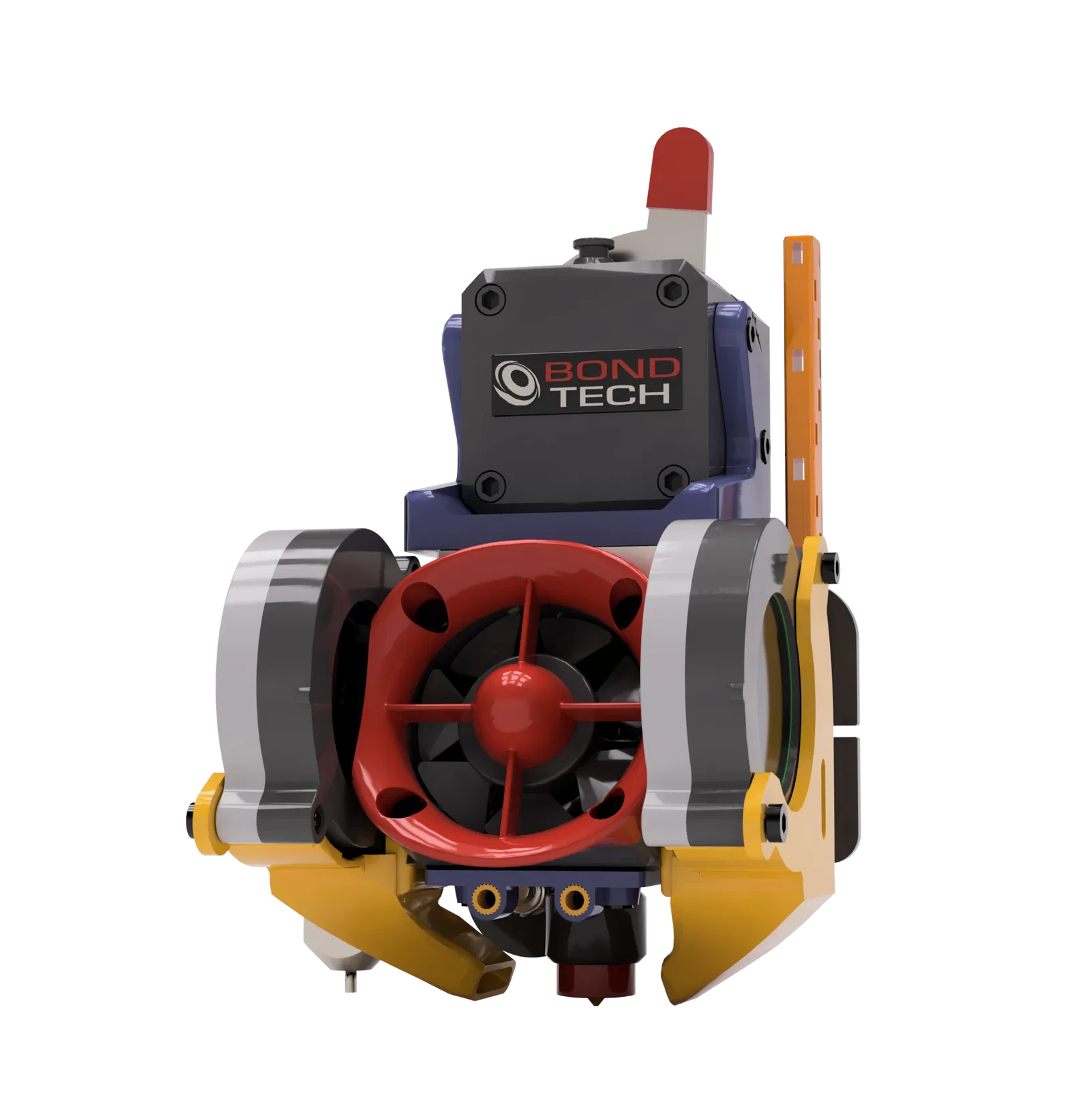

Hero Me Gen7 Platform Release4 - Nền tảng Đầu in Module Đa năng

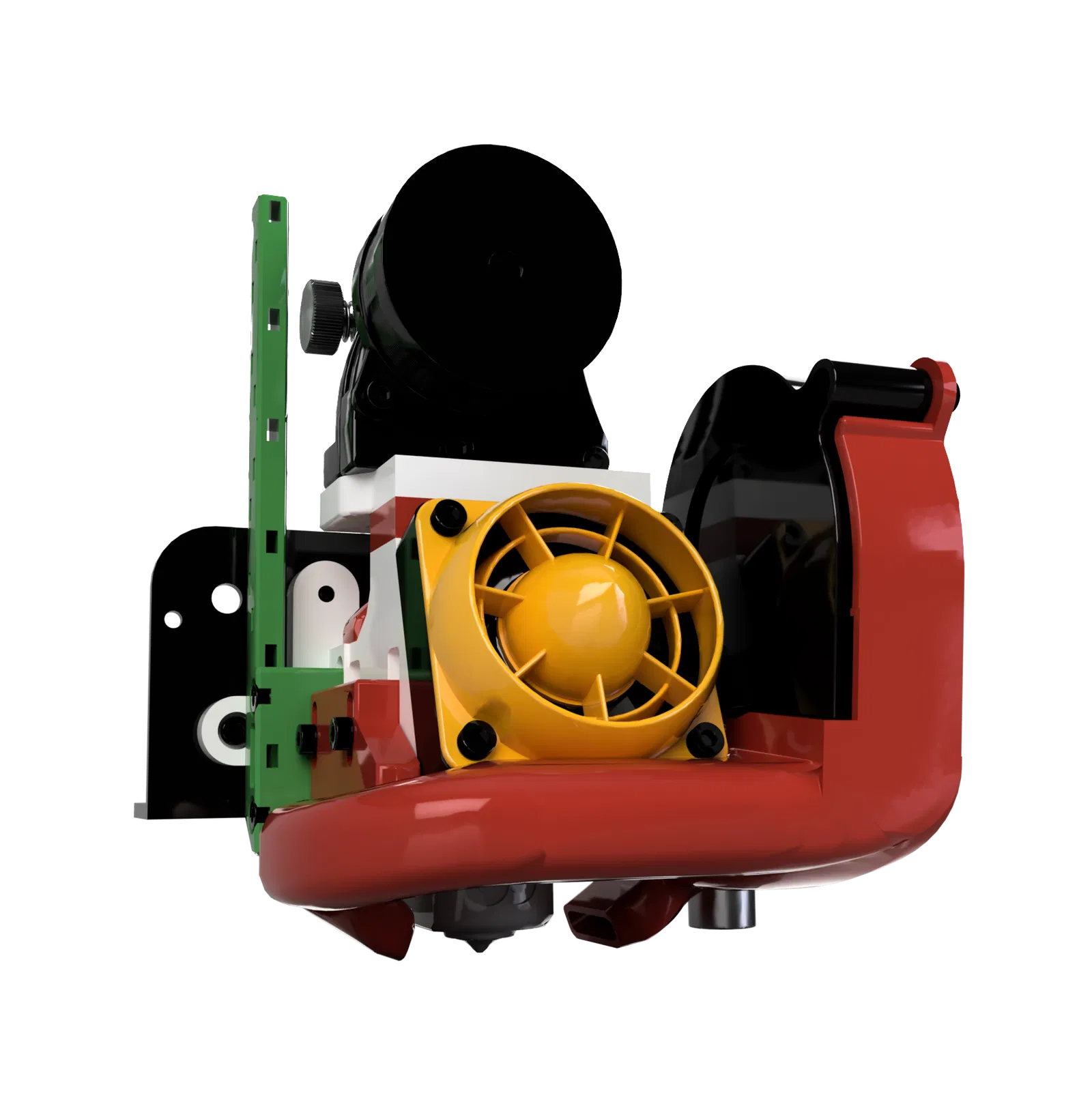

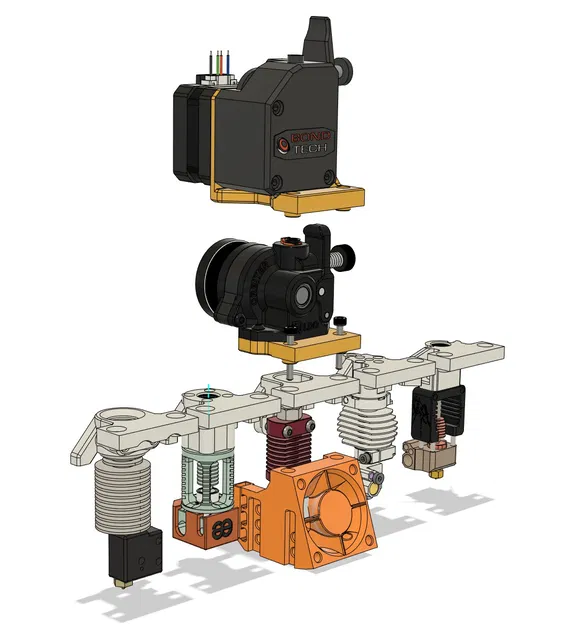

Hero Me Gen7.4 là một nền tảng đầu in dạng module cho máy in 3D với khả năng làm mát chi tiết tuyệt vời và khả năng tương thích cao nhất với các loại máy in 3D, đầu in nóng (hot end), bộ đùn (extruder), cảm biến cân bằng tự động (ABL), và các bộ phận khác. Hero Me Gen7 tập trung vào sự lựa chọn và sở thích cá nhân. Nếu bạn đã nâng cấp máy in 3D của mình, bạn đã đưa ra những lựa chọn về những gì quan trọng với bạn. Các lựa chọn của bạn có thể sẽ khác với mọi người. Khi chọn một bộ combo đầu in nóng, bộ đùn và cảm biến cân bằng tự động (ABL) (chưa kể quạt và gia tốc kế), bạn sẽ tìm thấy nền tảng đầu in nào có thể chứa tất cả các bộ phận bạn đã chọn (có thể là một sự kết hợp hiếm hoi), cho máy in 3D cụ thể của bạn VÀ cung cấp khả năng làm mát chi tiết mang lại kết quả in tuyệt vời. Đây chính là điều mà Hero Me Gen7 hướng tới! Nền tảng đầu in Hero Me Gen7 thay thế đầu in gốc của máy in 3D bạn theo nhà sản xuất. Hầu hết các bộ phận đầu in gốc, như đầu in nóng, cảm biến cân bằng bàn in và quạt có thể được tái sử dụng với Hero Me nếu muốn, hoặc thay thế hoàn toàn bằng các bộ phận của bên thứ ba chất lượng cao hơn. Hãy coi nền tảng Hero Me như những khối Lego cho các cụm đầu in, có các bộ phận gắn cho từng thành phần (đầu in nóng, bộ đùn, quạt, cảm biến ABL, v.v.) xếp chồng lên nhau và gắn vào Bộ phận Cơ sở Hero Me. Các bộ phận gắn cho từng thành phần có thể được hoán đổi cho một bộ phận khác cùng loại. Vì vậy, nếu bạn thay đổi lựa chọn bộ phận của mình trong tương lai, bạn không cần phải bắt đầu lại, bạn chỉ cần thay thế bộ phận STL duy nhất được khớp với bộ phận mới. Không cần phải lại đi tìm kiếm một bộ phần cứng gắn mới mà có thể đã không được thiết kế để hoạt động cùng nhau ngay từ đầu. #### Cập nhật ngày 3 tháng 8 năm 2023: Tài liệu Hero Me Gen7: Bạn có thể nhận được hướng dẫn chi tiết 56 trang về lựa chọn bộ phận và lắp ráp minh họa bằng cách ủng hộ tôi trên Printables bằng cách nhấp vào nút Support and Join Club màu cam ở cột bên trái với giá chỉ từ 5 đô la tại đây trên Printables hoặc nếu bạn thích Patreon hoặc Thangs. Nếu bạn trở thành người ủng hộ All-Access Club, bạn cũng sẽ nhận được các video hướng dẫn lắp ráp, quyền truy cập máy chủ Discord riêng tư, hỗ trợ kỹ thuật trực tiếp, cũng như quyền truy cập độc quyền vào các bản phát hành mới 30 ngày trước khi được đăng lên Printables, Thangs và các thư viện STL khác. Tư cách thành viên có sẵn qua Printables hoặc Patreon hoặc Thangs. Hoặc nếu bạn muốn, bạn có thể mua hướng dẫn lựa chọn bộ phận và lắp ráp minh họa Hero Me Gen7 trong Cửa hàng Printables tại đây: * #### CẬP NHẬT ngày 14 tháng 7 năm 2023: ##### Đã tải lên Hero Me Gen7 Release 4. Bản phát hành này có 187 STL mới và 50 STL được cập nhật kể từ Bản phát hành 3 và tổng cộng 328 STL mới và được cập nhật kể từ Bản phát hành 2. 29 máy in 3D/mẫu mới và tùy chọn trục X (X carriage)**

• 16 đầu in nóng mới
• 8 bộ đùn mới
• 6 cảm biến/đầu dò ABL mới

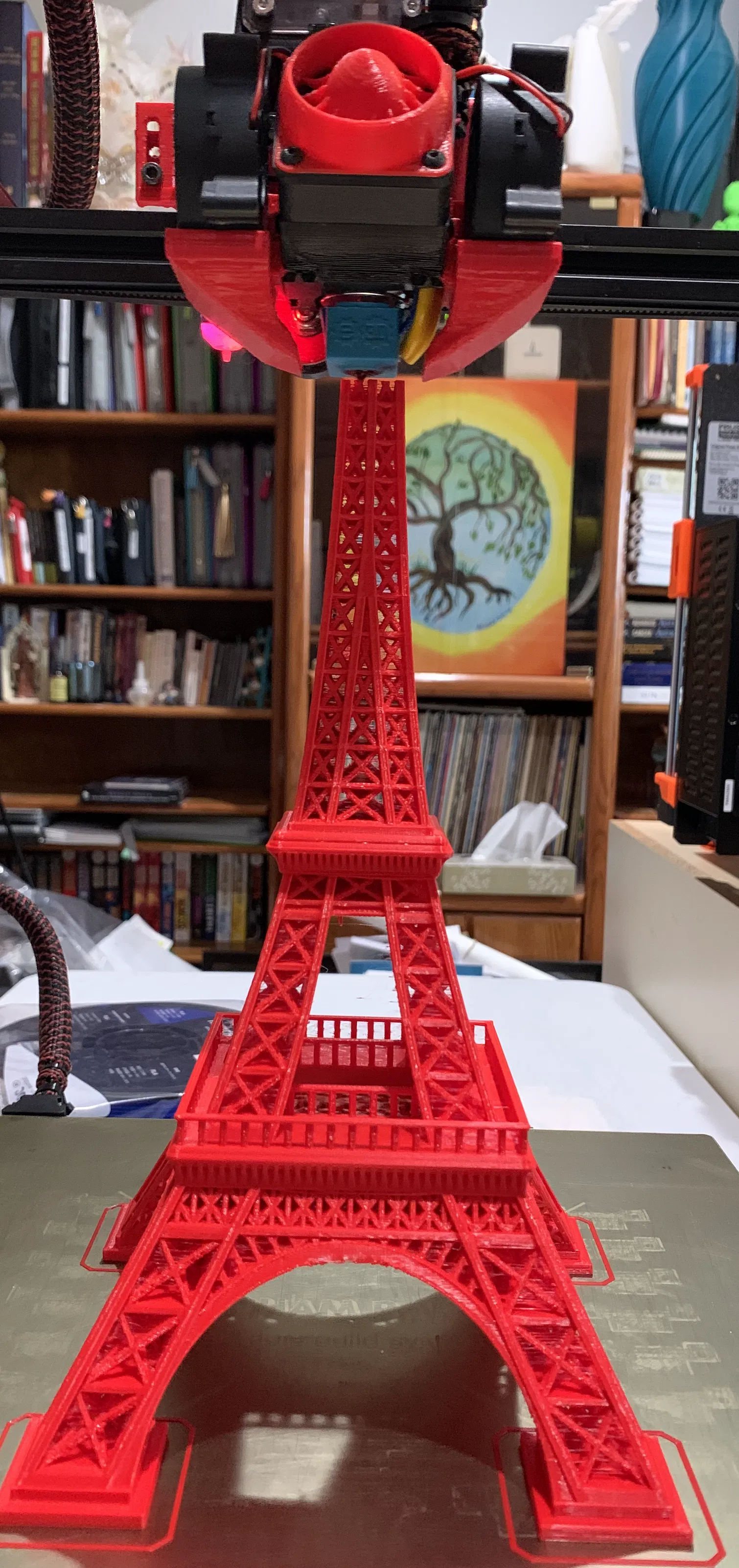

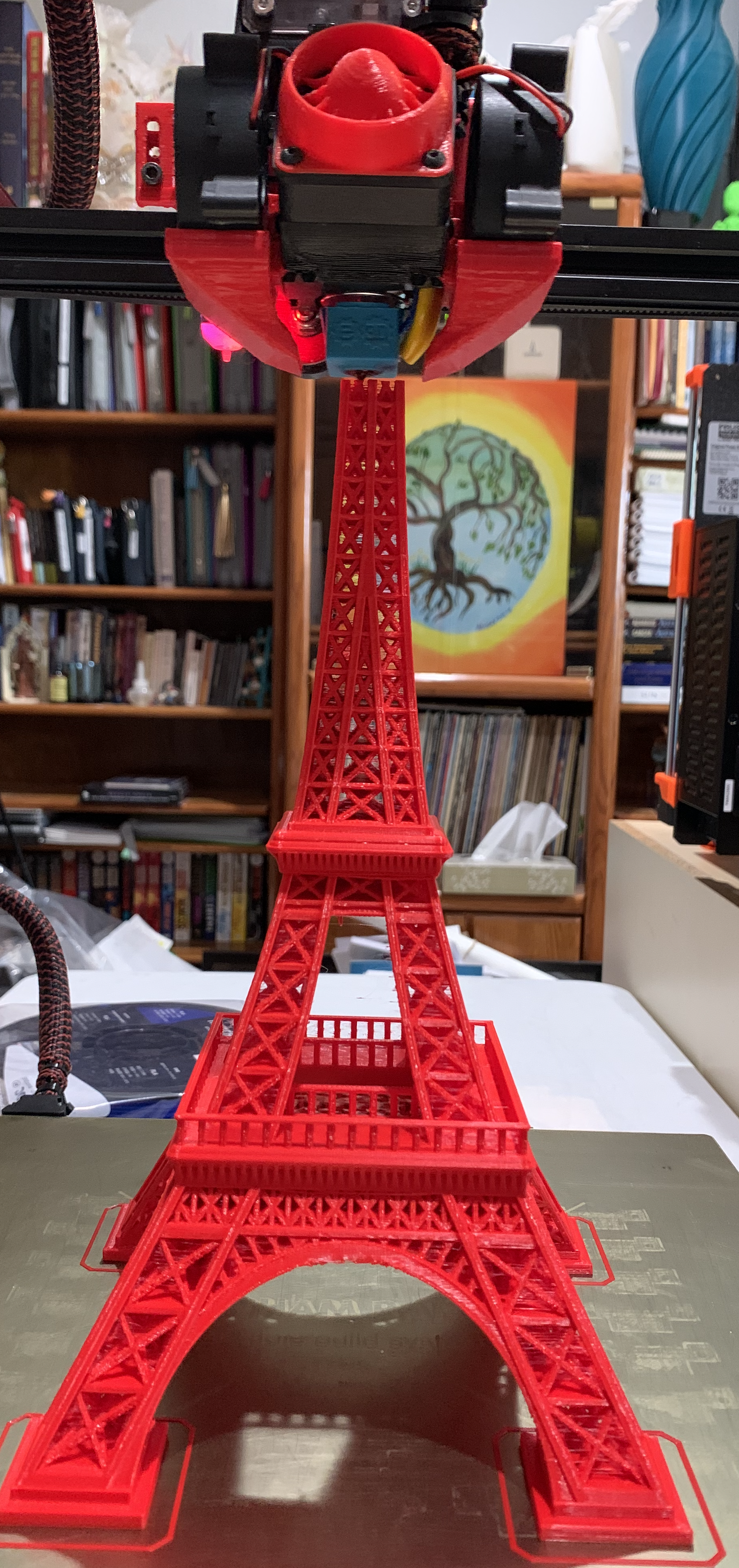

• Cùng nhiều STL được cải tiến. Kiểm tra Nhật ký thay đổi V1.6 và tài liệu hỗ trợ Máy in-Thành phần 7.4 để biết chi tiết. Dưới đây là bản cài đặt và đánh giá mới nhất về Hero Me Gen7 của Michael từ TeachingTech! (Bắt đầu từ phút thứ 4) Dưới đây là tổng quan kéo dài 10 phút về nền tảng Hero Me khi tôi nói chuyện với Joel, The 3D Printing Nerd tại RMRRF vào tháng 4 năm 2023. Vì vậy, để mang đến cho bạn sự lựa chọn và đáp ứng sở thích cá nhân của bạn trong in 3D, Hero Me Gen7.4 hiện hỗ trợ hơn 115 mẫu máy in 3D (cộng với các bản sao), 47 đầu in nóng, 37 bộ đùn (hơn 45 tùy chọn gắn), 20 cảm biến ABL (34 tùy chọn gắn), 35 tùy chọn ống dẫn làm mát chi tiết, 12 tùy chọn quản lý cáp, 14 giá đỡ ADXL345 và 4 giá đỡ thanh LED (trong số nhiều tùy chọn khác). Xem đoạn clip này để chứng minh rằng Hero Me mang lại khả năng làm mát chi tiết tốt nhất. https://youtube.com/clip/Ugkx0NFEqadxJbh9YY3L7-5i9Ui0j1Av_cl3 Máy in của bạn có làm được điều này không? 240mm, không cần hỗ trợ, không bị võng. Với khả năng làm mát chi tiết như thế này, Hero Me Gen7 có thể làm mát mọi thứ bạn in một cách hiệu quả. Tài liệu: Tệp Zip chứa tất cả các STL của Hero Me Gen7 được tổ chức thành các thư mục theo danh mục thành phần, với các thư mục con theo Thương hiệu và Loại. Các STL riêng lẻ có tên tệp rất mô tả để dễ dàng tìm thấy các bộ phận bạn cần. Nếu bạn muốn có tài liệu minh họa chi tiết để giúp bạn chọn và lắp ráp Hero Me Gen7 cho máy in 3D cụ thể của mình, bạn có thể nhận hướng dẫn lựa chọn bộ phận và lắp ráp minh họa 56 trang bằng cách ủng hộ tôi trên Printables bằng cách nhấp vào nút Hỗ trợ và Tham gia Câu lạc bộ màu cam ở cột bên trái trong Chế độ xem Hồ sơ của tôi https://www.f3d.vn/profile/mediaman3d với giá chỉ 5 đô la hoặc trên Patreon. Nếu bạn trở thành người ủng hộ All-Access với giá chỉ thêm 5 đô la, bạn cũng sẽ nhận được các video hướng dẫn lắp ráp, quyền truy cập máy chủ Discord riêng tư, hỗ trợ kỹ thuật trực tiếp, cũng như quyền truy cập độc quyền vào các bản phát hành mới (bao gồm Gen7.3 và nhiều hơn nữa) 30 ngày trước khi được đăng lên Printables, Thangs và các thư viện STL khác. Trong Chế độ xem Hồ sơ của tôi tại đây trên https://www.f3d.vn/profile/mediaman3d hoặc https://patreon.com/MediaMan3D hoặc https://thangs.com/designer/MediaMan3D Trọng lượng Trục X: Đối với những người có thể nghĩ rằng Hero Me nặng, tôi hiểu tại sao bạn nghĩ vậy, nhưng Hero Me tương đối khá nhẹ. Một bộ phận in đầy đủ (với các đai ốc chèn ren) cho cấu hình quạt kép, đầu in nóng/ổ đùn trực tiếp, với giá đỡ ABL, ADXL và LED chỉ dưới 87 gram. Hero Me Gen7 nhẹ hơn về tổng trọng lượng so với nhiều bộ đầu in gốc và hầu hết các bộ thay thế khác. Một bộ Bowden đơn giản không có ABL có thể chỉ gồm 4-5 bộ phận in. Một đầu in được tải đầy đủ với đầu in nóng, bộ đùn, ABL, quạt kép, ADXL345, LED và quản lý dây chỉ có 12 bộ phận in. 28/4/2023: Đây là một cuộc phỏng vấn mới với Daniel của Crosslink cung cấp cái nhìn tổng quan tuyệt vời về nền tảng Hero Me: ### Máy in 3D & Linh kiện được Hỗ trợ bởi Hero Me Gen7.4 ##### Hơn 115 Mẫu Máy in 3D/Trục X Được Hỗ trợ: * 3DFused V1, V2, V3, CoreXY, Master X carriage
• Alfawise U20-U30
• Anet ET4, ET5, E10, A8
• Anycubic Vyper, Chyron, Mega S, Mega Zero, Kobra Go
• BigTreeTech HermitCrab
• BIQU B1
• BLV Ender 3 Linear Rail Upgrade
• BLV MGN Metal Cube
• CR-6SE
• CR-10, V2, V3
• CR-10 Mini
• CR-10S, S4, S5
• CR-10S Pro, Pro V2, Pro V3
• CR-20
• CR-MAX
• Ender 2 Pro
• Ender 3,
• Ender 3 Pro
• Ender 3 Neo
• Ender 3X
• Ender 3 V2
• Ender 3 V2 Neo
• Ender 3 MAX,
• Ender 3 Max Neo
• Ender 5, 5 Pro, 5 Plus
• ENDER 6 CoreXY
• Elegoo Neptune 2, 2S, x
• Elegoo Neptune 3 , 3 Pro , 3 Plus , 3 Max
• Eryone Thinker SE
• Exoslide
• Geeetech A10, A20, A30
• HyperCube
• Kingroon KPS3
• Kywoo
• Labists ET4
• Lantro
• Linear Rails MGN9-H, MGN12-C, MGN12-H
• Longer LK1, LK5 Pro
• Mercury One
• Micro Swiss DD kits (Ender 3, Ender 5, Exoslide, Linear Rails)
• OpenBuilds Mini V
• PrinterMods xChange & MDD kit V1.2, V1.3
• RepRap i3 Clones
• Prusa MK3S/+
• SainSmart Coreception 300
• Sovol SV01, SV02, SV05, SV06, SV06 Plus
• Sunlu S8
• Tevo Tarantula Pro, Tornado
• Tronxy X5SA Pro
• Two Trees Bluer, Sapphire Pro, Plus
• Wham Bam MUTANT
• Wham Bam Universal X carriages (v-wheel, linear rails)
• Voron 2.4, Switchwire-Afterburner
• Voxelab Aquila-Pro
• ZYLTech Gear V3
• Hầu hết các bản sao của máy in Creality CR & Ender Các mẫu máy in được liệt kê ở trên có dấu hoa thị () có thể có hỗ trợ hạn chế. Mẫu máy in 3D và trục X của nó được hỗ trợ đầy đủ, nhưng một thành phần (rất có thể là đầu in nóng gốc) của cụm đầu in gốc có thể không tương thích với Bộ phận Cơ sở Hero Me Gen7 hoặc các cụm khác. Thay thế bộ phận gốc bằng bộ phận tương đương của bên thứ ba sẽ giải quyết vấn đề này. ##### Hơn 47 Thương hiệu và Mẫu đầu in nóng được Hỗ trợ: * Anycubic Vyper V5 Stock
• Creality Stock MK8 (2 vít gắn)
• Creality CR-10S Pro (2 vít gắn)
• Creality Spider (tối đa 350c)
• Creality Spider High Temp (tối đa 500c)
• Creality Spider 3 Pro
• Creality Spider 4 Pro (Gốm tốc độ cao)
• E3D-Online V6 & Volcano
• E3D-Online Revo Six (tên khác Prusa MK3)
• E3D-Online Revo Micro (tên khác Mini)
• E3D-Online Revo Voron
• E3D-Online Revo CR
• Haldis Red Lizard K1 V6 (Dragon)
• Haldis Red Lizard K1 Pro-HF-UHF
• Haldis Red Lizard V5, V5 Pro
• Generic MK8
• Generic J-Head V5, V6
• Micro Swiss All Metal CR-10, 10S Pro
• Neptune Stock
• Phaetus Dragon
• Phaetus Dragonfly BMO-BMS-HIC
• Phaetus Rapido (tên khác ST, HF)
• Phaetus Rapido Plus (tên khác UHF)
• Phaetus X Voron Dragon ST-HF-UHF
• Phaetus TaiChi
• Slice Engineering Copperhead
• Slice Mosquito, Magnum, Magnum+
• Slice Mosquito cho Creality
• TriangleLab Dragon SF-HF
• TriangleLab Rapido HF-UHF
• TriangleLab TCHC CHC, CHC Pro, PT1000 Pro
• TriangleLab TCHC TR6
• TriangleLab CHC Mini
• Bản sao của bất kỳ đầu in nóng nào ở trên ##### Hơn 37 Thương hiệu và Mẫu bộ đùn được Hỗ trợ: * Advanced 3D Printing FXD

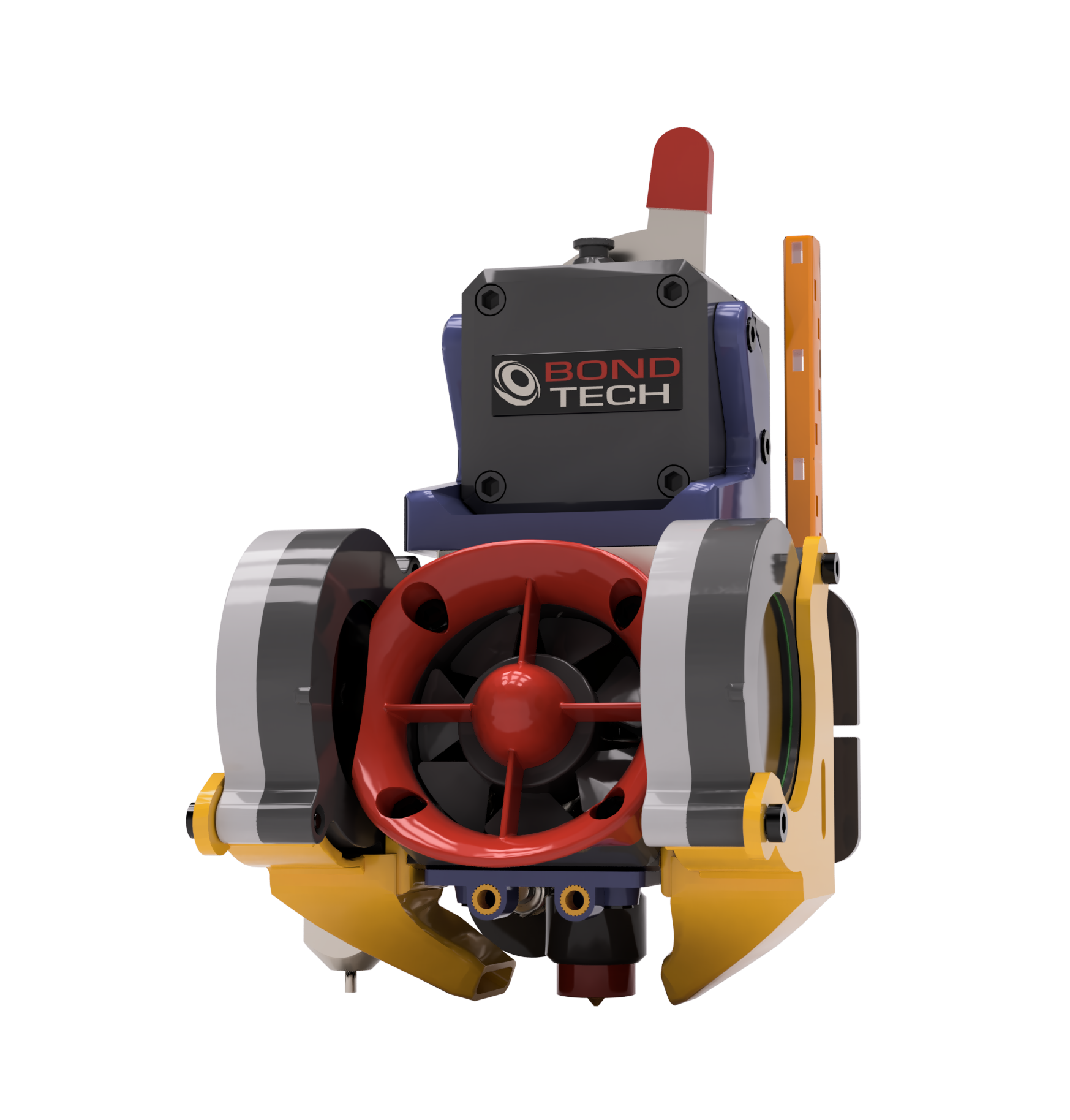

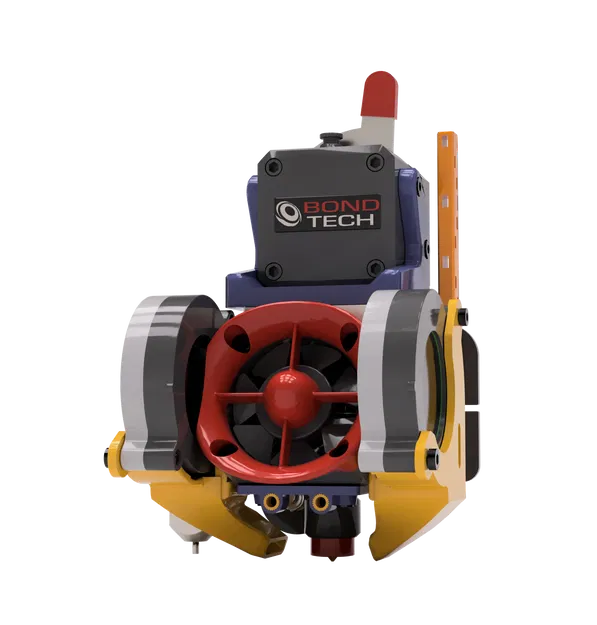

• Bondtech BMG (và gương)
• Bondtech BMG-M (và gương)
• BMG Mini (bản sao)
• Bondtech LGX
• Bondtech LGX Lite
• Creality Stock Single và Dual Gear
• Creality E-Fit
• E3D-Online Titan
• EZR Struder
• HextrudORT
• Kingroon Titan Clone
• Micro Swiss DD kits: Ender 3, 5, Linear Rail, Exoslide • Micro Swiss Dual Gear
• Orbiter V1.5 & V2.0 (và gương)
• PrinterMods MDD Kit
• Phaetus APUS
• Sailfin A, B, Sherpa Variants
• Sherpa Mini
• Sherpa Micro
• Sovol SV01 stock
• Sovol SV06 stock
• Vz-HextrudORT
• TriangleLab TBG-Lite
• TriangleLab TBG-S
• Voron, Switchwire-Afterburner
• Bản sao của bất kỳ bộ đùn nào ở trên (hàng trông giống có thể không vừa) ##### Hơn 20 Cảm biến Cân bằng Tự động (ABL) được Hỗ trợ: * Beacon3D
• BLTouch
• CR Touch
• Creality OEM
• Euclid Probe
• EryONE ER-20
• EZABL Pro
• EZABL Pro Mini & Micro
• HallON
• PINDA
• PL-08N, XY-08M, SN04-N
• Touch Mi
• TA Sensor
• Omron Sensor
• Cảm biến 8mm, 12mm & 18mm
• Bản sao của bất kỳ cảm biến ABL nào ở trên ##### Quạt Tản nhiệt và Quạt Làm mát Chi tiết được Hỗ trợ: * Quạt ly tâm 4010 (đơn và kép)
• Quạt ly tâm 4020 (đơn và kép)
• Quạt ly tâm 5015 (đơn và kép)
• Quạt ly tâm 5020 (đơn và kép)
• Quạt hướng trục 4010 & 4020 cho tản nhiệt Ngoài ra còn có 14 giá đỡ cho các bo mạch tăng tốc ADXL345 khác nhau và các tùy chọn khác như camera nội soi và đồng hồ đo analog. Nếu có một bộ phận nào đó được biết đến rộng rãi (đầu in nóng, bộ đùn, v.v.) không có trong tài liệu này, thì đó là do không tương thích (quá lớn, v.v.) hoặc chưa được thử nghiệm. Hero Me Gen7 không hỗ trợ bất kỳ bộ đùn/đầu in nóng tích hợp nào, bao gồm nhưng không giới hạn ở các loại sau: Creality S1 Sprite, Micro Swiss NG, E3D-Online Titan Aero, BIQU H2, E3D-Online Hemera và Bondtech LGX Shortcut. Các thiết lập bộ đùn/đầu in nóng này đều quá lớn, quá rộng để lắp vừa vào Hero Me Base. Tôi sẽ phát triển các ống dẫn làm mát chi tiết dựa trên Hero Me với giá đỡ ABL/ADXL345 cho càng nhiều bộ đùn/đầu in nóng tích hợp này càng tốt. Dự kiến vào mùa thu năm 2024. Cộng đồng Hỗ trợ Khổng lồ: Hiện có hơn 700 bản sửa đổi, chuyển thể và các bộ phận bổ sung tương thích cho hệ thống làm mát Hero Me Gen7 từ cộng đồng thông qua các bản sửa đổi và mod tại: https://www.thingiverse.com/thing:3433619/remixes https://www.thingiverse.com/mediaman/collections/hero-me-cooling-systems https://www.f3d.vn/profile/mediaman3d Tài liệu Hero Me Gen7.4 Nếu bạn đã bỏ qua ở trên, tệp Zip chứa tất cả các STL Hero Me Gen7 được tổ chức thành các thư mục theo danh mục thành phần, với các thư mục con theo Thương hiệu và Loại. Các STL riêng lẻ có tên tệp rất mô tả để dễ dàng tìm thấy các bộ phận bạn cần. Nếu bạn muốn có tài liệu minh họa chi tiết để giúp bạn chọn và lắp ráp Hero Me Gen7 cho máy in 3D cụ thể của mình, bạn có thể nhận hướng dẫn lựa chọn bộ phận và lắp ráp minh họa chi tiết 56 trang bằng cách ủng hộ tôi trên Printables bằng cách nhấp vào nút Support and Join Club màu cam ở cột bên trái với giá chỉ 5 đô la hoặc trên Patreon. Nếu bạn trở thành người ủng hộ All-Access Club, bạn cũng sẽ nhận được các video hướng dẫn lắp ráp, quyền truy cập máy chủ Discord riêng tư, hỗ trợ kỹ thuật trực tiếp, cũng như quyền truy cập độc quyền vào các bản phát hành mới 30 ngày trước khi được đăng lên Printables, Thangs và các thư viện STL khác. Tại đây trên Printables hoặc Patreon hoặc Thangs. ##### Video YouTube về Hero Me Jim của The Edge of Tech ghé thăm tôi tại Lễ hội Rep Rap Rocky Mountain vào tháng 4 (clip 3 phút bắt đầu lúc 56:30): Tôi đã là khách mời trên Kênh YouTube 3D Musketeers Making Awesome của Grant Posner. Chúng tôi đã thảo luận về Hero Me, bản nâng cấp Prusa MUTANT, các chủ đề in 3D khác và rất nhiều hỏi đáp trực tiếp. Tôi hy vọng bạn có thể tham dự. Khi nói đến làm mát chi tiết, mọi người đều xứng đáng có một Anh hùng! Đây là một ví dụ về hiệu suất của Hero Me Gen7 so với các giải pháp làm mát khác. Lưu ý rằng bộ quạt Kép 5015 trong Hero Me Gen7 không bao giờ cần vượt quá 70% công suất, và phổ biến nhất là ở 40-50% để đạt được luồng không khí tốt nhất và làm mát toàn diện với lợi ích của việc in cực kỳ yên tĩnh. Kris từ Kersey Fabrications liệt kê Hero Me là một trong 5 nâng cấp hàng đầu cho Ender 5. Xem video bên dưới: #### Cảm ơn và Ghi nhận Tôi muốn cảm ơn Hangtight vì công việc chuyển đổi các tệp STL Hero Me thành tệp STEP (dành cho những người ủng hộ Patreon của tôi). Tôi muốn cảm ơn ACWest vì đã cung cấp các ống dẫn làm mát chi tiết tuyệt vời của anh ấy để trở thành một phần của Bộ Suite Hero Me Gen7. Các ống dẫn làm mát của anh ấy đã được thử nghiệm CFD (Động lực học chất lưu tính toán) và xác nhận có luồng không khí tập trung tối ưu trên chi tiết ở đầu vòi phun. Cảm ơn Kelokera vì thiết kế Hero Me ban đầu https://www.thingiverse.com/thing:3092044 Cảm ơn bạn đã chọn Hero Me Gen7 để trở thành một phần trong trải nghiệm in 3D của bạn! Vui lòng đăng phản hồi, bản in hoặc bản sửa đổi của bạn về dự án Hero Me Gen7 và chia sẻ điều này với bạn bè in 3D của bạn! Nếu bạn thích thiết kế của tôi hoặc muốn có tài liệu và hỗ trợ, vui lòng xem xét ủng hộ tôi trên Patreon: https://www.patreon.com/MediaMan3D #### Hướng dẫn In Rafts: Không Supports: Có Resolution: .2mm Perimeters: 3-4 Infill: 35% đến 50% Filament_brand: Bất kỳ Filament_color: Bất kỳ Filament_material: PLA, PETG, ASA, ABS, PC- CF, PA-CF, PC, Nylon Các bộ phận gắn đầu in nóng KHÔNG ĐƯỢC in bằng PETG (quá nhiều độ uốn tự nhiên). In các bộ phận gắn đầu in nóng bằng PLA+, ASA, ABS, PA-CF hoặc PC-CF. Phần chân váy phải được in bằng ít nhất PETG, hoặc tốt hơn là ASA, ABS, PA-CF hoặc PC-CF. Mặc dù các ống dẫn làm mát chi tiết có thể được in bằng PLA+ (yêu cầu sử dụng tất cao su trên khối nhiệt), tôi khuyên bạn nên in các ống dẫn bằng ít nhất PETG, hoặc tốt hơn là ASA, ABS, PA-CF hoặc PC-CF. Đặt infill từ 35% đến 50%. Chỉ sử dụng hỗ trợ tự động từ bàn in (có thể thưa thớt; bạn cần ÍT hỗ trợ hơn bạn nghĩ!). Các ống dẫn làm mát nhẹ có thể sử dụng một vài hỗ trợ được đặt đúng vị trí ngay bên trong chi tiết (KHÔNG bên trong ống dẫn). Tôi đặc biệt khuyên bạn nên sử dụng tất cao su cho đầu in nóng của mình trong mọi trường hợp.
