CORE One - Màn hình Replicator phong cách Star Trek (không cần MMU)

Để in một cách táo bạo những gì chưa từng được in trước đây!

Còn món phụ kiện nào phù hợp hơn cho máy in 3D của bạn ngoài bảng điều khiển của thiết bị Replicator trong Star Trek chứ?

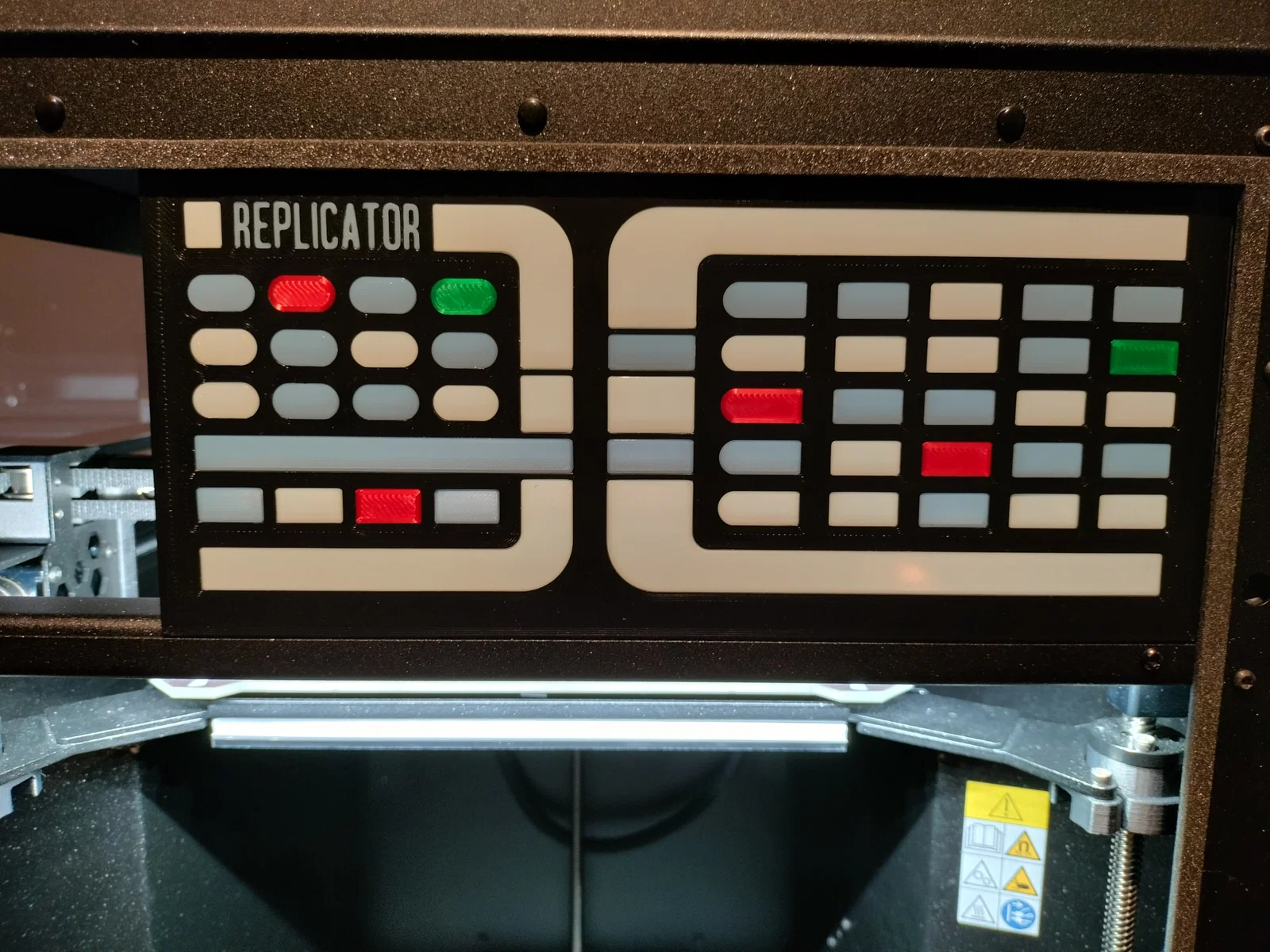

Tôi đã thiết kế mô hình màn hình LCARS đơn giản này với cảm hứng từ nhiều màn hình trong loạt phim TNG, nhưng đây không phải là bản sao trực tiếp của bất kỳ cái nào cụ thể. Tôi cố gắng tái tạo phong cách các vòm có kích thước khác nhau và sử dụng font chữ Okuda để mô phỏng kiểu chữ dùng trong phim.

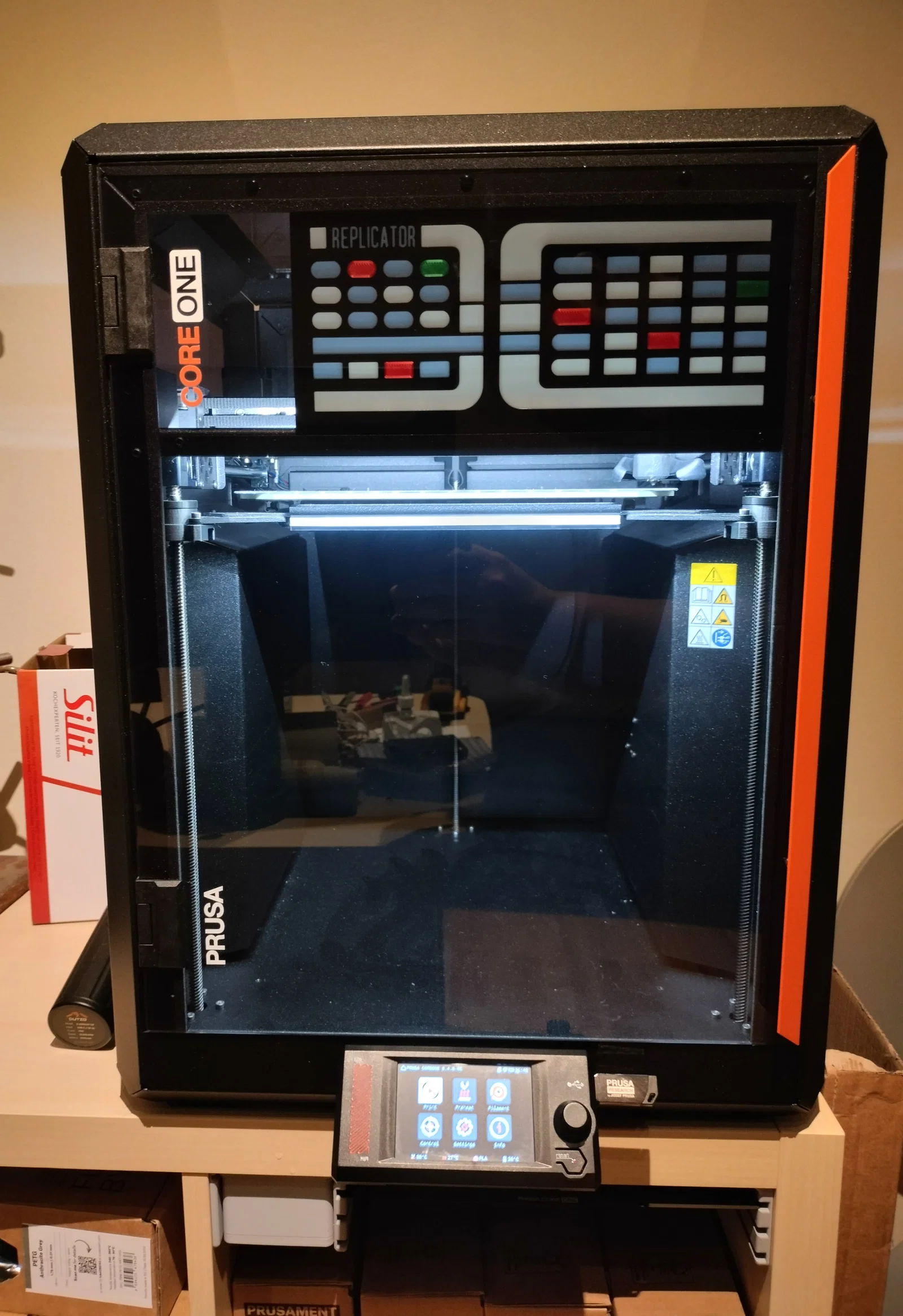

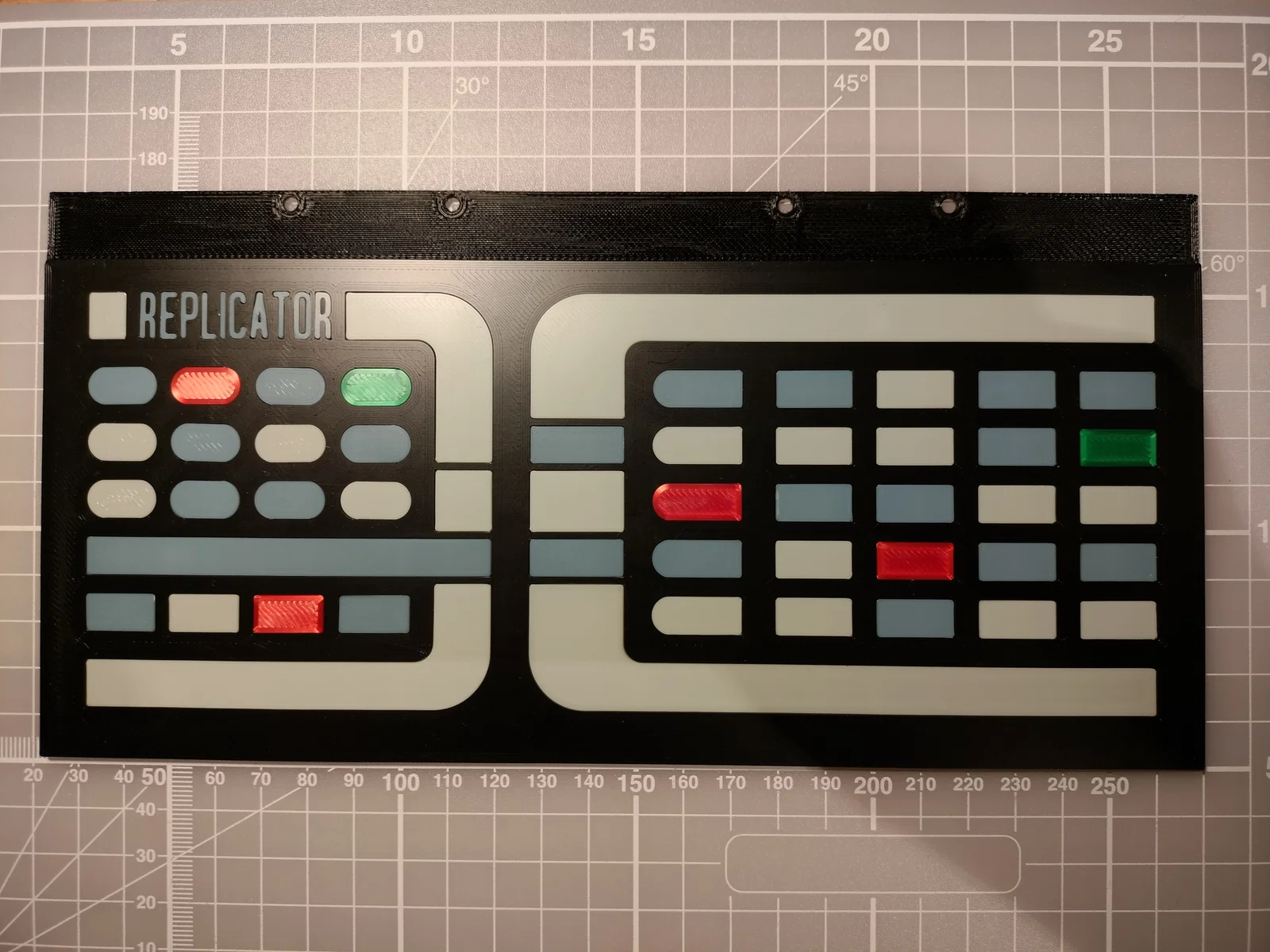

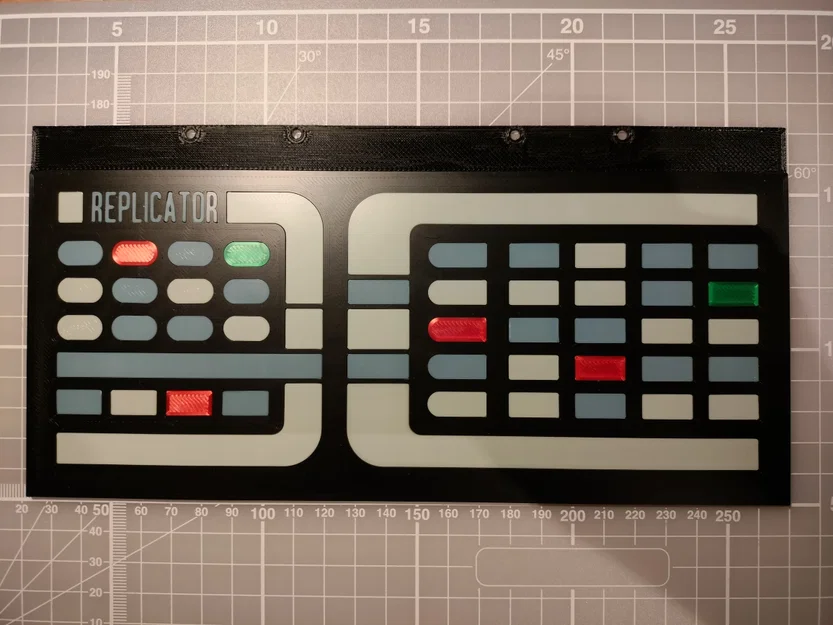

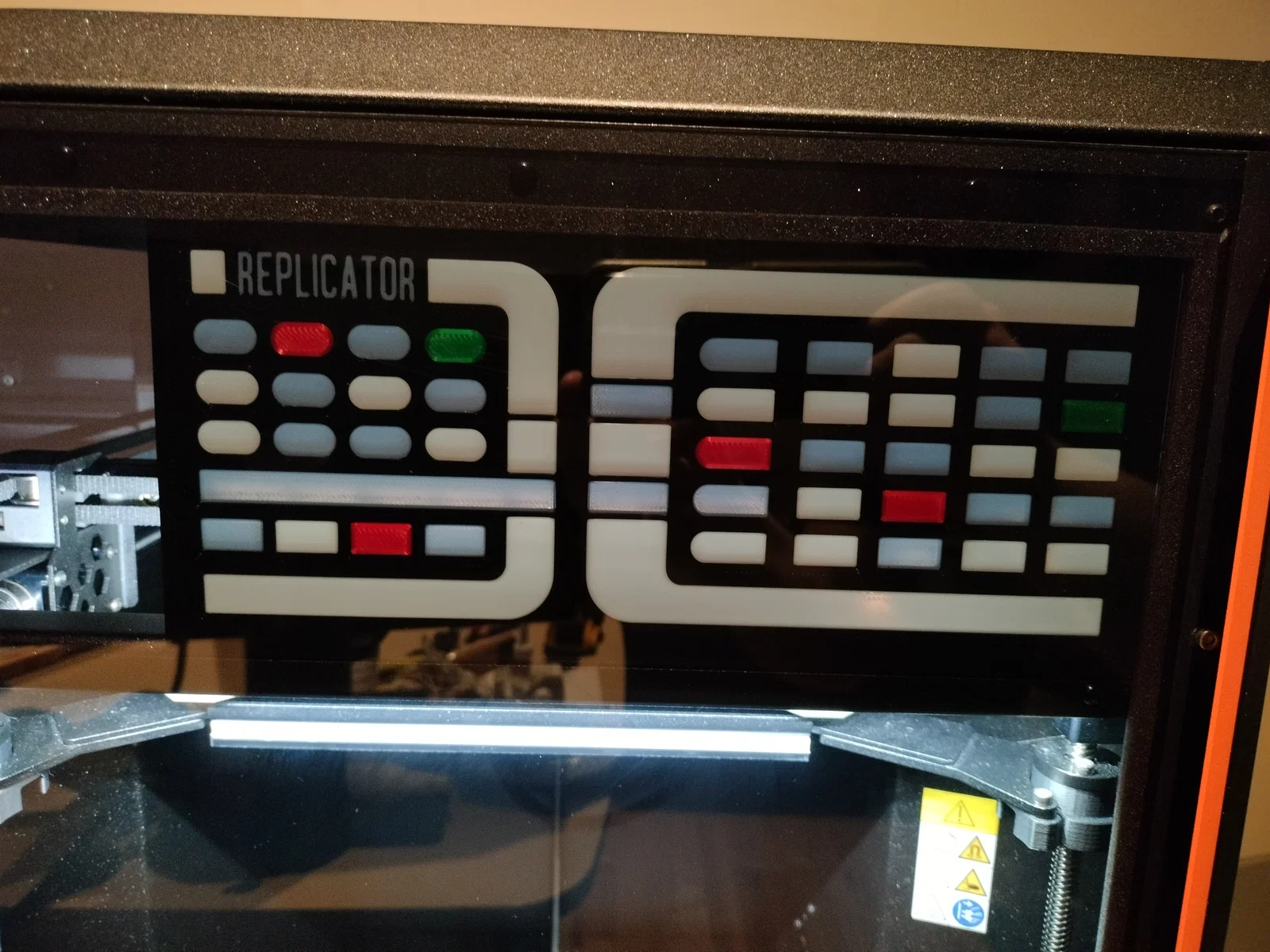

Màn hình này có tính chất "lắp ghép" và tất cả các chi tiết có thể được in riêng biệt với bất kỳ phối màu nào bạn muốn mà không cần đến MMU. Mỗi phần tử của bảng điều khiển chỉ cần được ấn vào phần đế. Tất cả các nút bấm và chi tiết được thiết kế rất mỏng để bảng có thể "phát sáng" khi có đèn nền. Tôi từng hy vọng dải đèn LED của CORE One sẽ đủ để làm sáng nó, và đôi khi nó cũng hiệu quả khi bàn in và đầu in nằm ở vị trí phản chiếu nhiều ánh sáng. Có lẽ tôi sẽ tìm kiếm một bộ đèn nền chuyên dụng sau này.

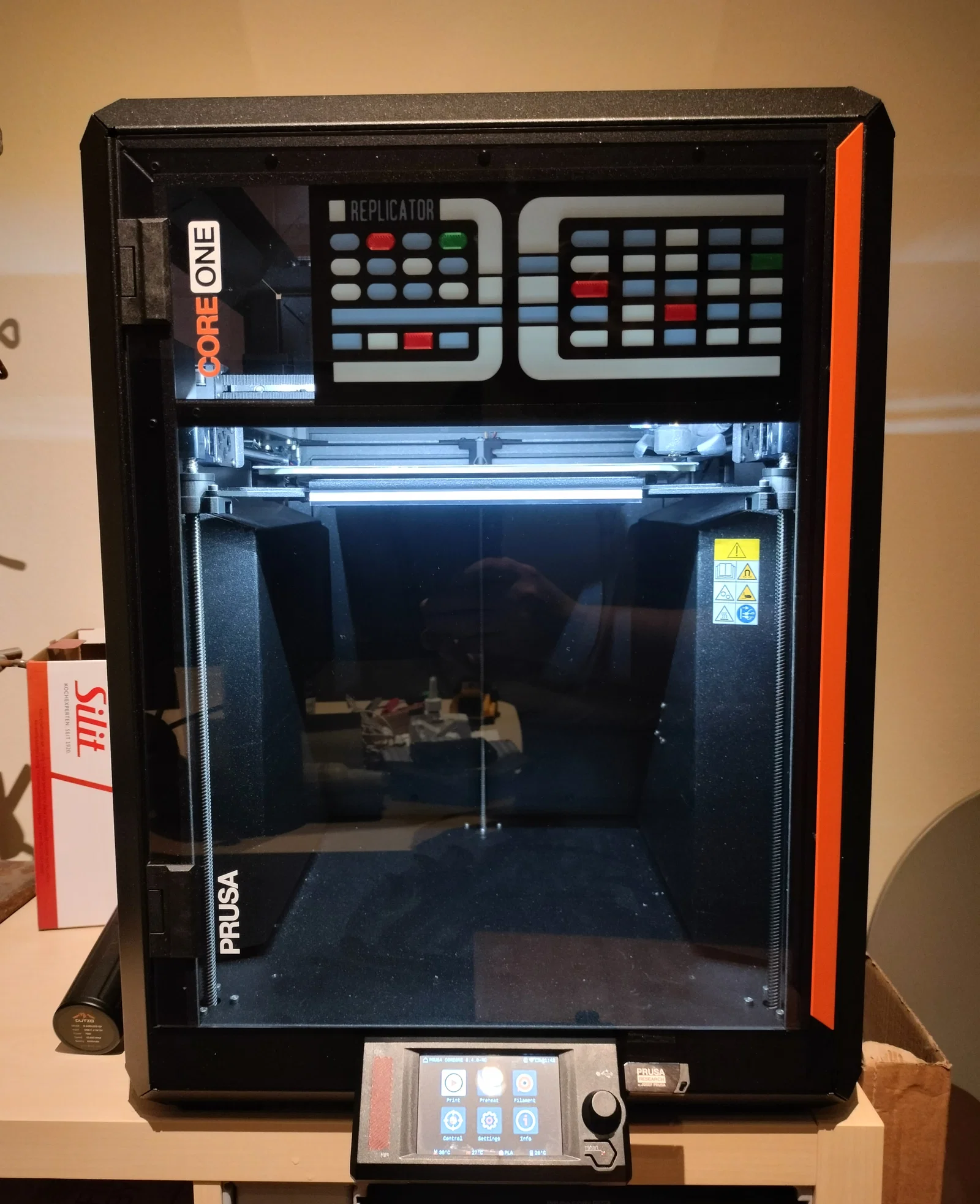

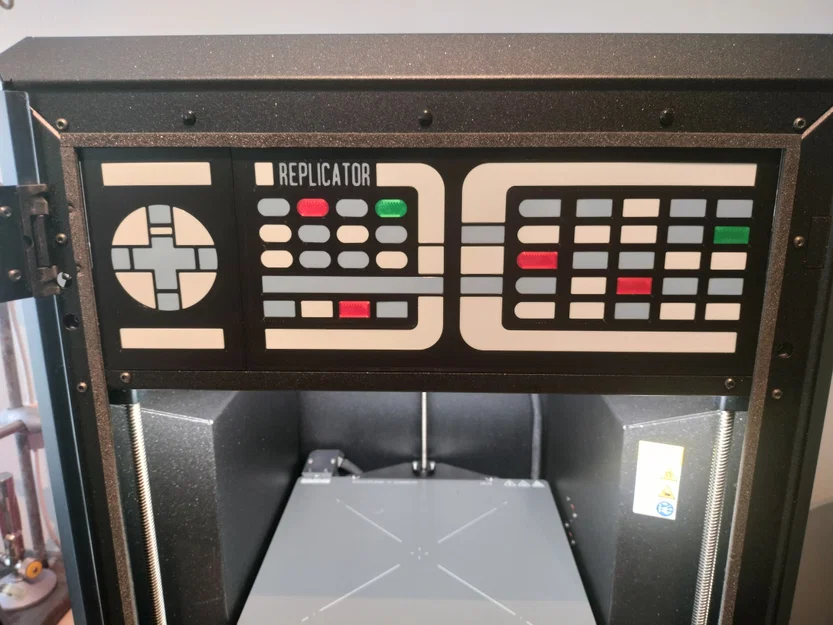

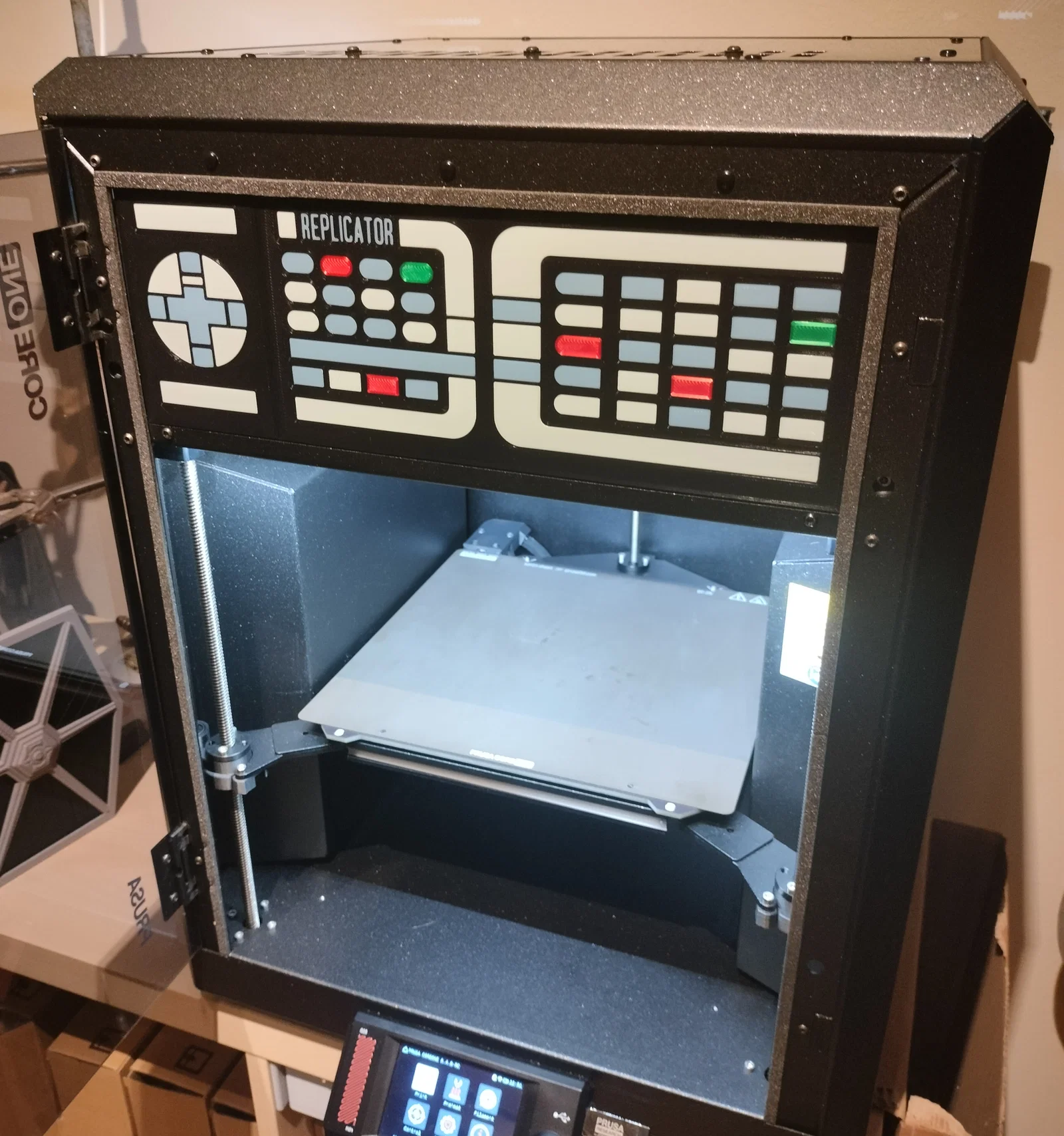

Bảng điều khiển đi kèm với các lỗ gắn khớp với các lỗ có sẵn ở mặt trước của CORE One (mặc định được che bởi chốt nhựa). Chỉ cần tháo các chốt nhựa cũ, căn chỉnh bảng điều khiển phía sau kim loại rồi lắp chốt lại. Bảng có thể đặt phẳng ở hai bên của khe hở phía trên.

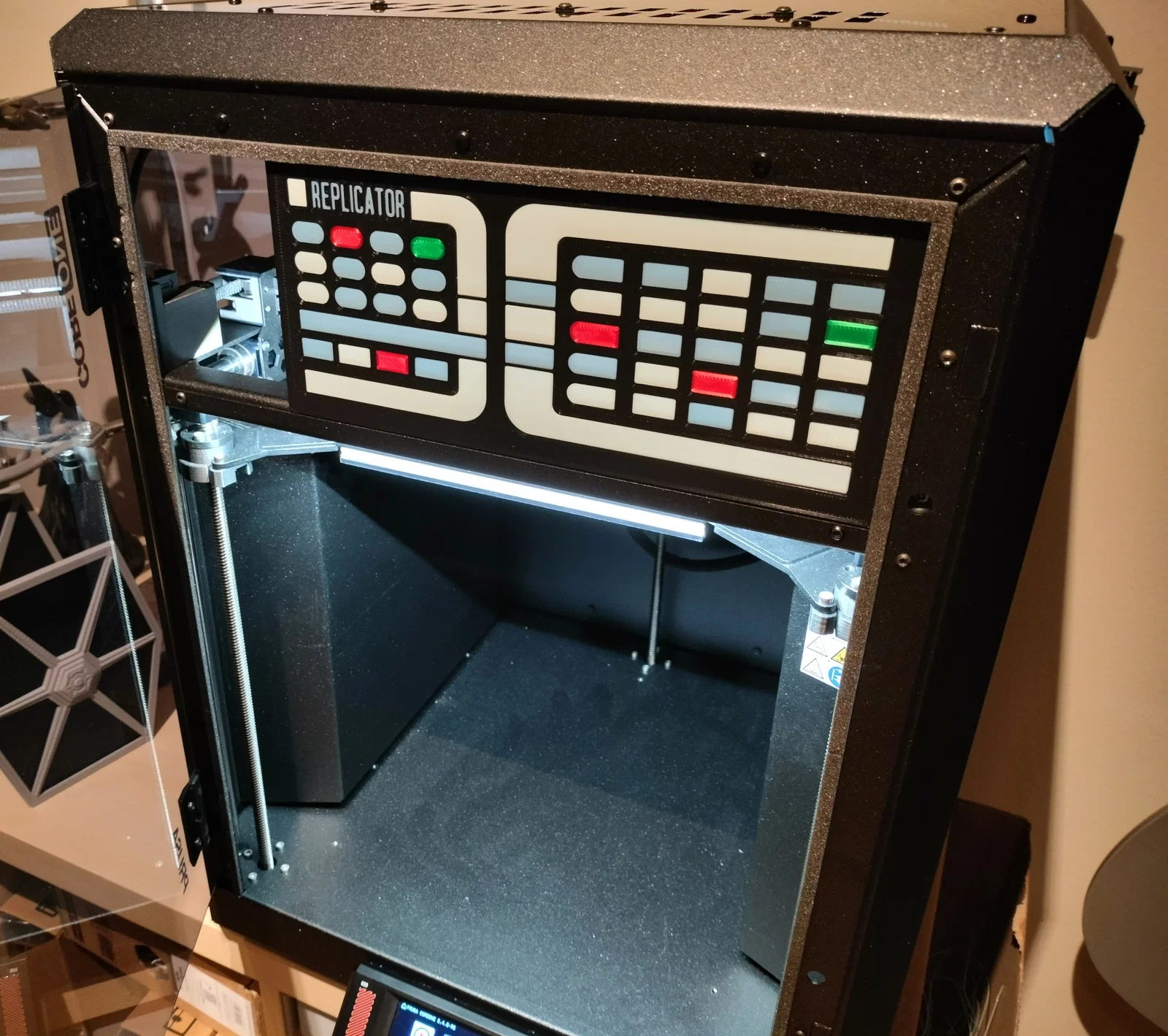

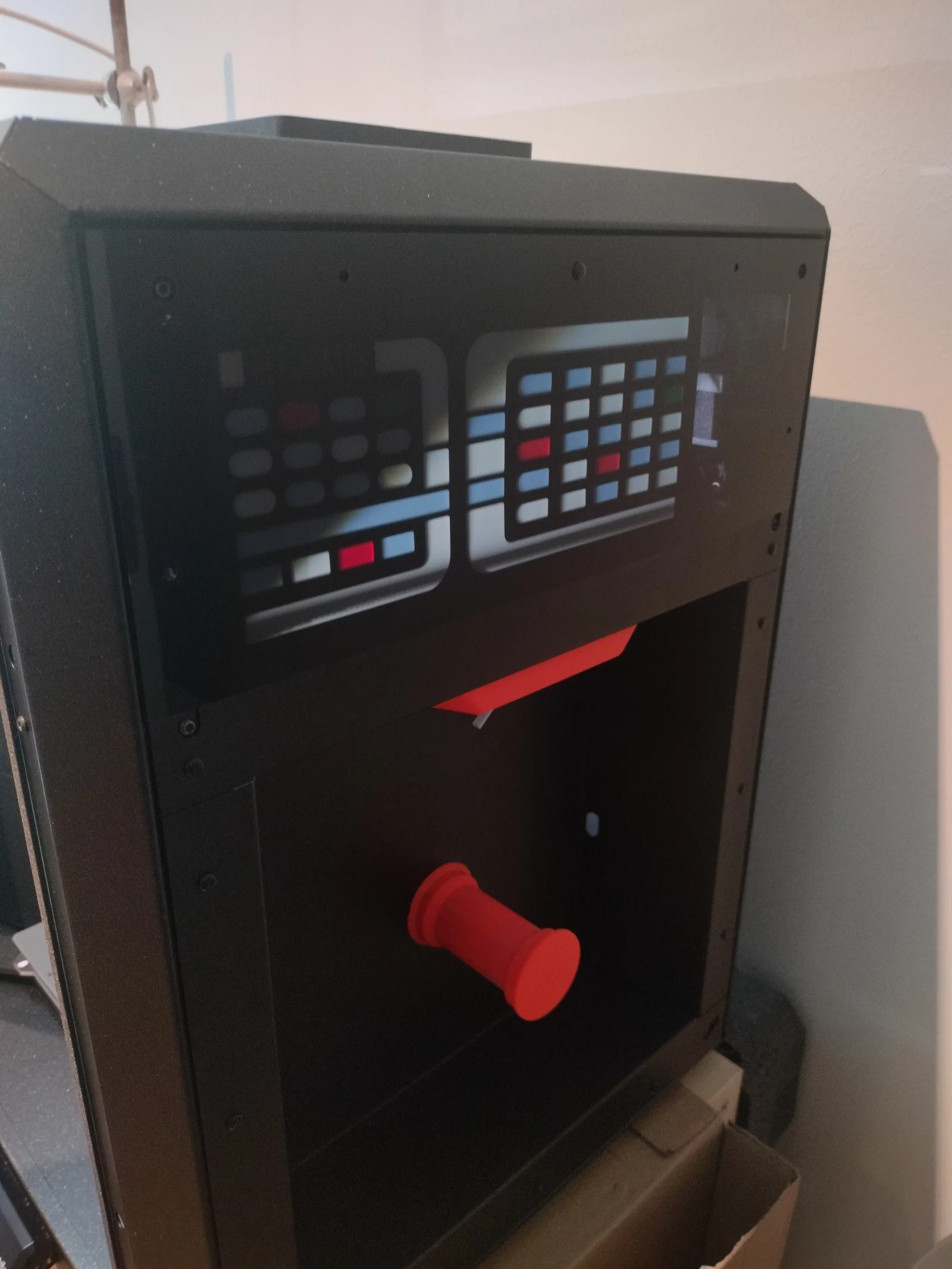

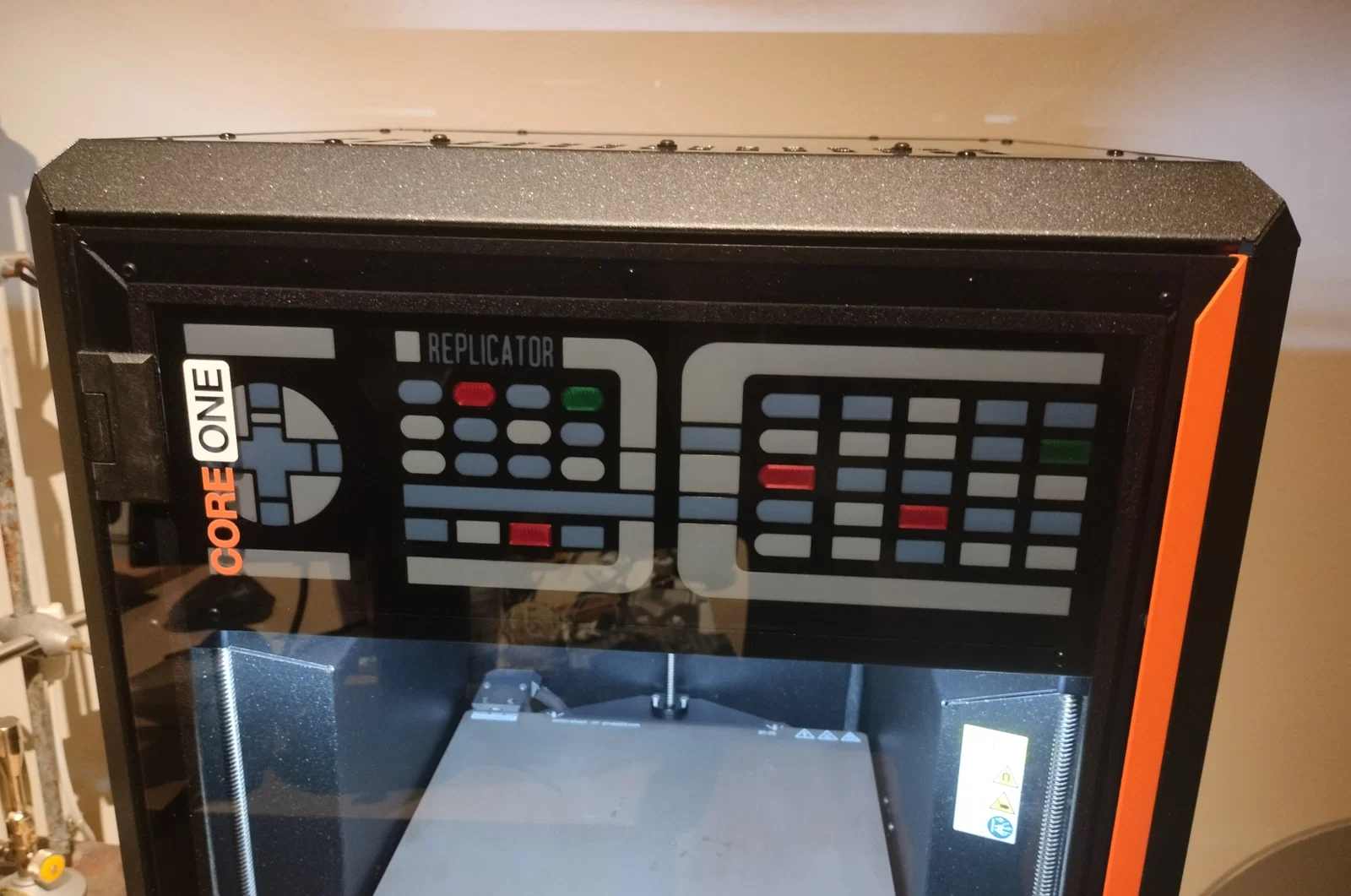

Nó cũng vừa với các cửa sổ nhỏ ở hai bên máy in, mặc dù chỉ ở phía trước vì phần lắp động cơ bước sẽ cản trở ở phía sau. Tuy nhiên, hiệu ứng đèn nền từ dải LED sẽ không mấy hiệu quả khi đặt ở các cửa sổ bên vì có quá nhiều linh kiện cản ánh sáng (xem hình). Lưu ý rằng các chốt nhựa mặc định có thể không đủ dài để xuyên qua cả tấm cửa sổ, tấm kim loại và bảng điều khiển. Tôi đã xoay xở để làm cho chúng hoạt động khá ổn nếu đưa phần giãn nở của chốt qua kim loại và bảng điều khiển, sau đó ấn đầu chốt qua cửa sổ acrylic.

Bảng điều khiển nên vừa với CORE One L nếu tất cả được scale lên 114%, nhưng tôi mới chỉ so sánh nó với các tệp CAD. Tuy nhiên, phiên bản L của máy dường như không có lỗ gắn tiện lợi, vì vậy bạn sẽ cần cách khác để cố định nó (băng dính hai mặt, dải nam châm mỏng, v.v.). Tôi cũng không đảm bảo rằng dung sai giữa các phần tử cho phép chúng khớp với nhau bằng ma sát nếu mọi thứ bị thay đổi tỉ lệ.

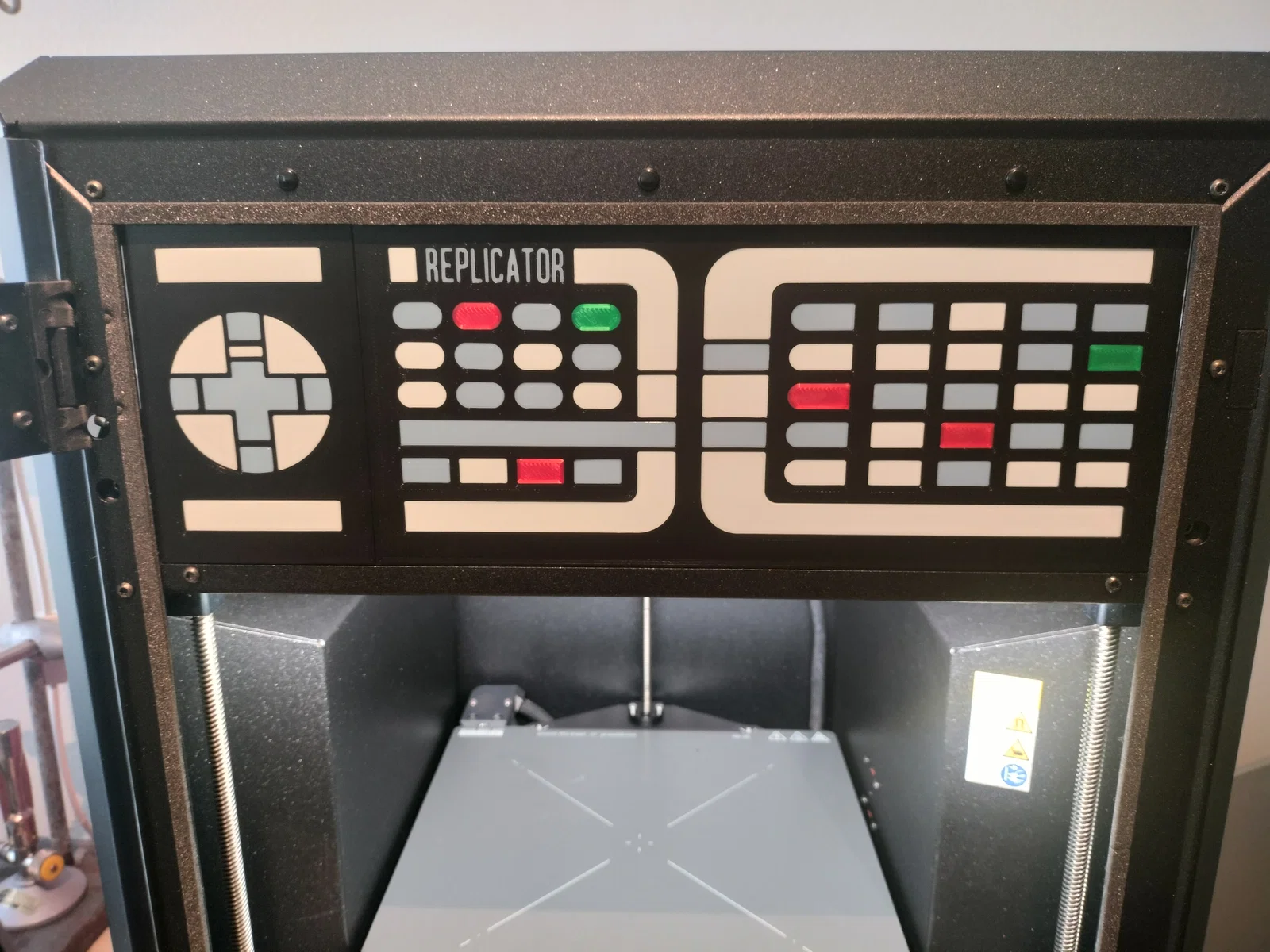

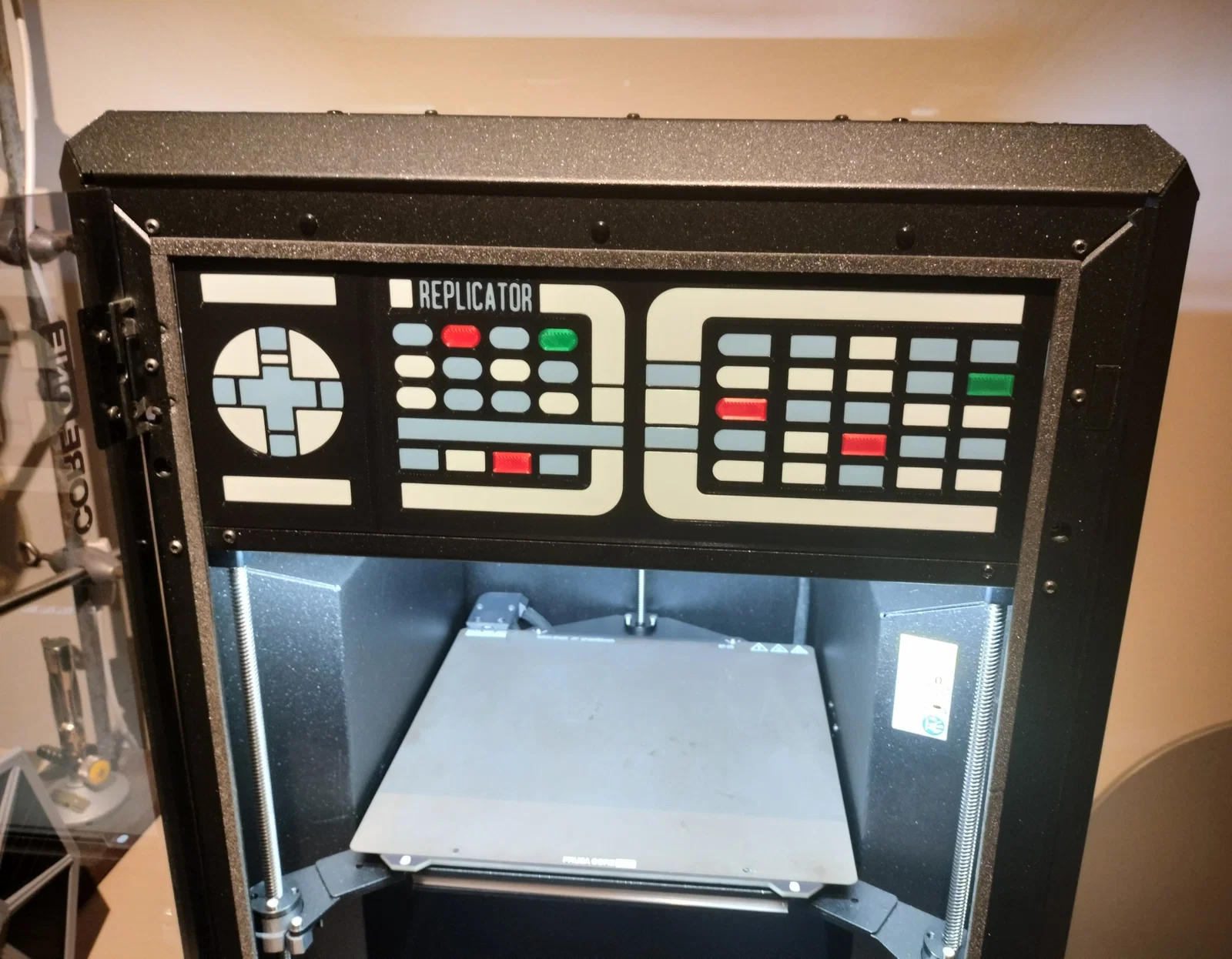

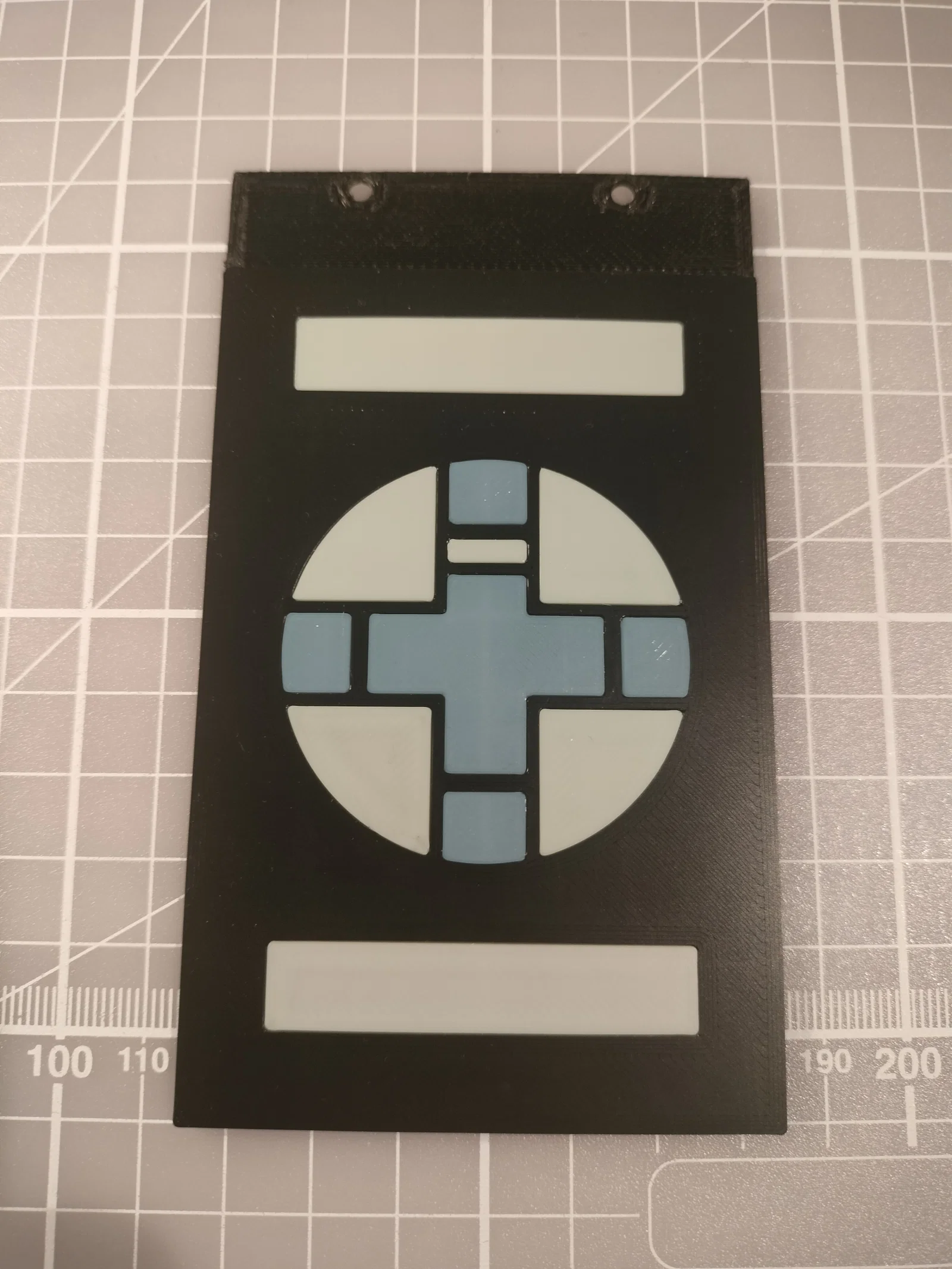

CẬP NHẬT 22/05/26: Tôi đã thêm tùy chọn "Tấm bên" để lấp đầy khoảng trống còn lại ở khe hở phía trước khi đặt ở hai bên của bảng chính (tôi phải giới hạn độ dài của bảng chính để nó có thể in trên CORE One). Nó có hai biến thể: Một loại có cụm điều khiển giống "D-pad" phổ biến trong LCARS, và một loại trống trơn. Cách in, lắp ráp và gắn giống hệt các bảng chính.

Cập nhật 25/05/2026: Tôi đã thêm các tệp STEP cho tất cả các thành phần nếu ai đó muốn remix cho máy in khác hoặc bất cứ thứ gì bạn có thể tưởng tượng.

In ấn

Mặc dù nhiều thành phần hiển thị giống hệt nhau, tôi quyết định cung cấp chúng trong các tệp nhóm để dễ quan sát hơn khi in. Tôi khuyên bạn sau khi tải lên hãy tách chúng thành các đối tượng, sau đó sử dụng chức năng "Printable" để chọn các phần tử muốn in theo màu hiện có. Tôi đã bao gồm các tệp .3mf với các cài đặt in cần thiết đã được thiết lập sẵn.

Tổng thời gian in khoảng ~2 giờ và sử dụng khoảng ~45g nhựa.

Tôi khuyên bạn nên in tất cả các bộ phận bằng PLA để có bề mặt hoàn thiện tốt nhất. Hãy cân nhắc sử dụng các loại nhựa cho nút, chữ và vòm có độ trong suốt nhất định để ánh sáng xuyên qua (màu đỏ và xanh đậm tôi dùng là loại "Shiny" nên khá đặc, nhưng đó là tất cả những gì tôi có lúc đó. May mắn là tất cả các phần tử có thể dễ dàng tháo ra và thay đổi sau).

Nếu bạn cần cảm hứng cho các phối màu khác, đây là một tài liệu tham khảo tuyệt vời: http://lcars.org.uk/lcarstemplate.htm

Phần đế (Base)

Đặt mặt trước hướng xuống bàn in để có bề mặt hoàn thiện tốt nhất. Độ dày lớp in: 0.2mm Chu vi: 4 Lớp trên: 0 Lớp dưới: 6 Độ lấp đầy (Infill): 0% Support: Chỉ trên bàn in Độ mở rộng lớp đầu tiên: 2mm (để vừa với bàn in CORE One) (Nhớ giữ lại các phần giữa của một số chữ cái để dùng sau!)

Vòm và Nút bấm

Đặt mặt trước hướng xuống bàn in. Cài đặt 0.15 Balanced hoặc Structural mặc định là ổn.

Chữ cái

Đặt mặt trước hướng xuống bàn in. Sử dụng cài đặt 0.15 Balanced hoặc Structural với thay đổi sau: Chu vi ngoài trước. Bỏ qua cảnh báo thiếu support. Các chữ cái được làm cao hơn các bộ phận khác, nên các đoạn bắc cầu (bridge) trên phần chân không ảnh hưởng đến việc chúng nằm phẳng với bề mặt trước.

Lắp ráp

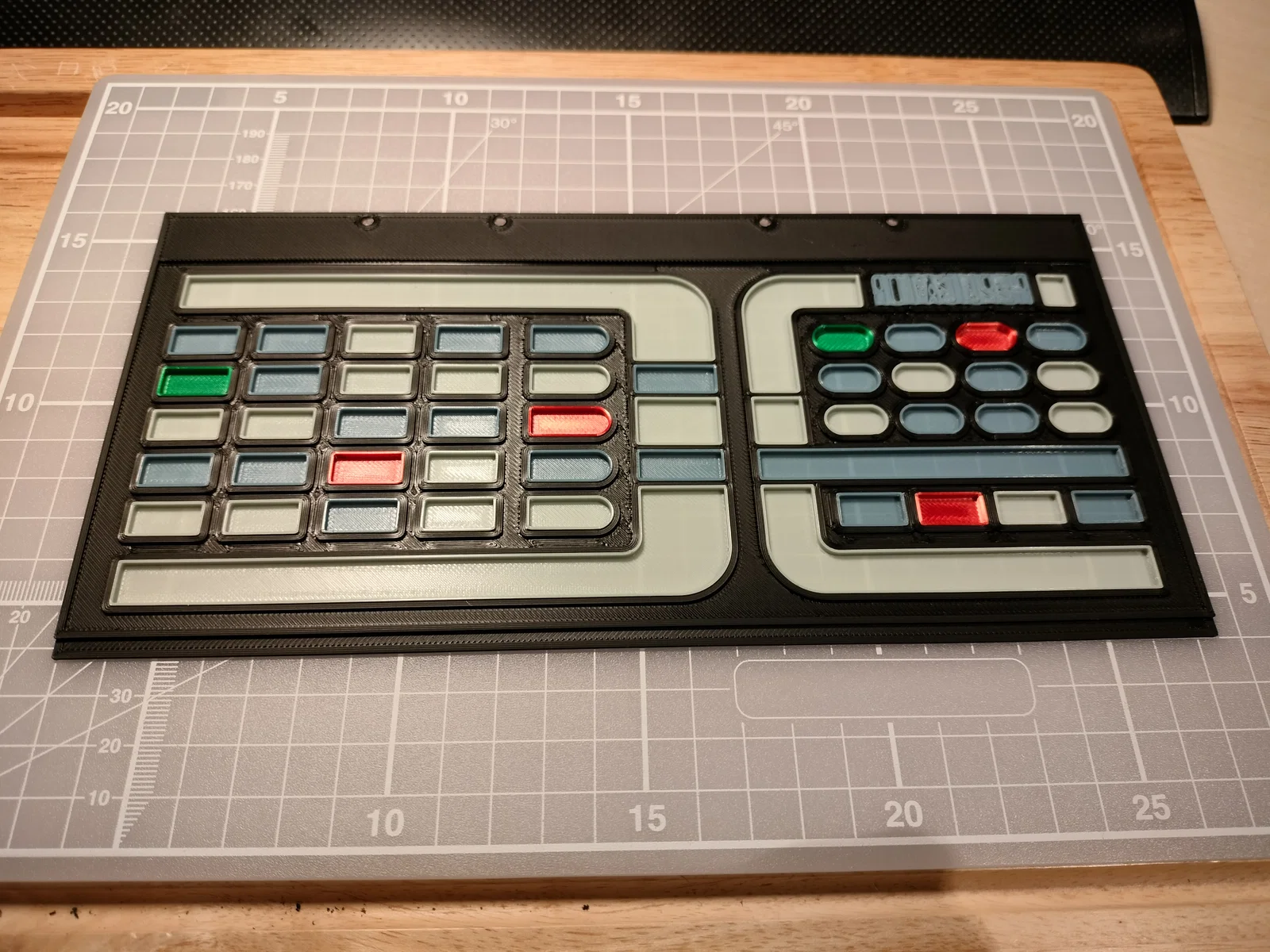

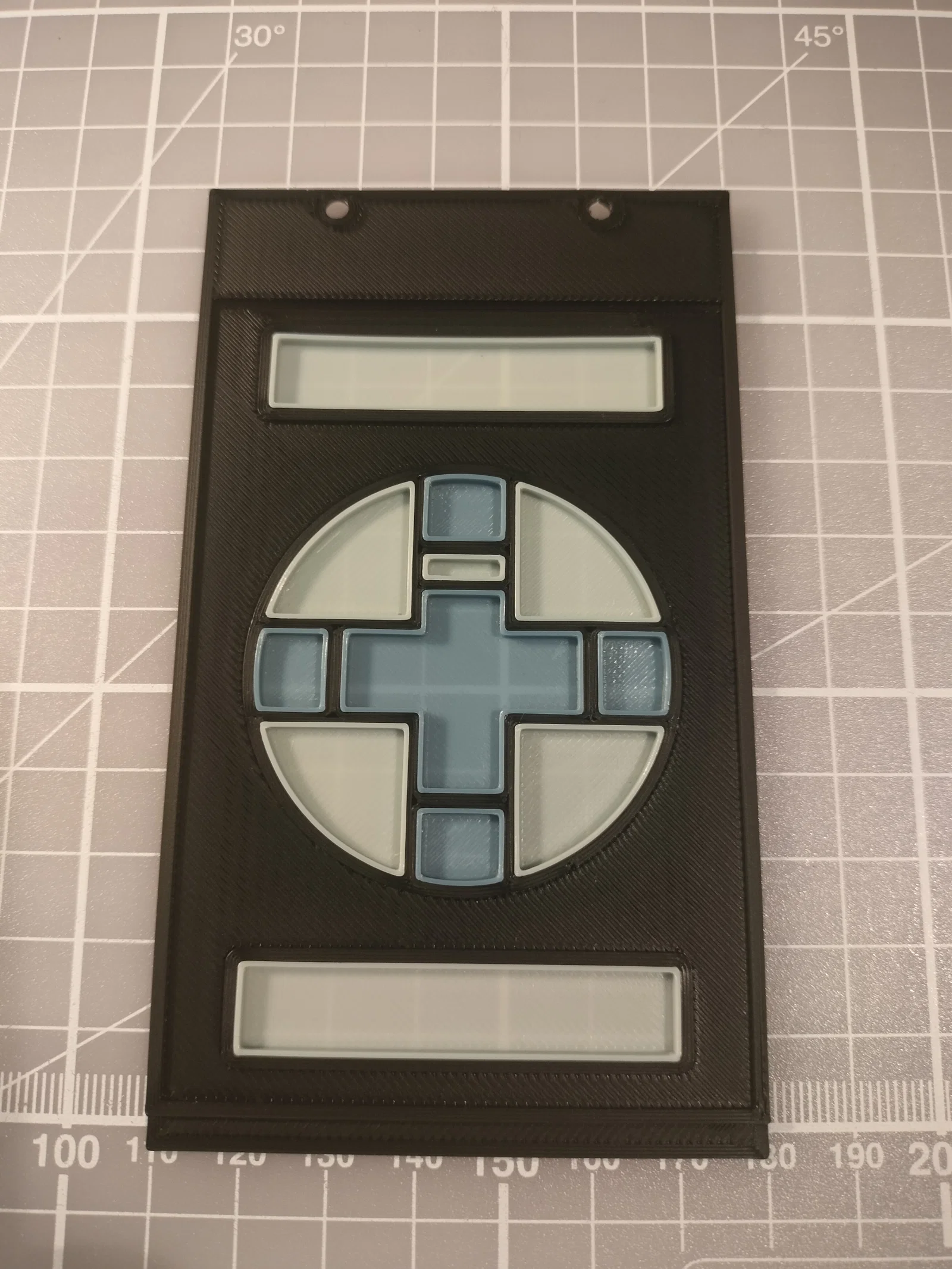

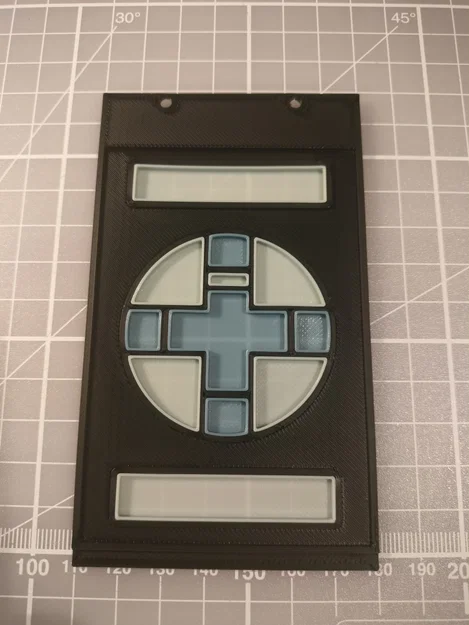

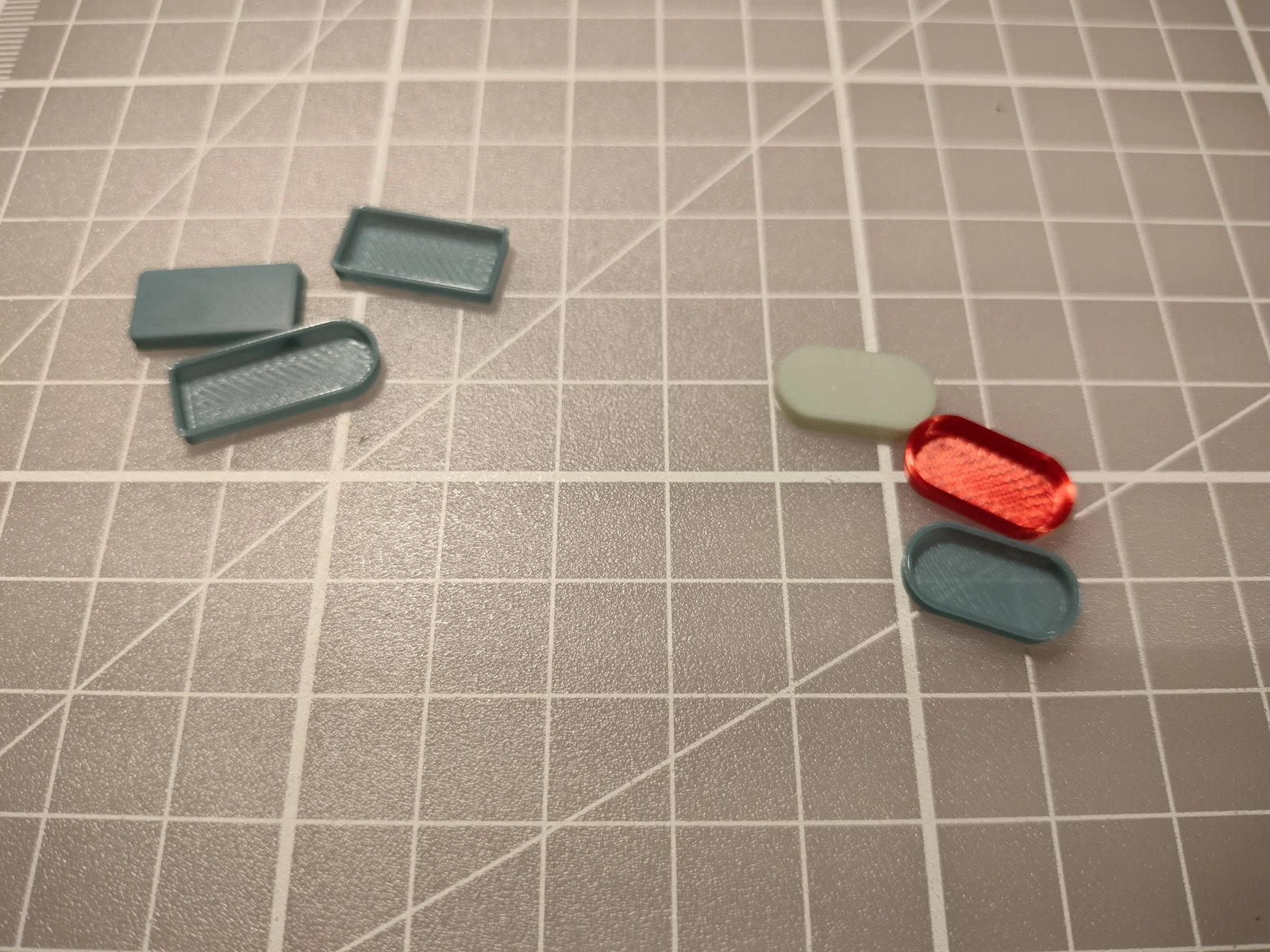

Cẩn thận tháo support khỏi mép trên của phần Đế. Sử dụng tua vít nhỏ hoặc dao để bắt đầu, phần còn lại sẽ tự bong ra. Cạo hoặc chà nhám nhẹ mép để loại bỏ phần support thừa. Đặt Đế úp xuống bề mặt phẳng sạch. Tất cả các nút và vòm chỉ cần ấn vào bằng tay và giữ chặt bằng ma sát. Nếu phần tử nào hơi lỏng, bạn có thể dùng tua vít tạo vài vết nhỏ ở mép trong của phần đế, hoặc dùng vài giọt keo. Lưu ý: hai loại nút hình chữ nhật khác nhau một chút về kích thước.

Các chữ cái có thể hơi khó lắp. Tôi khuyên bạn kiên nhẫn ấn từng chút một để chúng đi vào thẳng hàng, sau đó ấn cho đến khi phẳng với bề mặt trước. Cuối cùng, hãy lấy các phần nhỏ không gắn liền của chữ cái từ lúc in phần Đế và ấn chúng vào các chữ tương ứng.
