Umoya SuperBCAR: Lựa chọn tùy biến mạnh mẽ cho blaster

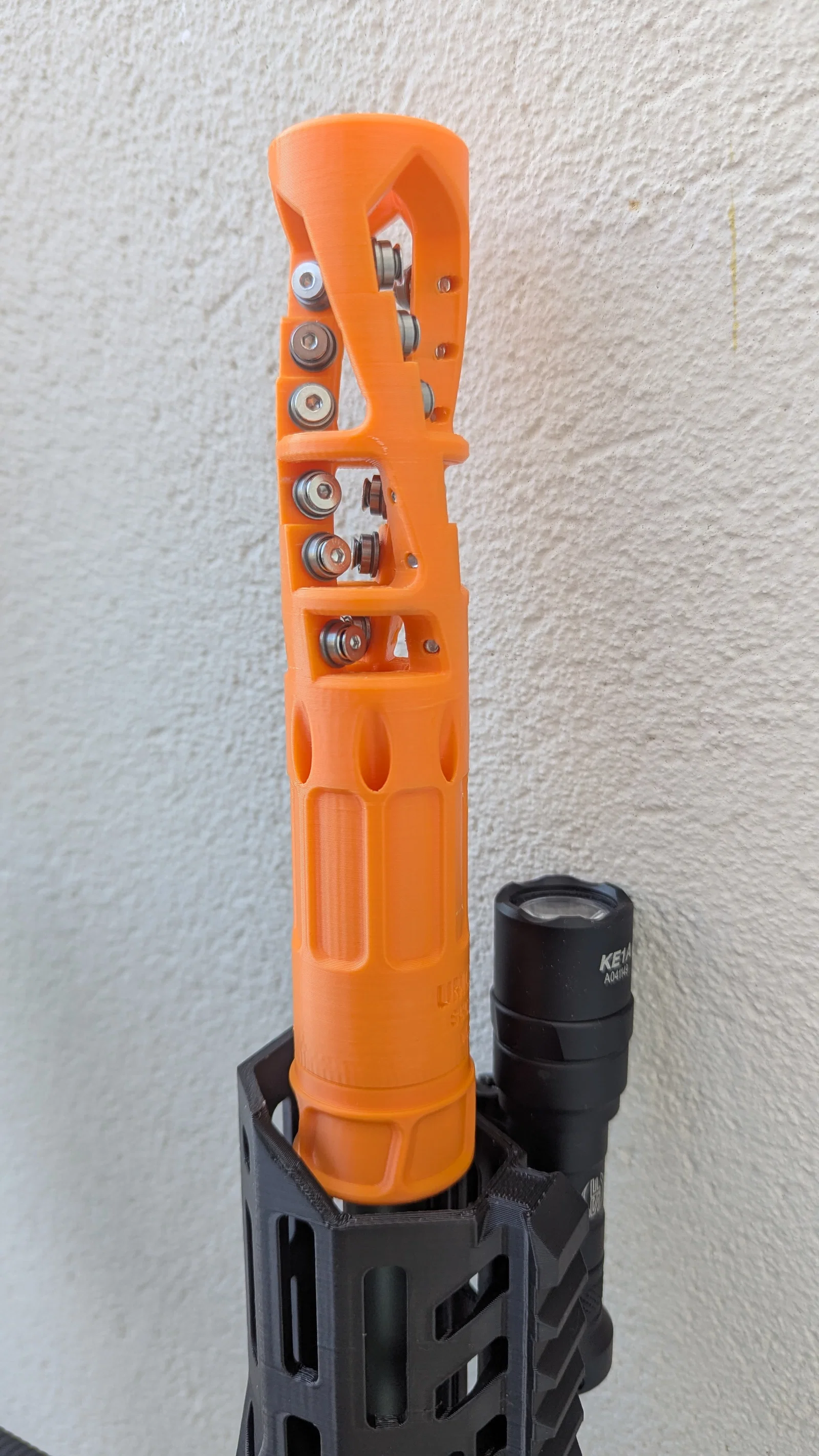

Xin giới thiệu Umoya, một mẫu Super BCAR tùy biến và có thể in 3D.

Đôi chút về nguồn gốc (ZafC đúng là huyền thoại):

Mọi chuyện bắt đầu từ những đêm khuya xem Bradley Phillip thử nghiệm dòng Akasha. Tôi lập tức bị cuốn hút và muốn thử nghiệm ngay. Akasha thì quá đắt đỏ so với ngân sách của tôi mà chưa chắc nó có phải là một ý tưởng hay không. Còn Axiom thì tệ hơn nữa. Và vì tôi ở Úc, phí vận chuyển cho bộ T5 SBCAR của TJ còn đắt hơn cả giá sản phẩm (dù họ đã phát hành file STL để mua).

Sau đó tôi tìm thấy ZafC. Nhà sáng tạo tuyệt vời này đã công bố các file Super BCAR thử nghiệm cách đây vài tháng. Nhược điểm duy nhất là các file này khá khó dùng và cách đặt tên không rõ ràng. Giờ đây, ZafC đã tung ra bản Idiom trong bộ file thử nghiệm, giải quyết được rất nhiều vấn đề "thử và sai" trước đây.

Tôi đã in thử vài bản (Idiom v1c high crush và medium crush) và rất ấn tượng. Chỉ có 2 điểm trừ: thứ nhất, không giống như T5 và Akasha/Axiom sử dụng hệ thống collet (giúp giữ SBCAR cân tâm tốt hơn), Idiom lại dùng o-ring. Thứ hai là ý kiến cá nhân, tôi thấy Idiom trông giống như một cái ống với các rãnh cắt lớn, không hợp gu thẩm mỹ của tôi lắm. Các "baffle" và vật liệu hỗ trợ trông sẽ ngầu hơn và tăng độ cứng cho muzzle device.

Đúng lúc tôi định làm lại từ đầu thì ZafC lại tung ra file tham số (parametric) cho Super BCAR, và tôi đã dựa vào đó để tạo ra Umoya.

Ghi chú về thiết kế

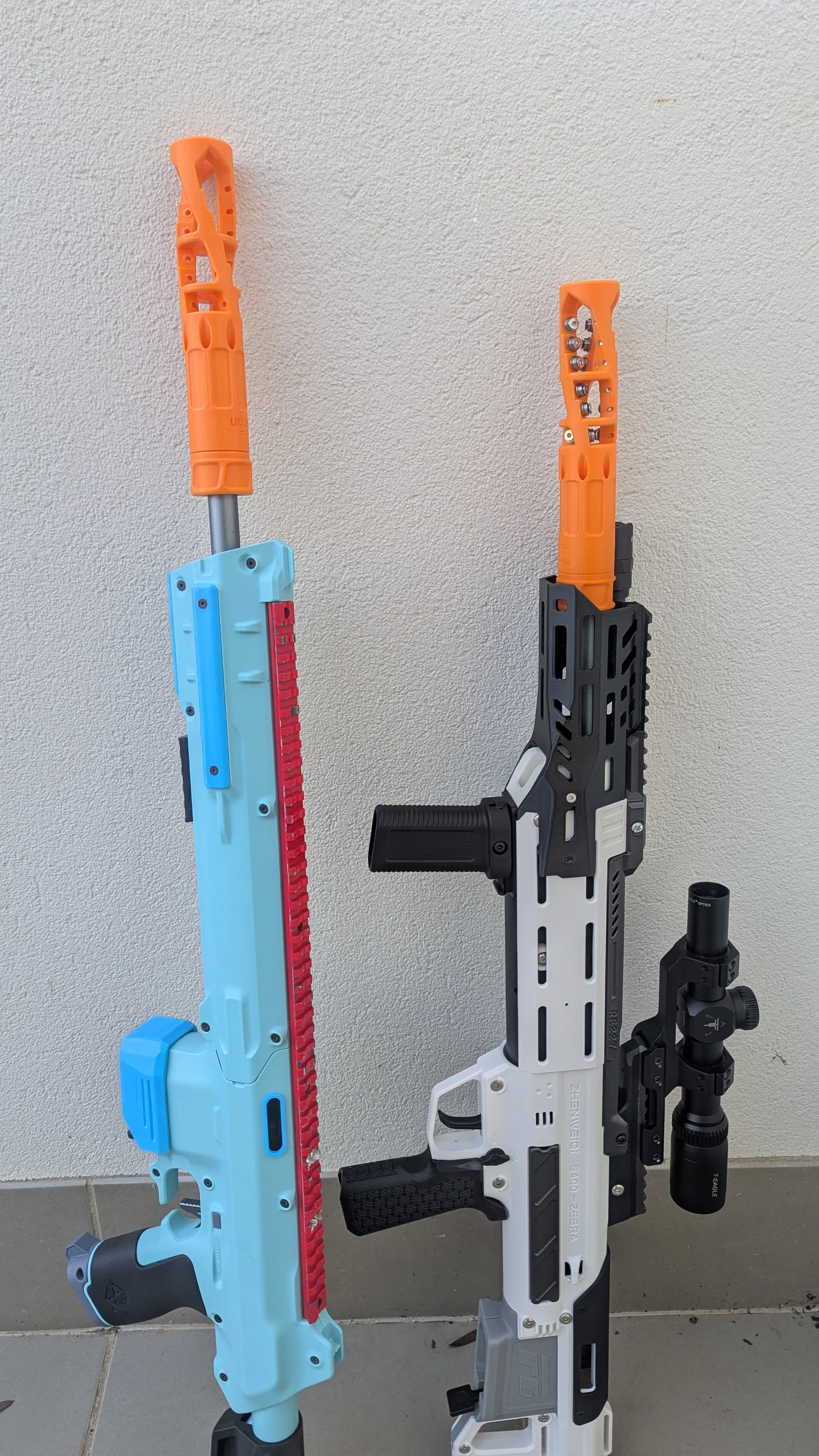

Mọi thử nghiệm đều thực hiện trên các mẫu blaster sau với đạn Worker 1.2g mới ở khoảng cách 15m:

• MHP Kirrin với nòng 500mm, lò xo 2.0 (không rõ FPS)
• ZWQ S400 với nòng 550mm, lò xo 2.2 (~380FPS)
• Worker Harrier với nòng 370mm, lò xo 1.6x300 (~230 FPS)

Rất tiếc tôi không có đủ thời gian hay thiết bị để tạo bảng nhóm đạn đẹp như Atlasunit22 hay Bradley Phillips, hy vọng ai đó trong cộng đồng sẽ đóng góp.

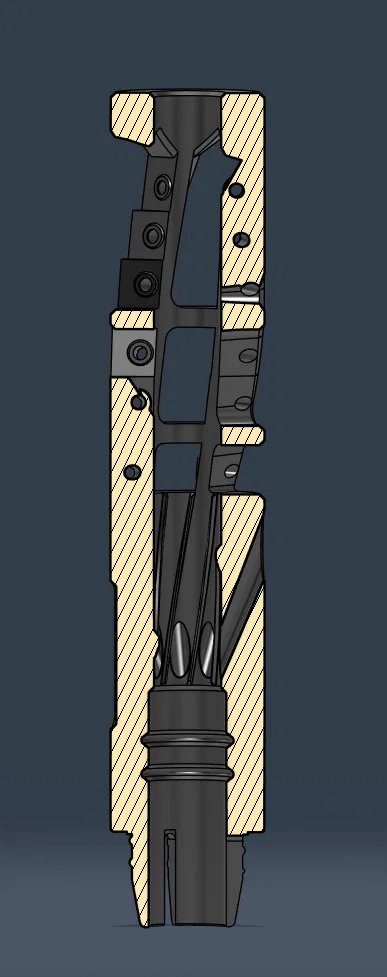

Tôi chọn PCAR 10 độ và BCAR 12 độ vì kết quả thử nghiệm cho thấy đây là thông số tối ưu nhất. Tôi tăng kích thước cổng thoát trên PCAR lên 4mm với độ côn 1 độ để tạo lỗ thông hơi lớn hơn, giúp loại bỏ các viên đạn bay lạc. Tôi đã thử các mức crush khác nhau (11.4, 11.7 và 12mm) nhưng file cuối cùng sử dụng mức 11.7mm cho cả BCAR và PCAR. CẬP NHẬT: Hiện đã có 2 phiên bản, một bản PCAR crush 11.7mm và một bản 12.2mm. Nếu phân vân, tôi khuyên dùng bản 12.2 "medium crush".

Chúng tôi từng thử nghiệm không dùng vòng hỗ trợ (theo thiết kế gốc của ZafC), nhưng sau khi vô tình làm rơi blaster, phần BCAR đã bị nứt. Đó là lý do 2 vòng hỗ trợ được thêm vào để tăng độ cứng.

Hệ thống collet của RedCowl đã được chọn vì độ tin cậy và khả năng khóa chặt. Vòng cổ Umoya có một lỗ để dùng lục giác M3 mở ra nếu bị kẹt. Đường kính trong 16.25mm của Umoya khá vừa vặn với các dòng nòng Worker và ZWQ, nhưng tùy vào sai số của nòng bạn dùng mà có thể cần chỉnh sửa. Tôi đã để sẵn rãnh cho 2 vòng O-16 nếu cần.

Tôi sẽ không đưa ra các tuyên bố về độ chính xác hay so sánh với các sản phẩm khác, việc đó xin nhường cho Atlasunit22. Tuy nhiên, đây là bản nâng cấp lớn so với các loại SCAR cũ tôi từng dùng.

Danh sách file

Bao gồm 3 file:

1. File tham số đầy đủ các chi tiết trang trí để cộng đồng tiếp tục thử nghiệm.

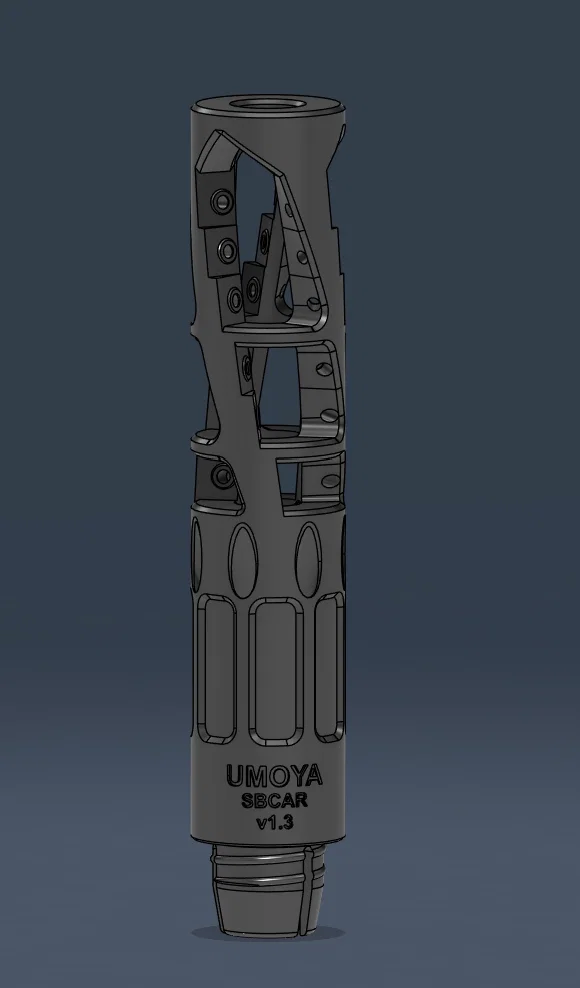

2. File STL của Umoya với PCAR 10 độ và BCAR 12 độ.
3. Vòng khóa (locking collar).

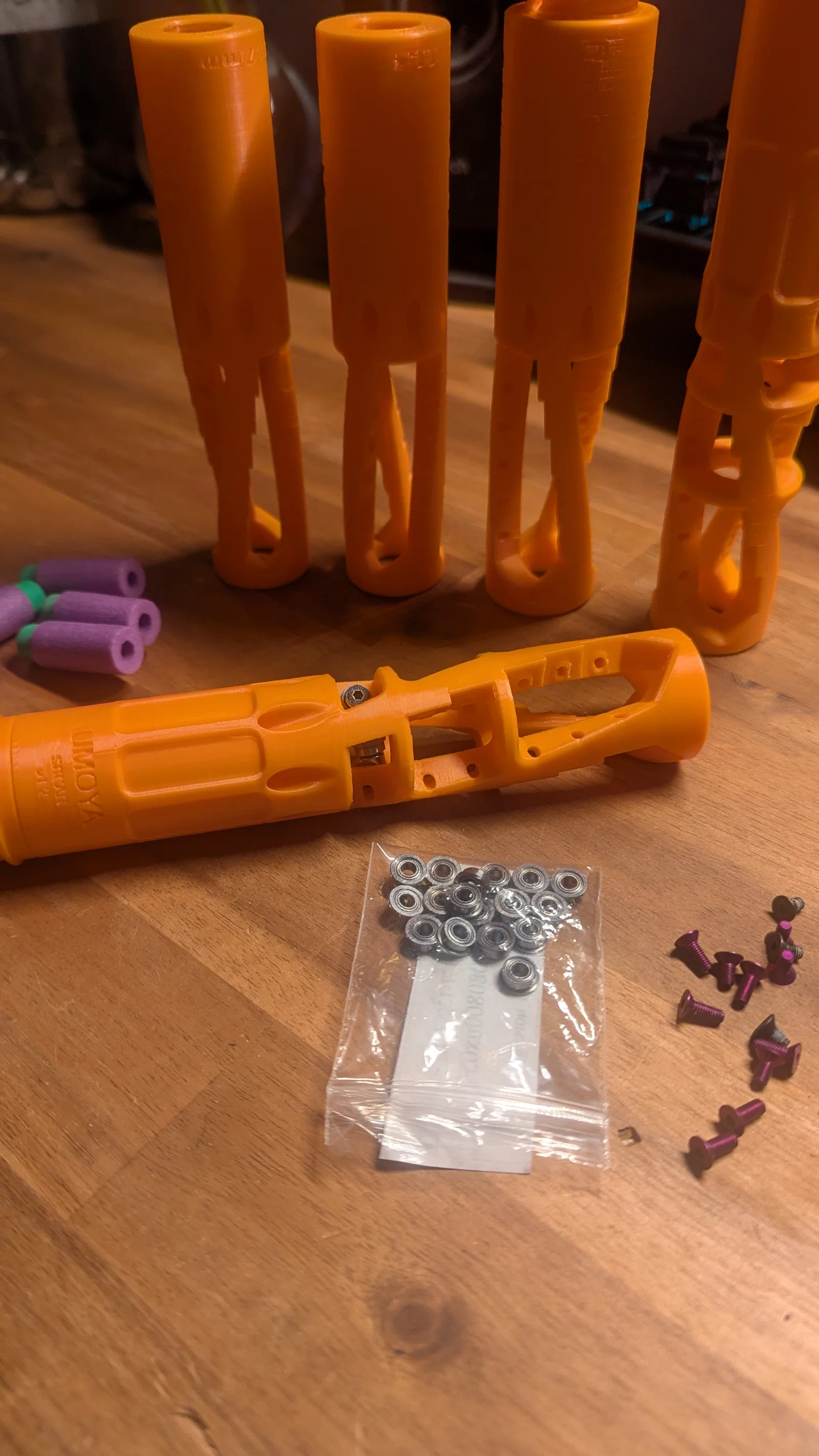

Nguyên liệu và thông số in

• 18x Ốc vít chìm M3x10
• 18x Bạc đạn F683ZZ
• 2x Vòng O-16 (tùy chọn)

Nên in ở độ phân giải 0.16mm cho phần PCAR. Các phần khác in với cài đặt thông thường. Tôi dùng 25% gyroid và 4 lớp tường (walls).

SBCAR cần được in với phần miệng hướng lên bàn in, dùng tree supports. Bạn cần dùng lục giác nhỏ hoặc tua vít để đẩy phần support trong các lỗ vít ra.

File tham số

Tôi xin lỗi nếu file này hơi lộn xộn, tôi chưa kịp dọn dẹp các bước trung gian.

Tại tab thông số (parameters), bạn có thể tìm thấy hầu hết các chi tiết liên quan như độ crush, góc độ và số hàng cho BCAR/PCAR.

Kết luận

Tất cả bắt đầu từ mong muốn xóa bỏ sự bí mật trong cộng đồng sáng tạo. Tôi rất ủng hộ việc kiếm tiền từ thiết kế, nhưng với những đổi mới thực sự như SBCAR, việc giữ kín nó là không hợp lý. Hãy tải về, remix và chia sẻ kết quả của bạn.

Cảm ơn ZafC và tất cả những người trong cộng đồng Nerf đã chia sẻ các phát minh của mình.

Cập nhật

20260529: Sửa lỗi trong file tham số, cung cấp thêm bản STL medium crush (v1.4).

20260527: Phát hành rộng rãi (v1.3).
