Giá đỡ động cơ kim loại V-Core 3 (FMMM)

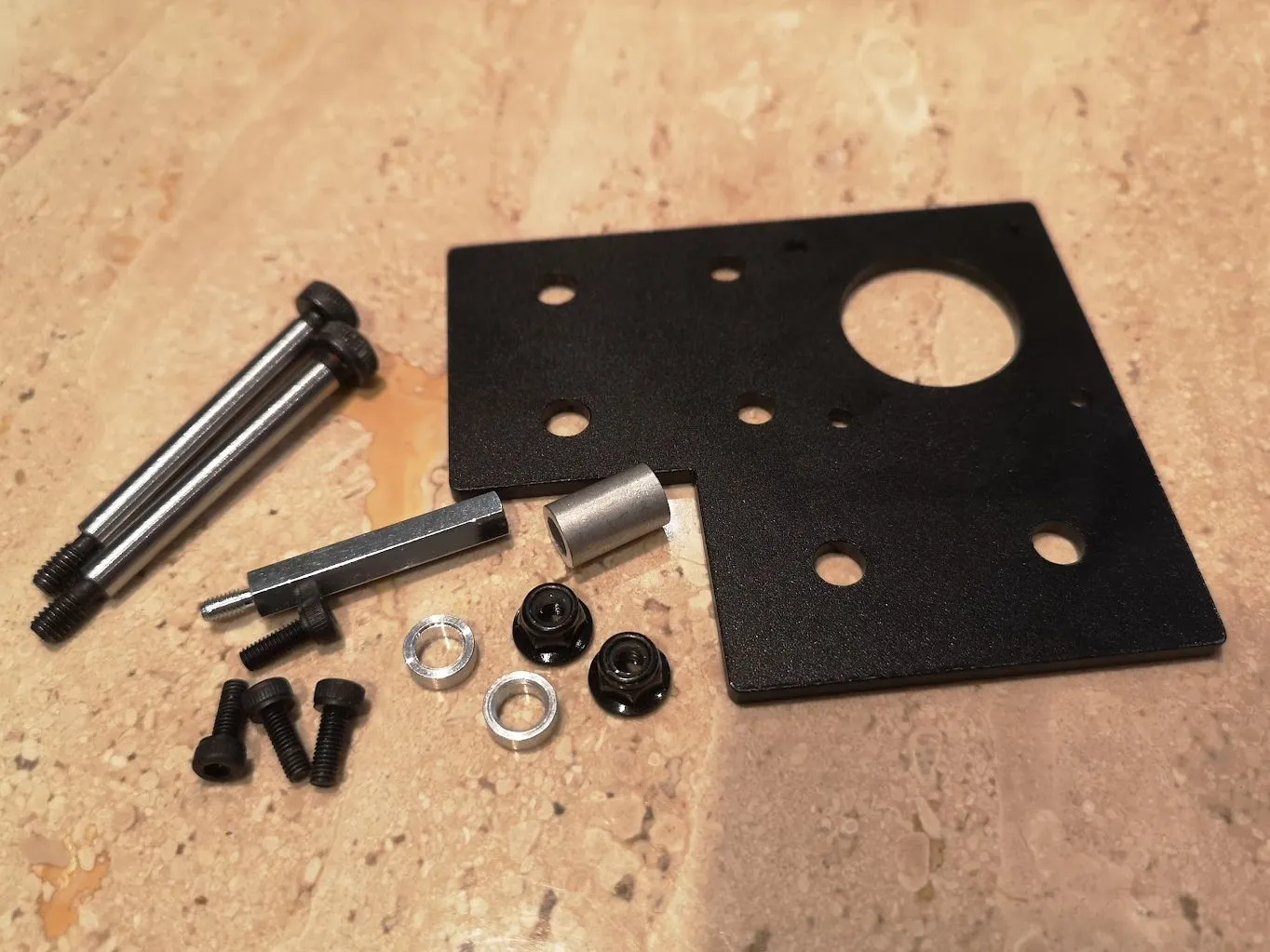

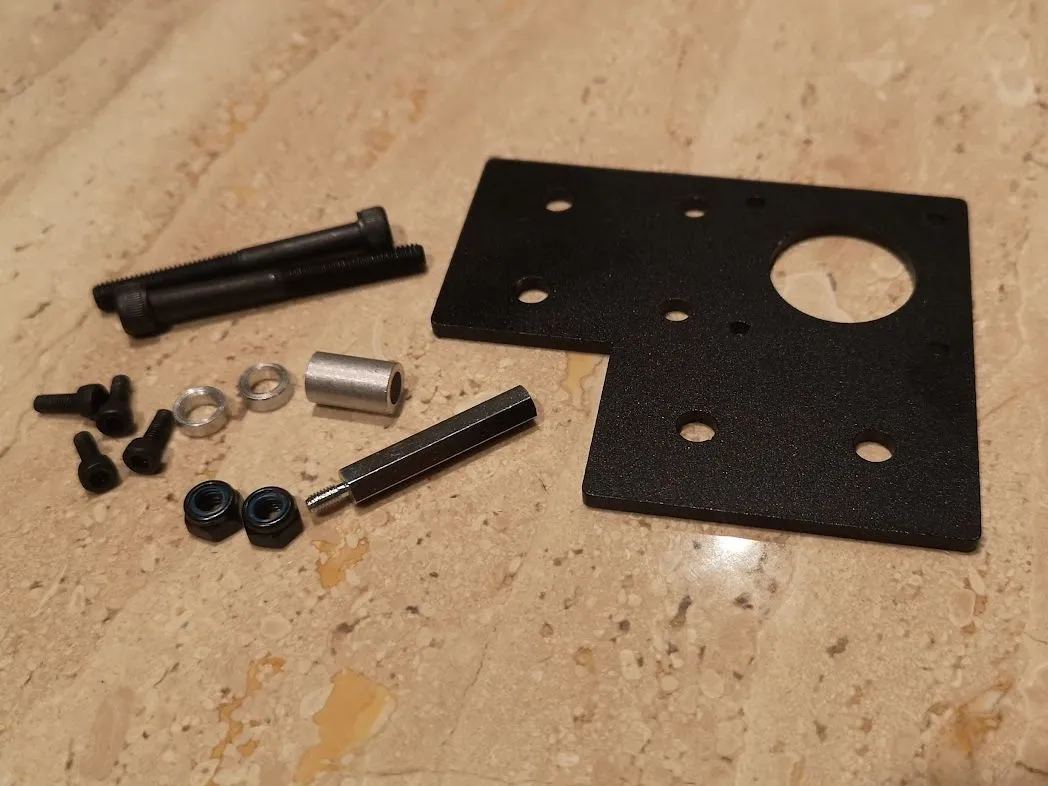

V-Core 3 motor mounts (aka FMMM) Tên Full Metal Motor Mount (FMMM) được cộng đồng RatRig Discord đặt cho. đối với những người sở hữu enclosure1, vui lòng đọc các bình luận bên dưới Không có gì đặc biệt nhưng có vẻ hữu ích cho một số người dùng khác. Tôi không hài lòng với cách xử lý lắp ráp động cơ XY. Bây giờ bạn có thể lắp đặt động cơ và bánh răng, định tuyến các dây đai và cuối cùng lắp đặt tấm trên cùng. Một lợi ích khác là bạn có thể sử dụng bu lông vai nếu bạn có nguồn cung cấp đáng tin cậy. Sau khi gặp khó khăn để mua bu lông vai mới, tôi đã quyết định cho một phiên bản đơn giản hơn cũng hoạt động tốt. Các liên kết chỉ để tham khảo. Bạn có thể mua từ bất kỳ nhà cung cấp nào có sản phẩm phù hợp Motor Plates https://www.aliexpress.com/item/1005003669400932.html Spacer https://www.aliexpress.com/item/32832247456.html Hex Standoffs https://www.aliexpress.com/item/4001291854386.html BOM 1x Bộ tấm động cơ 4x M5x8x3mm Spacer nhôm hoặc nylon 2x M5x8x13mm Spacer nhôm hoặc nylon 8x ốc vít đầu nắp M3x8 2x ốc đỡ MF Hex M3x30 4x ốc vít đầu nắp M5x45 (M5x40 gốc cũng có thể hoạt động) 4x Đai ốc khóa M5 BOM với bu lông vai 1x Bộ tấm động cơ 4x M5x8x3mm Spacer nhôm hoặc nylon 2x M5x8x13mm Spacer nhôm hoặc nylon 8x ốc vít đầu nắp M3x8 2x ốc đỡ MF Hex M3x30 4x Bu lông vai đường kính 5mm, chiều dài 40mm 4x Đai ốc khóa phù hợp với các ren bu lông vai của bạn 1x xy_motor_suport_left_3.1_shoulder_screw 1x xy_motor_suport_right_3.1_shoulder_screw M5x8x13mm Spacer được sử dụng để thay thế các bộ phận motor_cage_bottom hiện đã lỗi thời M5x8x3mm Spacers được sử dụng để thay thế các bộ phận motor_cage_top hiện đã lỗi thời Mẹo chuyên nghiệp: Bạn có thể sử dụng bất kỳ kết hợp nào để đạt được khoảng cách cần thiết. Ví dụ, đối với M5x8x13mm, bạn cũng có thể sử dụng các spacer với chiều dài 10 và 3mm Cập nhật 17.04.2023 Tôi đã cập nhật phần bu lông vai để chi tiết hơn. Mua đai ốc khóa phù hợp với các ren bu lông vai. Trên thị trường có bu lông vai đường kính 5mm với ren M3 hoặc M4. Cập nhật 09.11.2022 thông tin hữu ích từ người dùng nicedevil : bạn cần vít đầu lăng kính M6x12 để gắn các tấm vào khung thay vì những cái có sẵn. Nếu không, khung sẽ không ngồi trên các góc gắn ở phía sau. Tôi đoán anh ấy muốn nói đến vít đầu nút ISO 7380-1.
