Giá đỡ cuộn dây dạng mô-đun tùy biến (Parametric modular spool holder)

30/05/2026

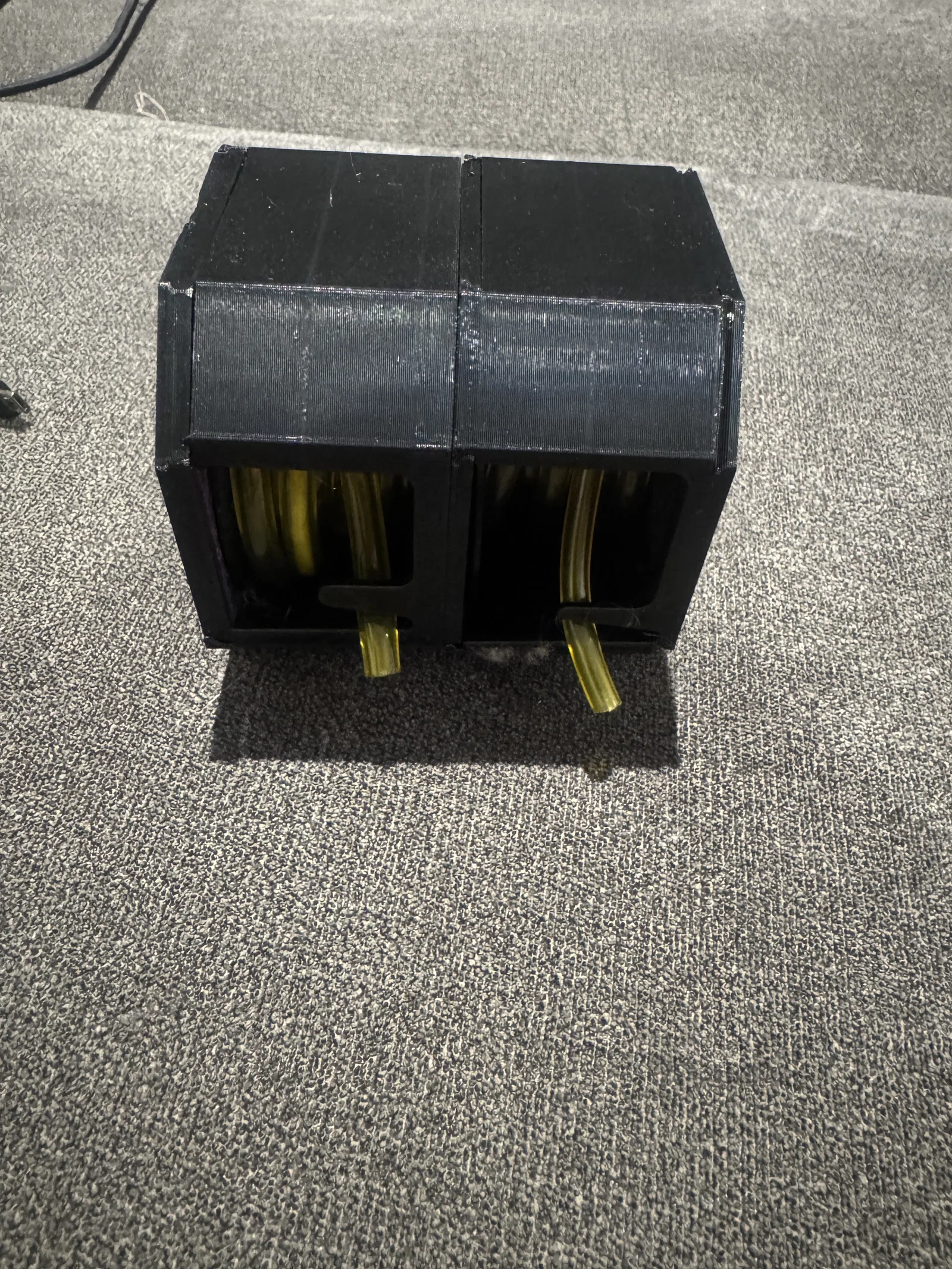

!!!! Sau khi thử nghiệm thêm với các hộp đựng, mình nhận ra có vài lỗi nhỏ đã bỏ sót. Các hộp hoạt động rất tốt khi dùng riêng lẻ, nhưng lại gặp vấn đề khi ghép nối với nhau. Khi lắp nhiều hộp, mình quên không thiết kế chừa khoảng trống cho trục quay. Ngoài ra, cũng thiếu khe hở giữa cuộn dây và vách ngăn để giảm ma sát ở một bên.

Mình đã lấy cảm hứng từ một mẫu có sẵn và thấy thiết kế này rất tiềm năng, nhưng nó lại không phù hợp lắm với nhu cầu của mình. Cuộn chứa không đủ lớn để lưu trữ các vật dụng như ống dẫn khí, nên mình đã thiết kế lại từ đầu trong khi vẫn giữ nguyên ý tưởng gốc.

Điểm khác biệt trong phiên bản này:

Hoàn toàn tùy biến (Parametric) — điều chỉnh mọi kích thước theo ý muốn.

Kết nối khớp cài (Snap-fit) — không cần dùng đến ốc vít.

Tích hợp lỗ lục giác 4 mm — vừa khít với khóa lục giác của IKEA, dùng làm tay cầm rất tiện (được gợi ý bởi bình luận từ mẫu gốc).

Cách sử dụng

Cuộn chứa được thiết kế để in cùng với hộp. Kích thước dựa trên không gian sử dụng thực tế, không phải kích thước bên ngoài của cuộn: spool_width = spool_usable_width + 2 × spool_wall_thickness

Bạn cứ điều chỉnh các tham số sao cho phù hợp với món đồ cần lưu trữ nhé.

Lắp ráp

Sử dụng keo dán sắt (superglue) để dán phần spool_cap vào main_spool.

Luồn dây cáp của bạn qua lỗ. Nó sẽ giữ chặt dây khi bạn cuộn lại và giúp phần tiếp theo bám chắc hơn. Bạn không nhất thiết phải làm bước này ngay bây giờ nhưng mình thấy làm vậy sẽ dễ dàng hơn.

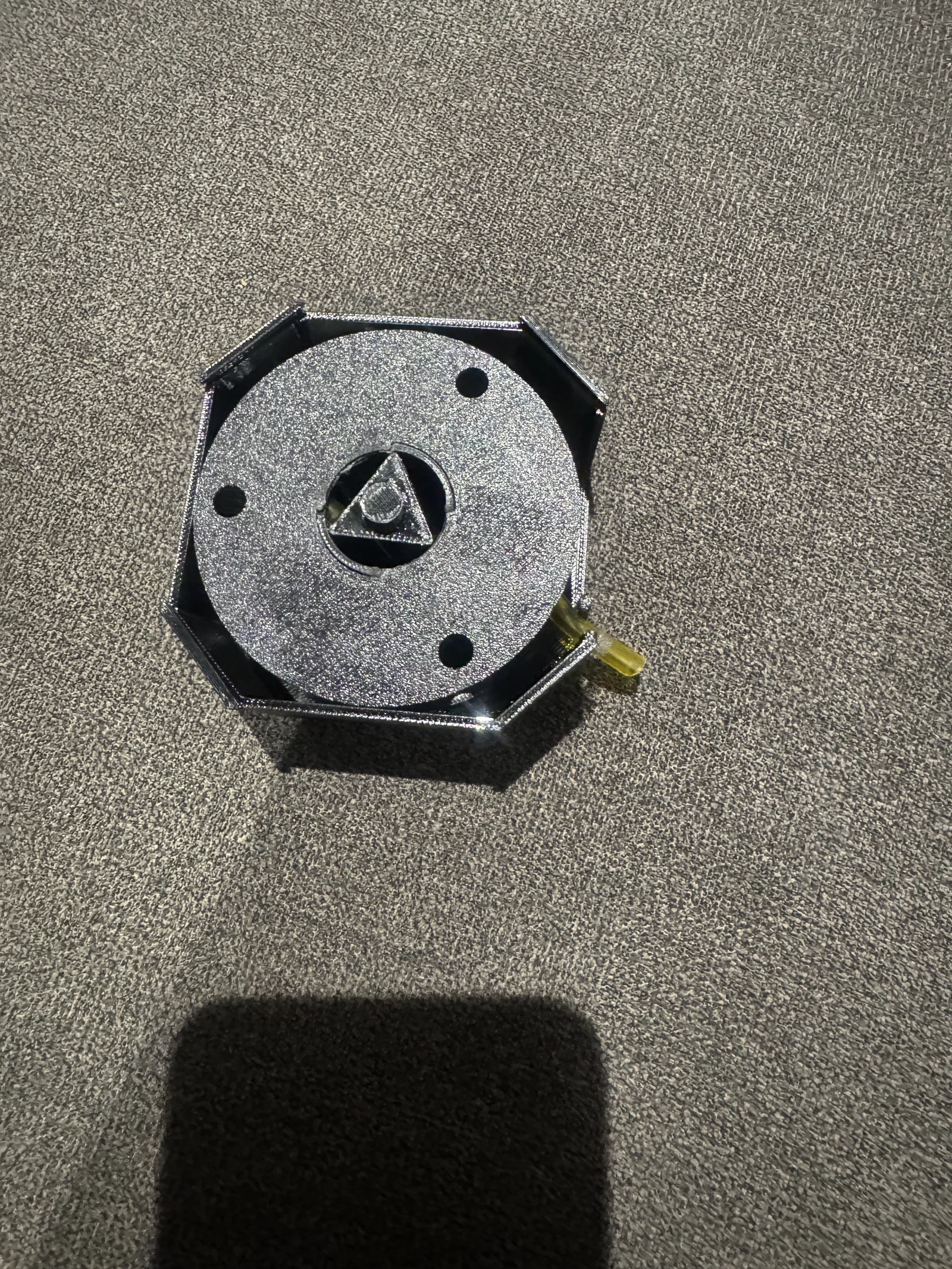

Đẩy trục spool_shaft xuyên qua cuộn (đảm bảo không che mất lỗ).

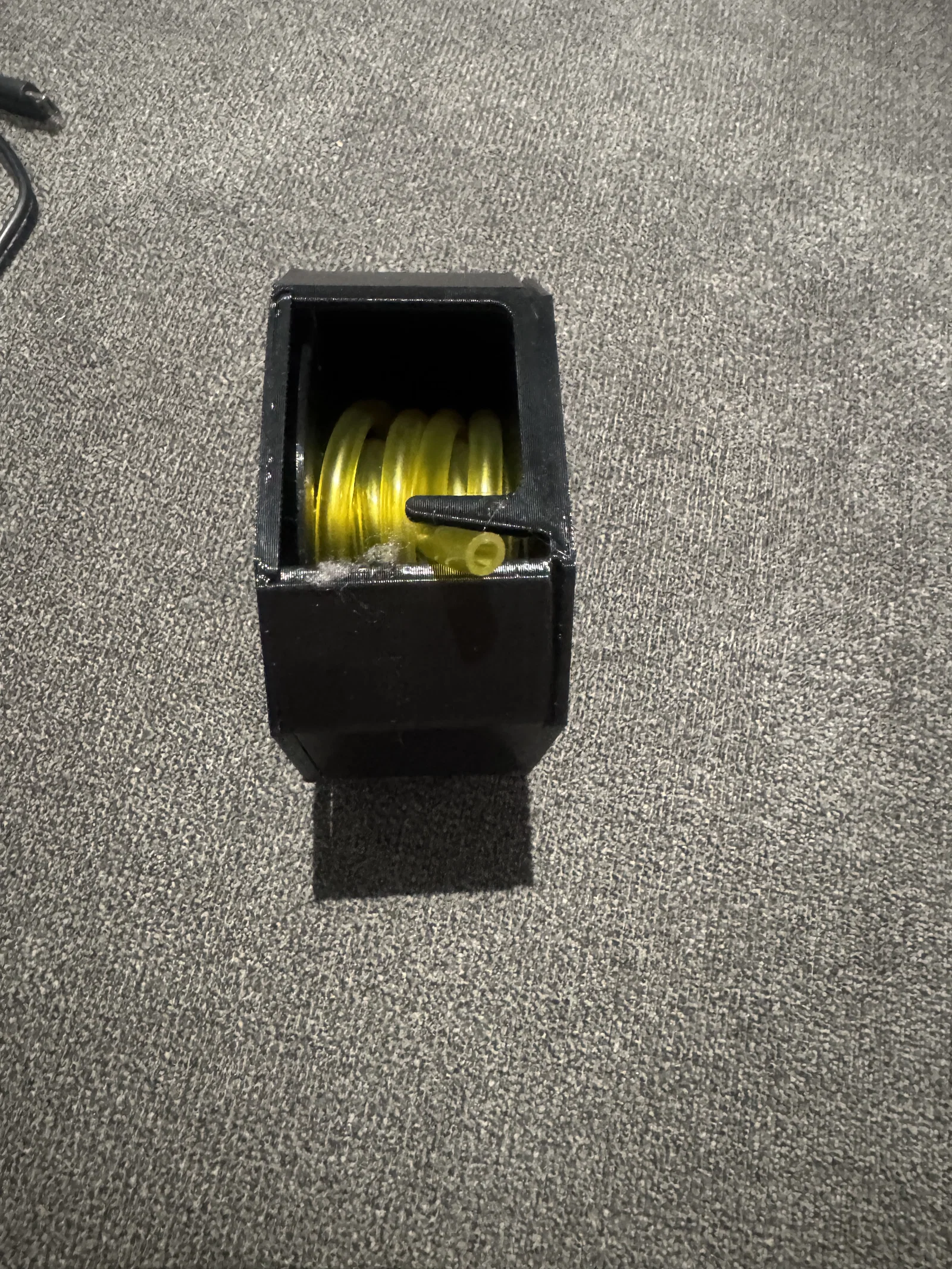

Đặt cuộn vào trong hộp, lưu ý phần lỗ lục giác phải hướng về phía đáy hộp.

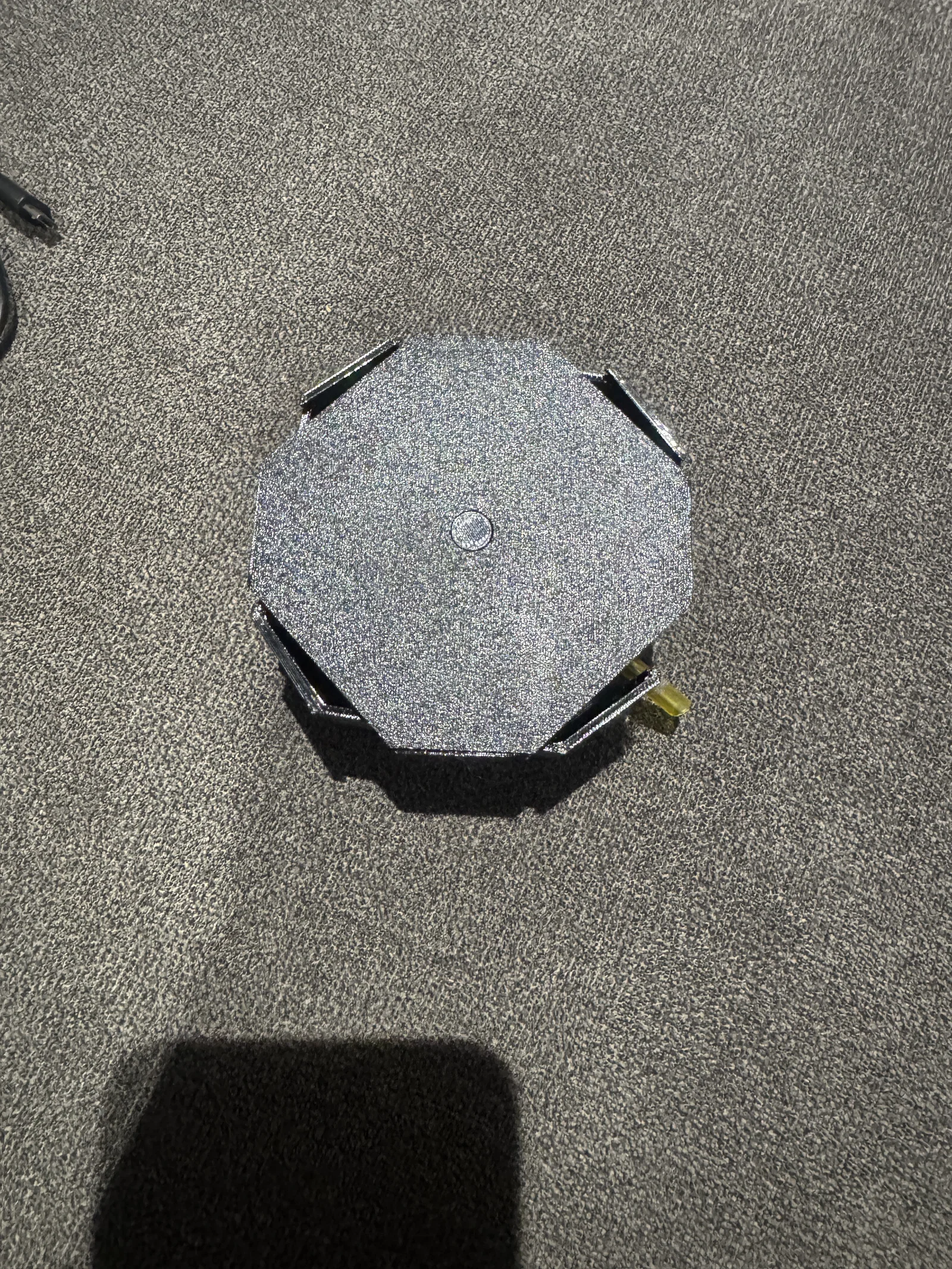

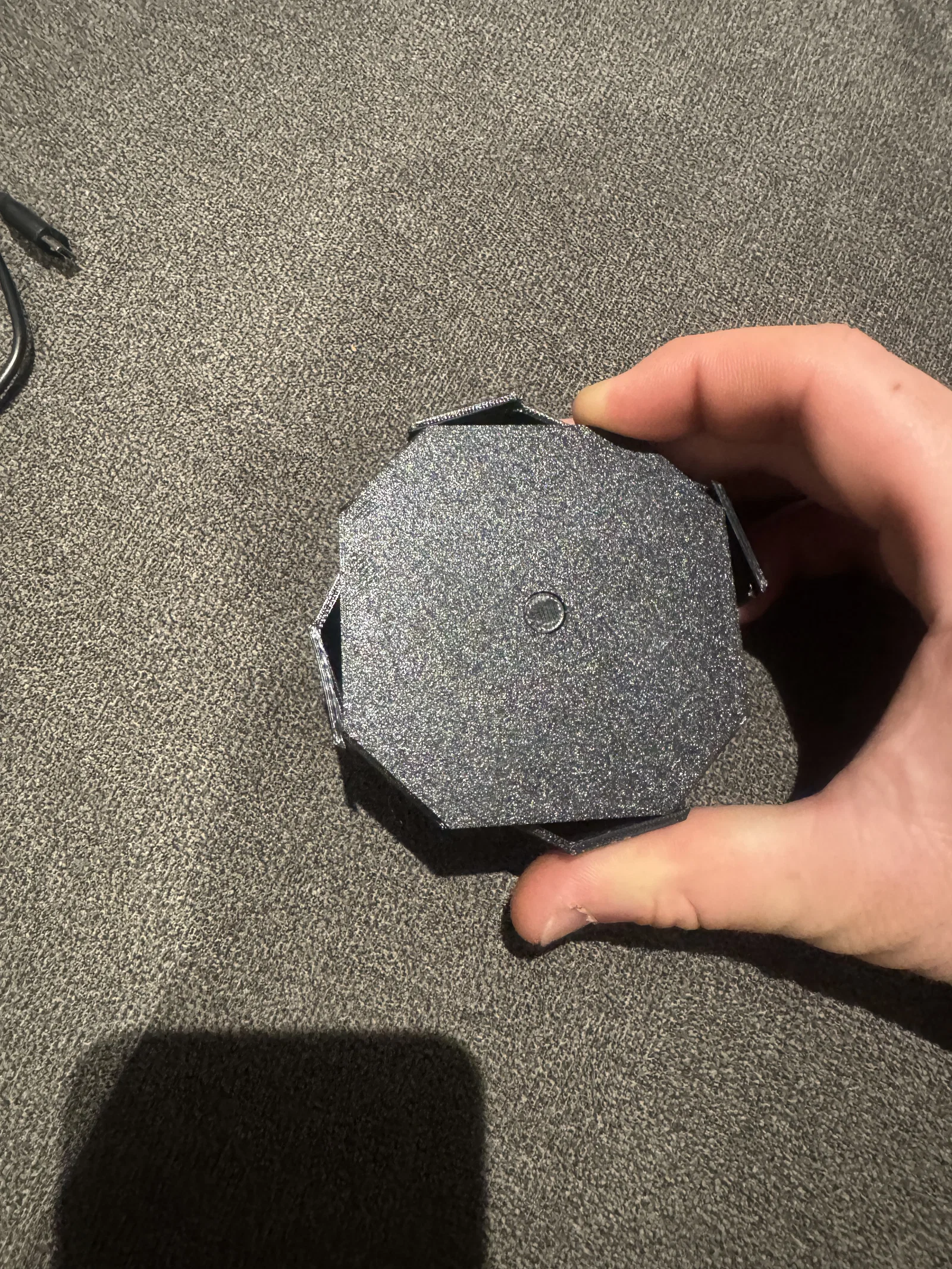

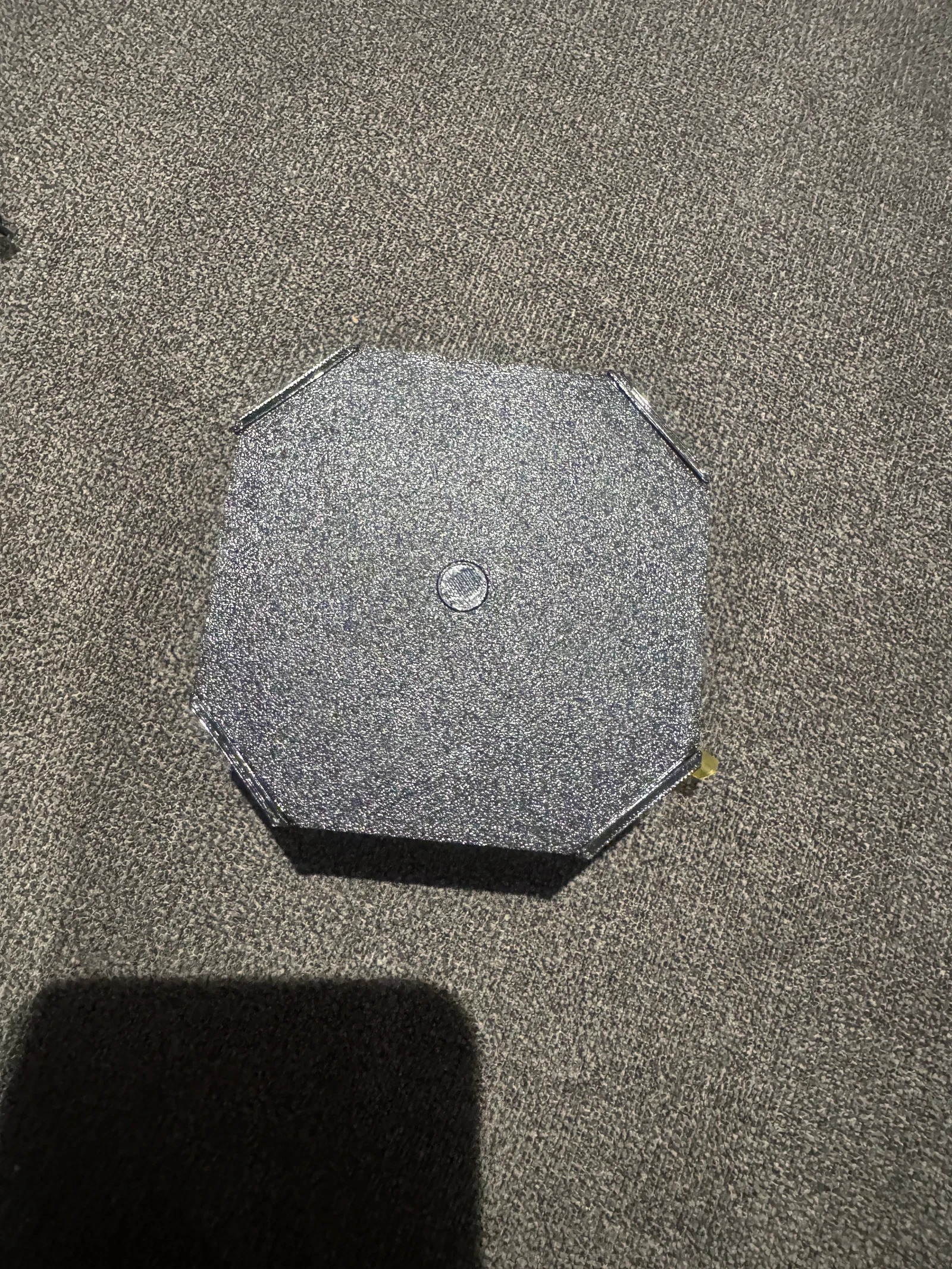

Bây giờ bạn có thể đặt nắp lên trên (hoặc một cuộn khác) theo góc 45° rồi xoay để khóa lại.

Vậy là xong rồi đó!

Sắp tới (nếu có thời gian):

Phiên bản sử dụng kích thước cuộn bên ngoài làm thông số đầu vào.

Phiên bản tương thích với vòng bi.

Mô hình này không được thiết kế bởi AI. Mô tả này được viết với sự hỗ trợ của AI để diễn đạt rõ ràng hơn.
