Máng ăn cho chim ruồi kèm giá đỡ cố định

Tác giả Rschell_3953494

Lượt tải
7
Lượt thích
2
Lượt coi
64

File 5 8,5 MB

  • Hummingbird-Bracket_6_Port_Base_V3.1_1780211926.3mf3MF · 7,5 MB
  • Hummingbird-Flower_6X_1780211928.3mf3MF · 866,8 KB
  • Hummingbird-Bracket_V3.1_1780211929.3mf3MF · 62,5 KB
  • Hummingbird-Bracket_V3-Round_Ant_Moat_1780211930.3mf3MF · 51,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#391817
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

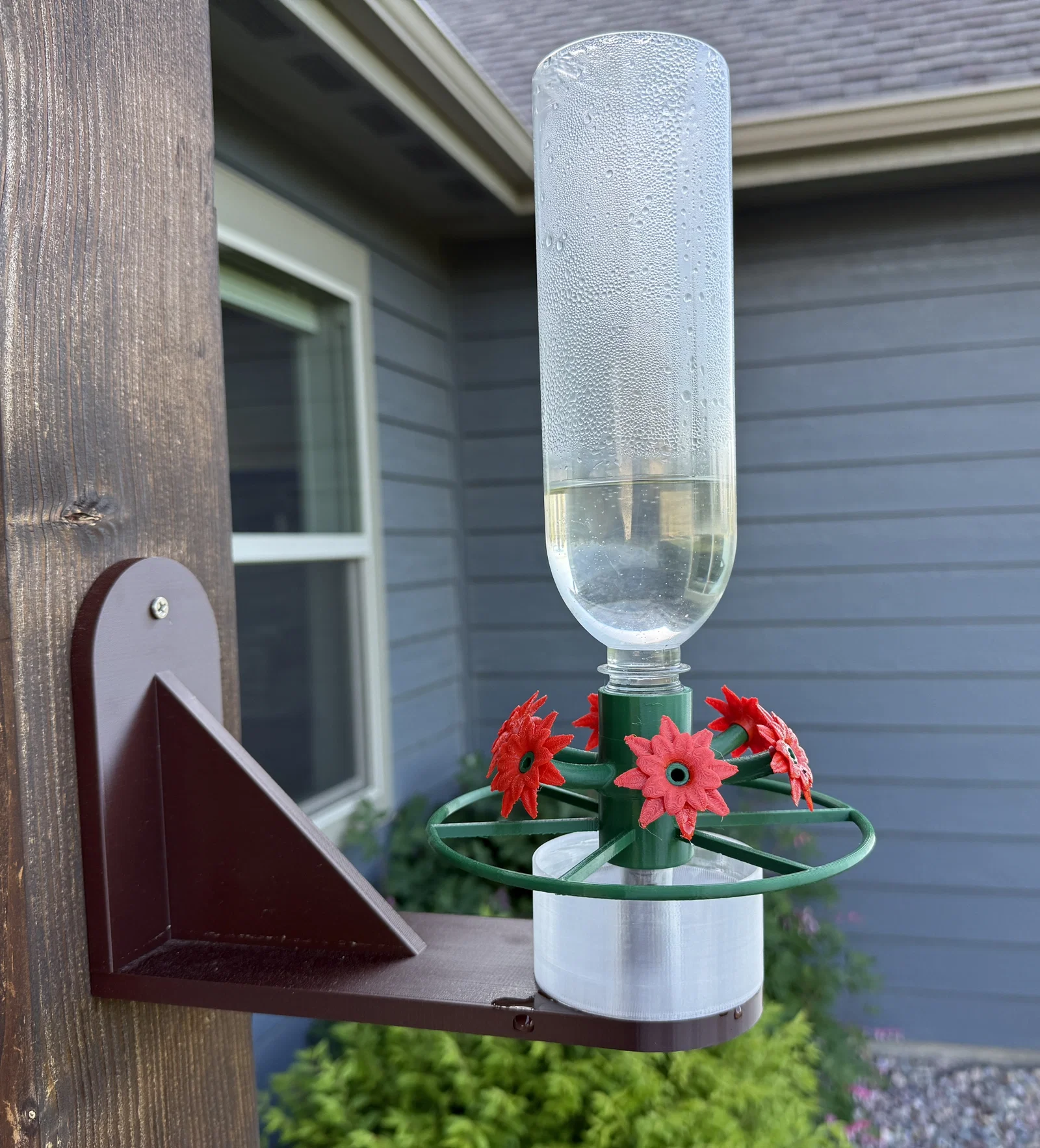

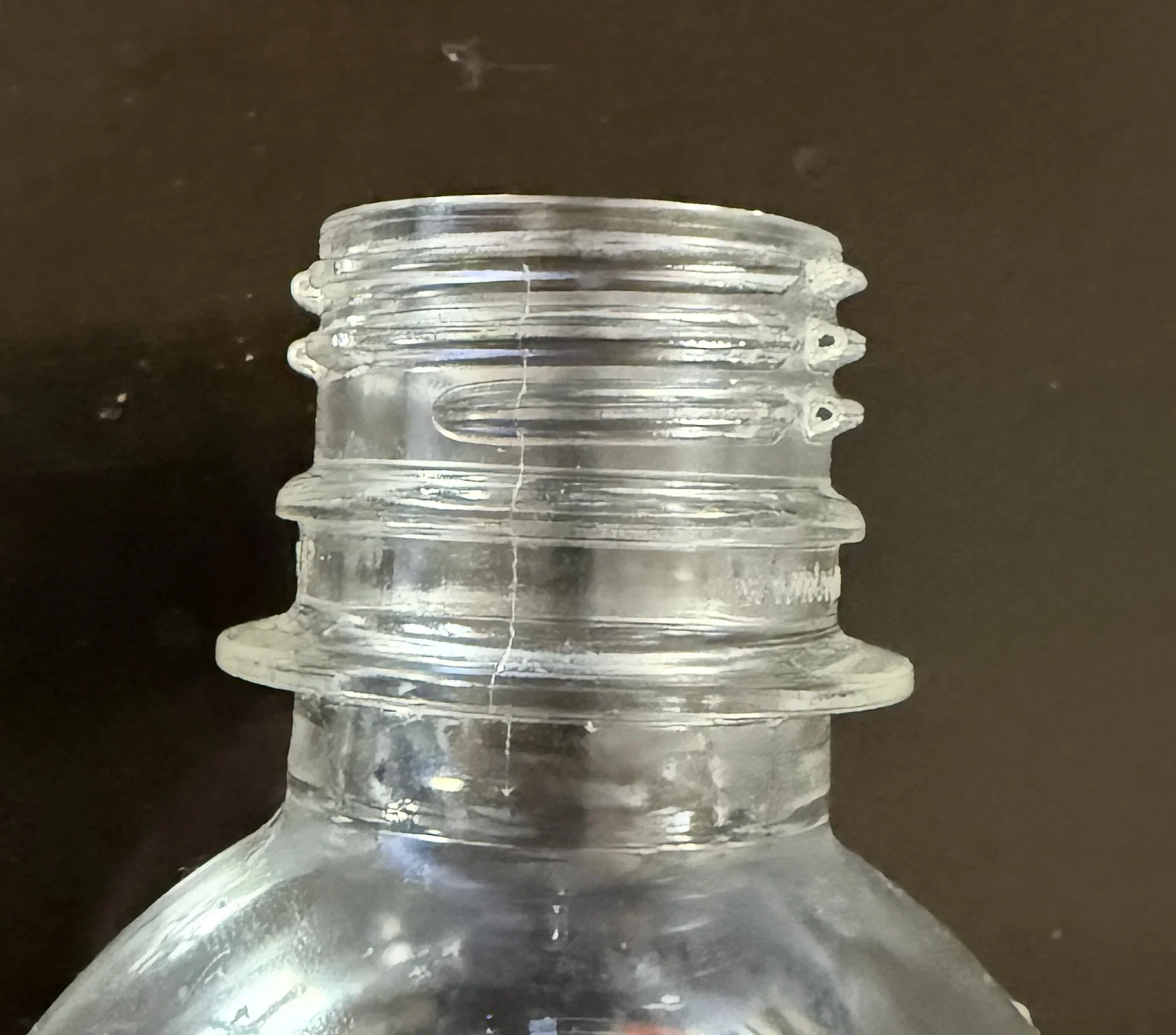

Mẫu máng ăn cho chim ruồi này hỗ trợ việc quay phim và chụp ảnh nhờ thiết kế đứng yên, giúp hạn chế rung lắc do gió. Nhờ đó, các phần mềm quay phim có thể dễ dàng bắt trọn chuyển động quanh máng. Sản phẩm sử dụng vỏ chai nước ngọt/nước suối làm bình chứa mật. Thiết kế tương thích với loại ren chai PCO 1810, vui lòng xem hình đính kèm.

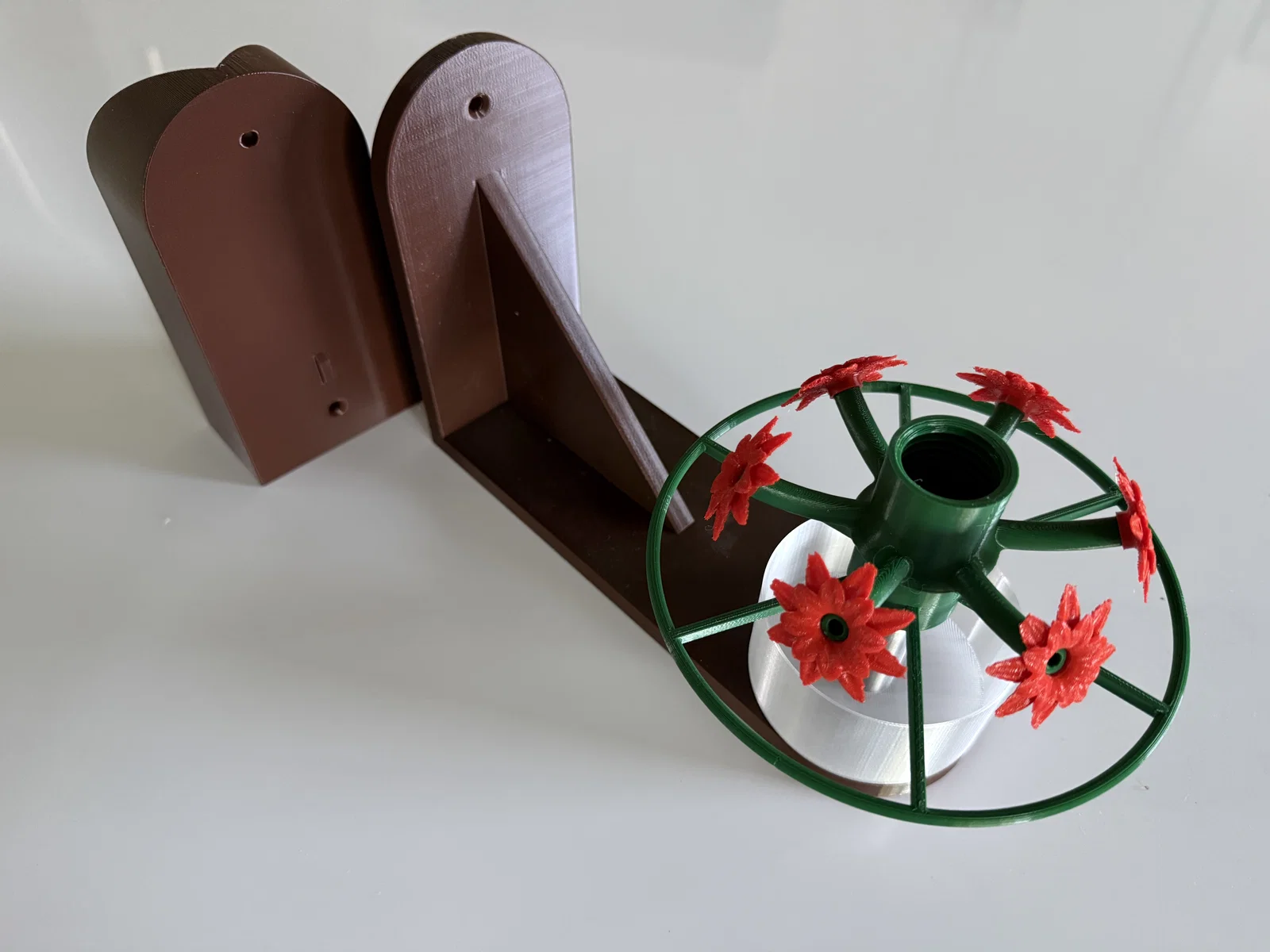

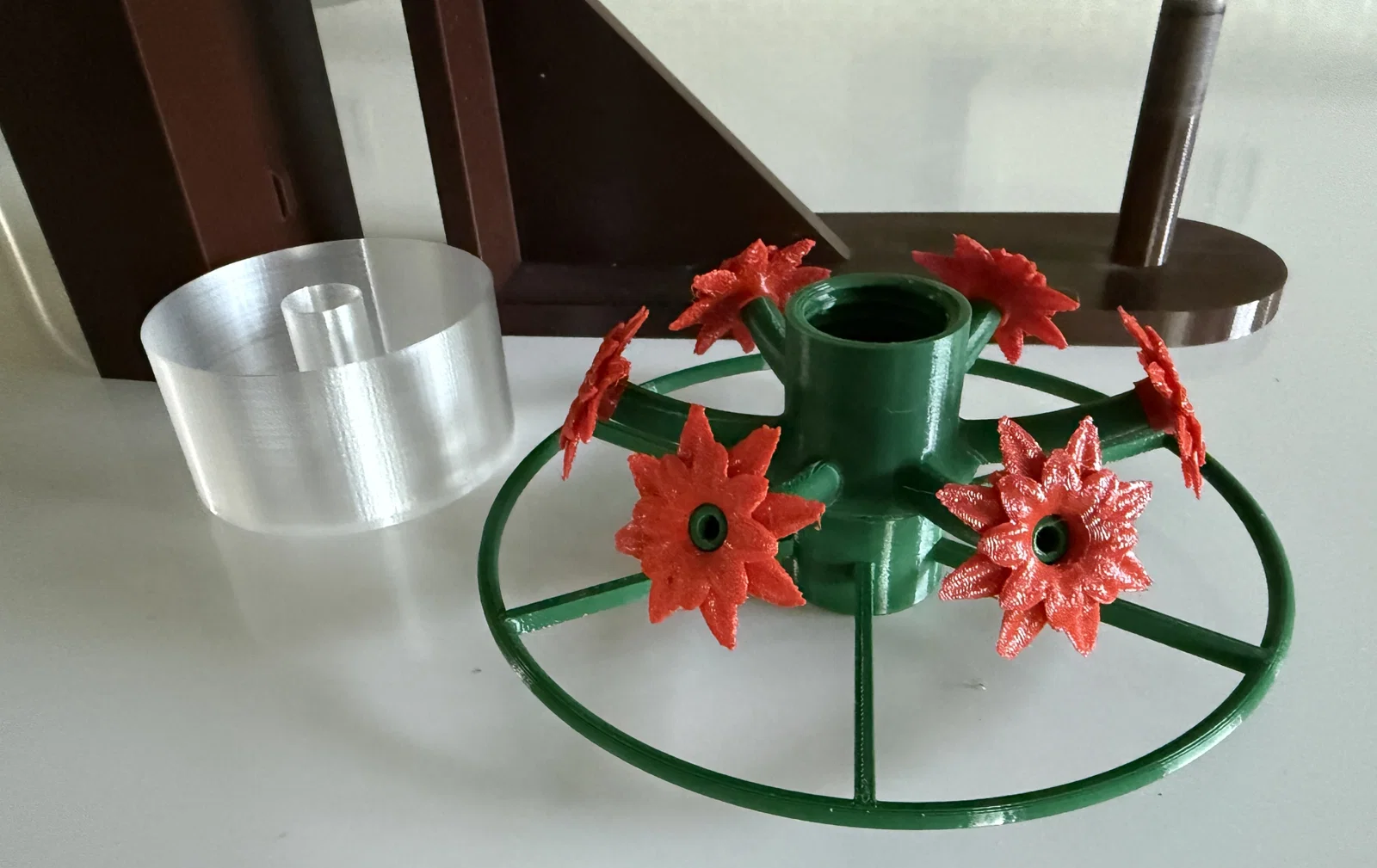

Các tệp tin bao gồm:

  • Giá đỡ máng ăn có thể gắn vào cột trụ,
  • Cốc chống kiến để chứa nước, ngăn chặn kiến bò vào nguồn thức ăn,
  • Máng ăn 6 lỗ,
  • Và 6 chi tiết hình "bông hoa".

Nên in bằng nhựa PCTG để tăng khả năng chống tia UV. Phần máng ăn 6 lỗ và các bông hoa cần được in kèm hỗ trợ (supports) ở phần đế.

Để đảm bảo cốc chống kiến và đế máng 6 lỗ không bị rò rỉ nước:

  • Kiểm tra thông số print seam gap, tôi đã sử dụng -80%
  • Số vòng bao (Perimeters) - cốc chống kiến: 3, đế máng 6 lỗ: 2
  • Khoảng cách Z tiếp xúc trên (Top contact Z distance): 0.1 (có thể tháo rời)
  • Hệ số đùn nhựa (Filament extrusion multiplier): 1.07
  • Độ chồng lấp giữa Infill và Perimeters: 25%

Phần đậu được thiết kế để chim ruồi có thể dễ dàng tiếp cận lỗ ăn, nhưng do vị trí cách mặt bàn in vài mm nên cần phải dùng support khi in.

Tôi thiết kế máng ăn này ở trạng thái cố định nên khớp nối giữa đế 6 lỗ và giá đỡ cột được làm rất khít để giảm rung lắc do gió. Tôi đã dùng mũi khoan Forstener 5/8" hoặc 16mm để làm sạch lỗ gắn đế, và dùng giấy nhám xử lý 30mm phía trên của cột để bề mặt nhựa mịn màng hơn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
5
Tổng dung lượng
8,5 MB
File lớn nhất
7,5 MB
