Vỏ máy in 3D JetKVM (phiên bản không màn hình)
Dành cho những ai muốn tận dụng lại PCB JetKVM mà không cần đến màn hình. Mẫu thiết kế này là một chiếc vỏ gọn gàng, tiện lợi, giúp bạn bảo vệ bo mạch và tối ưu hóa không gian sử dụng. Tải file về in ngay nhé!
Mô tả

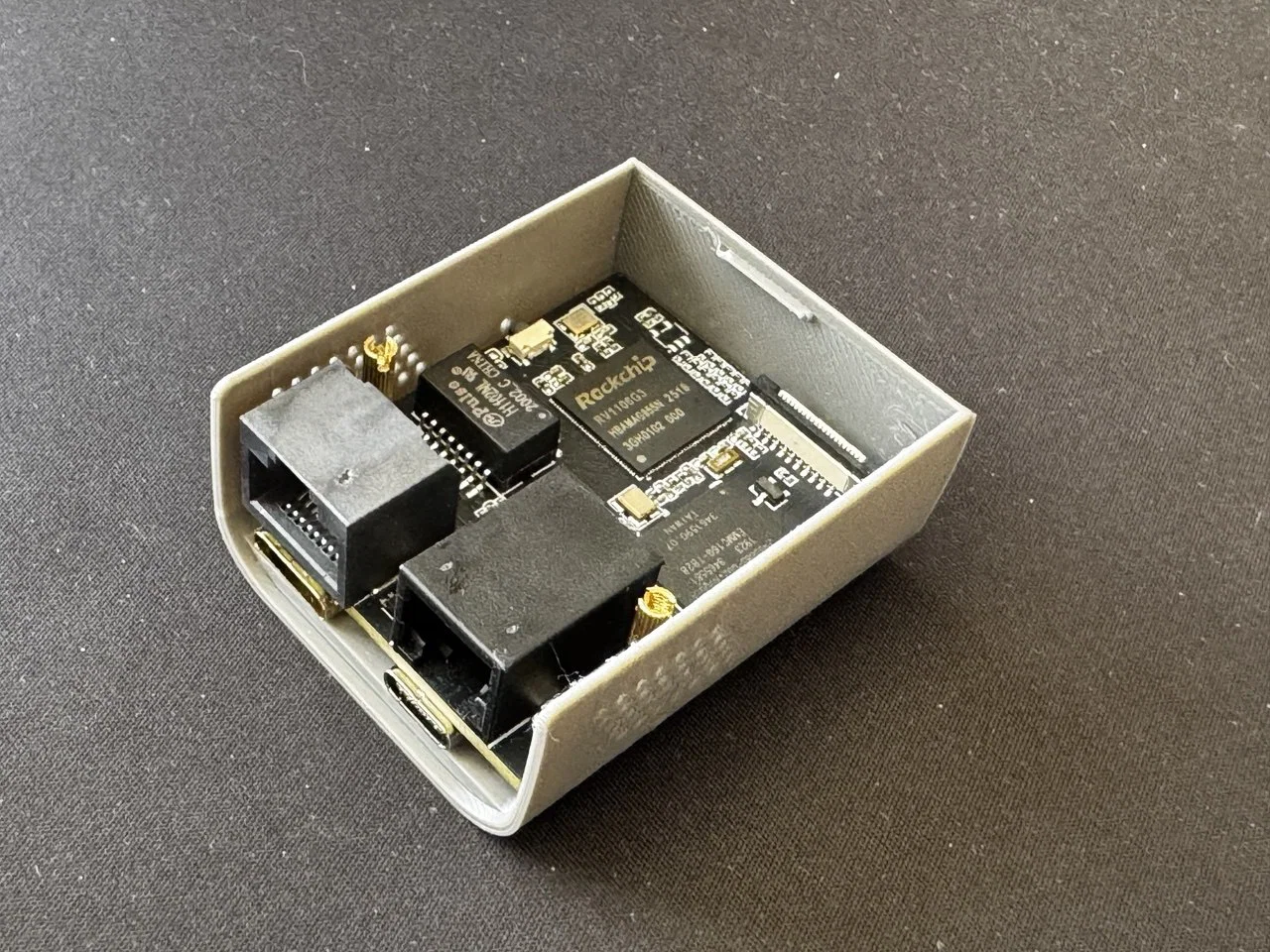

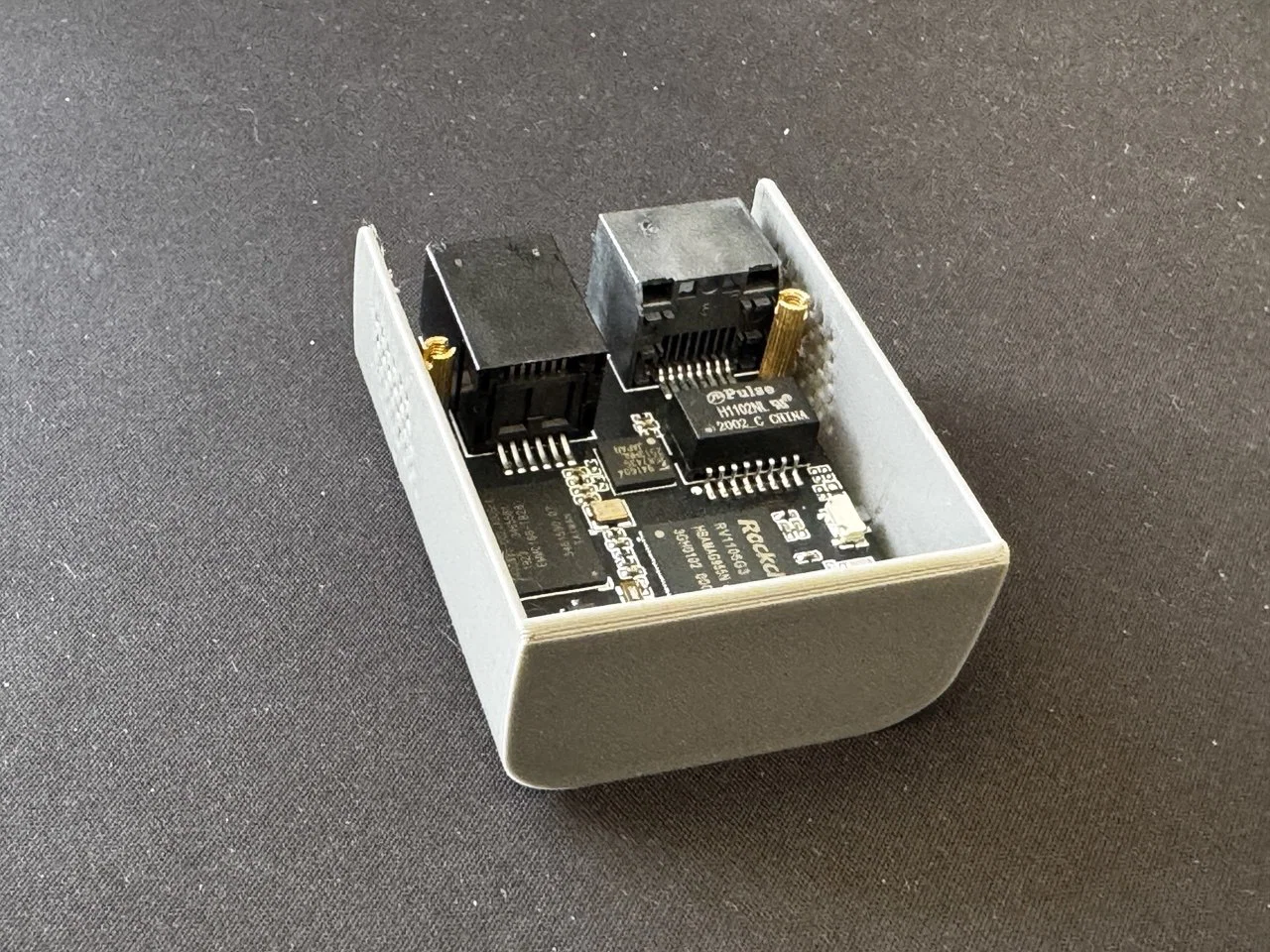

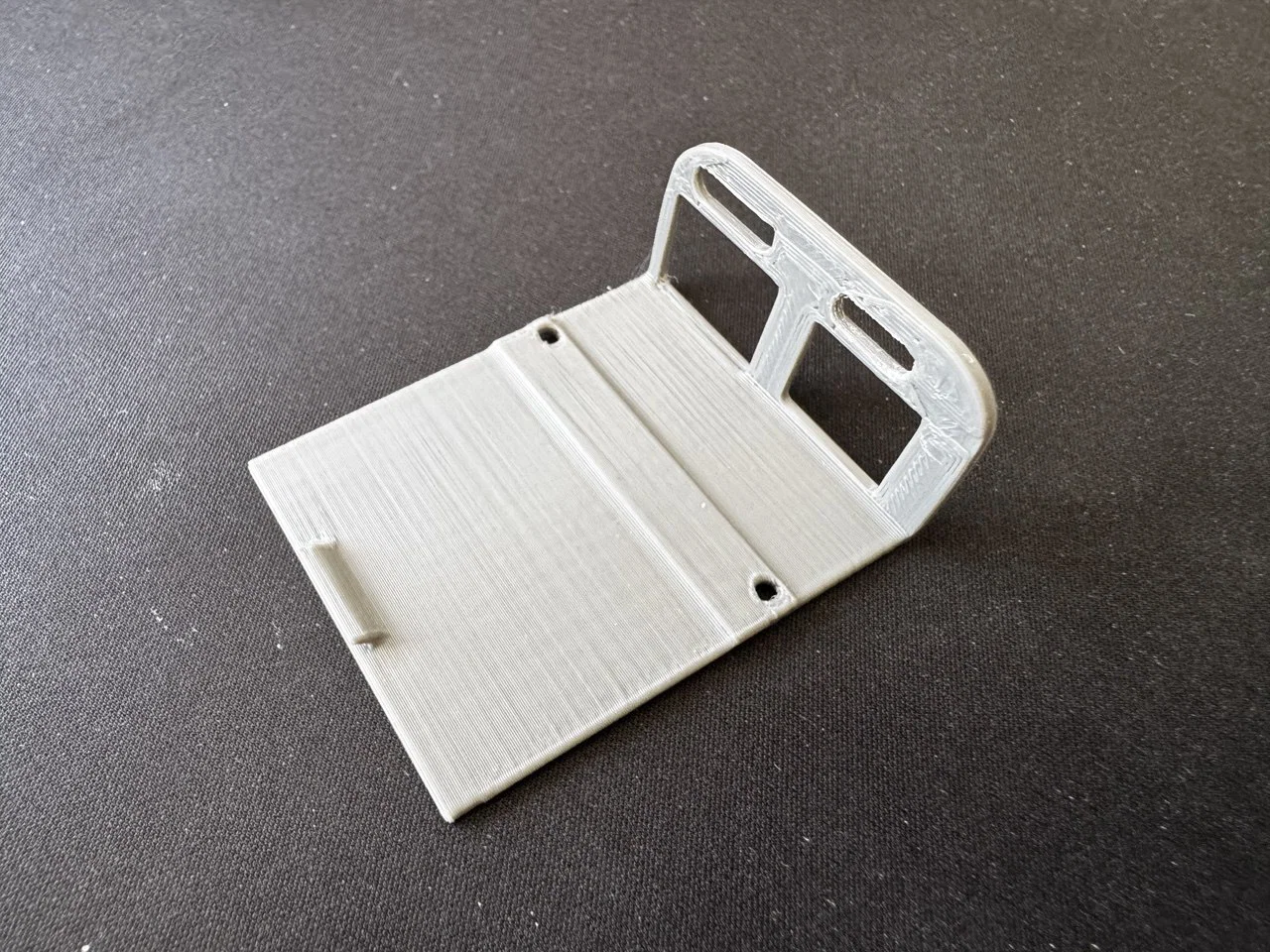

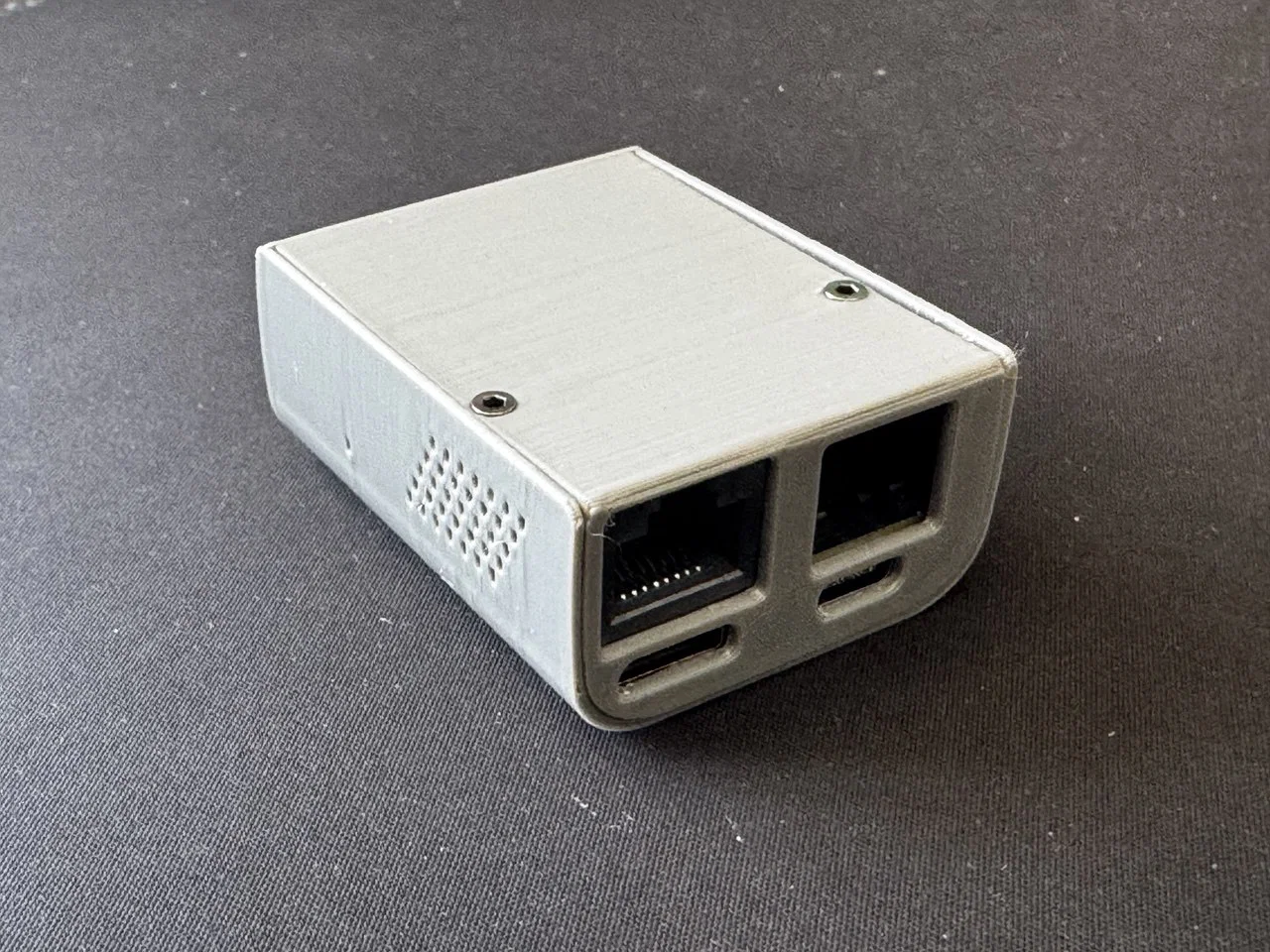

Mình có một chiếc PCB JetKVM bị hỏng với lỗi quen thuộc là bong cổng Mini HDMI. Sau khi sửa bằng cách hàn cổng mới vào thì nó đã hoạt động ngon lành trở lại. Vì thực tế khi dùng JetKVM cũng chẳng cần đến màn hình làm gì — nhất là khi bạn dùng dịch vụ đám mây của họ — nên mình quyết định cho nó một cơ hội thứ hai bằng cách thiết kế chiếc vỏ "không màn hình" dựa trên mẫu gốc.
Để in và lắp ráp hoàn chỉnh, bạn sẽ cần chuẩn bị:
- PCB gốc
- 2 × trụ ốc M2 (loại M2*11+4 hoặc tương đương)
- 2 × ốc vít đầu bằng M2 5mm
- 2 × đai ốc cấy nhiệt (heat-set inserts) M2
Mình cũng đã đính kèm file STP để bạn có thể tùy chỉnh lại theo nhu cầu cá nhân nhé.
