Hệ thống trưng bày Funko Pop! Wall Hex Modular v2

Tổng quan

Đây là phiên bản cải tiến từ thiết kế trước đây của mình.

Mục tiêu của mình là giấu đi các khớp nối giữa các khung lục giác để sản phẩm hoàn thiện trông gọn gàng, thẩm mỹ hơn.

Ở phiên bản này, bạn sẽ cần in các khớp nối riêng biệt — tuy tốn chút công sức lắp ráp hơn, nhưng kết quả nhận lại thì cực kỳ xứng đáng.

Hướng dẫn lắp ráp

• Nên in sẵn các kệ trước, sau đó mới lắp ghép toàn bộ rồi mới gắn lên tường.
• Độ dung sai của khớp nối đã được tối ưu hóa ở mức trung bình — tùy vào loại nhựa bạn dùng mà khớp có thể hơi chặt hoặc lỏng một chút.
• Cách làm khuyến nghị:

1. Gắn 3 khớp nối vào một khung lục giác.
2. Đặt trên một bề mặt phẳng (sàn nhà, bàn, v.v.).
3. Ép khung lục giác còn lại vào các khớp.

• Sau khi ghép xong, mọi thứ sẽ rất chắc chắn.
• Nếu bạn muốn lắp ráp nhanh, đơn giản hơn, hãy thử phiên bản trước.

Ý tưởng thiết kế

Các mẫu kệ này lấy cảm hứng từ những thiết kế trên mạng, nhưng mình muốn hướng đến:

• Vẻ ngoài tinh tế hơn
• Tiết kiệm nhựa in hơn
• Liên kết chắc chắn hơn
• Hệ thống module linh hoạt hơn

Các thay đổi đáng chú ý

• Sử dụng 3 khớp nối chữ T (T-slot joints) tại mỗi điểm nối (thay vì 2).
• Các cạnh được bo tròn (filleted).
• Kệ có:
  • Hình lục giác.
  • Họa tiết lục giác để bám chắc mô hình hơn.
  • Gờ nhỏ để ngăn mô hình bị rơi.
  • Khớp nối được tối ưu giúp in nhanh hơn, ít tốn nhựa nhưng vẫn đảm bảo độ bền.

Thông số kỹ thuật

• Thiết kế cho các loại Funko Pop tiêu chuẩn cao 4 inch.
• Có thể lắp ghép thành bất kỳ cấu trúc nào bạn muốn.
• Gắn lên tường thông qua một lỗ nhỏ ở góc (có thể dùng khoan để mở rộng nếu cần).
• In phẳng trên bàn in — không cần support (trừ một số biến thể góc).
• Nên lắp nhiều khung cùng lúc — lắp lẻ một khung sẽ khó giữ cân bằng.

Các biến thể Góc và Kệ

• Có sẵn phiên bản NoShelf (không kệ).

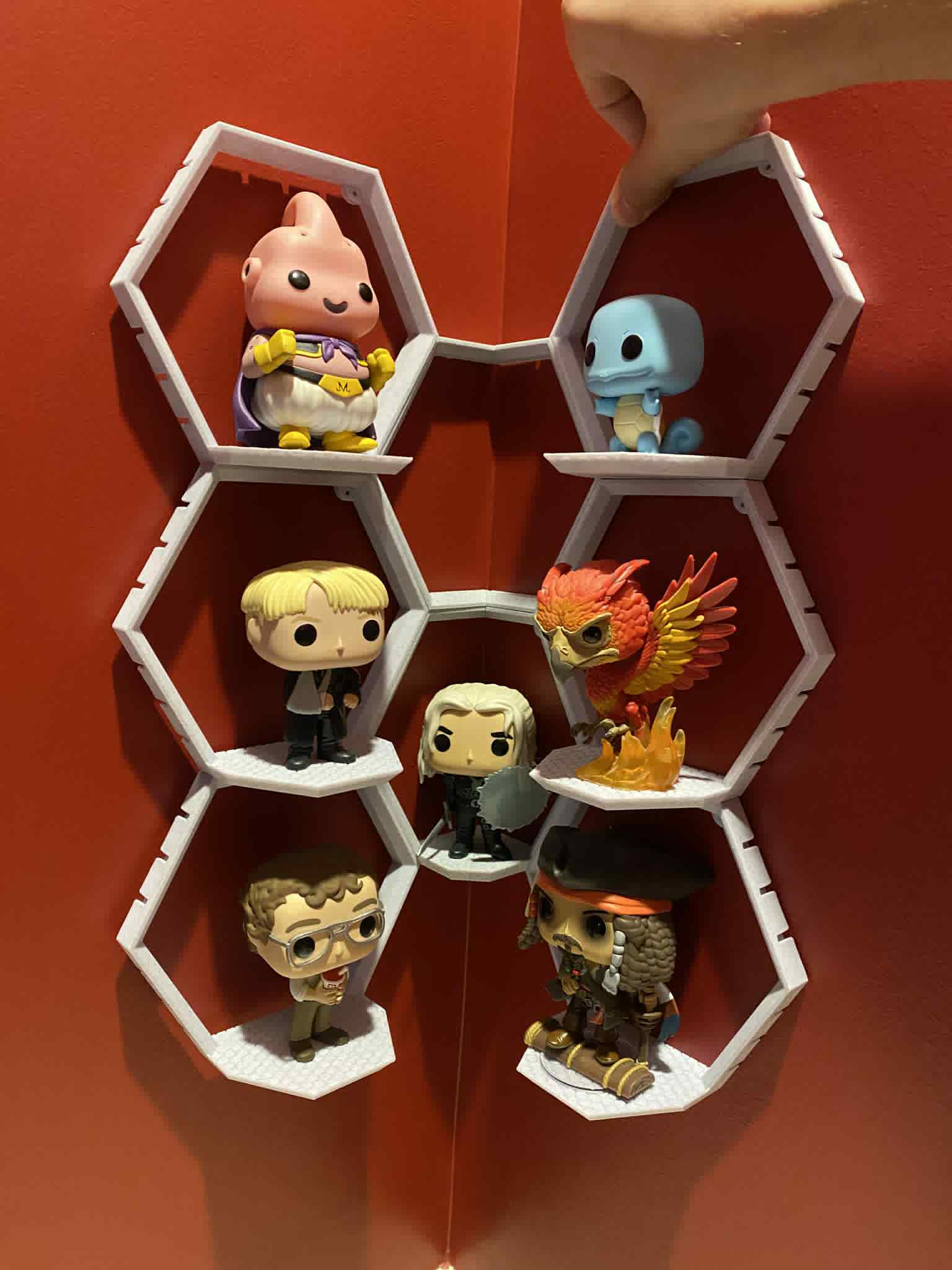

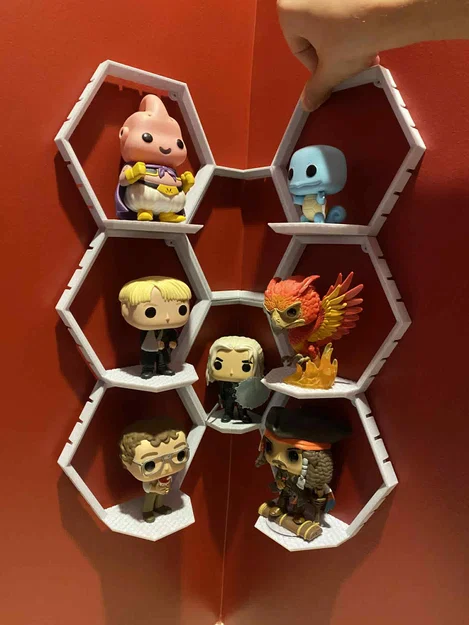

• Các tùy chọn góc chuyển tiếp (Corner transition) cho góc tường 90°:
  • Corner_NoShelf – In nguyên khối, cần support.
  • Corner_Split_Sym_NoShelf – Hai mảnh đối xứng, không cần support, ghép bằng khớp chữ L. Cần in 2 cái.
  • Yêu cầu 1 bộ khớp chữ L.
• Các biến thể Corner with Shelf:
  • Corner_Shelf – In nguyên khối, cần support.
  • Corner_Split_L/R_Shelf – Hai mảnh đối xứng, không cần support, ghép bằng khớp chữ L. Cần in cả 2.
  • Yêu cầu 2 bộ khớp chữ L.
  • Phù hợp với một vài loại Funko Pop do diện tích kệ nhỏ hơn.

Nhật ký cập nhật

13/08/25

• Thêm lục giác NoShelf.
• Thêm phiên bản Corner và Corner_Split.
• Giới thiệu khớp chữ L cho các góc nối.

14/08/25

• Thêm Corner_Shelf và Corner_Split_L/R_Shelf.
• Các phiên bản kệ yêu cầu 2 bộ khớp chữ L.
• Cập nhật thiết kế Edge (cạnh) từ hệ thống cũ để đồng bộ với phiên bản mới.

15/08/25

• Thêm ShelfOnly.
• Dùng làm kệ trên cùng nếu không còn chỗ cho khung lục giác.
• Ý tưởng lấy cảm hứng từ bản remix này trên Thingiverse.
• Thêm Shelf_2Hole.

18/08/25

• Thêm các biến thể Corner_Edge.
• 4 file khác nhau cho mọi tình huống lắp đặt.
• Các khớp chữ T cần được lắp ngay khi vào đúng vị trí do cấu tạo đặc thù.
• Thêm các biến thể Shelf_Only.
• 3 file bổ sung cho các tình huống lắp đặt khác nhau.
• Shelf_only ở vị trí hõm cần được lắp sau khi đã lắp các cạnh.
