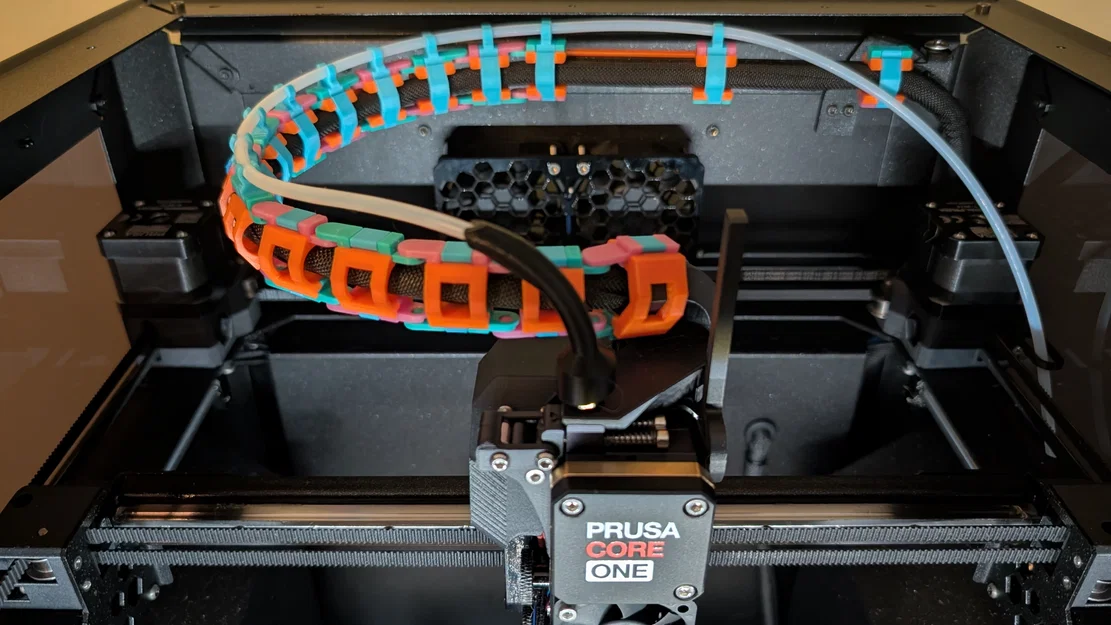

Prusa Core One/+ Bộ Xích Dẫn Cáp Nextruder (Cable Chain Exoskeleton)
Khắc phục tình trạng dây cáp Nextruder bị võng gây kẹt và lệch vị trí in trên máy Prusa Core One. Bộ xích dẫn cáp thiết kế thông minh, thẩm mỹ, hỗ trợ nhiều cấu hình máy khác nhau kể cả khi sử dụng MMU3. In bằng PETG và TPU để đạt hiệu quả tốt nhất.
Mô tả
Dự án này ra đời từ sự cần thiết - sau khi một bản in 48 tiếng thất bại ở giờ thứ 40 do dây cáp Nextruder bị võng, kẹt vào giữa Nextruder và mô-tơ phía sau khiến cho vị trí của Nextruder bị lệch. Bộ xích dẫn cáp Nextruder này là món phụ kiện bắt buộc phải có cho bất kỳ ai đang sở hữu máy CORE One.

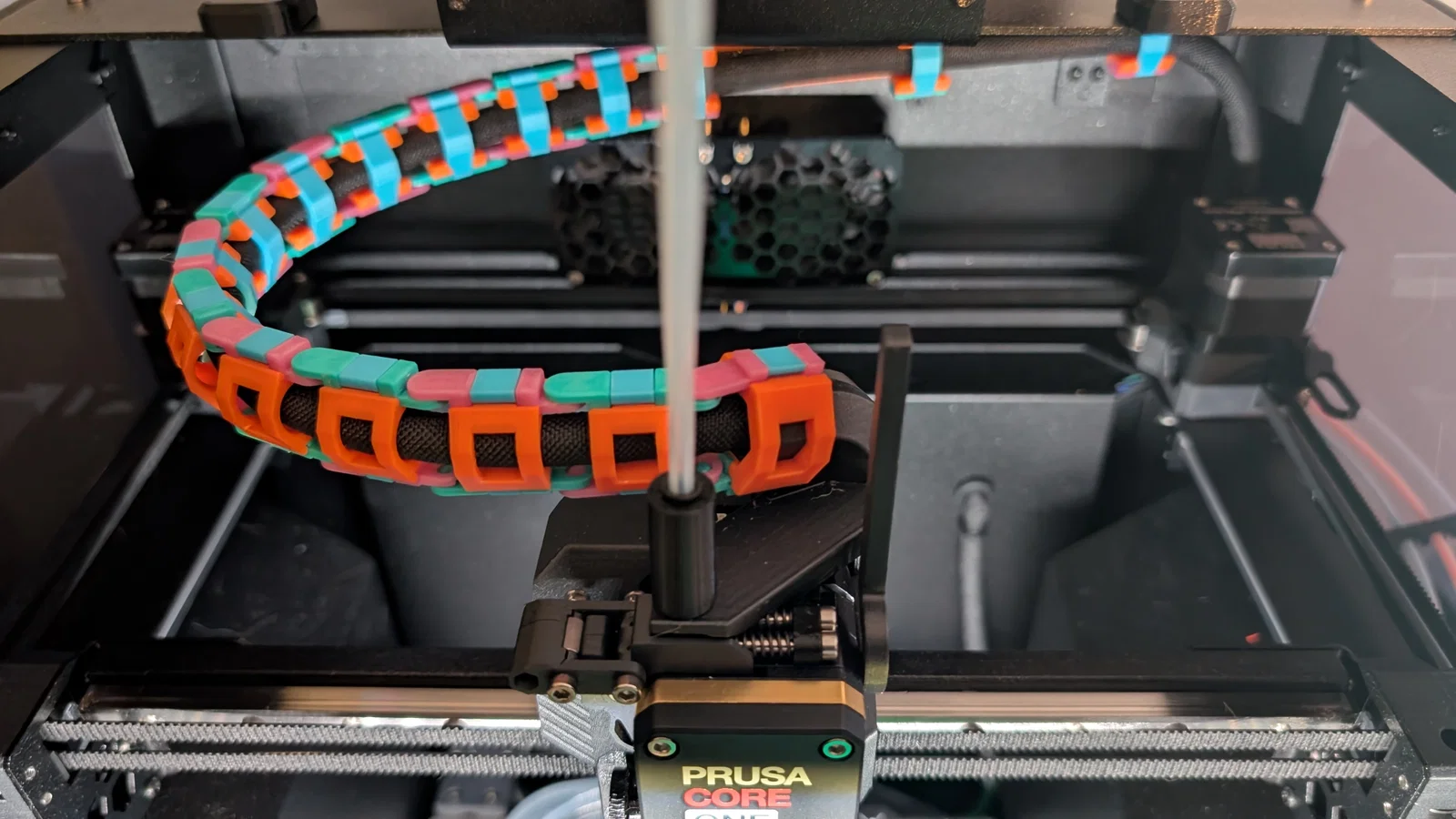

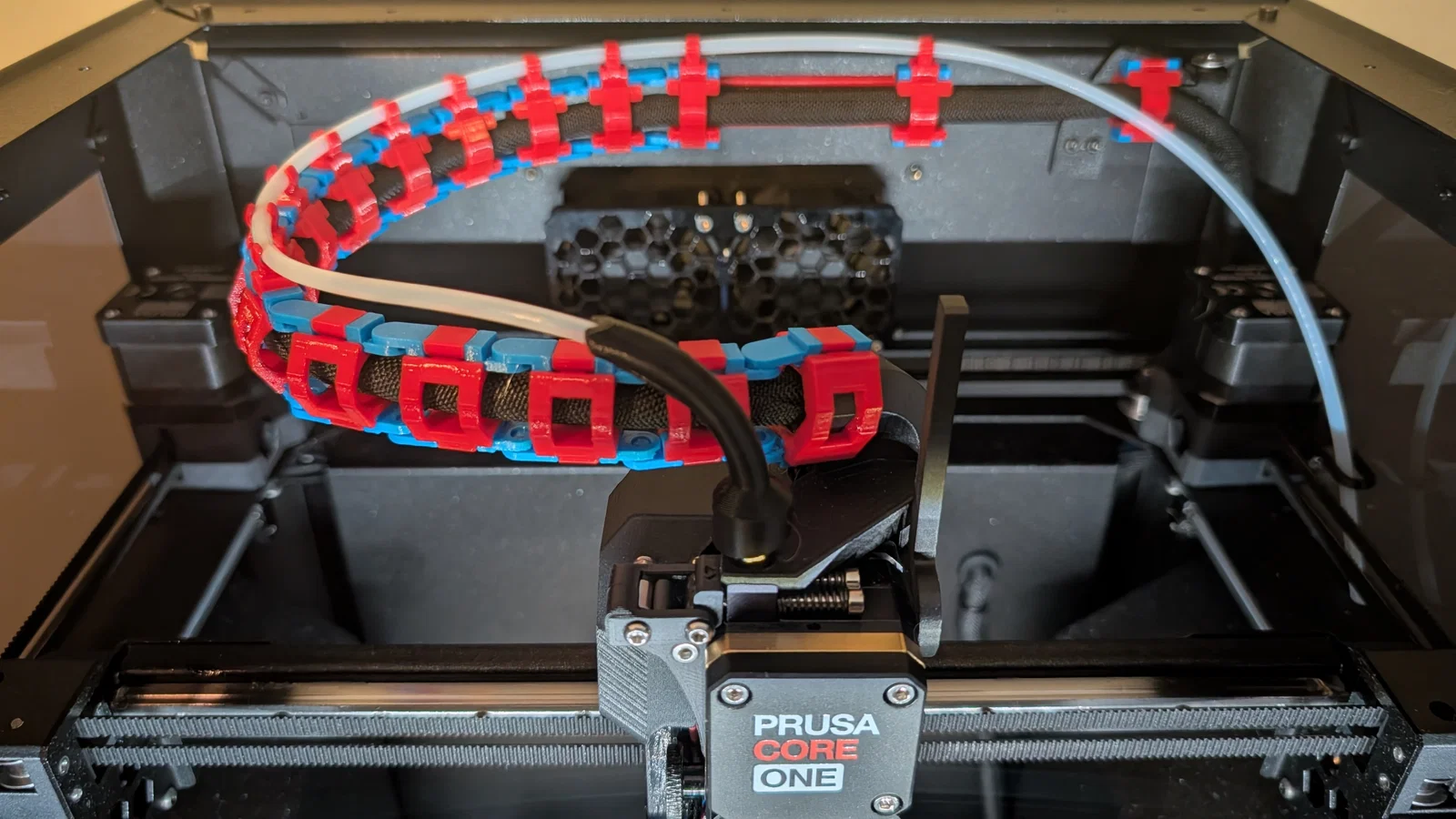

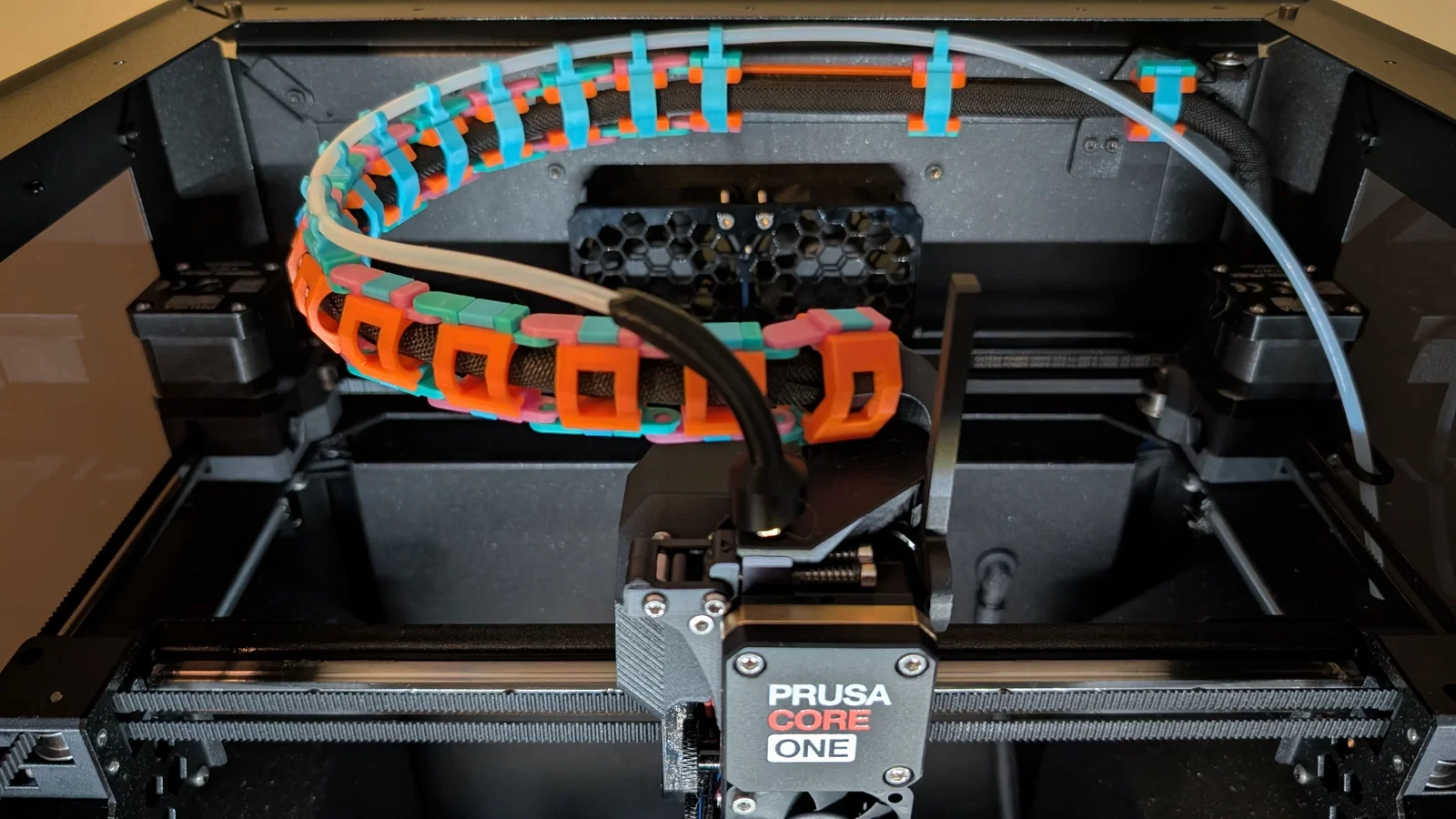

Prusa Core One/+ Nextruder Cable Chain được thiết kế để tương thích với các cấu hình sau:
- Cấp sợi từ cuộn bên hông với ống PTFE (Không dùng MMU3)
- Có MMU3 với ống cấp sợi PTFE bên hông
- Có MMU3 nhưng không có ống cấp sợi PTFE bên hông

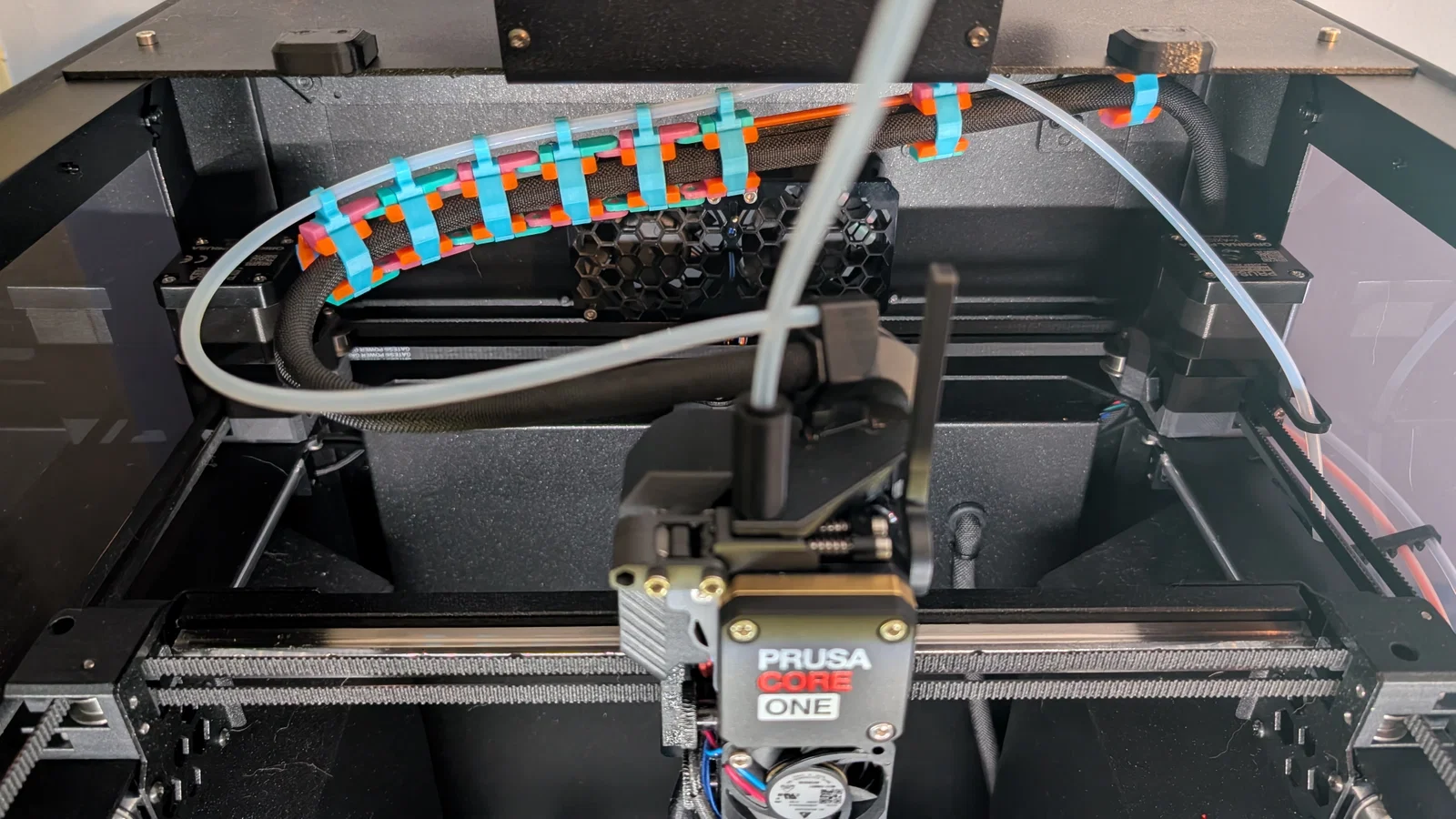

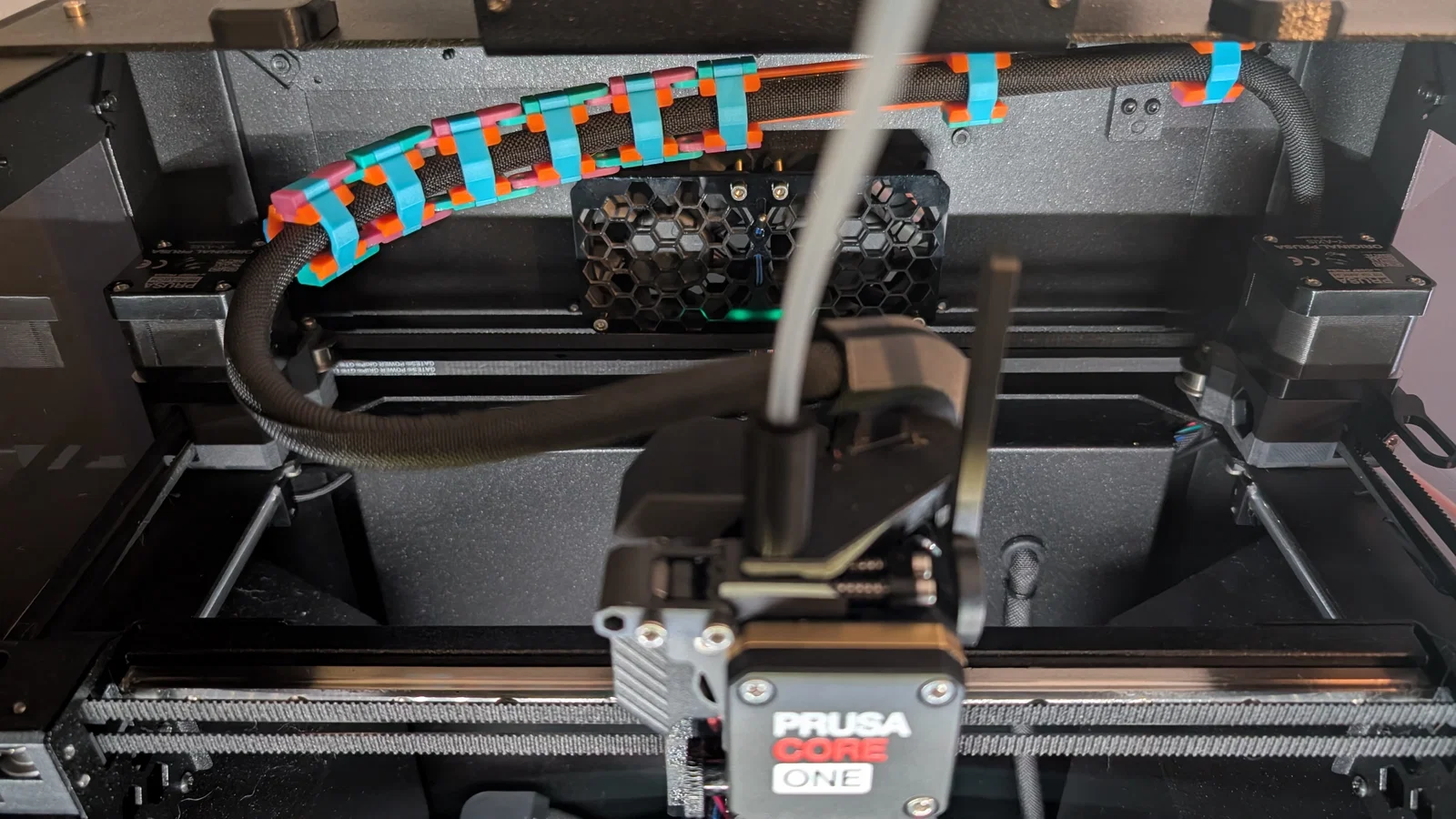

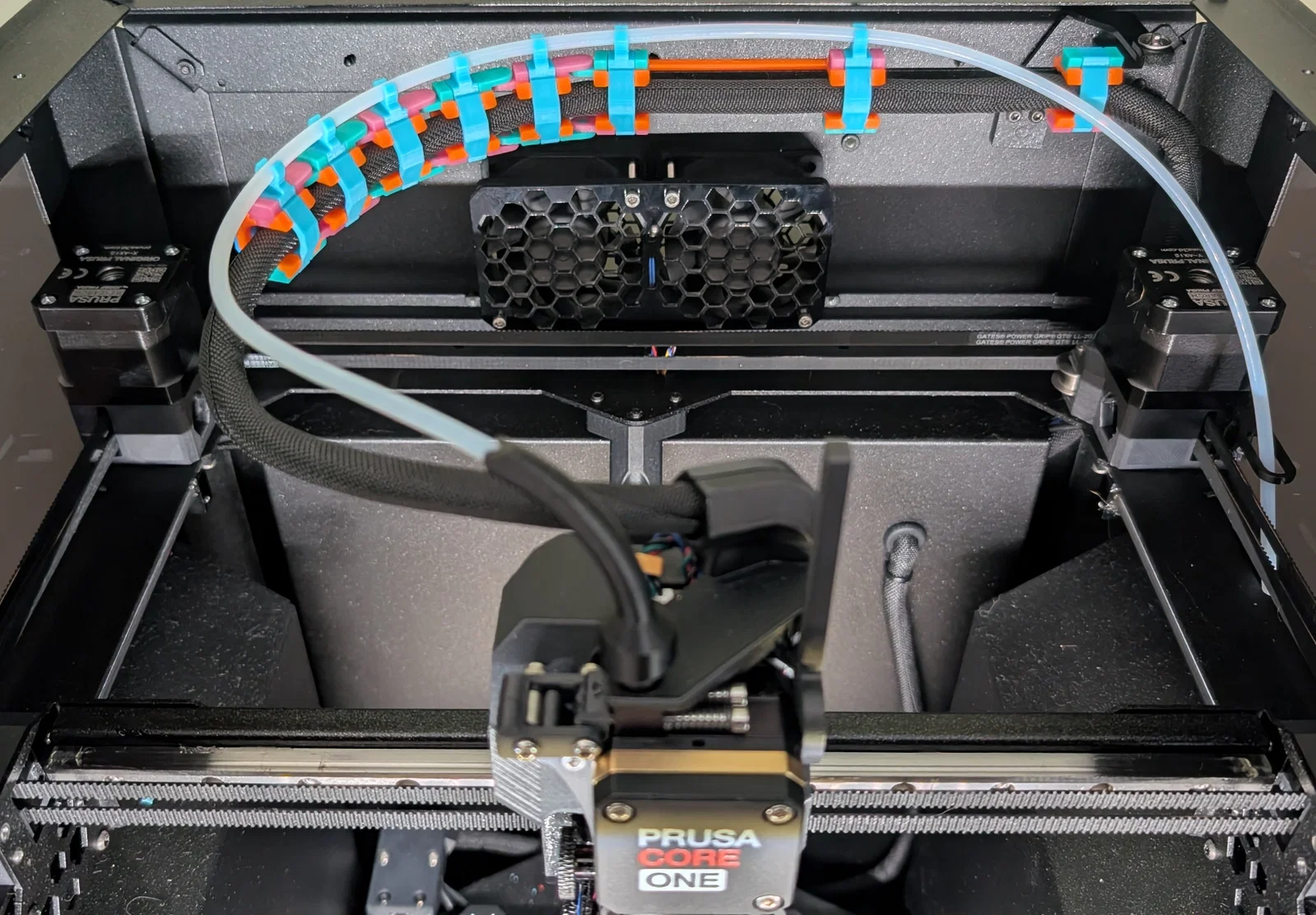

Mọi cấu hình đều có thể tùy chỉnh để bỏ qua phần ngàm Nextruder và chỉ cần dùng từ 4-6 mắt xích gắn vào giá đỡ tay đòn, vốn đã đủ để giữ cho dây cáp Nextruder không bị võng.
Đặc điểm của Prusa Core One/+ Nextruder Cable Chain
- Thiết kế lắp ghép nhiều mảnh giúp tối ưu hướng in:
- Đảm bảo độ bền theo phương ngang hoặc dọc tùy mục đích
- Độ chính xác cao giúp các khớp nối dễ dàng
- Giúp các bộ phận chuyển động mượt mà
- Không cần nẹp, dây buộc hay vật liệu bổ sung nào khác
- Giúp máy CORE One và đầu in Nextruder trông đẹp mắt hơn!
Cấu hình linh kiện và số lượng khuyến nghị
(Bảng chi tiết các linh kiện như Chassis, Brackets, Plates, và Clips đi kèm hình ảnh https://cdn.f3d-ai.com/uploads/public/6a1/881/1a8/6a18811a8e730398392005.png đến https://cdn.f3d-ai.com/uploads/public/6a1/881/1aa/6a18811aafcf4992039156.png8)
Hướng dẫn in khuyến nghị
- Chất liệu:
- Tất cả các phần trừ TPU Bumper: PETG
- TPU Bumper: TPU 90A
- Chiều cao lớp in: 0.15 mm
- Đầu phun: 0.4 mm
Các file 3mf đính kèm đã được thiết lập sẵn thông số về perimeter, support và các cài đặt khác. Vui lòng kiểm tra và điều chỉnh lại trước khi in.
Hướng dẫn lắp đặt
Lưu ý: Kiểm tra kỹ bề mặt các chi tiết, làm sạch ba-via và gỡ bỏ toàn bộ phần support. Sử dụng dao gọt chuyên dụng như SAS-ACTO để chỉnh sửa nếu cần.
(Các bước hướng dẫn lắp ráp từ 1 đến 2 được thực hiện theo chỉ dẫn hình ảnh từ https://cdn.f3d-ai.com/uploads/public/6a1/881/1aa/6a18811aafcf4992039156.png9 đến https://cdn.f3d-ai.com/uploads/public/6a1/881/1ba/6a18811ba437e379843171.png4)

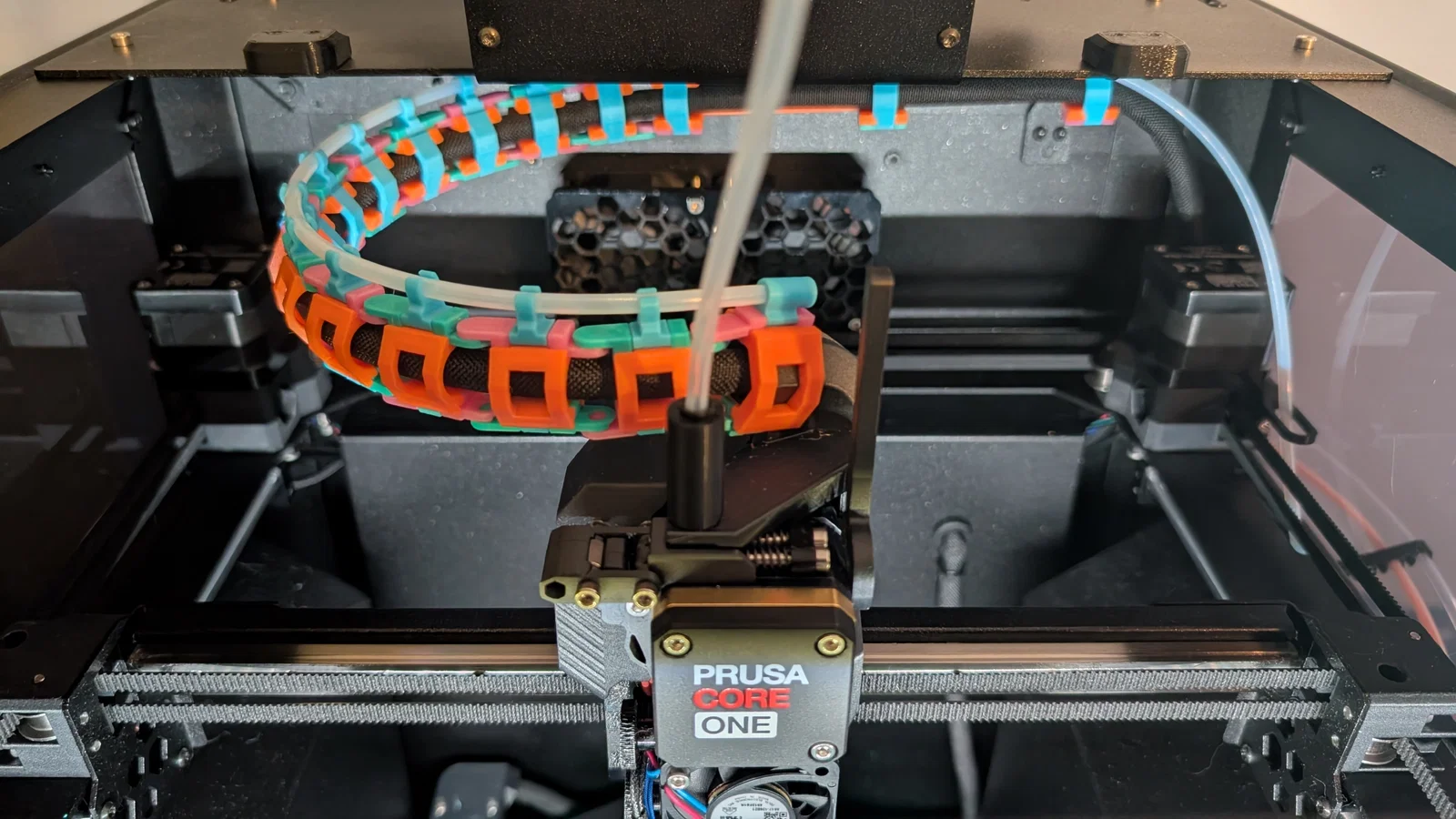

Các biến thể lắp đặt khác với MMU3
Bạn có thể điều chỉnh loại và số lượng mắt xích, miếng đệm và kẹp sao cho phù hợp nhất với máy của mình.
