Giá Đỡ Cuộn Chỉ May SKADIS - Nằm Ngang

Đây là giá đỡ cuộn chỉ may nằm ngang cho bảng treo SKADIS. Bạn cần in 2 móc cho mỗi giá đỡ.

Nhiều mẫu giá đỡ chỉ mình tìm được thường thiết kế theo chiều dọc, điều này khá tiện khi in móc SKADIS mà không cần support, nhưng lại không phù hợp với kiểu sắp xếp của mình. Mình muốn một chiếc giá đỡ đáp ứng được các tiêu chí sau:

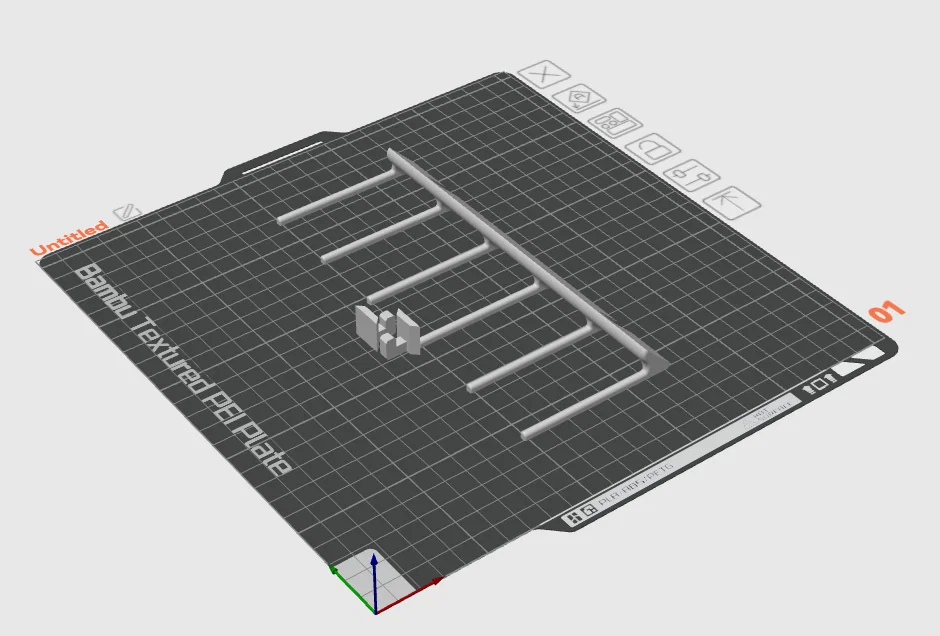

• In nhanh, không cần support (khoảng 30 phút với độ dày lớp in 0.2mm trên máy P1S của mình)
• Hướng in không tạo ra điểm yếu trên móc treo hoặc các trụ mảnh
• Thiết kế linh hoạt, có thể điều chỉnh để vừa với nhiều loại cuộn chỉ khác nhau
• Chứa được cả cuộn chỉ lớn và suốt chỉ cho những loại cuộn nhỏ thông dụng

Mình thích ý tưởng in rời các móc treo rồi gắn vào thân chính. Cách này giúp tối ưu hóa việc in ấn, đồng thời cũng tạo ra một linh kiện dạng module có thể tái sử dụng cho các dự án sau này. Mình lấy cảm hứng từ các loại móc khớp đuôi én như của Kai trên Makerworld và Ultimount từ davidmakes, nhưng đã quyết định tự thiết kế lại từ đầu để phù hợp với các mẫu của riêng mình.

Mình đã đính kèm các file .STEP để mọi người tùy chỉnh, mình cũng dự định sẽ sớm chia sẻ thêm link đến mô hình OnShape tham số của mình.
