Hệ thống Gắn T-Nuts cho Bảng Ghim Ikea Skadis

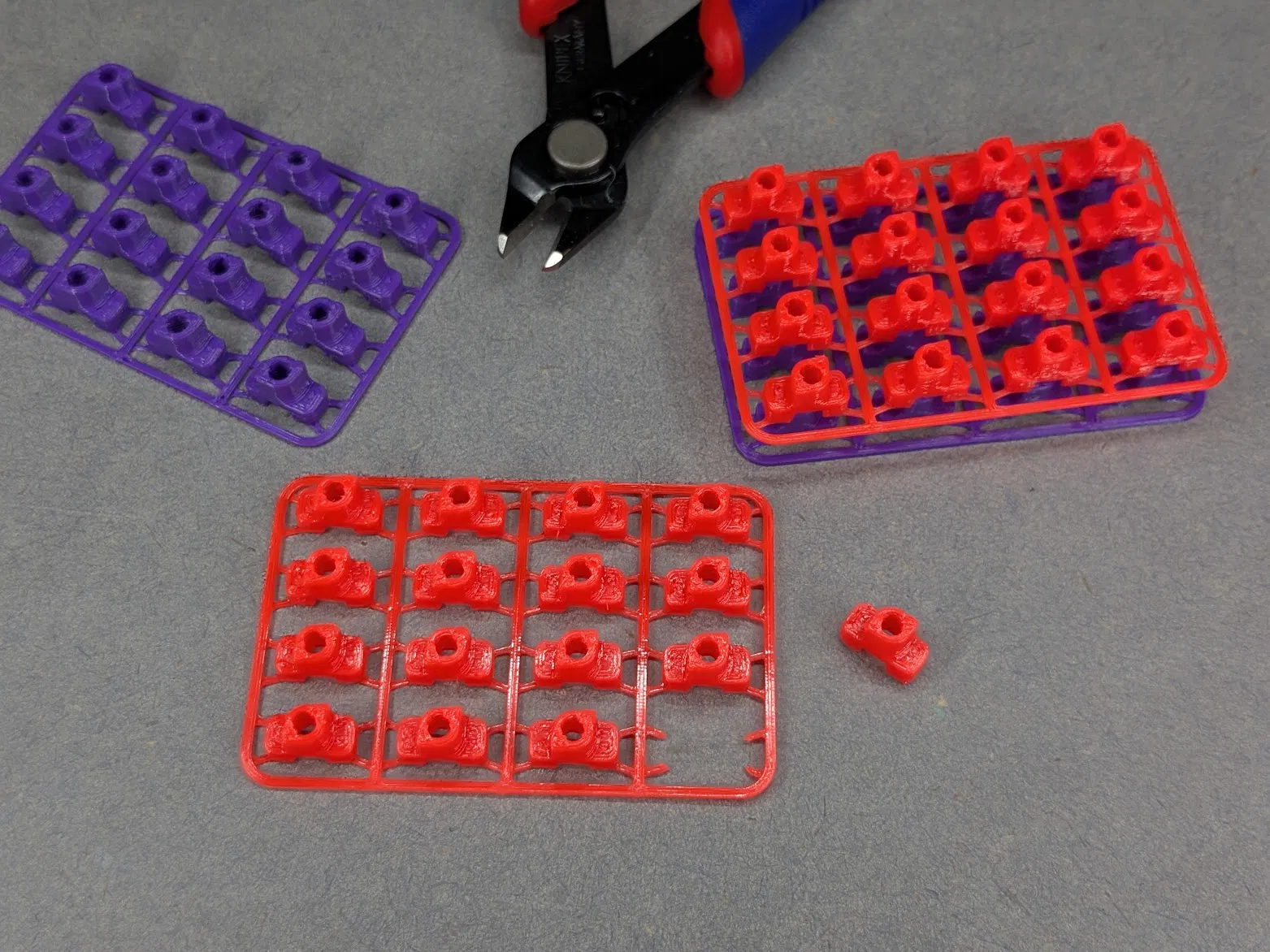

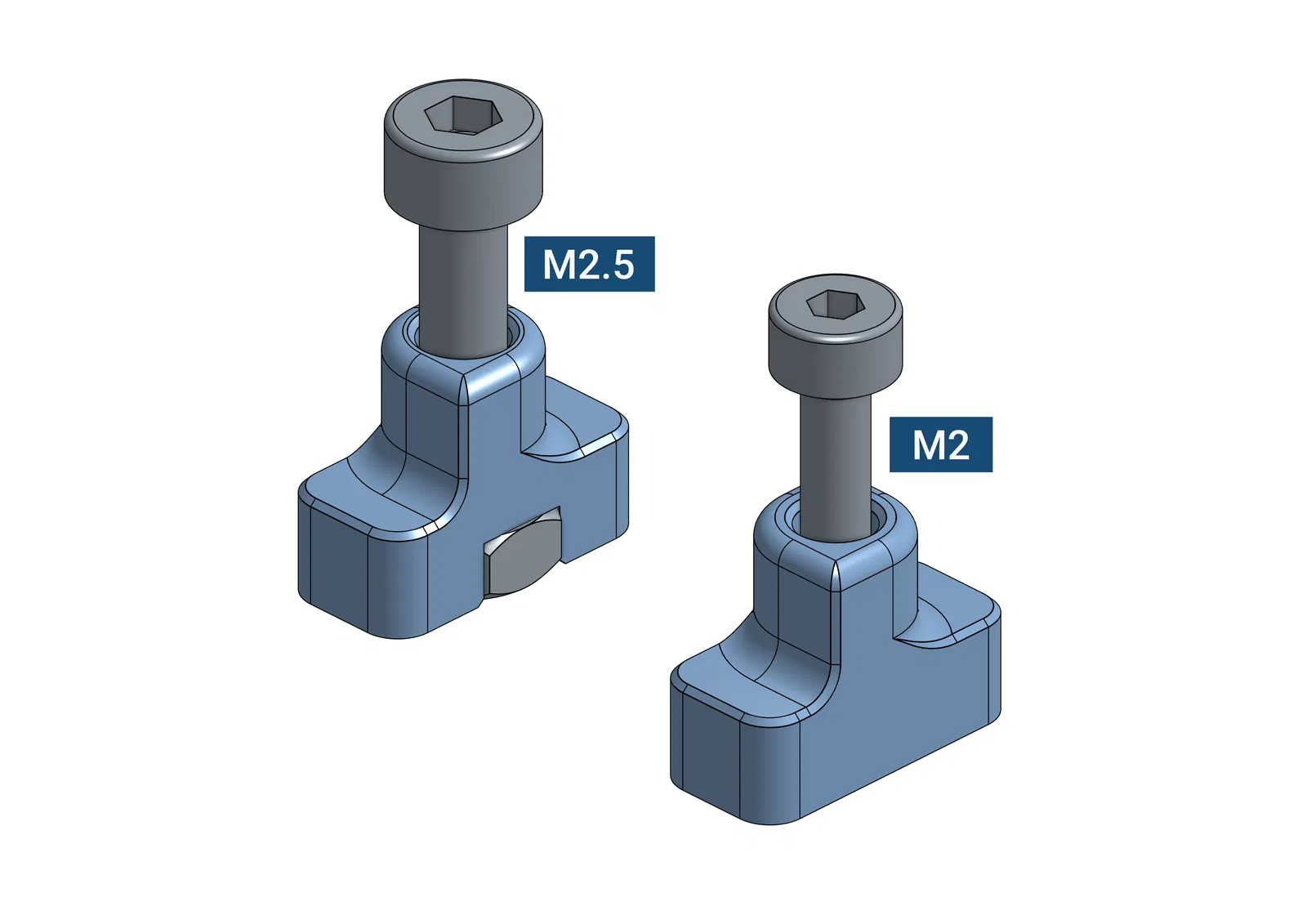

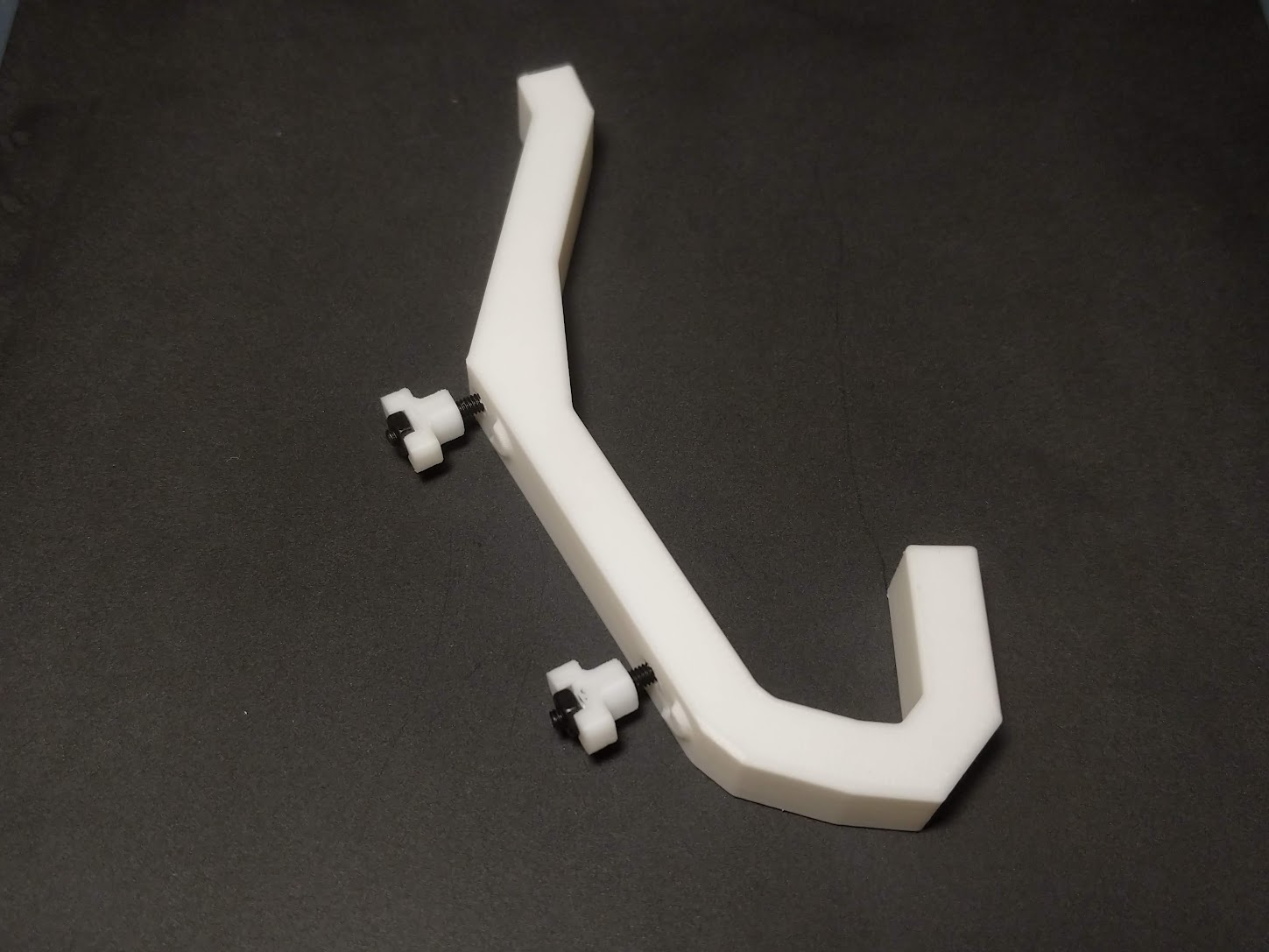

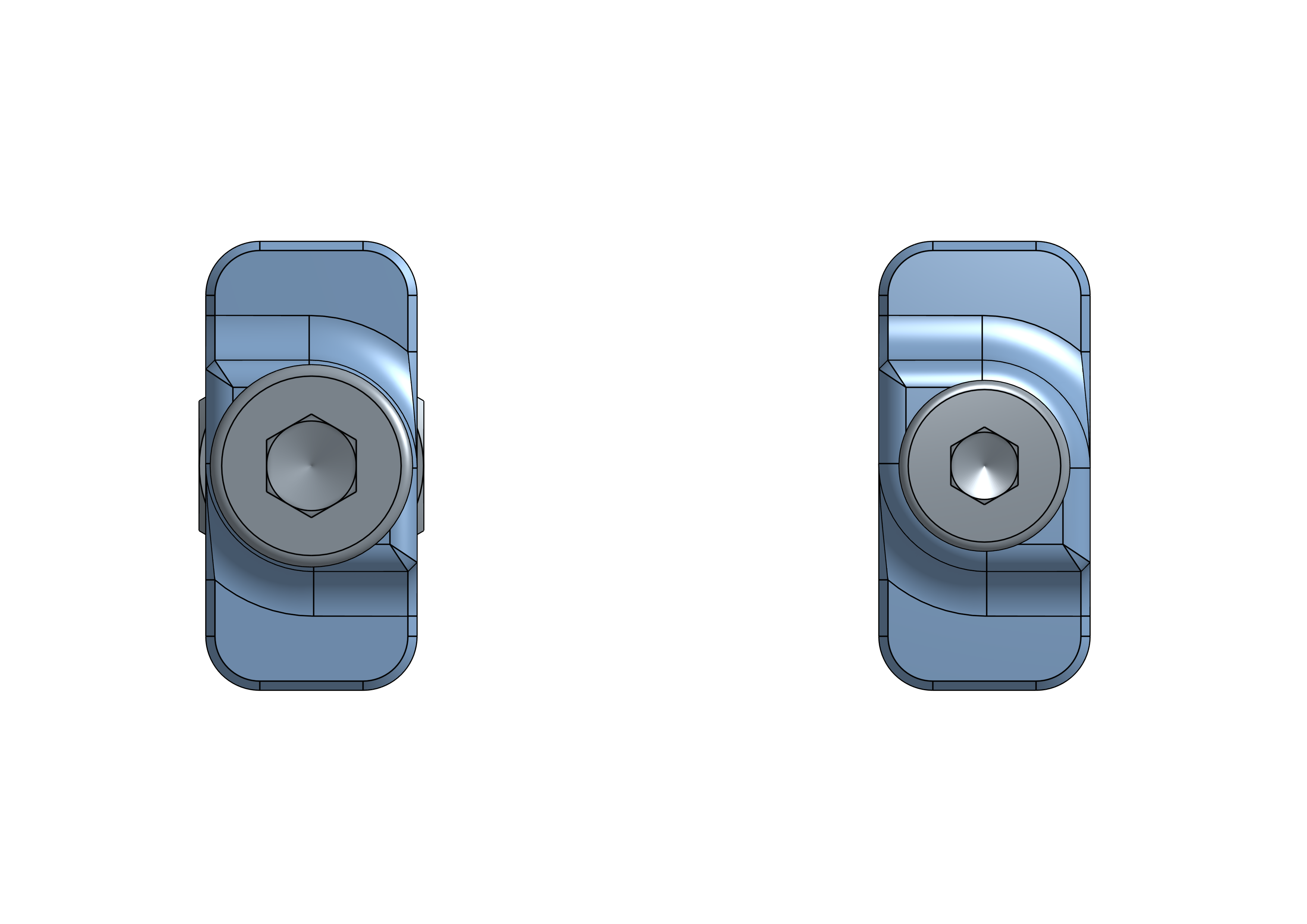

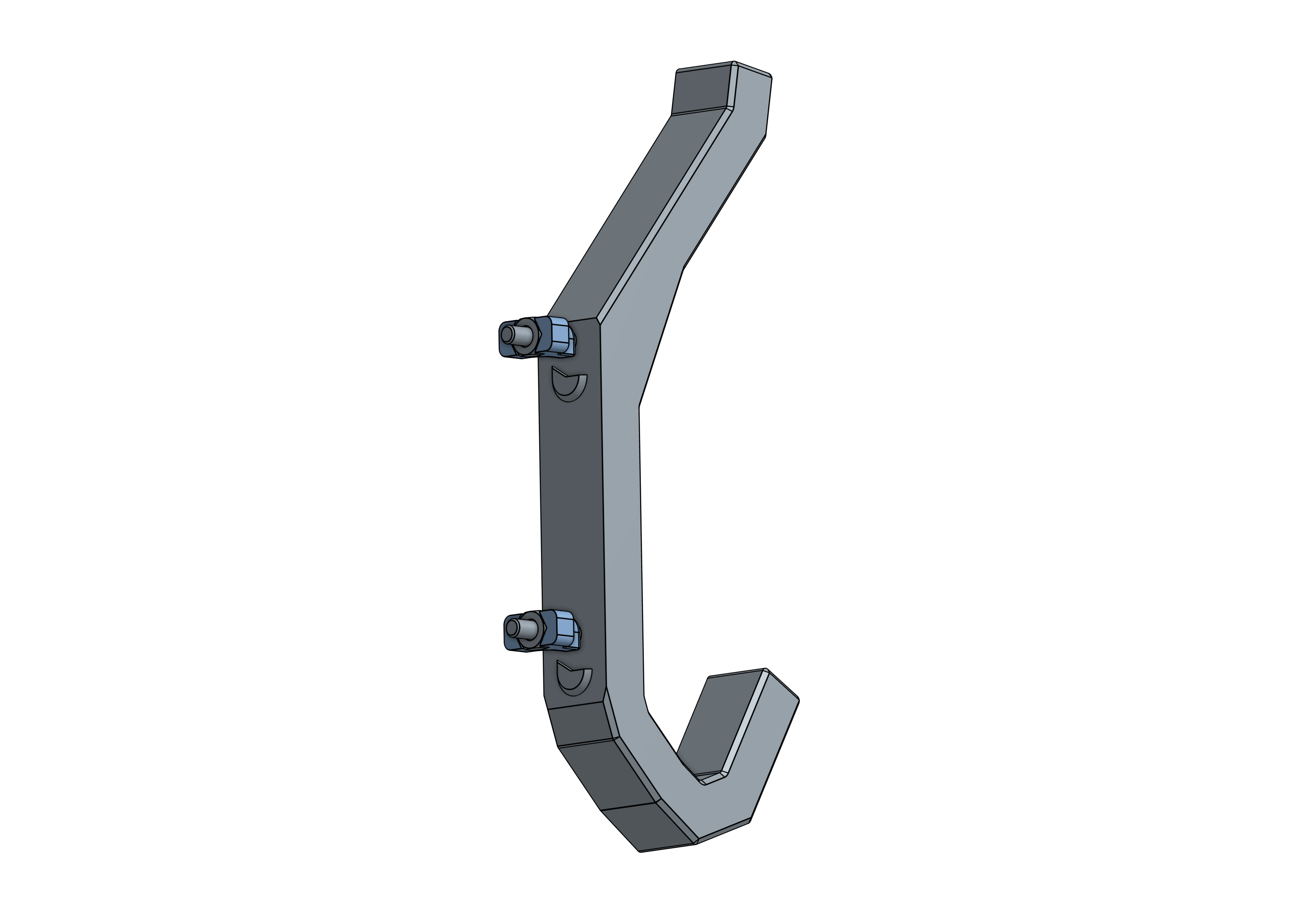

Đây là T-Nuts dành cho các bảng ghim IKEA SKÅDIS giúp việc lắp đặt phụ kiện lên bảng ghim của bạn dễ dàng hơn nhiều. Bạn không còn phải thiết kế các móc treo tùy chỉnh vào chi tiết của mình. Tất cả những gì bạn cần là các lỗ và hướng dẫn căn chỉnh. T-Nuts có hai kích cỡ khác nhau cho vít M2 và M2.5. Xem các giải pháp thay thế cho M3 trong phần FAQ. Ngoài việc dễ dàng tạo các phụ kiện Skadis của riêng bạn, bạn có thể sử dụng T-Nuts để gắn chắc chắn các vật dụng không in được khác lên bảng ghim bằng cách chỉ cần khoan các lỗ với khoảng cách phù hợp và sử dụng hướng dẫn căn chỉnh có thể in riêng. #### Khám phá các phụ kiện Skadis sử dụng T-Nuts Bạn có thể tìm thấy nhiều phụ kiện Skadis sử dụng Hệ thống Gắn T-Nuts Skadis trong Bộ sưu tập T-Nuts Skadis (hơn 400 mẫu và vẫn đang tăng). Tôi thường xuyên bổ sung các mẫu tương thích mới mà tôi tìm thấy vào bộ sưu tập đó. Cũng xem phần remix. Nếu bạn tạo một mẫu tương thích, vui lòng sử dụng thẻ “skadistnut” để tôi có thể tìm thấy nó. #### T-Nuts hoạt động như thế nào? T-Nuts Skadis hoạt động giống như T-nuts thả cho thanh nhôm định hình mà bạn có thể đã quen thuộc. Vặn ốc theo chiều kim đồng hồ (siết chặt) sẽ làm T-Nut khóa theo hướng ngang và vặn ốc ngược chiều kim đồng hồ (nới lỏng) sẽ đưa nó trở lại hướng dọc. Điều này là do hình dạng giống quả chanh nếu bạn nhìn T-Nut từ trên xuống. Xem video bên dưới để biết cách gắn một chiếc móc đơn giản sử dụng T-Nuts vào bảng Skadis. Dễ dàng định vị nhờ các hướng dẫn căn chỉnh tích hợp. Phần thứ 2 hiển thị góc nhìn từ phía sau bảng, nơi bạn có thể thấy T-Nut khóa theo hướng ngang và dọc như thế nào. ### Tại sao T-Nuts lại tốt hơn Móc và Kẹp? * Bạn không cần thiết kế các móc hình chữ L vào thiết kế của mình, điều này có thể khiến chi tiết của bạn cần vật liệu hỗ trợ hoặc khó in hơn.

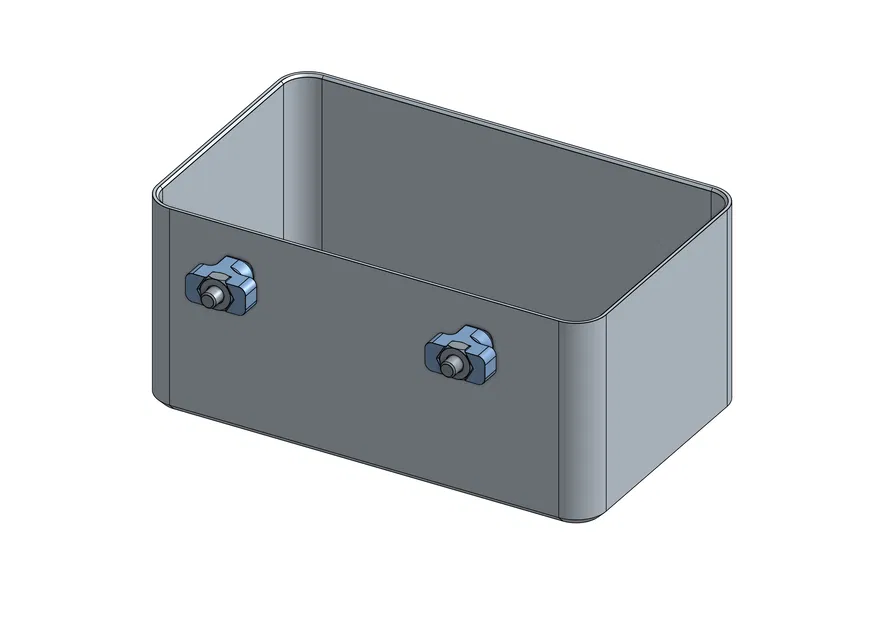

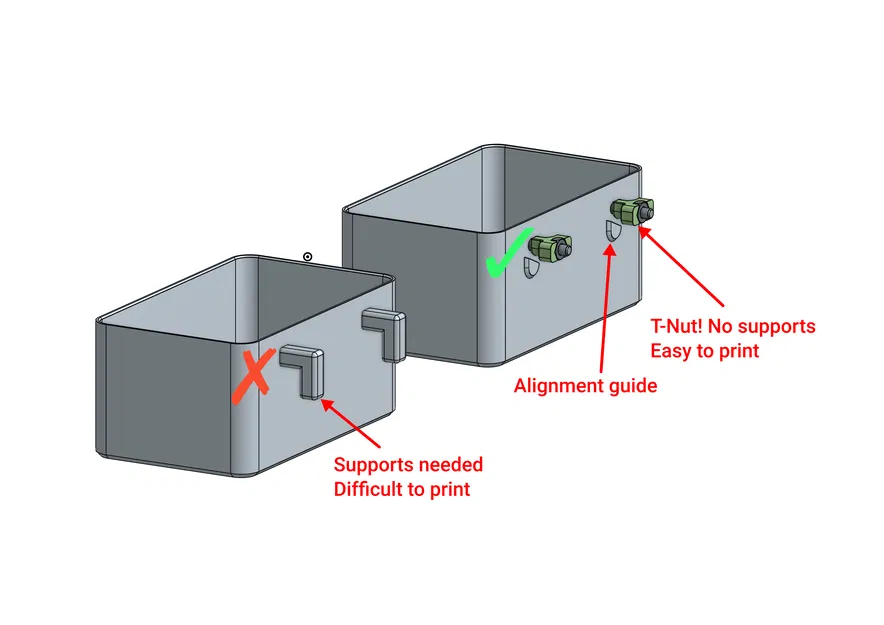

• Các móc tích hợp thường dễ bị gãy do hướng lớp không mong muốn.
• Kẹp có thể cồng kềnh và không đẹp mắt.
• Bạn không phải tìm dung sai hoàn hảo cho móc của mình. Móc thường có độ khít lỏng lẻo hoặc quá chặt, khó lắp hoặc tháo. T-Nuts luôn vừa vặn.
• T-Nuts cung cấp khả năng giữ rất chắc chắn và dễ dàng lắp đặt và tháo gỡ bằng tua vít mà không làm hỏng bảng ghim của bạn.
• T-Nuts có cấu hình thấp, không cồng kềnh và dễ dàng ẩn trong các bộ phận tùy chỉnh của bạn.
• Bạn có thể chuyển đổi các phụ kiện hiện có (in được hoặc không in được) thành phụ kiện SKÅDIS bằng cách chỉ cần khoan các lỗ ở vị trí phù hợp. #### Có những nhược điểm nào? * Cần vít. Bạn cần một vít M2 hoặc M2.5 và một đai ốc tương ứng cho mỗi T-Nut. Và do đó cần một tua vít để lắp đặt các phụ kiện của bạn.
• Có những thiết kế mà việc tiếp cận tua vít có thể khó thực hiện.
• Đối với các phụ kiện có ý định di chuyển thường xuyên, T-Nuts có thể không phải là giải pháp phù hợp. Không mất nhiều thời gian nhưng bạn phải có sẵn tua vít.

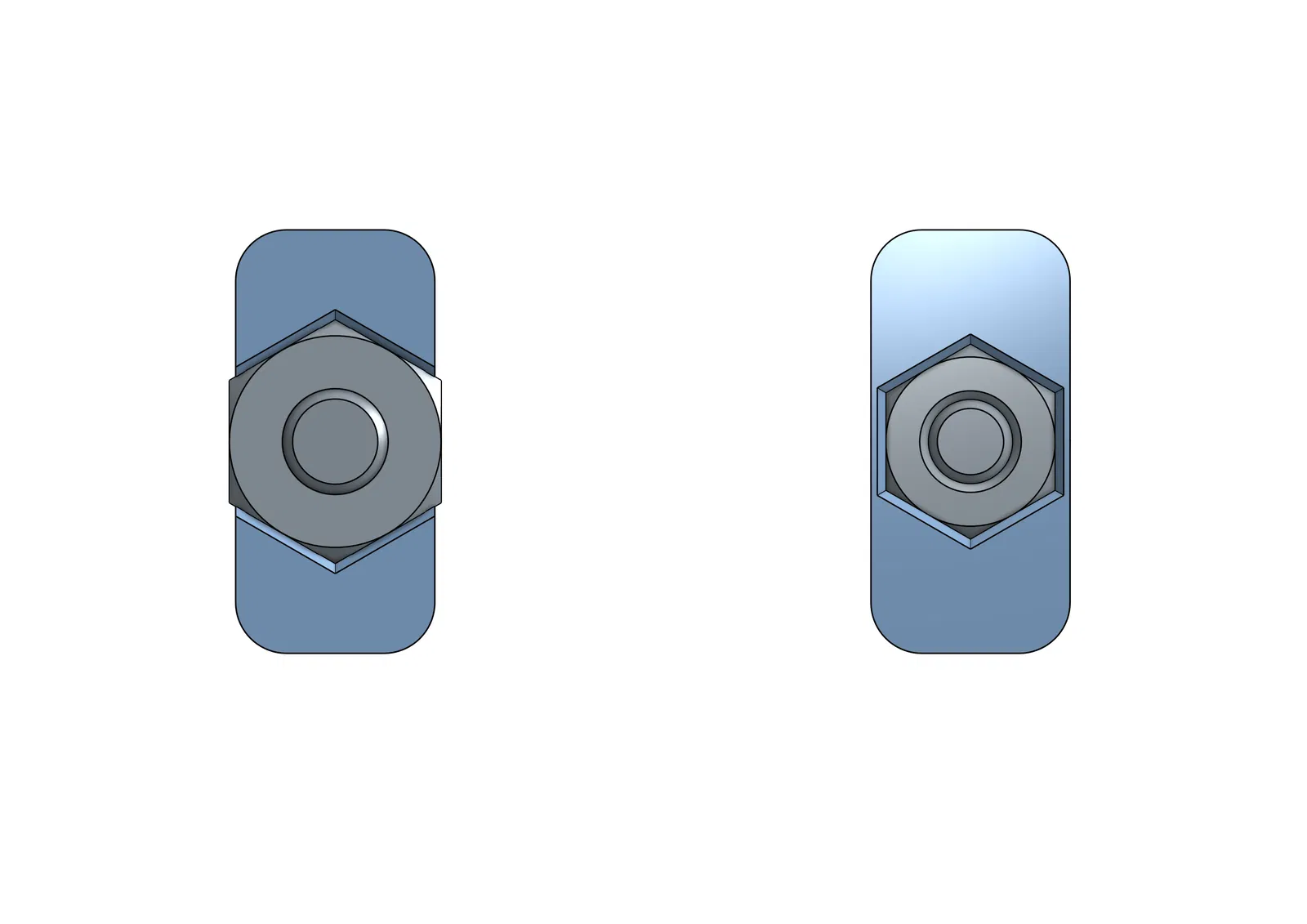

• Bạn nên thiết kế hướng dẫn căn chỉnh vào chi tiết của mình vì T-Nuts phải được căn giữa trong lỗ bảng ghim. Nhưng không có gì to tát. Xem thêm thông tin bên dưới. ### FAQ Tôi có nên sử dụng phần cứng M2 hay M2.5? Hãy dùng M2.5 nếu có thể. Vít M2.5 chắc chắn hơn và đầu vít lớn hơn, phân bổ áp lực lên một diện tích lớn hơn một chút, ít gây căng thẳng hơn cho chi tiết của bạn. Phiên bản M2 tồn tại vì đôi khi vít M2 dễ tìm hơn ở các cửa hàng phần cứng. Tại sao không có phiên bản M3? Đai ốc M3 quá lớn và sẽ không vừa với các lỗ. Các lỗ bảng ghim Skadis rộng 5mm và đai ốc lục giác M3 DIN934 có đường kính 5.5mm. Tuy nhiên, các nhà thiết kế khác đã phát triển các bản điều chỉnh T-Nuts hoạt động với vít M3 mà bạn có thể muốn xem. Một số phụ kiện được làm cho vít M2.5 có thể dễ dàng chuyển đổi sang M3 bằng cách mở rộng lỗ bằng mũi khoan 3mm. Xem các bản điều chỉnh M3 sau: T-Nuts vặn trực tiếp của rynn sử dụng ren M3 và M4 được ren vào chi tiết in bằng taro. T-Nuts M3 của Samuel Häberli sử dụng ren M3 được ren vào chi tiết in bằng taro. T-Nut M3 sử dụng thanh chống đồng của contrapuntal sử dụng thanh chống đồng lục giác M3 thay vì đai ốc lục giác. Thanh chống có đường kính nhỏ hơn đai ốc DIN934 và vừa với các lỗ bảng ghim. T-Nuts ren cho vít M3 hoặc UNC #5-40 của ORM có ren in và không cần taro. T-Nuts M3 ren của Arough có ren in và không cần taro. T-Nut ren chèn nhiệt M3 của B0rax sử dụng chèn nhiệt ren đồng M3 D5.0 L4.0 thay vì đai ốc lục giác.
• Các phiên bản M2 thay thế Đai ốc M2 DIN934 có số vòng ren thấp và có thể không đáng tin cậy bằng các đai ốc lớn hơn. Xem các phiên bản M2 thay thế sau: T-Nut chèn nhiệt M2 của Roland Deschain hoạt động với chèn nhiệt đồng M2 D3.6 L3.0 và M2 D3.6 L4.0. T-Nut chèn nhiệt M2 của hein (thông số chèn nhiệt không rõ). ### BOM - Phiên bản M2.5 (khuyên dùng) Số lượng Mô tả Nguồn 1 Đai ốc lục giác M2.5 DIN934 Aliexpress, Amazon (bộ) 1 Vít M2.5 (xem tính toán chiều dài bên dưới) Aliexpress, Amazon (bộ) #### BOM - Phiên bản M2 Số lượng Mô tả Nguồn 1 Đai ốc lục giác M2 DIN934 Aliexpress 1 Vít M2 (xem tính toán chiều dài bên dưới) Aliexpress ### Thiết kế phụ kiện Skådis của riêng bạn bằng T-Nuts #### Những điều cần bao gồm trong mô tả Nếu bạn quyết định xuất bản phụ kiện SKÅDIS của riêng mình sử dụng T-Nuts, sẽ rất hữu ích cho người dùng của bạn nếu bạn bao gồm những điều sau trong mô tả: * Thêm thẻ “skadistnut” vào dự án của bạn để dễ dàng tìm thấy.
• Giải thích cách sử dụng T-Nuts hoặc liên kết đến trang này có tài liệu chi tiết.
• Đề cập đến đường kính vít (M2 hoặc M2.5) và chiều dài yêu cầu. ##### Thiết kế Để thiết kế các phụ kiện của riêng bạn hoạt động với T-Nuts, bạn phải thêm các lỗ M2 hoặc M2.5 với một số khoảng hở bổ sung (khuyến nghị 0.3mm). Vui lòng đọc phần “Mẫu lỗ SKÅDIS” bên dưới để xác định cách bạn cần đặt các lỗ. Để T-Nuts được căn giữa trong lỗ bảng ghim, bạn cần tích hợp hướng dẫn căn chỉnh vào các chi tiết của mình. Chúng đảm bảo T-Nuts có thể xoay tự do trong quá trình lắp đặt, chi tiết của bạn không bị trượt trong quá trình lắp đặt và chi tiết của bạn không bị xoay hoặc quay sau khi lắp đặt trong trường hợp bạn chỉ sử dụng một điểm gắn. Khu vực xung quanh bán kính 3.5mm quanh tâm lỗ gắn (màu đỏ) phải không có vật liệu thừa để T-Nut có thể xoay tự do. Khu vực còn lại trong hình chữ nhật 5x15mm với bán kính 2.5mm ở các cạnh ngắn (màu xanh lá cây) nên được sử dụng cho hướng dẫn căn chỉnh. Lưu ý: Đối với hướng dẫn căn chỉnh cao hơn 1mm, nên có khoảng hở 0.3mm. Sử dụng 4.7mm thay vì 5mm và 14.7mm thay vì 15mm và bán kính 2.35mm. Hướng dẫn căn chỉnh nên có chiều cao từ 0.8mm đến 4mm. Đùn lên đến 4mm nếu hướng dẫn căn chỉnh của bạn ở trên cùng của chi tiết (theo hướng in) và 0.8mm nếu lỗ gắn của bạn ở bên cạnh chi tiết. Bạn thêm một vát 0.8mm 45 độ ở dưới cùng của hướng dẫn căn chỉnh để nó có thể được in mà không cần vật liệu hỗ trợ. Xem các ví dụ bên dưới. Đây là một số ví dụ về hướng dẫn căn chỉnh tùy thuộc vào vị trí và hướng khi in. Nếu lỗ gắn của bạn ở dưới cùng của chi tiết, bạn có thể in tệp STL Hướng dẫn Căn chỉnh (M2 hoặc M2.5) như một bộ phận riêng biệt (xem phần “Gắn Mọi Thứ…” bên dưới). #### Tài nguyên thiết kế Hướng dẫn căn chỉnh có sẵn dưới dạng các tệp có thể tải xuống riêng biệt mà bạn có thể thêm vào mô hình của mình để bạn không phải tự thiết kế chúng. Chúng có sẵn dưới dạng tệp STEP cho CAD, tệp STL cho các trình chỉnh sửa dựa trên lưới như Blender hoặc Tinkercad và DXF. Chỉ cần căn giữa các Hướng dẫn Căn chỉnh phù hợp lên các lỗ vít của bạn. Xem thư mục “Tài nguyên thiết kế” trong tab “Tệp”. ##### Onshape FeatureScript Công cụ Hỗ trợ T-Nut Skadis FeatureScript của @Paradox cho phép bạn thêm Hướng dẫn Căn chỉnh và các lỗ tương ứng chỉ với vài cú nhấp chuột, mà không cần tự thiết kế bất kỳ tính năng nào. Đây là một tiện ích bổ sung được khuyến nghị cao cho người dùng Onshape. Cũng được khuyến nghị là 3D Printed Hole FeatureScript của Reese từ Ovyl, tự động hóa việc tạo hình dạng giọt nước cho các lỗ dọc. ##### Tinkercad Nếu bạn thiết kế bằng Tinkercad và muốn tích hợp Hướng dẫn Căn chỉnh vào mô hình của mình, hãy tải xuống tệp STL cho Hướng dẫn Căn chỉnh bạn cần và làm theo hướng dẫn video tuyệt vời này của @juckendes_Auge. ### Gắn Mọi Thứ Lên Bảng Skådis Sử dụng các tệp “Alignment Guide M2.stl” hoặc “Alignment Guide M2.5.stl” bạn có thể gắn mọi thứ lên bảng SKÅDIS bằng T-Nuts. Chỉ cần khoan các lỗ (2mm hoặc 2.5mm) với khoảng cách phù hợp (xem phần “Mẫu lỗ SKÅDIS” bên dưới). Bạn có thể sử dụng khuôn khoan của @thebigkz để hỗ trợ khoan các lỗ theo mẫu chính xác. Sau đó lắp Hướng dẫn Căn chỉnh và T-Nuts, bộ phận của bạn đã sẵn sàng để lắp lên bảng ghim. Hướng dẫn Căn chỉnh đảm bảo vít được căn giữa trong lỗ bảng ghim và T-Nut có thể xoay tự do. ### Mẫu lỗ Skådis Các lỗ trên cùng một hàng/cột trên Skadis cách nhau 40mm theo cả hai hướng. Vì vậy, về cơ bản nó là một mẫu lỗ 40x40mm với một mẫu thứ hai dịch chuyển 20mm theo trục X và Y. Các lỗ ghim có kích thước 5x15mm (X/Y) và có bán kính 2.5mm và góc lượn 1mm. ### Tính toán chiều dài vít T-Nut cao 7.4mm và đi sâu 4mm vào lỗ ghim Skadis (khoảng hở 1mm). Để tính toán chiều dài vít tối thiểu của bạn, hãy lấy độ dày của chi tiết và cộng thêm 9.4mm (cho phép 1mm để xoay trơn tru) và làm tròn lên đến kích thước vít có sẵn tiếp theo. ceil(độ_dày_chi_tiết + 8.4mm + 1mm) Bảng ghim cách tường khoảng 20mm và độ dày bảng là 5mm. Vì vậy, chiều dài vít tối đa của bạn là floor(độ_dày_chi_tiết + 25mm - 2mm) (chừa 2mm an toàn) làm tròn xuống đến kích thước vít có sẵn tiếp theo. ### In ấn Máy in của bạn phải được hiệu chỉnh tốt. Ép đùn quá mức có thể dẫn đến lắp ráp kém. In chi tiết theo hướng mặc định của STL (các tệp đã được xoay sẵn). Bạn có thể muốn in chậm hơn bình thường một chút vì nó rất nhỏ. * Chất liệu: Sử dụng vật liệu có độ bám dính lớp tốt.
• Hỗ trợ: Không
• Chiều cao lớp: 0.2mm hoặc 0.1mm
• Chiều rộng đùn: 0.4mm
• Lớp vỏ: 3
• Lưới điền: 0% (không quan trọng)

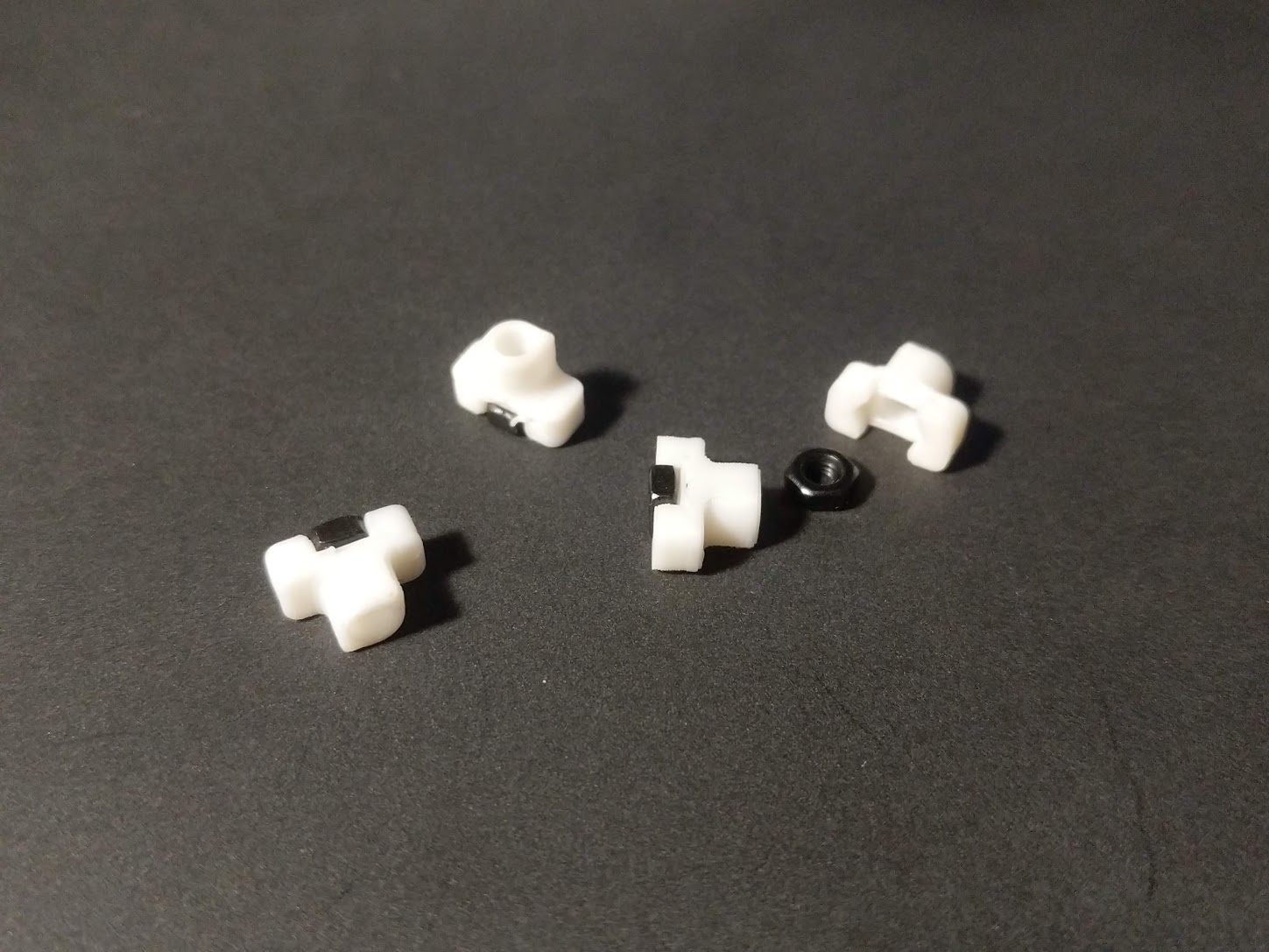

• Lớp rắn: 5 trên cùng, 5 dưới cùng ### Lắp ráp & Cài đặt 1. Lắp đai ốc lục giác DIN934 vào T-Nut đã in. Bạn có thể dùng một chấm keo siêu dính nhỏ nếu độ khít lỏng lẻo.

2. Xác định chiều dài vít phù hợp (xem phần “Tính toán chiều dài vít” ở trên).
3. Luồn vít qua lỗ trên chi tiết của bạn.
4. Vặn T-Nut vào vít cho đến khi khoảng cách giữa phần trên của T-Nut và chi tiết của bạn là từ 4 đến 1mm. T-Nut phải có thể xoay mà không gặp nhiều lực cản.

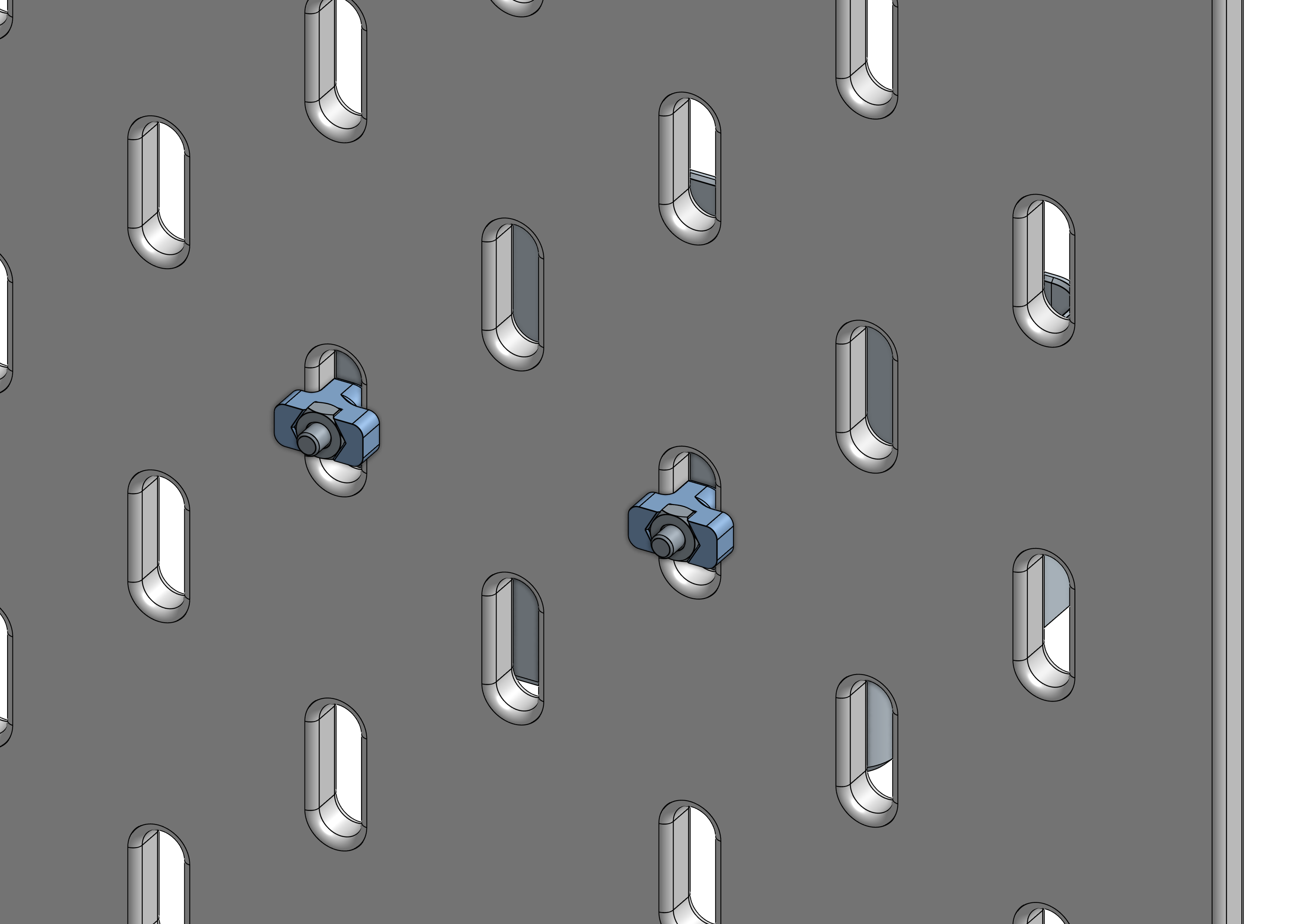

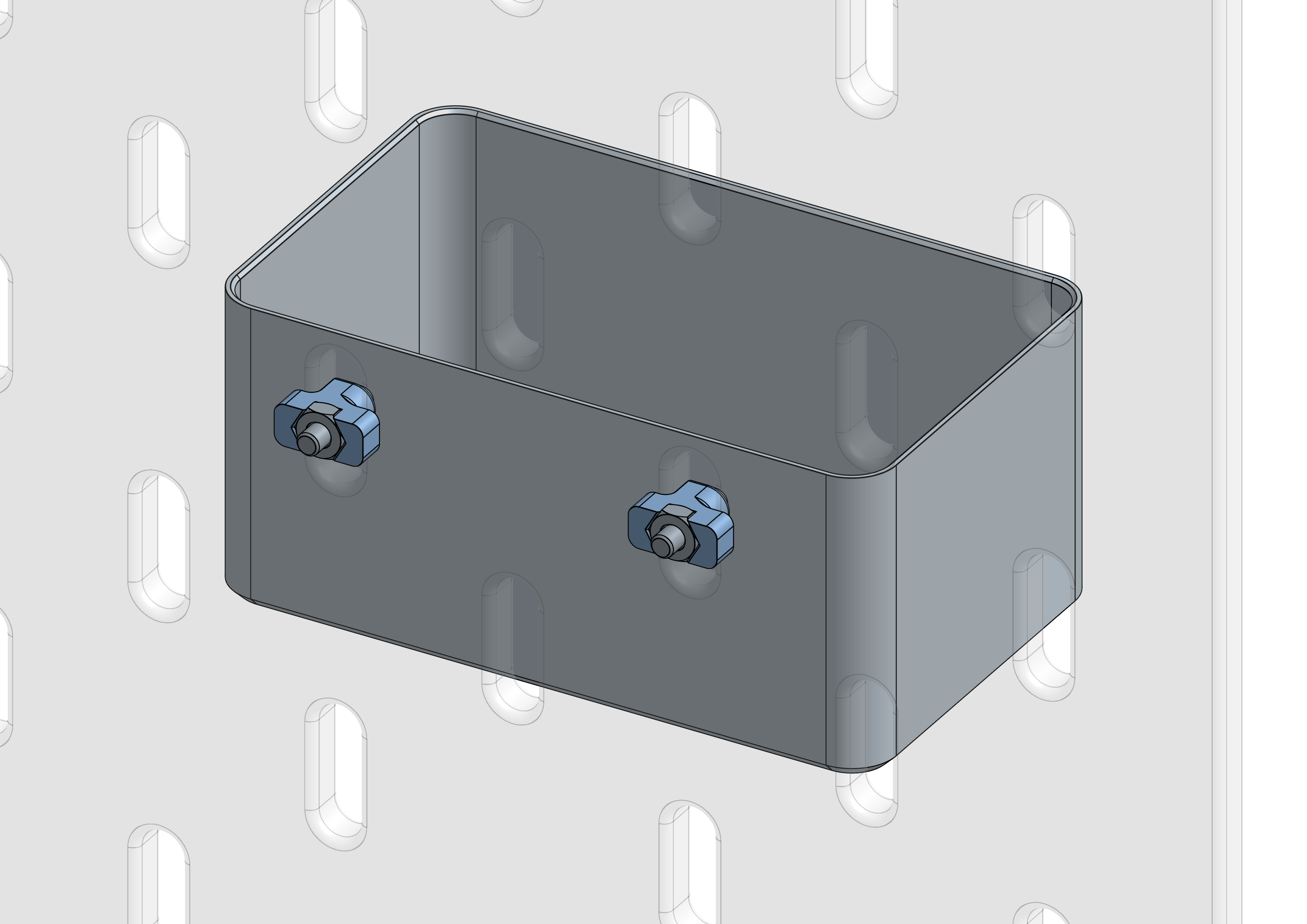

5. Chèn T-Nut qua lỗ ghim Skadis theo hướng dọc.
6. Siết chặt vít và T-Nut sẽ khóa theo hướng ngang và cố định chi tiết của bạn.
7. Không siết chặt vít quá mức.
