🛠 Hướng dẫn lắp ráp: Mini Cyberdeck Raspberry Pi Zero

• In phần vỏ mặt sau.

• Không cần dùng support.

• Kiểm tra đảm bảo các lỗ và khe cắm được sạch sẽ.

---

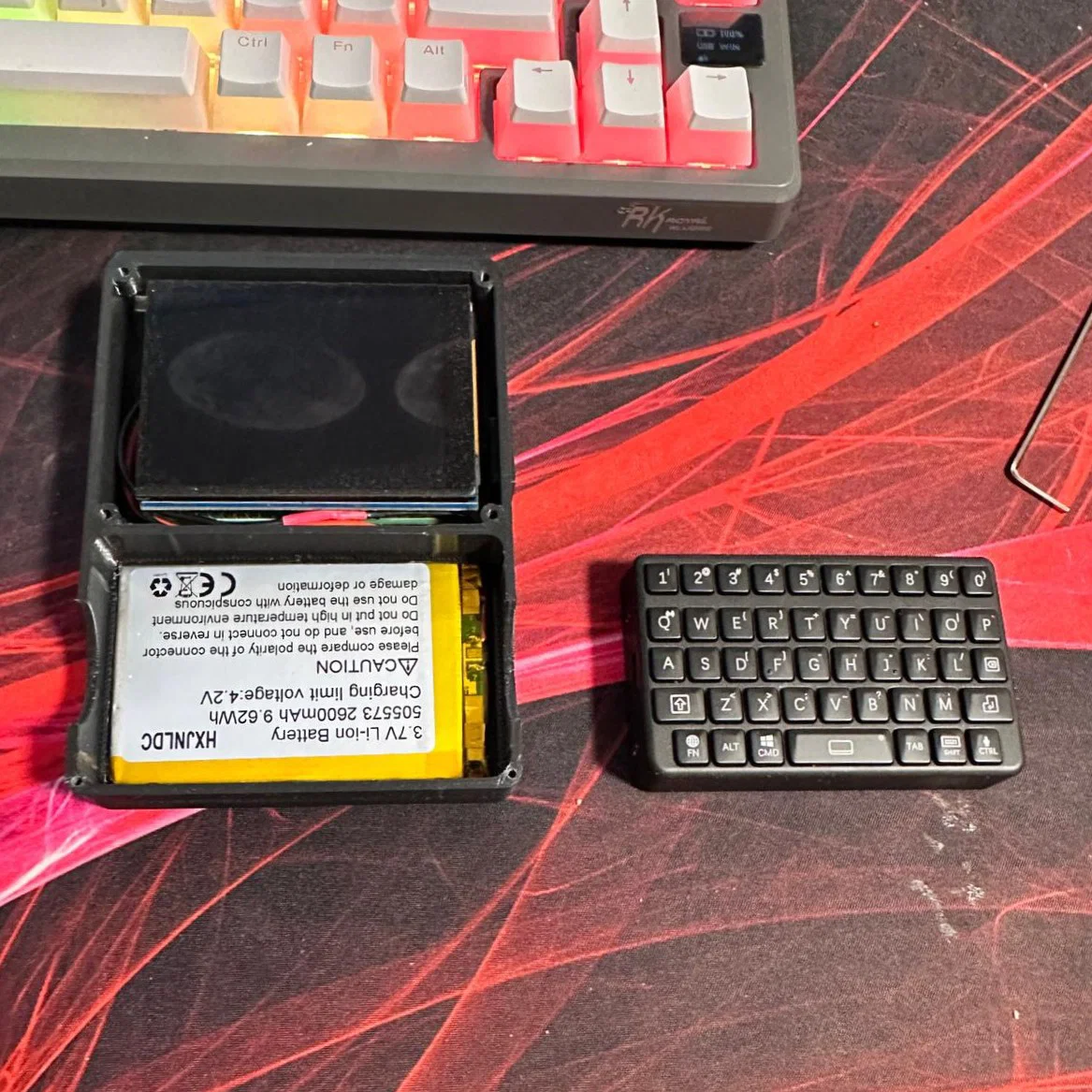

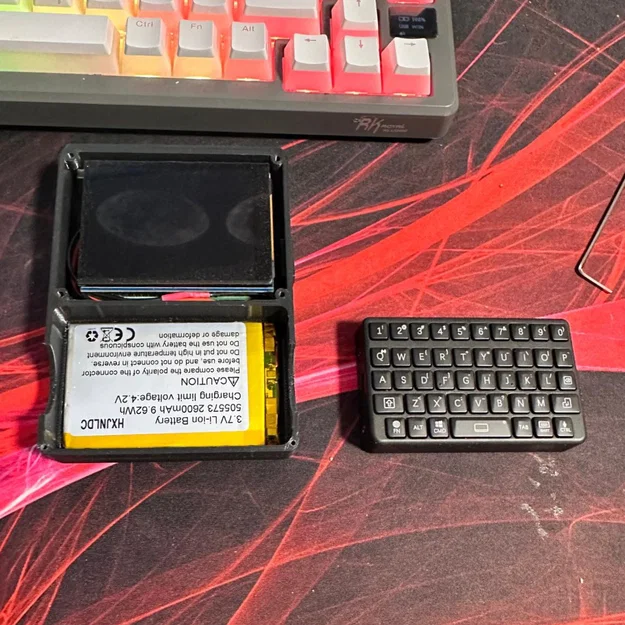

2 Lắp pin

• Gỡ hết các support in còn sót lại trong ngăn chứa pin.

• Trượt viên pin Li‑ion/LiPo vào ngăn bên dưới khu vực bàn phím.

• Chừa dây điện ra ngoài để tiện cho việc hàn sau này.

---

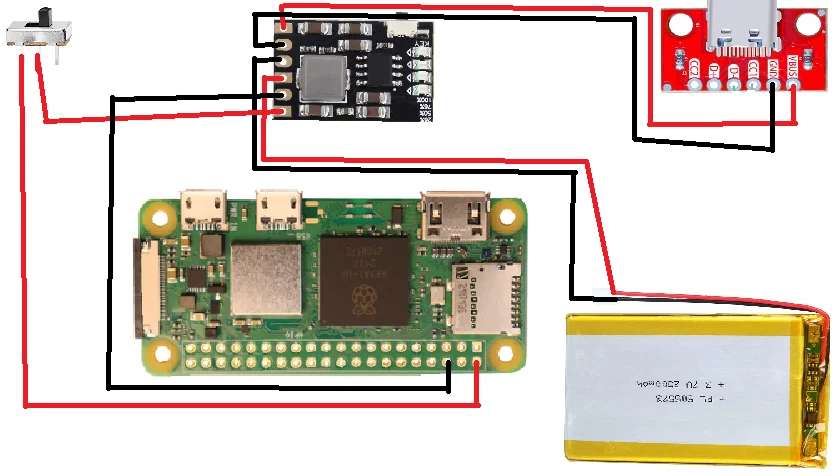

3 Hàn các linh kiện điện tử (làm theo sơ đồ “wiring”)

Hàn các thành phần theo sơ đồ đi dây:

• Pin → Mạch sạc và tăng áp (Charging and boost converter board)

• GND mạch sạc và tăng áp → GND Raspberry Pi Zero 2W

• 5V mạch sạc và tăng áp → Công tắc gạt (slide switch)

• Công tắc gạt → 5V Raspberry Pi Zero 2W

• Đầu nối USB‑C → Đầu vào mạch sạc và tăng áp

Nên để dây ngắn và gọn gàng để dễ lắp ráp hơn.

---

4 Cố định các linh kiện

• Cổng USB‑C: Cố định bằng băng dính hai mặt sao cho mặt cổng nằm phẳng với lỗ mở trên vỏ.

• Mạch sạc và mạch tăng áp: Cũng cố định bằng băng dính xốp hai mặt.

• Công tắc gạt: Cố định bằng một chút keo nến, lưu ý vẫn để công tắc gạt tới gạt lui được dễ dàng.

---

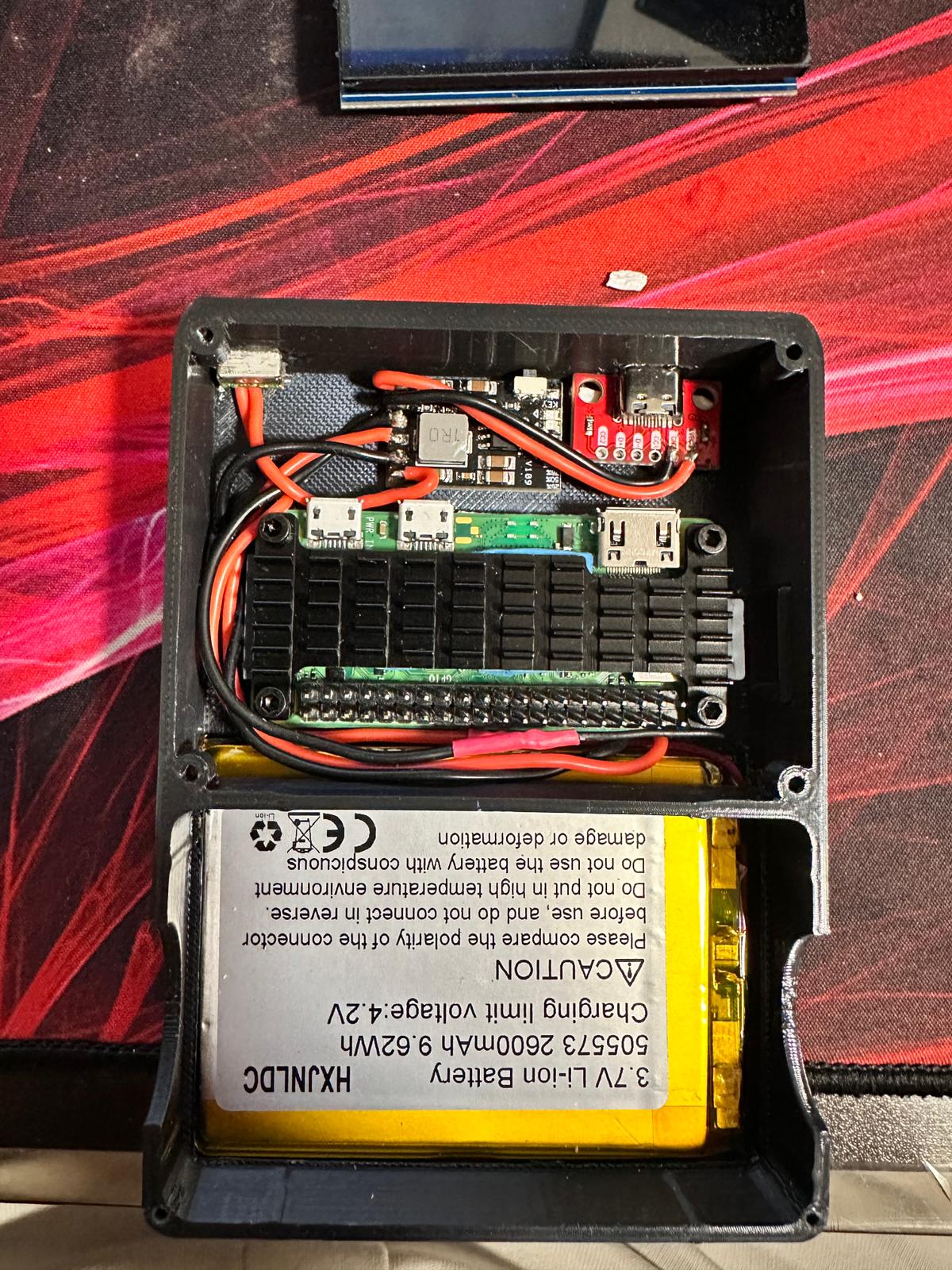

5 Lắp Raspberry Pi Zero

• Dán tản nhiệt nhôm vào CPU.

• Gắn Pi Zero vào vỏ bằng ốc vít M2.5 × 8 mm.

• Đừng siết quá chặt — tránh làm cong board mạch.

• Dán băng dính Kapton vào mặt sau của màn hình để tránh bị chập điện.

• Cuối cùng là nhấn màn hình vào Raspberry Pi Zero 2W.

---

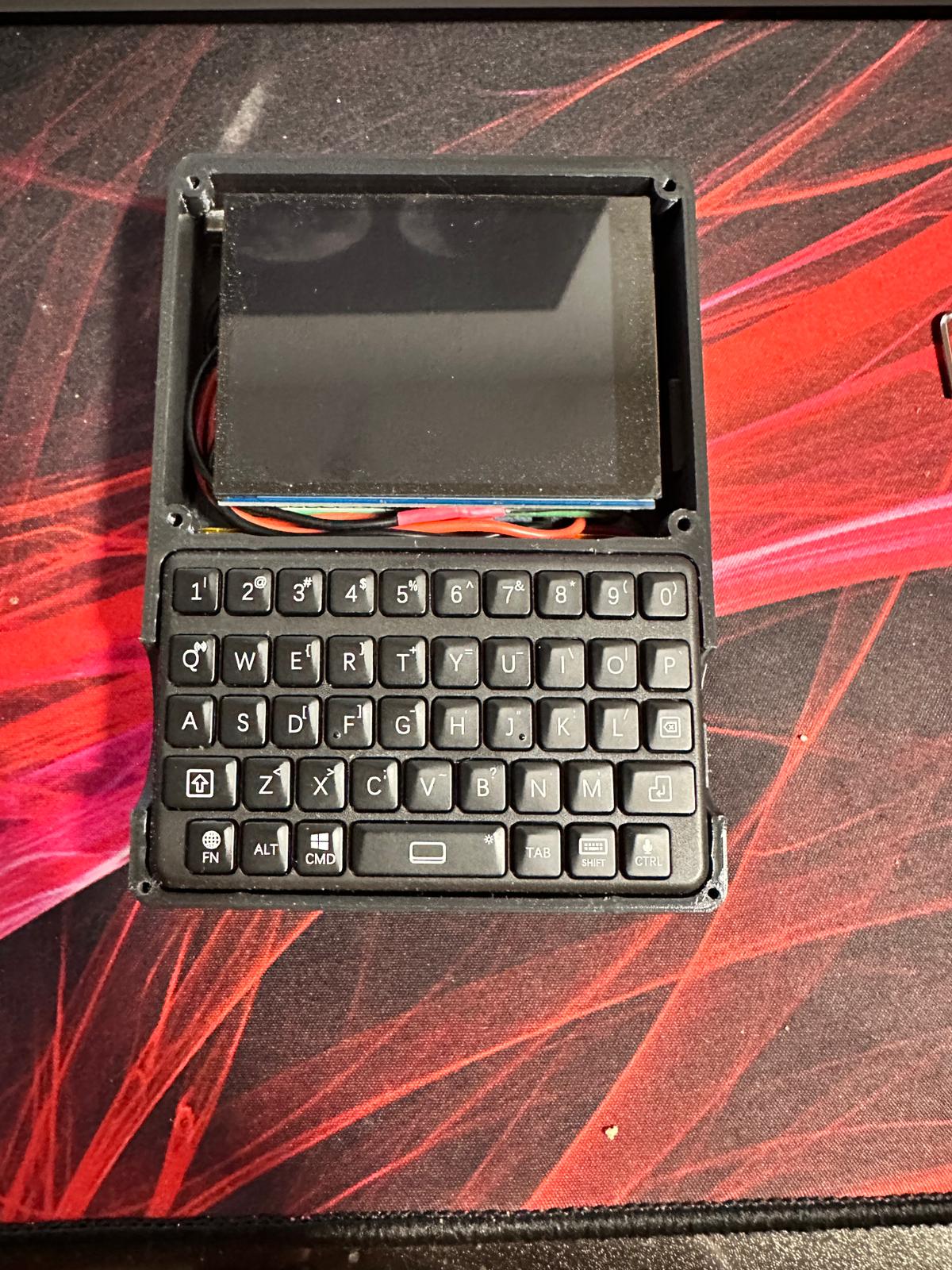

6 Lắp bàn phím

• Ấn bàn phím vào khe cắm.

• Bàn phím sẽ tự giữ bằng độ ma sát, không cần dùng ốc.

---

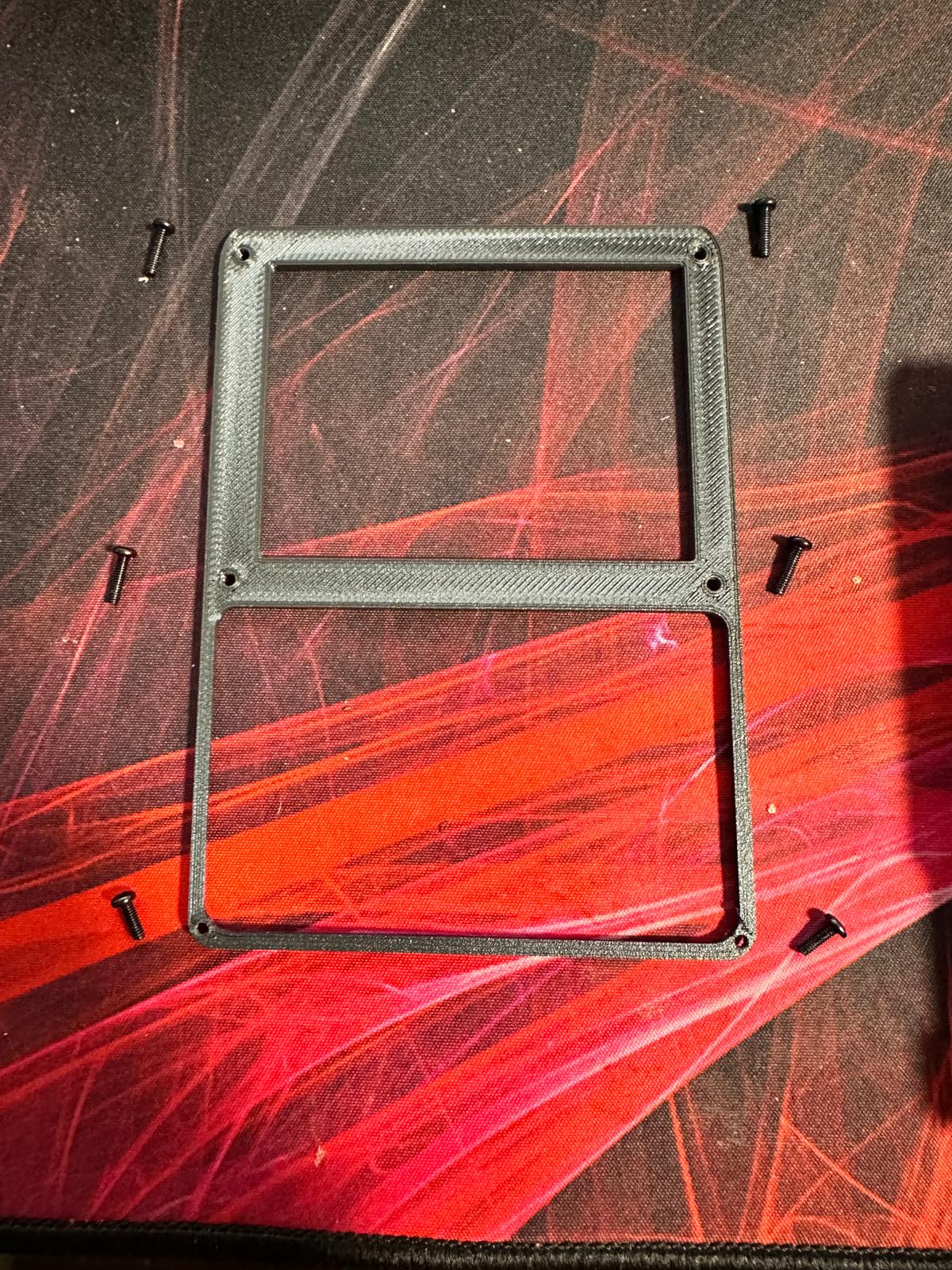

7 In vỏ mặt trước

• In phần vỏ mặt trước với độ dày lớp in 0.16 mm để có bề mặt đẹp nhất.

• Kiểm tra các lỗ cho màn hình và bàn phím xem có khớp và sắc nét không.

---

8 Bắt ốc phần vỏ trước và sau

• Căn chỉnh vỏ trước với vỏ sau.

• Vặn ốc lại với nhau theo các lỗ đã thiết kế.

• Cẩn thận đảm bảo không có dây điện nào bị kẹt giữa các phần vỏ.

---

9 In nắp che thẻ SD

• In nắp che thẻ SD.

• Lắp vào là xong.

---

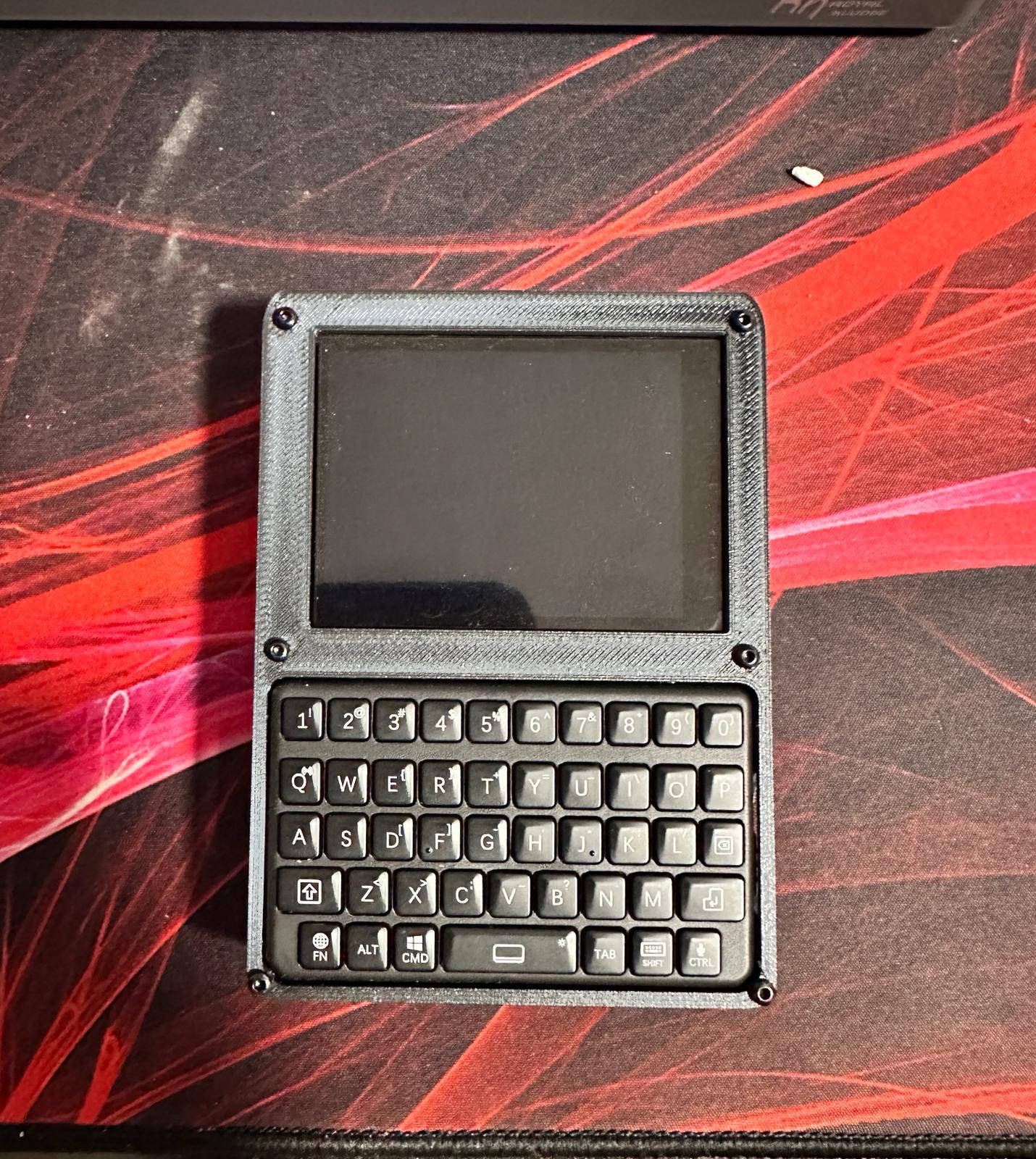

🎉 Xong rồi!

Chiếc Cyberdeck của bạn đã hoàn thiện, đảm bảo an toàn về điện và sẵn sàng để cài đặt phần mềm cũng như kiểm tra.
