Giá treo tường/HSW cho OpenWrt One

Dành riêng cho OpenWrt One.
Các dòng Banana Pi BPI-R64, BPI-R3, BPI-R4 có cùng kích thước và có thể tương thích miễn là không có ăng-ten ở cạnh bên. Ngoài ra, bạn có thể sử dụng các biến thể có khoét lỗ ở cạnh bên để chừa chỗ cho ăng-ten. Hãy đảm bảo bạn có thể in bridge khoảng cách trên 39 mm.
Các dòng Banana Pi vẫn chưa được kiểm tra với mô hình này.

Tháo bỏ hoặc không gắn chân đế của thiết bị.

Hướng dẫn in

Các mô hình có thể được lật ngược (mirror) để đặt bộ nguồn ở phía bạn mong muốn.

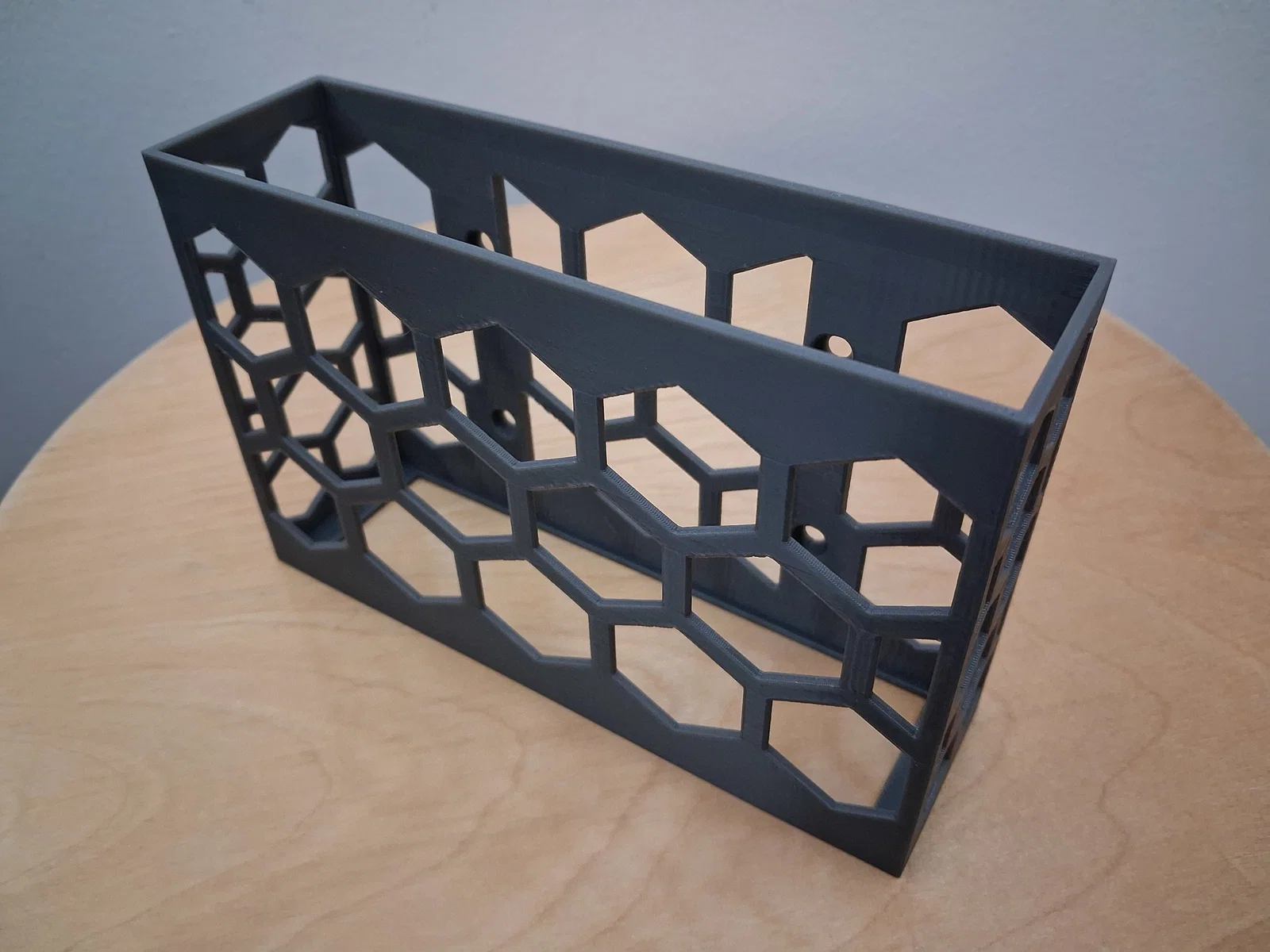

Có sẵn 3 mô hình. Các khoảng cách ốc vít đã được tính toán khớp với lưới HSW. • top insertion (gắn từ trên xuống): thiết bị được đưa vào từ phía trên (khuyên dùng cho kiểu treo tường dọc) • side insertion (gắn từ bên hông): thiết bị được đưa vào từ bên cạnh • universal (đa năng): bao gồm lỗ cho cả hai tùy chọn, nên bạn có thể chọn sau khi in xong

In với mặt đáy nằm trên bàn in như file gốc. Không cần hỗ trợ (supports).

Thiết bị điện tử có thể tỏa nhiệt khá cao. Không nên in bằng PLA. Khuyên dùng PETG.

Hướng dẫn sử dụng

Sử dụng ốc vít đầu bằng (countersunk), M4 (đường kính đầu < ⌀4, mũ vít < ⌀8).

Gắn thiết bị vào tường/HSW theo hướng dẫn dưới đây.

Sau đó chỉ cần đẩy thiết bị vào.

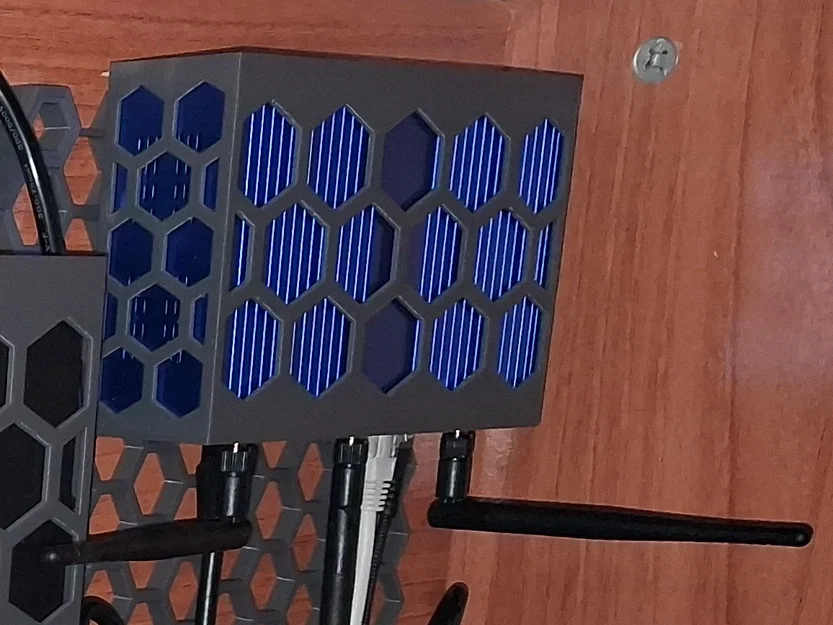

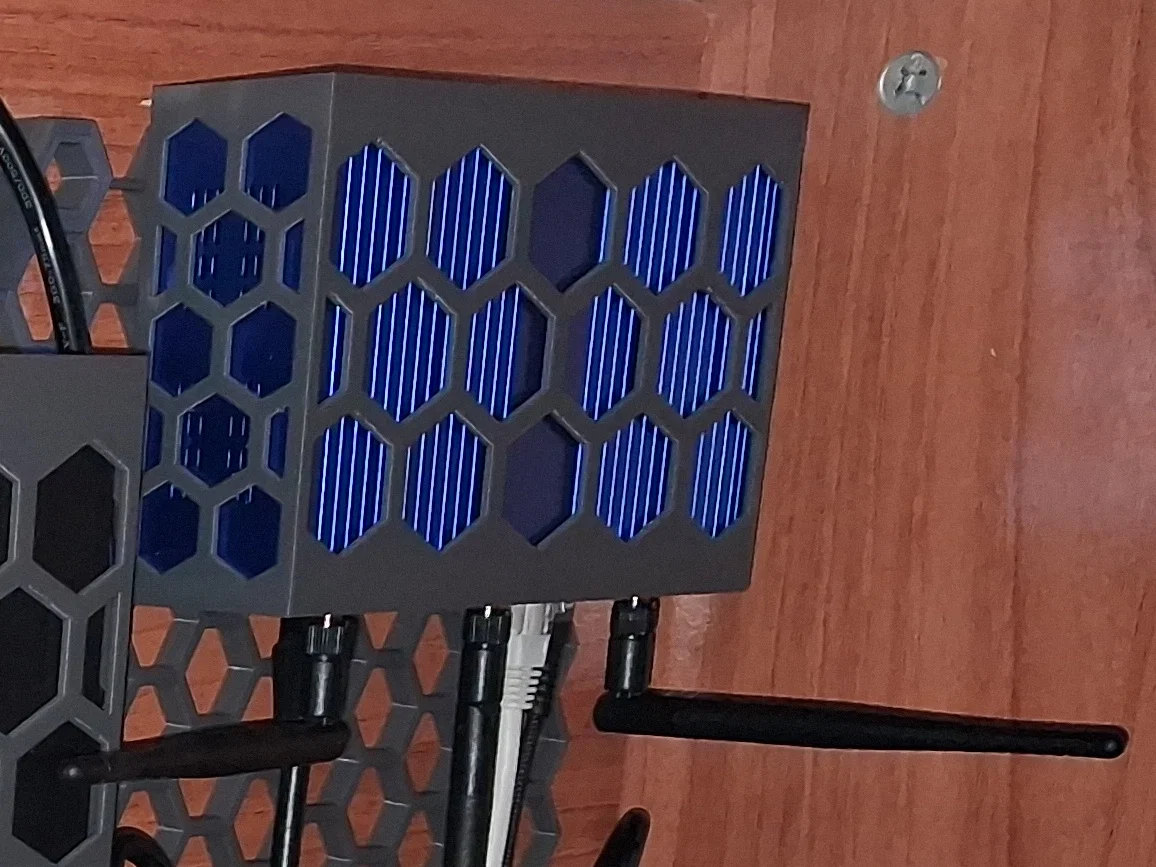

Bạn có thể gắn thiết bị từ bất kỳ đầu nào, và hướng mặt thiết bị vào hoặc ra xa khỏi lưới HSW.

Gắn tường (Wall mounting)

Lắp dọc: sử dụng ốc vít ở các lỗ phía trên. Các lỗ phía dưới là tùy chọn.

Lắp ngang: sử dụng ốc vít ở cả hai lỗ.

Gắn HSW (Honeycomb Storage Wall)

Với mỗi lỗ muốn gắn, hãy sử dụng Fasteners and parts for attaching hooks and objects của RostaP > insert M4. Đẩy một đai ốc M4 (hex nut) vào mặt sau của insert. Bạn có thể dùng một con ốc và búa để hỗ trợ đóng vào.

Lắp dọc: gắn vào các lỗ phía trên. Gắn thêm các lỗ phía dưới là tùy chọn. Tuy nhiên, bạn cần bù đắp độ dày 25 mm của miếng chèn HSW. Hoặc bạn phải có miếng chèn ngay vị trí các lỗ dưới, hoặc sử dụng các miếng đệm (spacers) HSW được cung cấp thay cho các lỗ dưới.

Lắp ngang: gắn vào cả hai lỗ.

Liên kết đến linh kiện

(các liên kết này là tiếp thị liên kết, sử dụng chúng sẽ không tốn thêm chi phí nhưng giúp hỗ trợ công việc của mình) (bạn có thể tìm kiếm các nhà bán rẻ hơn, đây là những nơi mình đã đặt mua)

OpenWrt One Ốc vít tự ren đầu bằng (biến thể M4) Ốc bu-lông đầu bằng (biến thể M4)

Đối với miếng chèn HSW: dùng ốc bu-lông đầu bằng loại 10mm ở trên, và đai ốc lục giác (hex nuts) (biến thể M4).
