Tripod Ball Head - Đầu bi cho chân máy ảnh

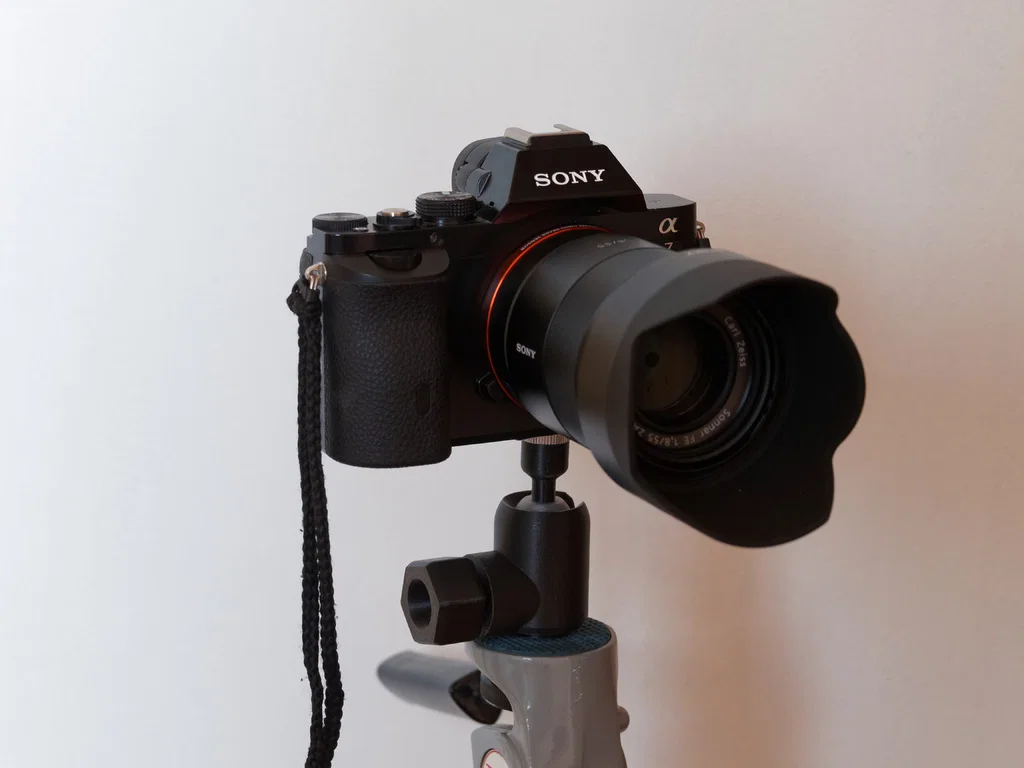

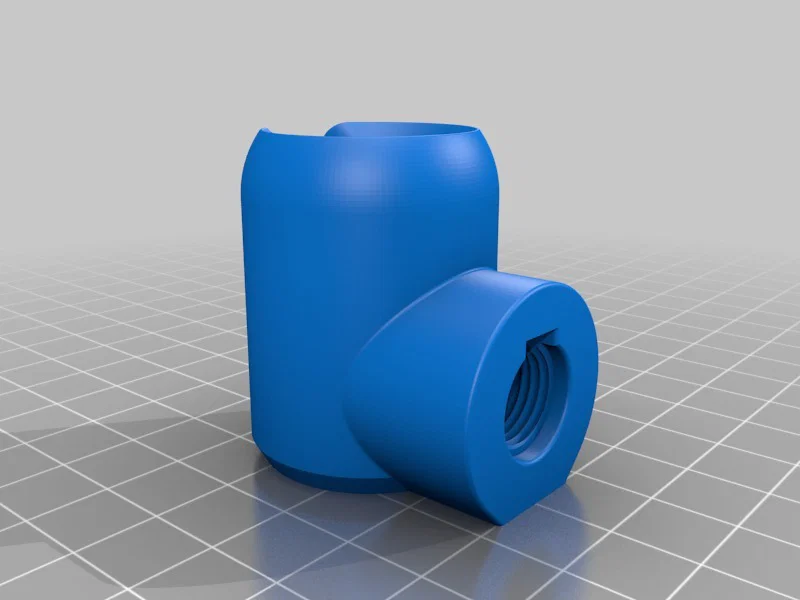

Trên Thingiverse có khá nhiều loại tripod xịn nhưng mình lại không tìm được cái đầu bi (ball head) nào ưng ý, nên mình đã tự thiết kế cái này. Nó có thể chịu được tải trọng của một chiếc máy ảnh DSLR nhỏ đi kèm ống kính ngắn.

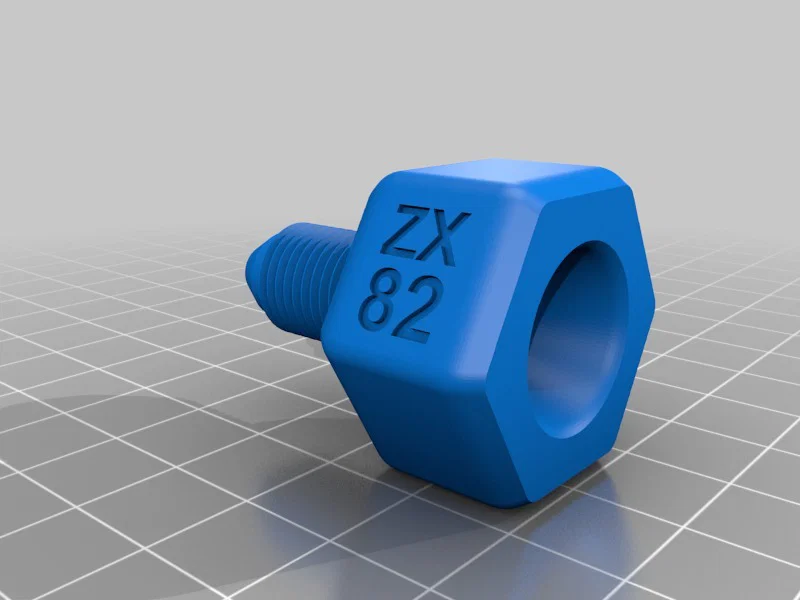

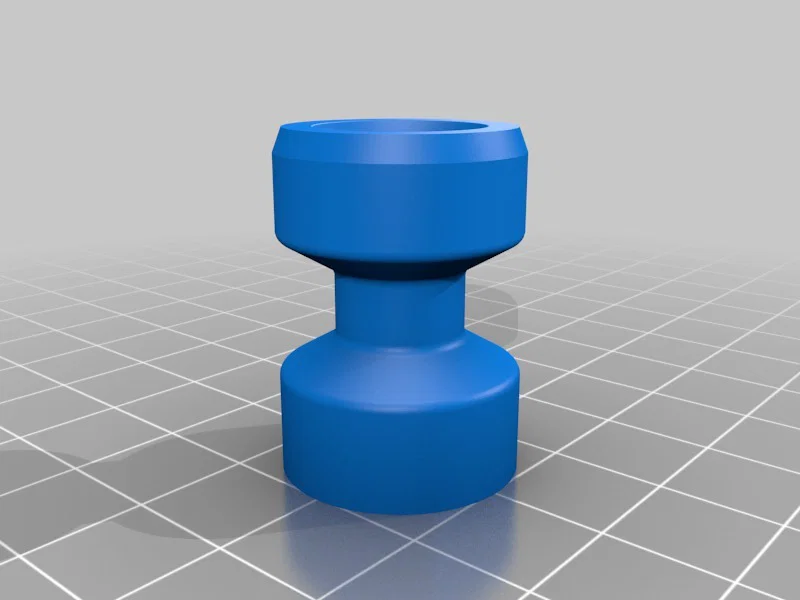

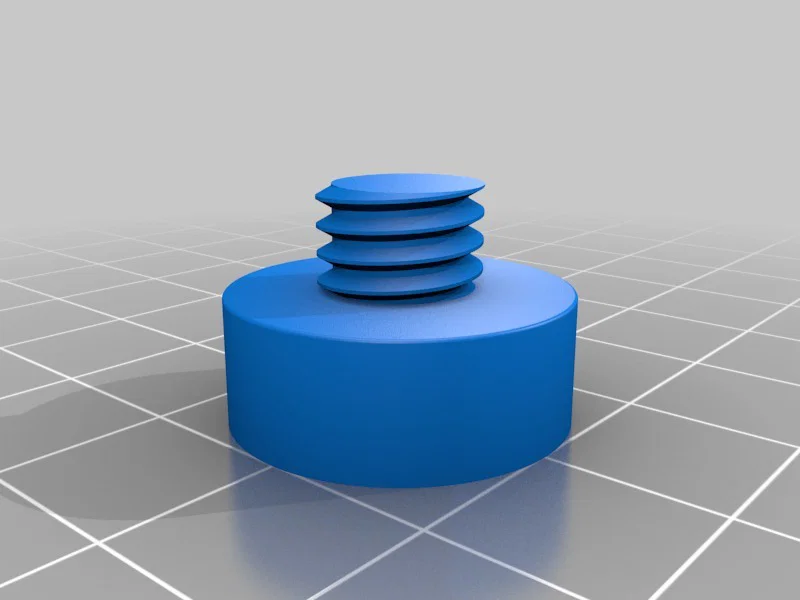

Thiết bị có sẵn ren 3/8" ở cả trên và dưới, và mình cũng đính kèm thêm các adapter in 3D cho loại ren 1/4" phổ biến hơn. Nếu bạn dùng máy ảnh lớn, mình khuyên là nên mua adapter bằng kim loại để đảm bảo độ bền nhé.

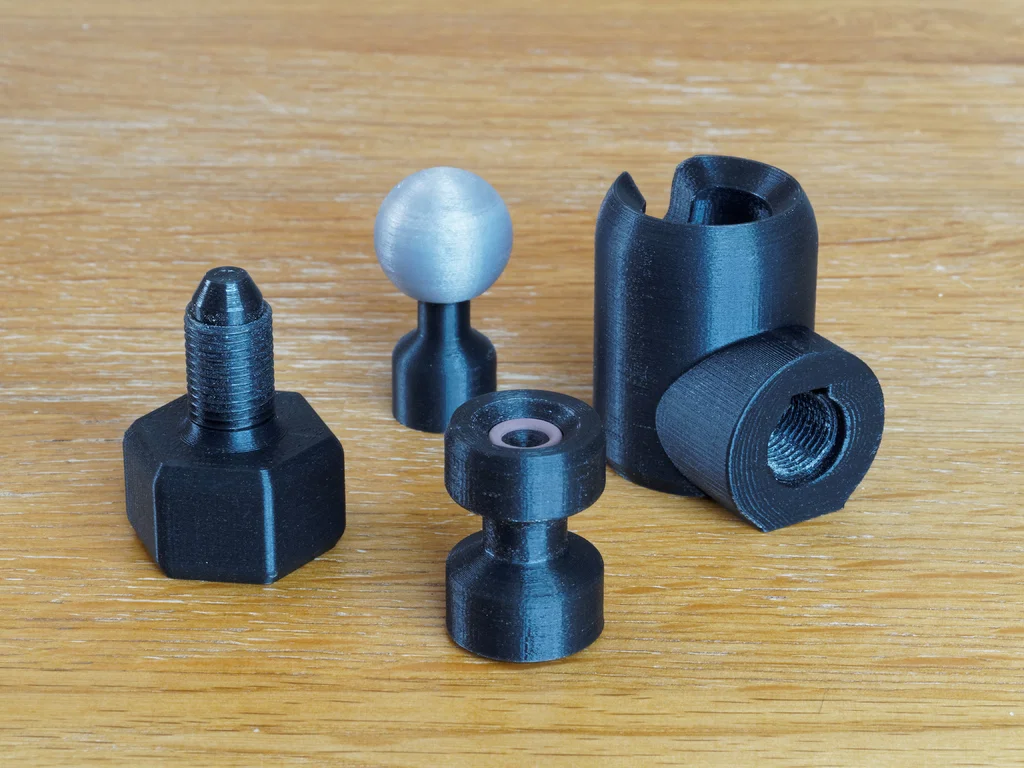

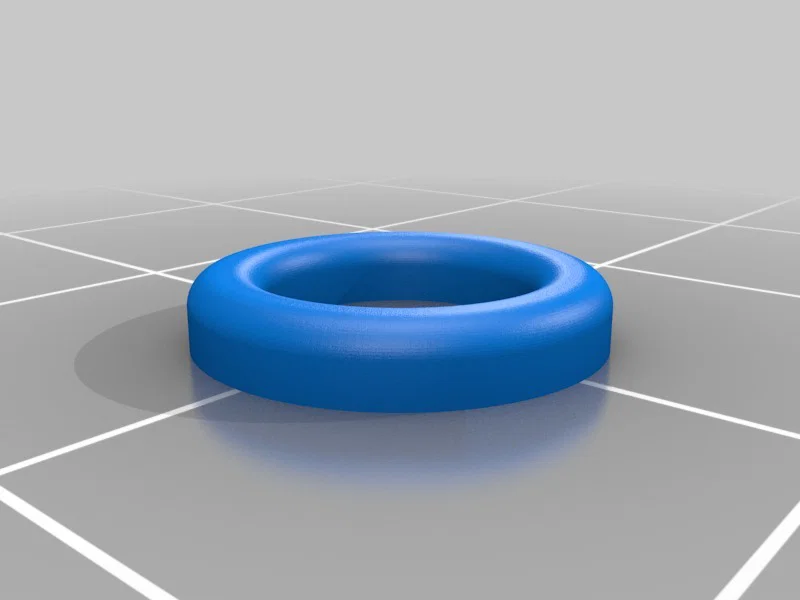

Mình thiết kế để bạn có thể lắp thêm một vòng o-ring (đường kính trong 6mm, dày 1.8mm) nhằm tăng độ bám cho viên bi. Dùng không cần o-ring vẫn ổn, nhưng có nó thì cảm giác siết chắc chắn hơn. Mình cũng kèm luôn mẫu o-ring đáy phẳng để bạn in bằng nhựa dẻo (flexible filament).

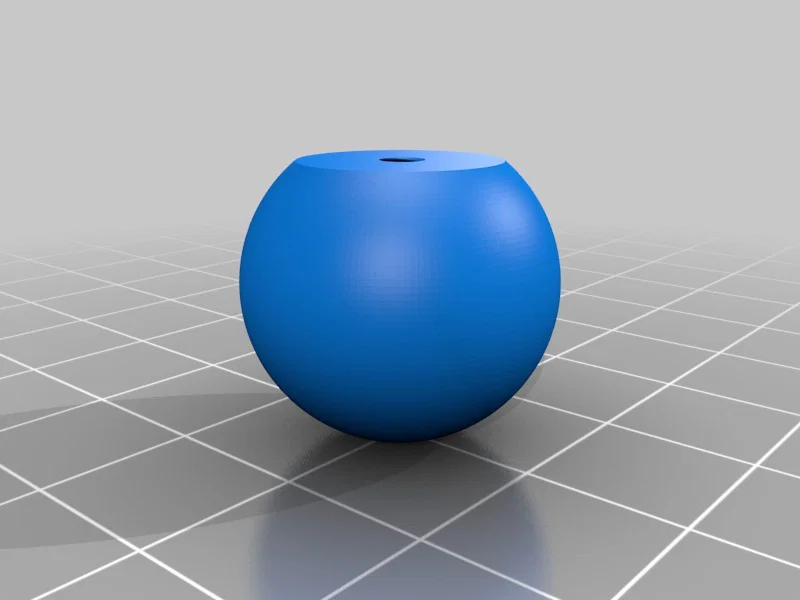

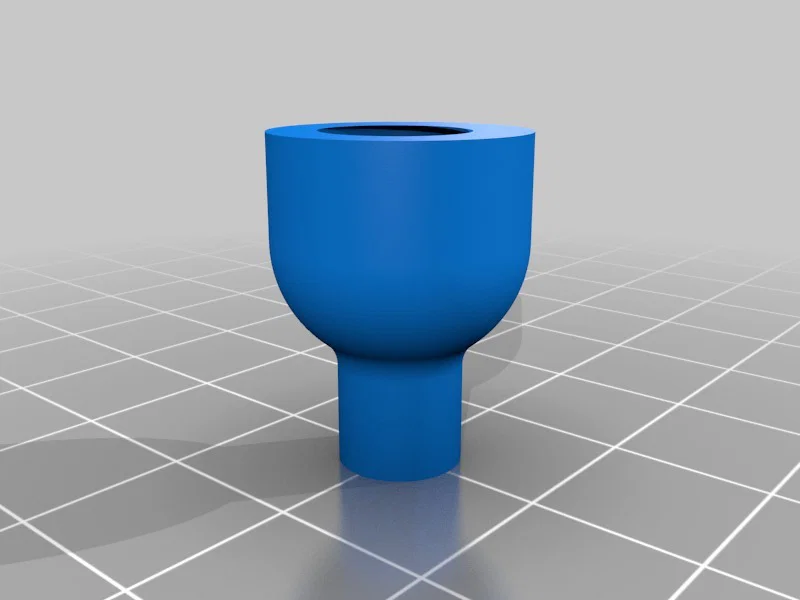

Mình có đưa ra 2 cách làm viên bi: một loại in 2 mảnh rồi dùng ốc M3 x 20mm để bắt lại, và một loại không cần ốc. Nếu dùng máy ảnh nặng, bạn nên dùng loại có ốc nhé.

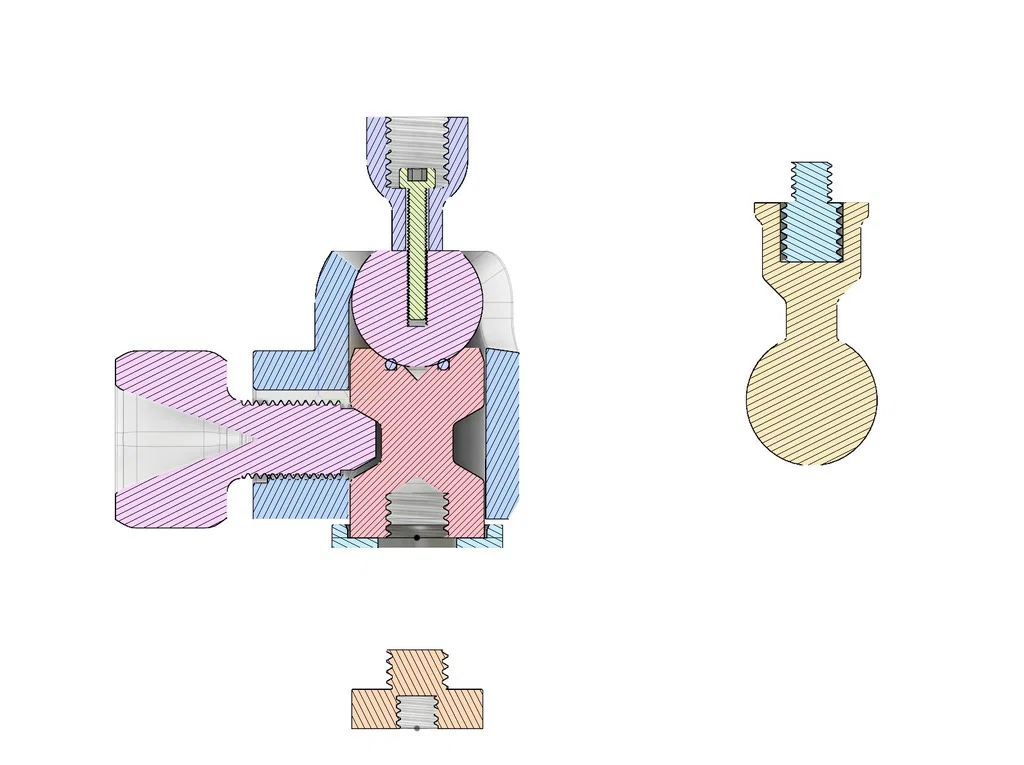

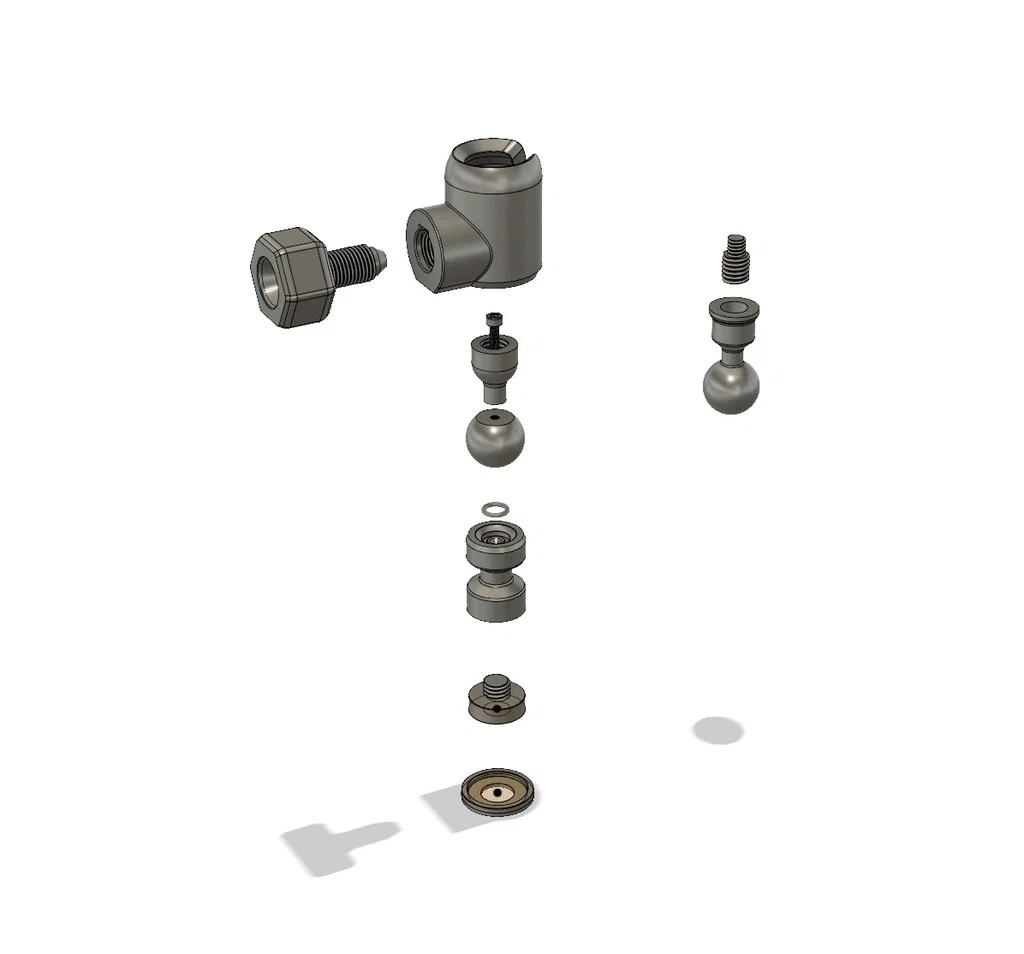

Phần mặt cắt và hình ảnh tách rời (exploded view) sẽ giúp bạn lắp ráp dễ dàng hơn.

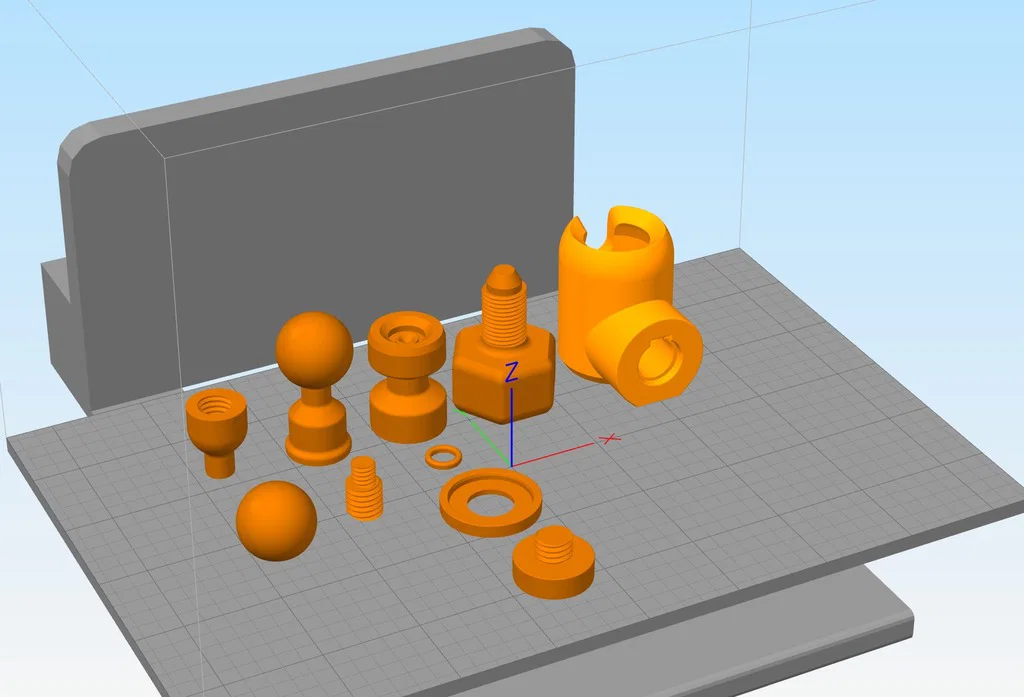

Bạn có thể in toàn bộ mà không cần support, theo đúng chiều hướng trong hình minh họa. Với độ nghiêng lên đến 60 độ và một phần bridge khoảng 6mm, việc in mẫu này không quá khó. Để ren đẹp và mặt bi mượt mà, mình khuyên nên dùng layer height thấp, khoảng 0.1mm. Hãy dùng nozzle 0.4mm hoặc nhỏ hơn vì ren ngang trong phần vỏ chính sẽ khó in nếu dùng nozzle lớn. Mình đã dùng mức infill 60%.

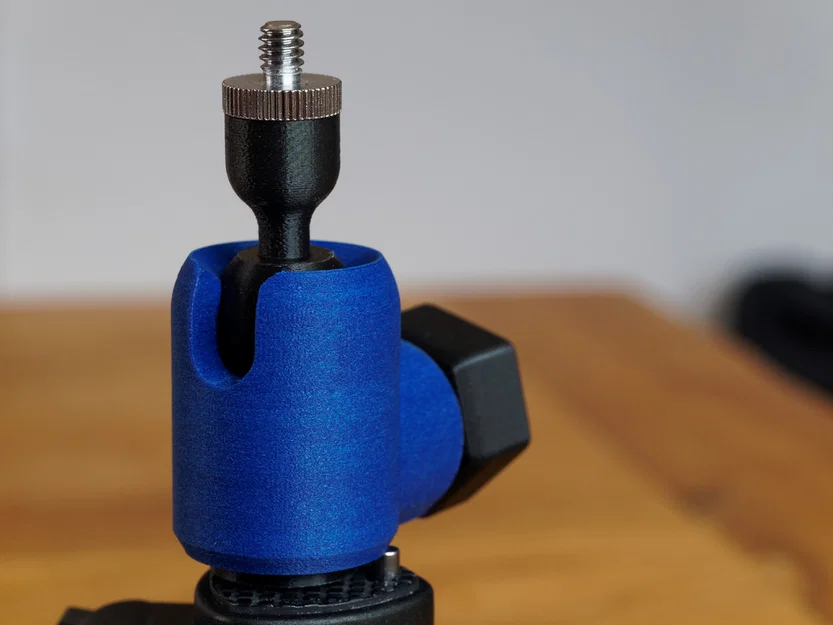

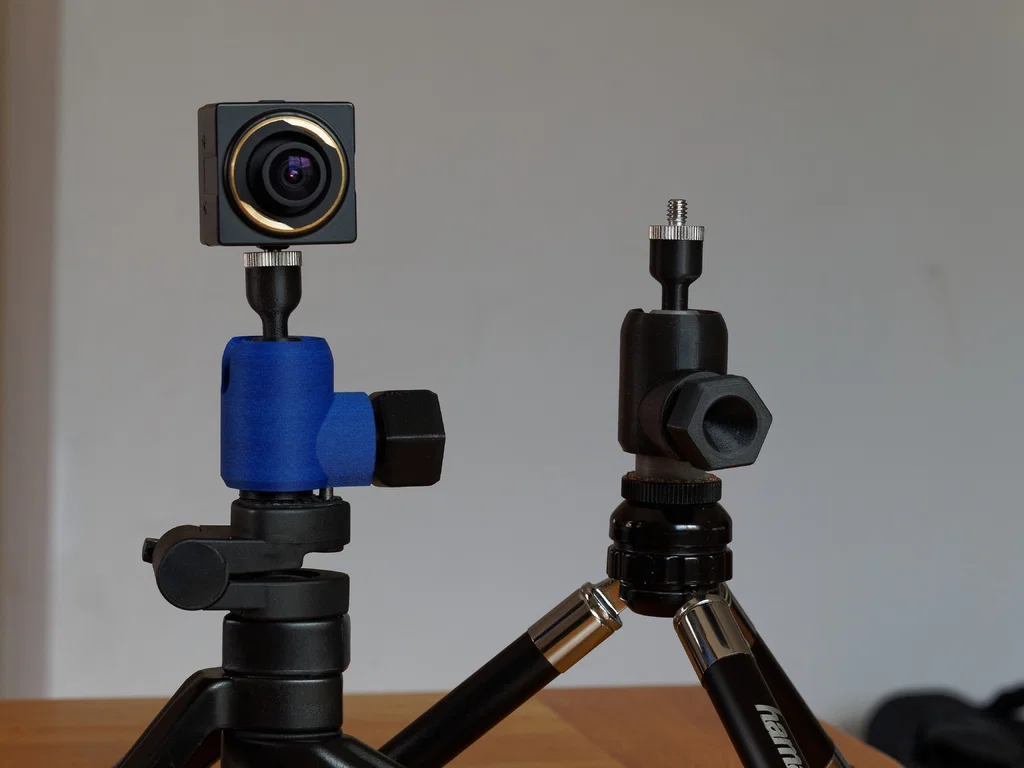

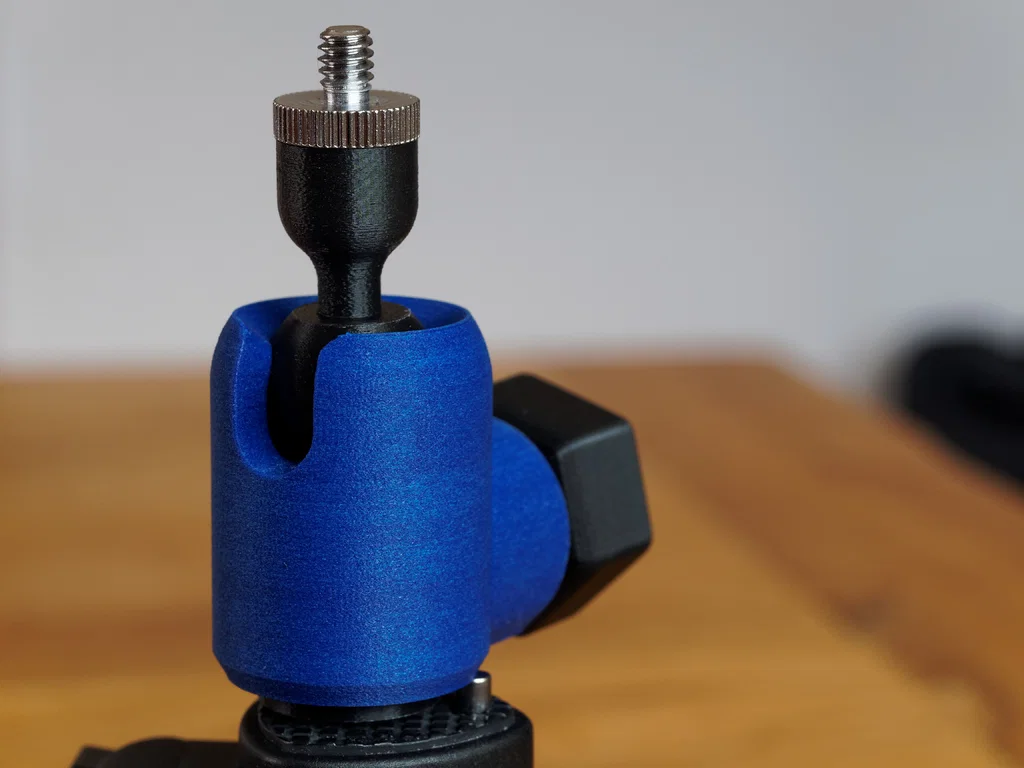

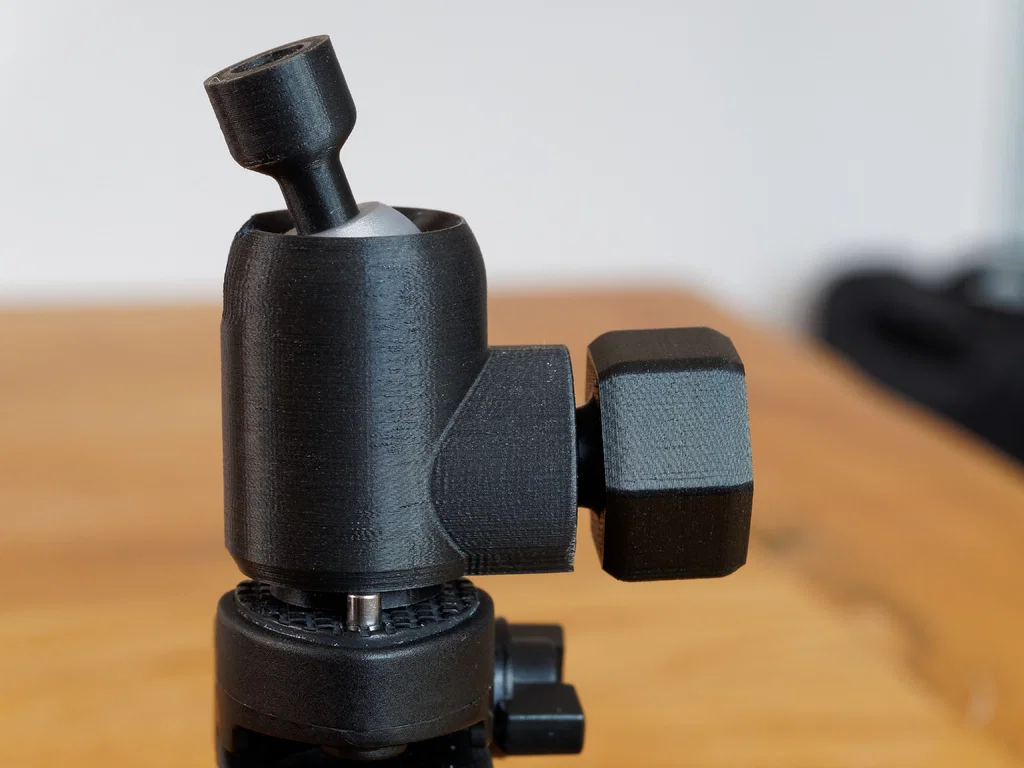

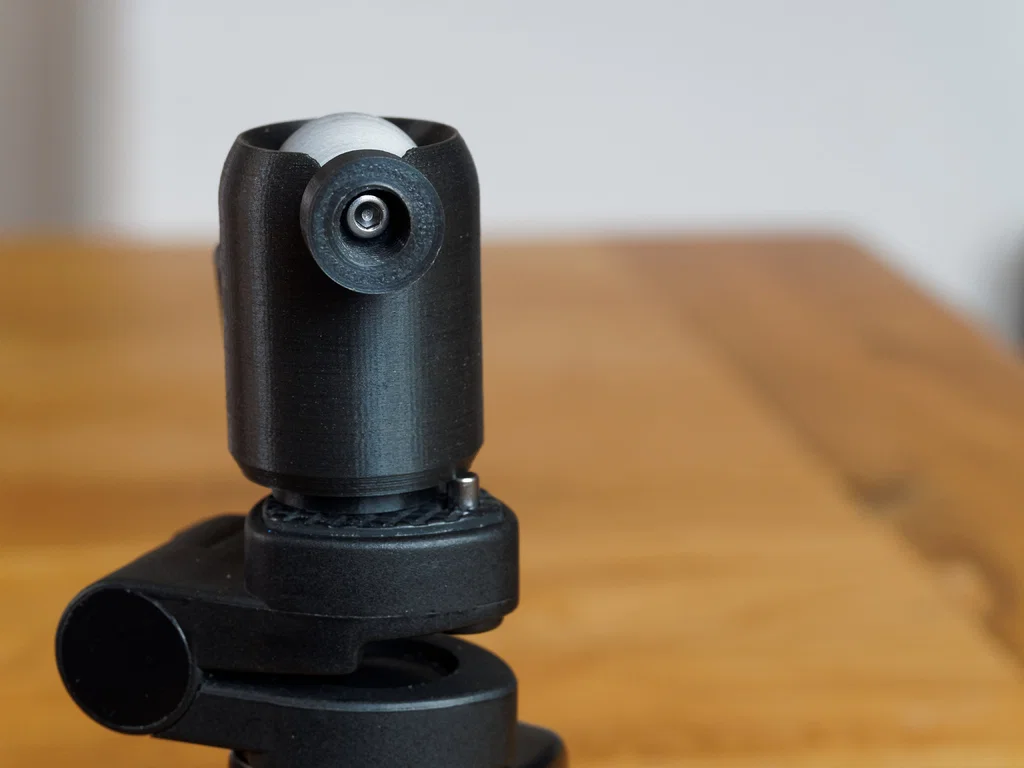

Các bản in trong hình là sự kết hợp của Paramount Matte Black PLA, Verbatim Silver PLA và Proto-Pasta Blue HTPLA.

Cập nhật ngày 29/09/2018:
Mình vừa cập nhật lại vài file:

• "Ball for M3 screw": tăng chiều sâu ren để vừa với ốc M3 20mm.
• "quarter inch base adapter": tăng chiều dài đế 1.5mm để cứng cáp hơn.
• "quarter inch top adapter": cắt bớt ren 1/4" đi 1mm để phù hợp với nhiều loại máy ảnh hơn.

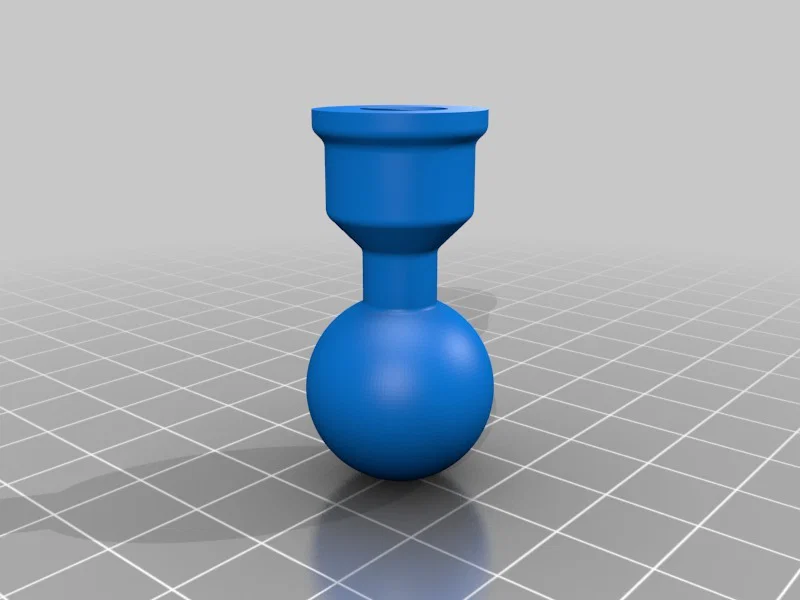

• "Ball with stalk - M3 screw not required": giảm chiều sâu ren 3/8" để khớp với trục M3, và dùng dạng côn để không cần bridge bên trong.

Cập nhật ngày 30/09/2018:

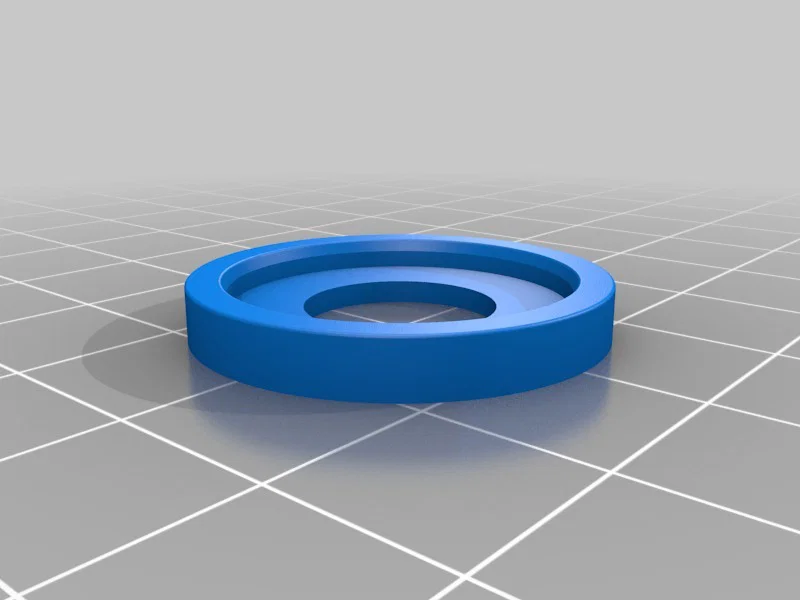

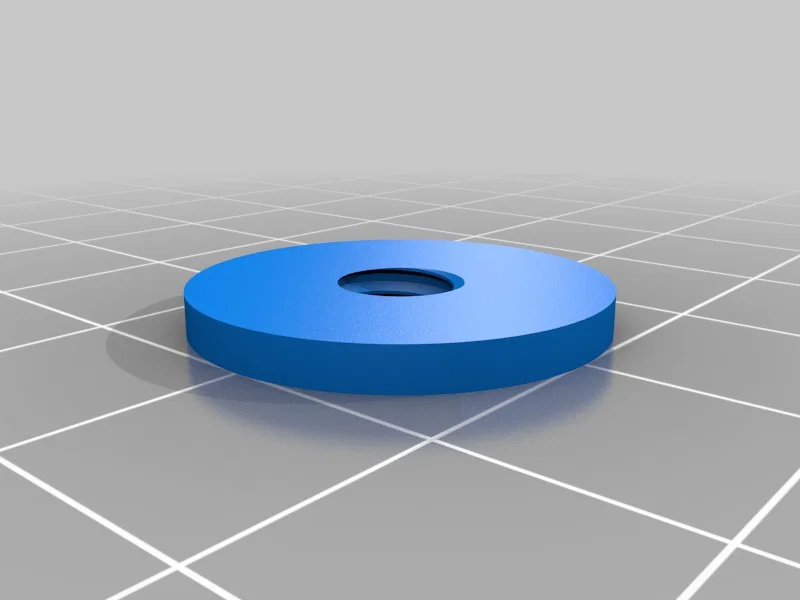

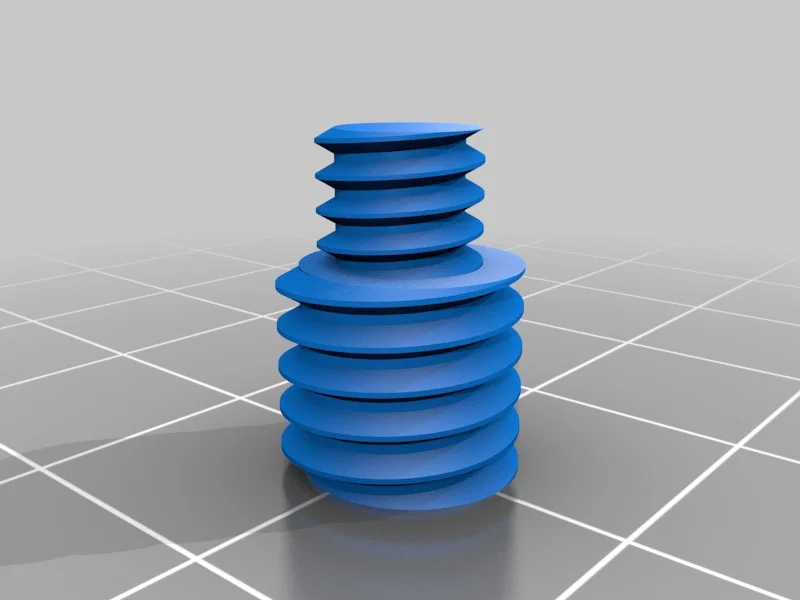

Mình có thêm tùy chọn vòng đệm ren in 3D, dùng làm miếng đệm giữa adapter kim loại và máy ảnh để bảo vệ đáy máy. Nếu bạn không dùng adapter kim loại thì không cần đến nó.

Thông số in ấn

Rafts: Không cần

Supports: Không

Resolution: Khuyên dùng layer height <= 0.15mm

Infill: Khuyên dùng > 50%

Filament: Nhựa cứng bất kỳ

Ghi chú:

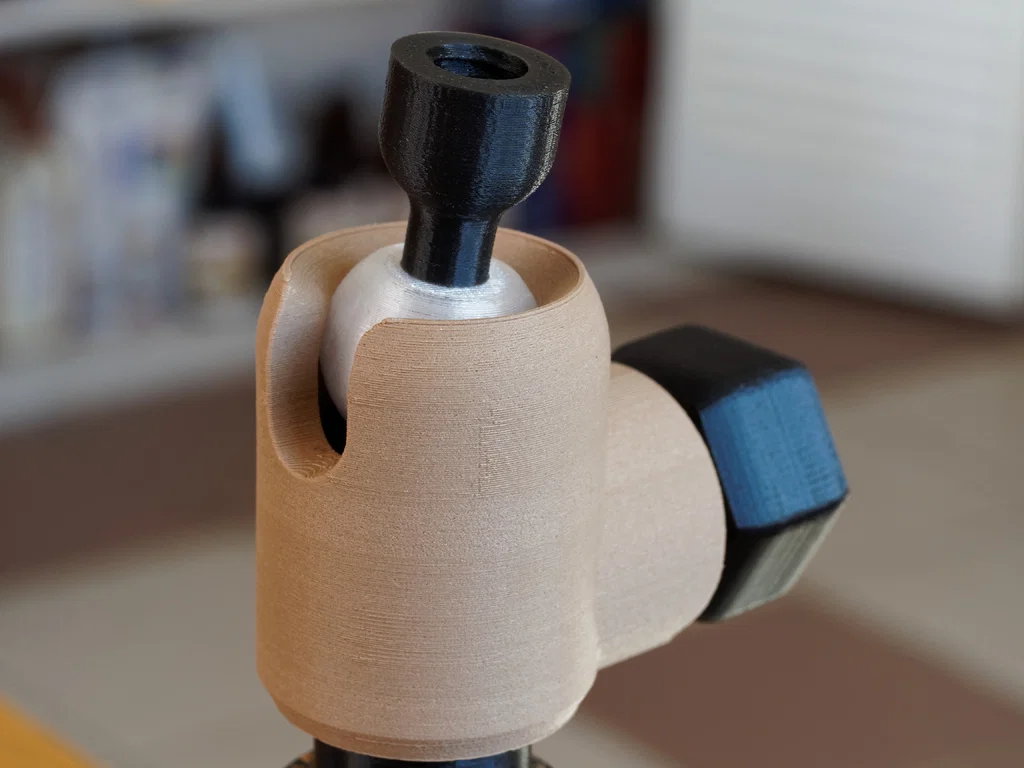

Bạn có thể in toàn bộ mà không cần support, theo đúng hướng dẫn trong hình. (Cập nhật 30/09/2018: Mình mới phát hiện ra là nếu in phần vỏ bằng nhựa Wood PLA và viên bi bằng PETG thì thao tác xoay bi sẽ rất mượt mà. Mình dùng Hatchbox Wood PLA cho vỏ, PETG trong của Amazon Basics cho viên bi và PLA đen của Paramount cho các phần còn lại. PLA in ở 0.1mm, PETG ở 0.15mm như hình minh họa).
