Móc khóa thay thế cho tủ khóa Durable

Tiếng Đức (xem tiếng Anh bên dưới)

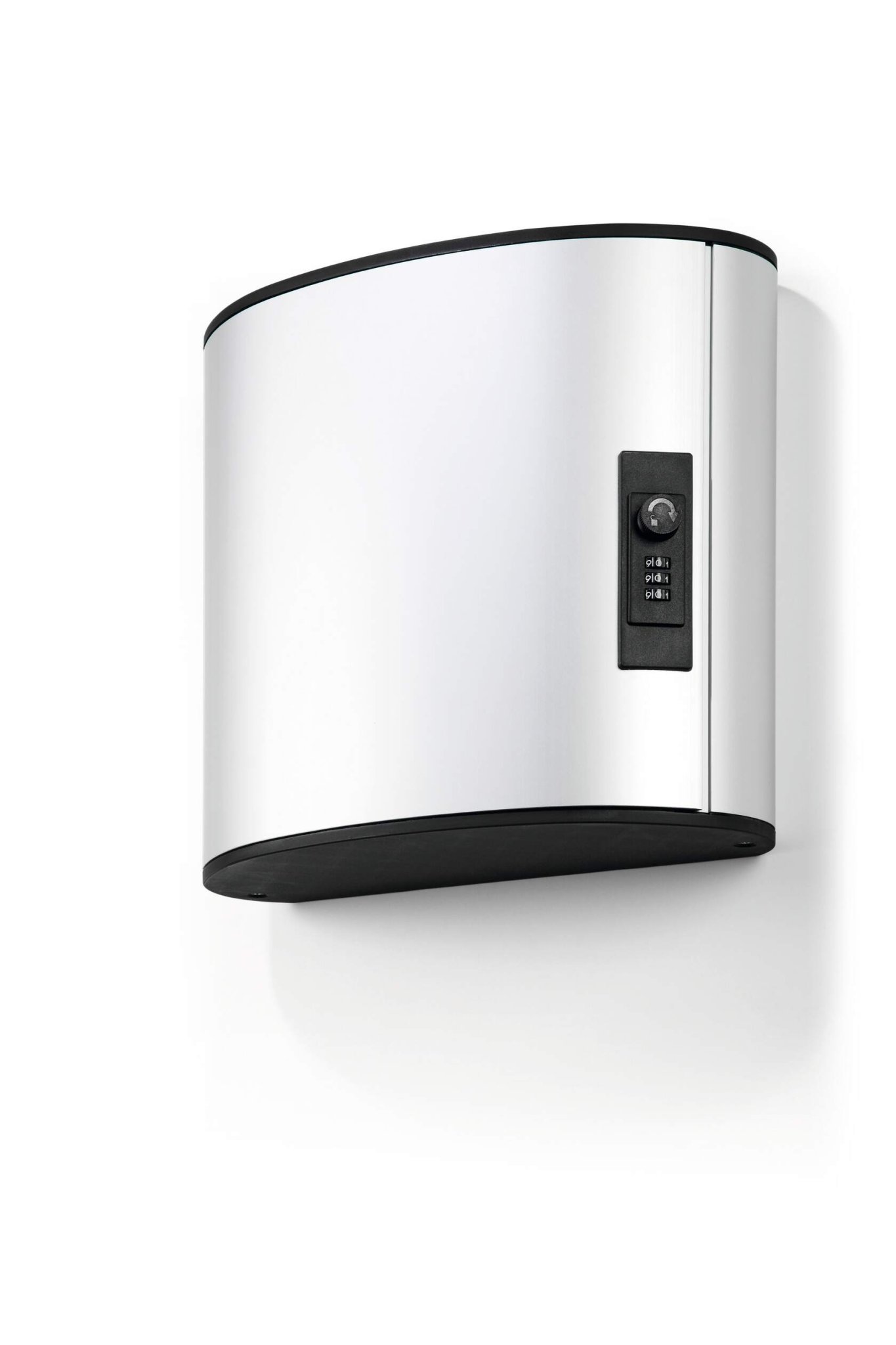

Mô hình 3D này là một móc khóa thay thế cho tủ khóa của “Durable”.

Tôi không thích những cái gốc, hơn nữa chúng quá đắt đối với tôi.

Tính năng

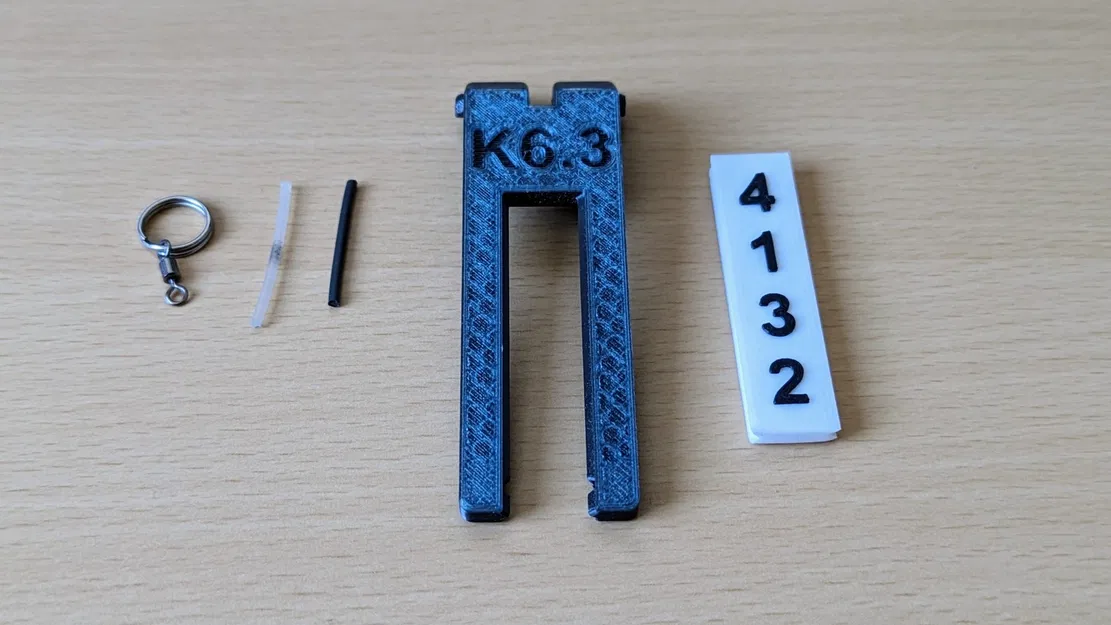

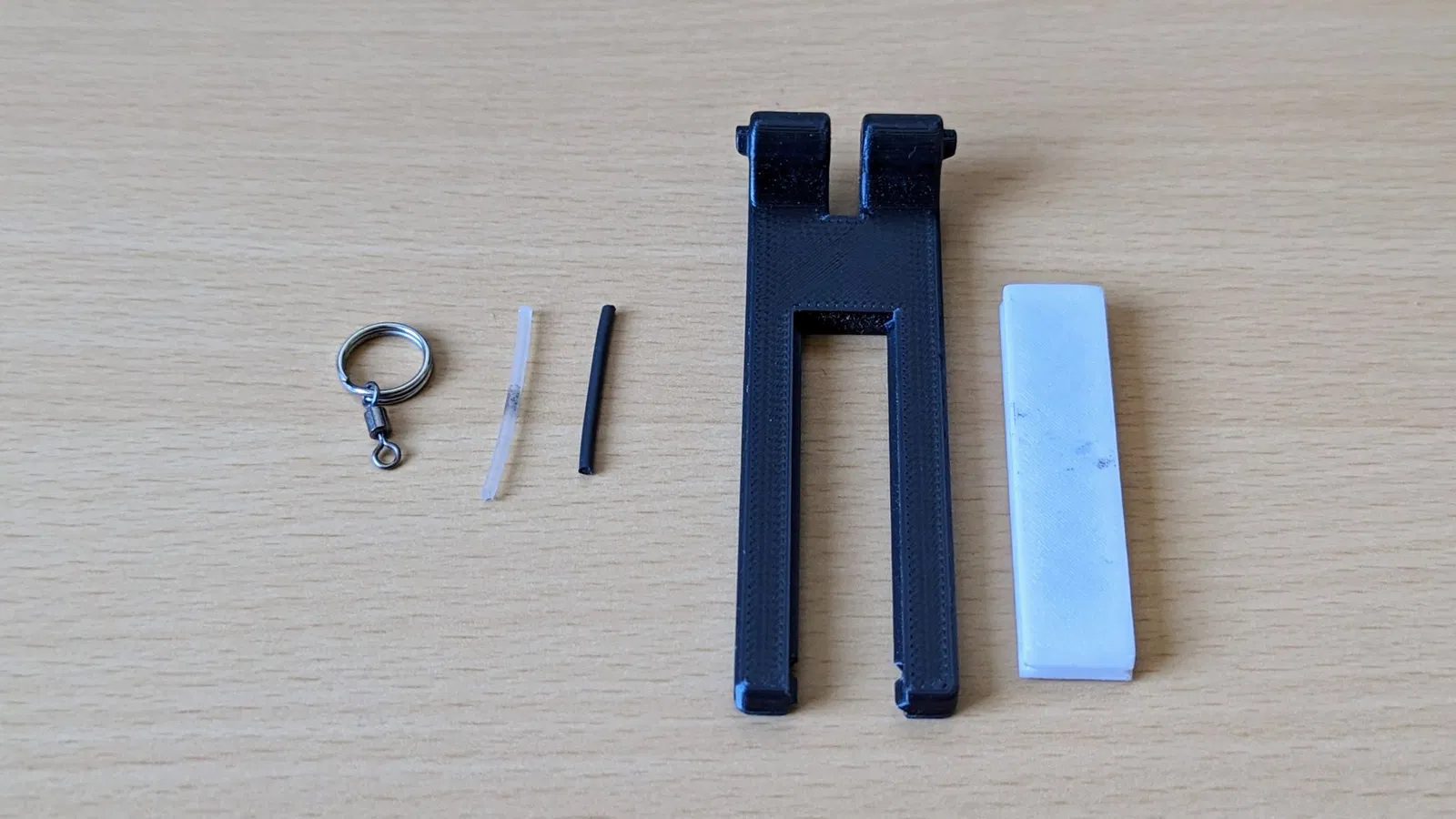

• Mỗi móc khóa bao gồm một khung và một phần lắp. Phần lắp được chèn vào khung và được cố định bằng filament
• Số phòng có thể thay thế. Có thể mang theo móc khóa khi chuyển đến một phòng mới bằng cách thay thế/phân đổi phần lắp số phòng
• Hiển thị tổ chức trên móc khóa
• In nhiều màu là có thể, xem ảnh. Do đó, có thể tạo ra các sự kết hợp màu sắc cá nhân cho từng nhân viên/phòng

Mẹo thiết kế

Một mô hình Fusion 360 có sẵn. Tại đó, bạn có thể thay đổi các văn bản có sẵn (Xem phác thảo “Tổ chức” và “Room/Raum”).

Phiên bản

Có 2 phiên bản, chỉ khác nhau ở độ cong của phần treo. Các phần lắp số phòng là giống nhau ở cả hai phiên bản.

In ấn

Khung có thể được in với tất cả các màu sắc và vật liệu khác nhau. Việc thay đổi vật liệu nên được thực hiện ở độ cao 1 mm, để văn bản của tổ chức dễ đọc.

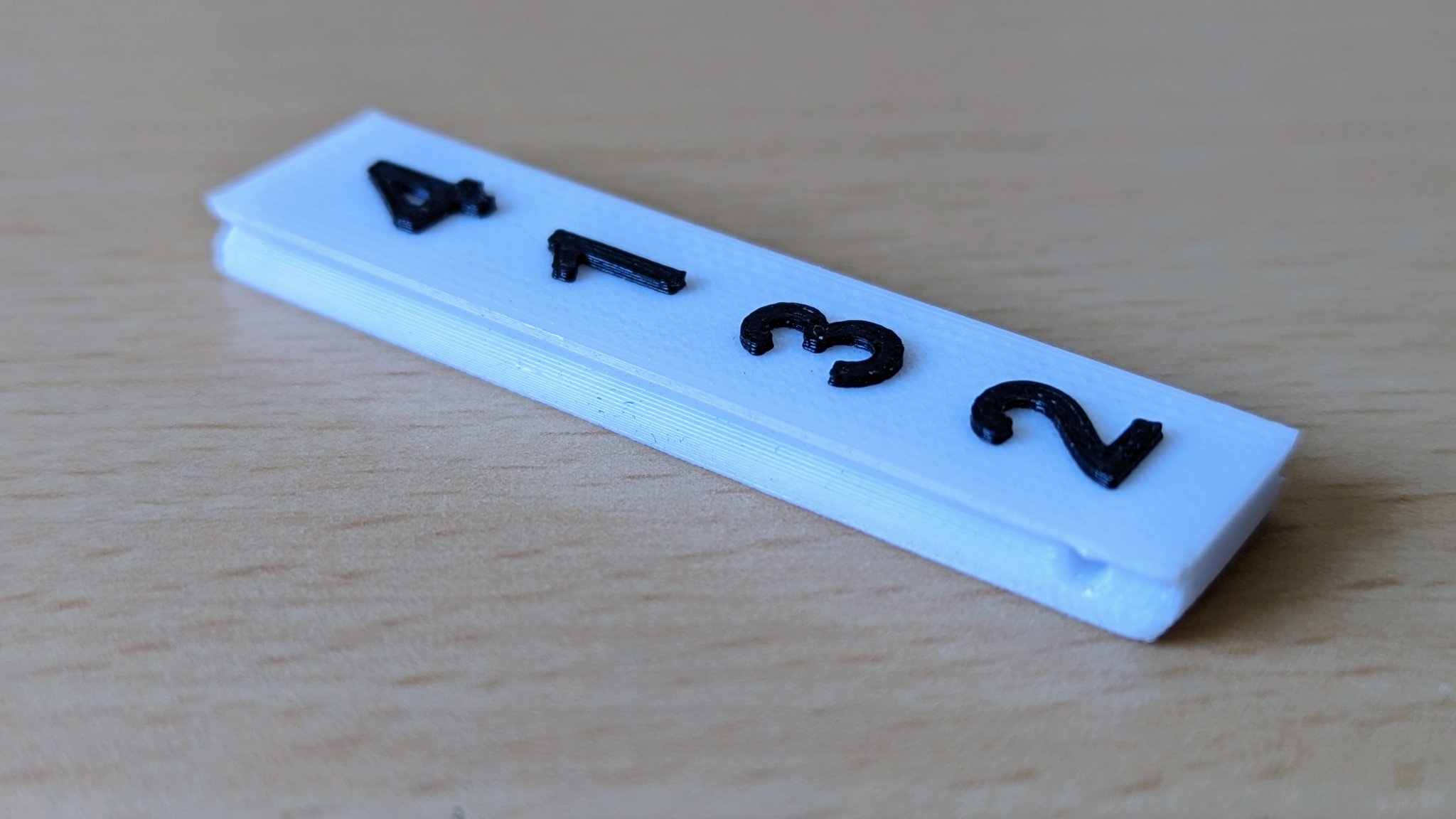

Phần lắp nên được in hai màu với độ tương phản cao nhất có thể. Các số là nổi; do đó, việc thay đổi màu sắc nên được thực hiện sau 4,4 mm. Tôi khuyên nên sử dụng màu đen cho các số và màu trắng làm nền.

• In khung nằm ở mặt trước.
• In các phần lắp nằm ở mặt sau.

Tôi đã in tất cả bằng đầu phun 0.4 mm, điều đó nên hoạt động tốt.

Không cần vật liệu hỗ trợ.

Lắp ráp

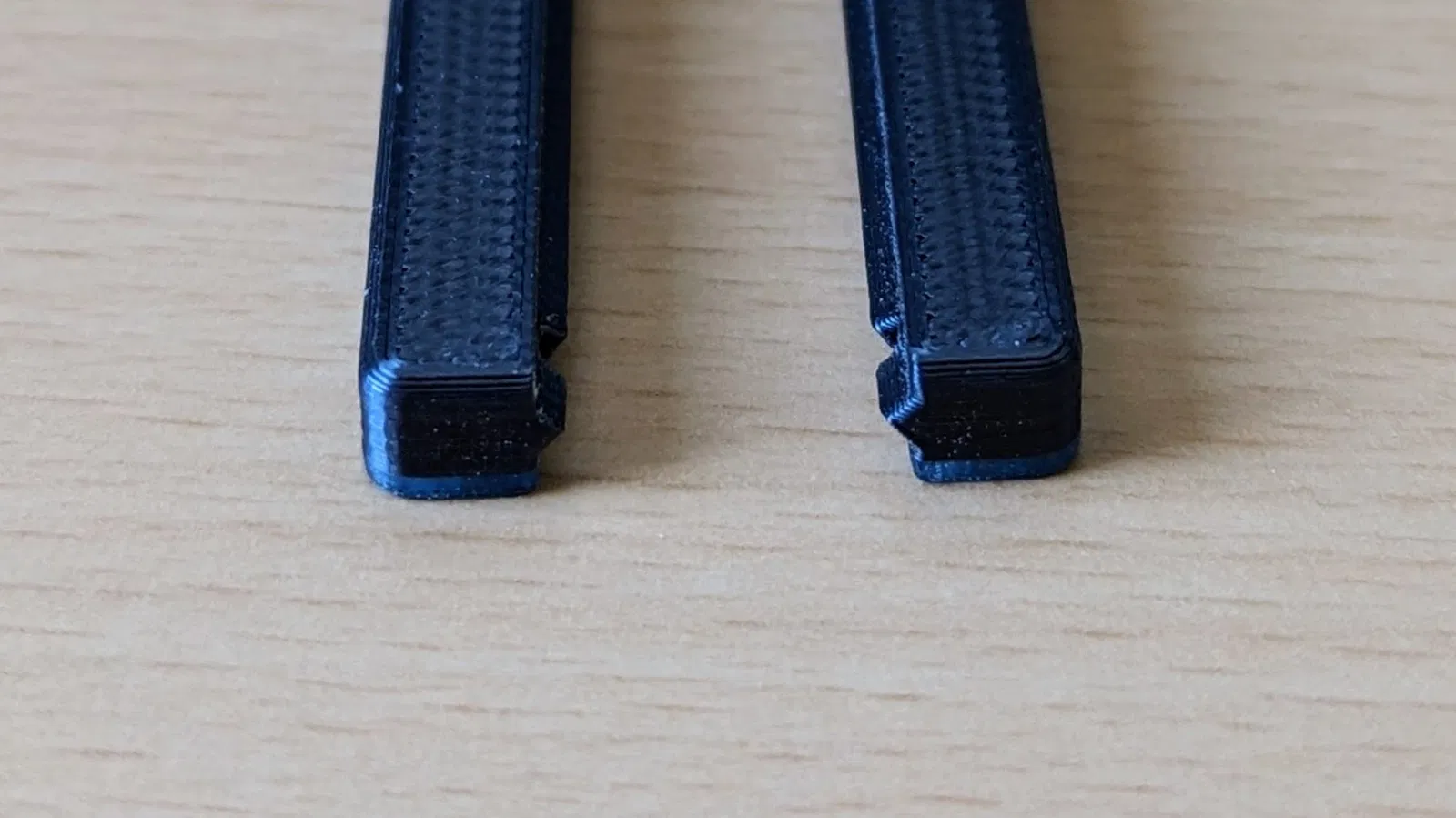

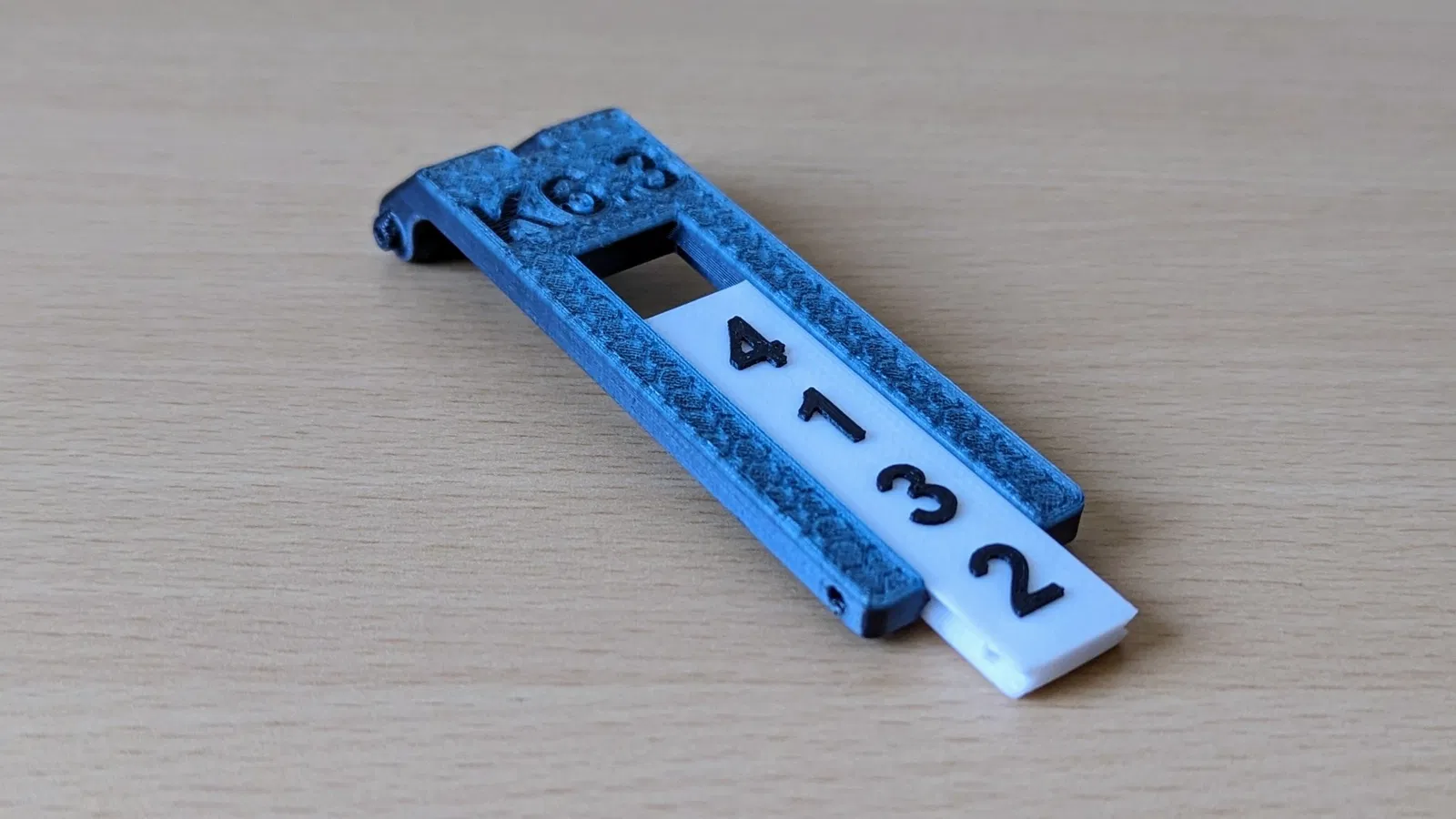

Phần lắp được chèn vào khung. Phần lắp được cố định bằng một mảnh filament nhỏ trong khung (tốt nhất là sử dụng chính vật liệu mà khung được in).

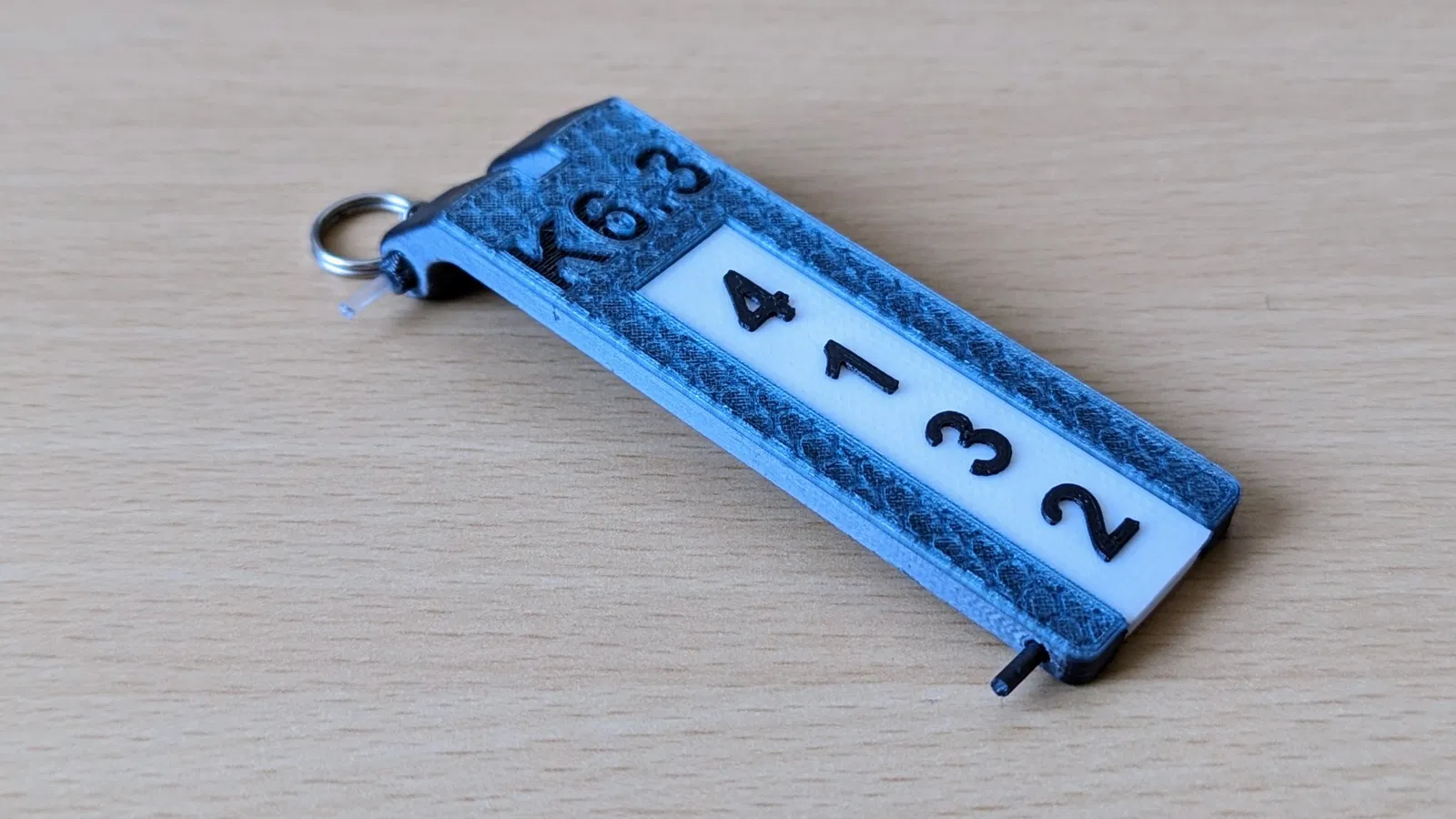

Sau đó, một vòng khóa nhỏ hoặc lý tưởng hơn là một vòng xoay nhỏ sẽ được gắn ở trên cùng của bộ phận mang bằng một đoạn filament khác.

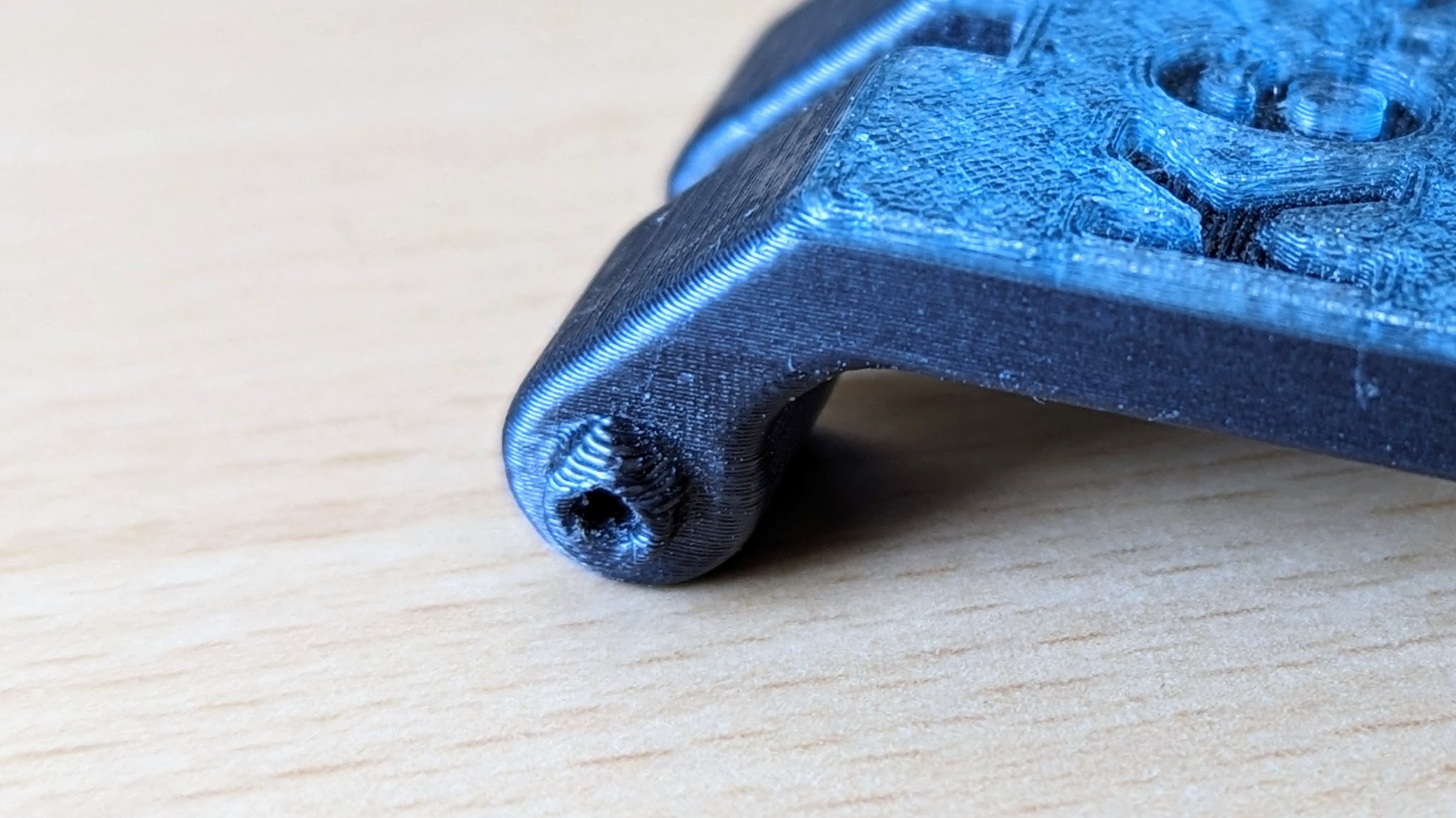

Nếu các lỗ khoan không đủ lớn, bạn có thể dễ dàng mở rộng chúng từ cả hai bên bằng mũi khoan 1,8 mm.

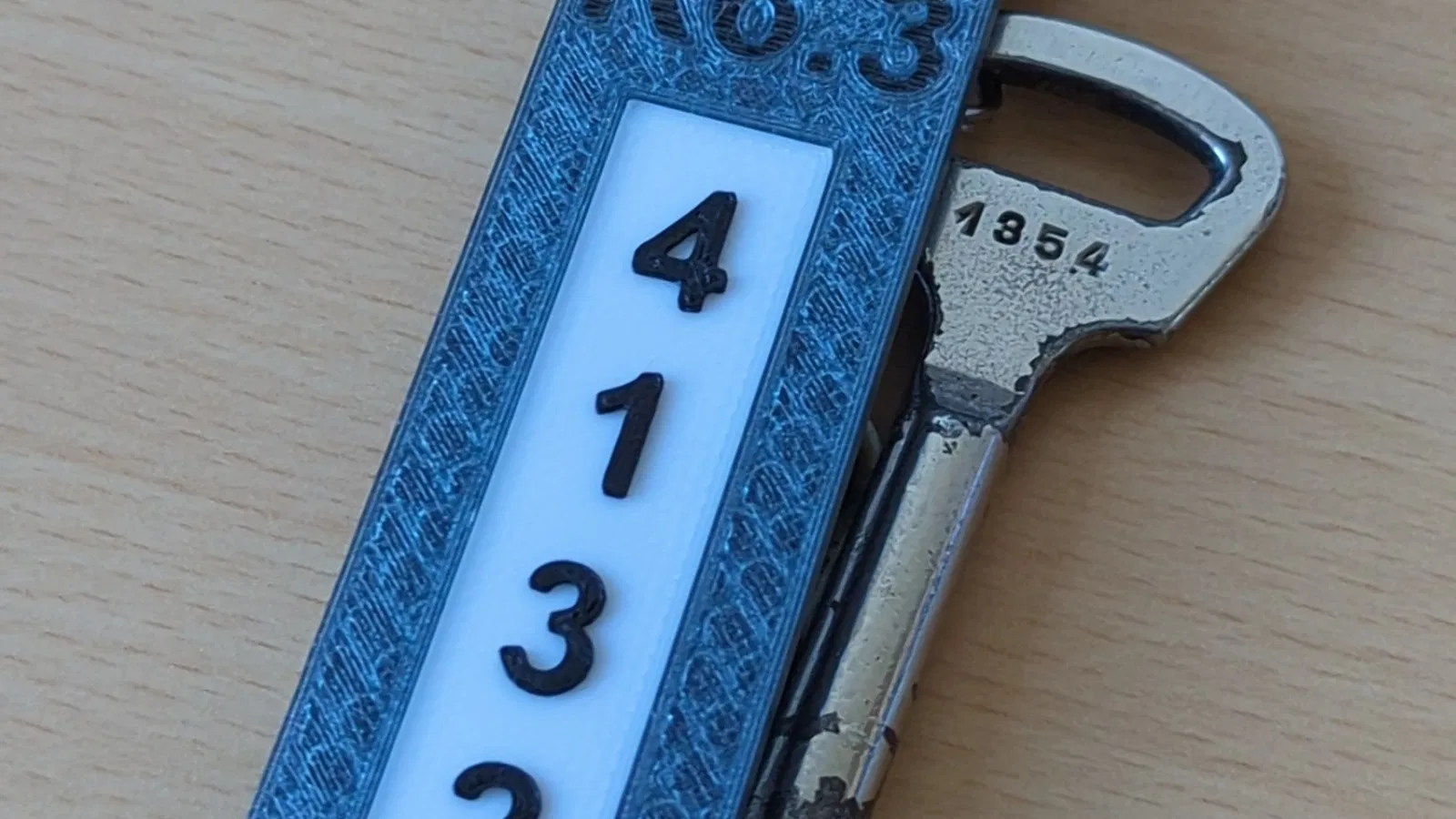

Xong rồi, đây là móc khóa.

-----

Tiếng Anh

Mô hình 3D này là một móc khóa thay thế cho "Durable" Key Box.

Tôi không thích những cái gốc, và chúng quá đắt đối với tôi.

Tính năng

• Mỗi móc khóa bao gồm một bộ phận mang và một phần chèn. Phần chèn được chèn vào bộ phận mang và được neo lại bằng filament.
• Số phòng có thể thay đổi. Bộ phận mang có thể được tái sử dụng khi chuyển đến một phòng mới bằng cách trao đổi/thay đổi phần chèn số phòng.
• Hình ảnh của tổ chức trên bộ phận mang
• In nhiều màu là có thể, xem ảnh. Điều này tạo ra các sự kết hợp màu sắc riêng cho mỗi nhân viên/phòng.

Mẹo thiết kế

Một mô hình Fusion 360 có sẵn để tải xuống. Tại đó, bạn có thể thay đổi các văn bản hiện có (xem phác thảo "Tổ chức" và "Phòng/Raum").

Phiên bản

Có hai phiên bản, chỉ khác nhau ở các mức độ khác nhau của phần trên. Các phần chèn số phòng là giống nhau cho cả hai biến thể.

In ấn

Bộ phận mang có thể được in bằng mọi loại màu sắc và vật liệu. Việc thay đổi vật liệu nên được thực hiện ở độ cao 1 mm để văn bản cho tổ chức dễ đọc.

Phần chèn nên được in bằng hai màu khác nhau với độ tương phản cao. Các con số được dập nổi; một sự thay đổi màu sắc nên được thêm vào ở 4,4 mm. Tôi gợi ý sử dụng màu đen cho các con số và màu trắng cho nền.

• In bộ phận mang với mặt trước hướng về bàn in.
• In các phần chèn với mặt sau hướng về bàn in.

Tôi đã in tất cả bằng đầu phun 0,4mm, điều này nên hoạt động tốt.

Không cần vật liệu hỗ trợ.

Lắp ráp

Mảnh chèn phải được đẩy vào khung, lên đến tận cùng. Sau đó, nó được kết nối với khung bằng một đoạn sợi nhỏ (tốt nhất là sử dụng chính vật liệu mà khung được in từ đó).

Sau đó, một chiếc vòng chìa khóa nhỏ, hoặc lý tưởng là một cái xoay nhỏ, được gắn vào phần trên của khung bằng một đoạn sợi khác.

Nếu các lỗ không đủ lớn, hãy mở rộng lỗ một chút từ cả hai bên bằng mũi khoan 1.8 mm bằng tay.
