Bộ chuyển đổi HDMI tự động cho Commodore Amiga (RTG / Native graphics)

Mình đang dùng card tăng tốc Z3660 trên máy A4000D, trong đó có tích hợp RTG với đầu ra HDMI. Mình muốn tìm một giải pháp tự động để chuyển đổi giữa RTG và Native graphics tùy theo tín hiệu đang sử dụng.

Bạn chỉ cần kết nối cả hai đầu ra video của Amiga vào đầu vào của thiết bị, sau đó xuất ra màn hình. Bạn cũng sẽ cần một tín hiệu từ Amiga để xác định đầu ra video nào đang hoạt động. Bạn có thể lấy tín hiệu đó từ cổng Parallel hoặc Serial với sự hỗ trợ của chương trình này: https://aminet.net/package/driver/moni/switchcontrol. Nếu bạn đang dùng Z3660, hãy cấu hình bật tín hiệu Sel trong zTop.

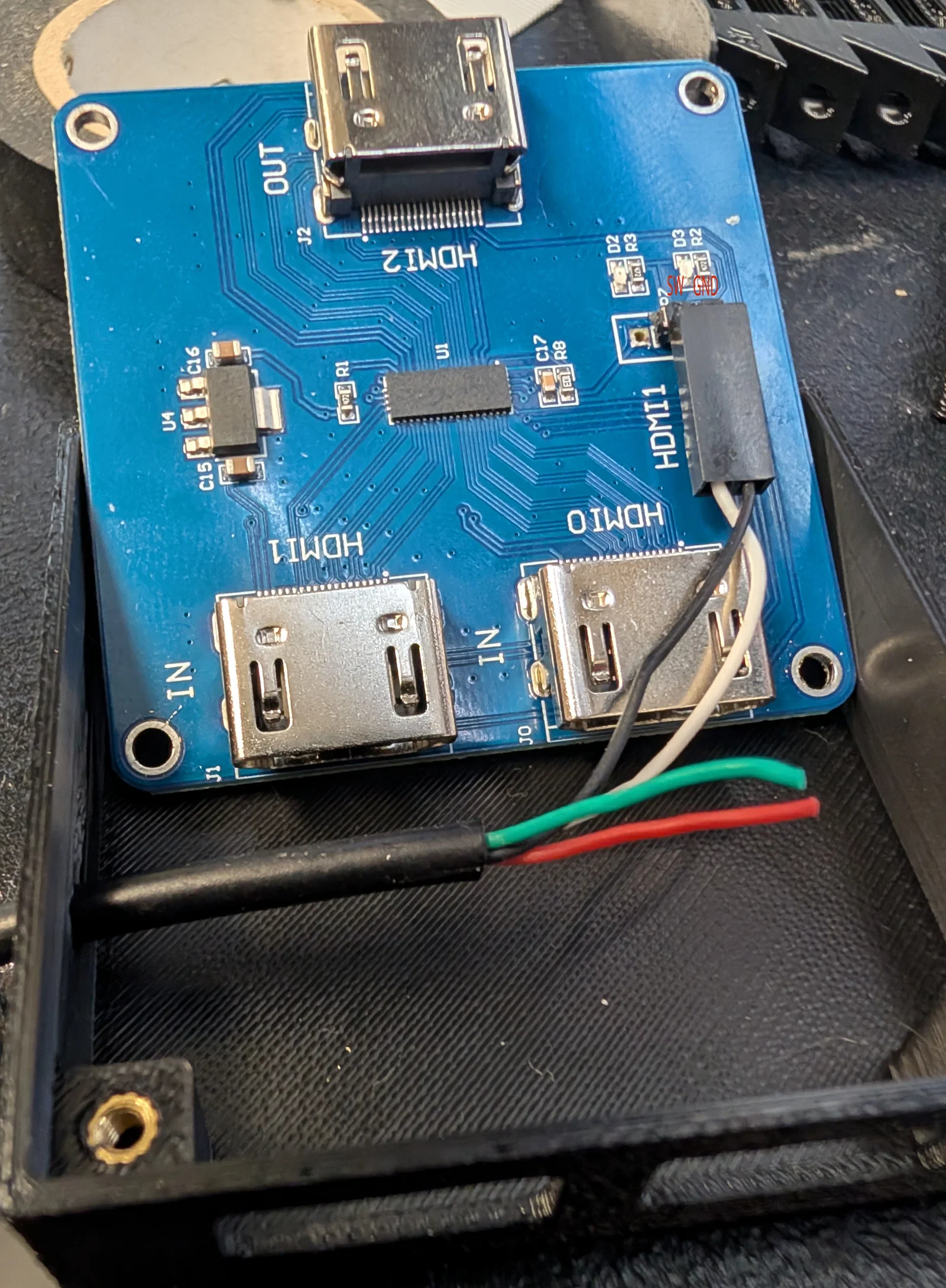

Cách đấu dây rất đơn giản. Với cổng Parallel, bạn kết nối chân 13 (SEL) vào chân Sw và chân 25 (GND) vào chân GND. KHÔNG kết nối vào chân 3.3v. Tất nhiên trước hết bạn phải gỡ công tắc ra khỏi bo mạch. GND nằm gần mép PCB nhất và chân Sw là chân ở giữa. Chỉ có đèn LED của HDMI 1 sáng khi HDMI 1 đang hoạt động, đèn tắt nghĩa là HDMI 0 đang hoạt động.

Link mua bo mạch HDMI switch: https://www.aliexpress.com/item/1005007475915467.html

Link tài liệu kỹ thuật: https://www.ti.com/lit/ds/symlink/ts3dv642.pdf, tài liệu ghi rõ chip sử dụng có khả năng chịu áp 5V.

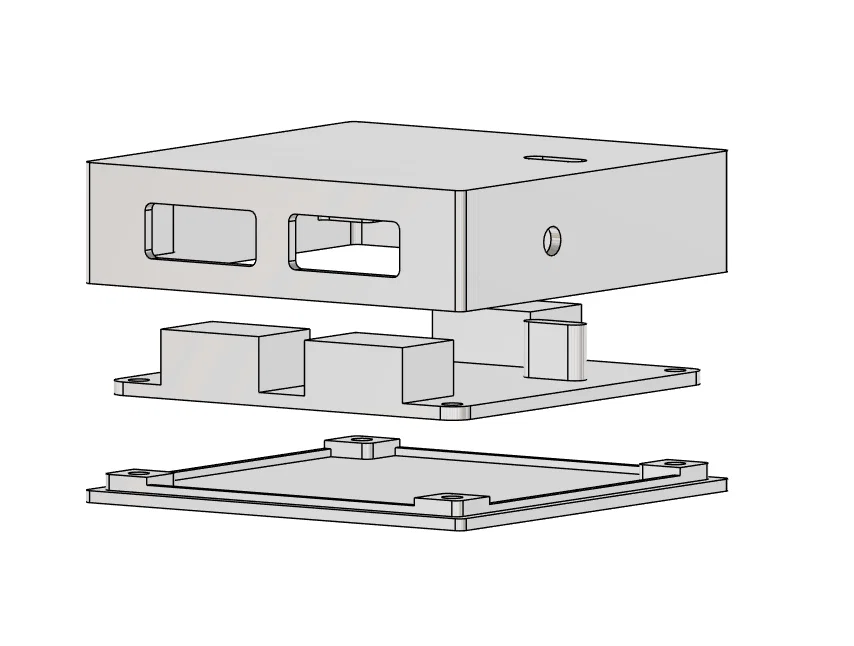

Ngoài ra, mình có đính kèm file Fusion để mọi người dễ dàng chỉnh sửa. Với phiên bản của mình, mình dùng ốc cấy nhiệt (heat inserts) M2.5 và vít M2.5.
