Dụng cụ chỉnh góc mài Tormek (Angle setting jig)

Nguyên lý hoạt động

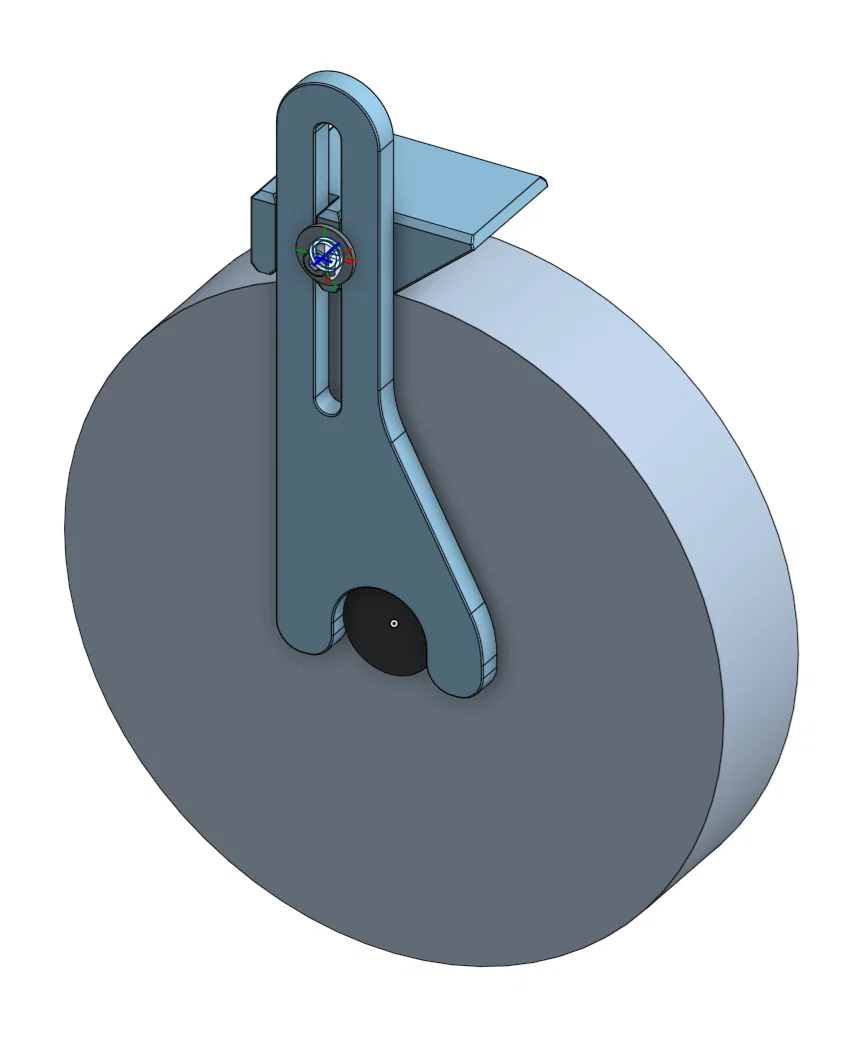

Phần chạc (fork) tạo ra một cạnh căn chỉnh đi qua trục máy mài và định tâm trên vòng đệm đầu trục. Bạn nhớ chọn kích thước chạc phù hợp với vòng đệm của mình và hướng mặt có phần đầy đặn hơn về phía đá mài. Mặt dẫn hướng này cần phải cực kỳ nhẵn -- hãy dùng tính năng ironing khi in nhé.

Các khối chỉnh góc (angle blocks) sẽ trượt qua khe trên chạc. Chúng cần tựa vào đá mài bằng cạnh vát phía dưới. Các cạnh vát hay bo tròn khác không quá quan trọng. Chạc giúp căn chỉnh cạnh này theo đường hướng tâm về phía tâm trục, nhờ đó mặt đáy sẽ tiếp tuyến với đá mài. Thiết kế khe trượt cho phép điều này luôn chính xác bất kể đường kính đá mài là bao nhiêu. Góc của dụng cụ được thiết lập bằng cách áp dụng dụng cụ vào mặt vát của khối chỉnh góc.

Phần cứng (Hardware)

Sử dụng ốc vít M6 để lắp các khối vào chạc. Nên dùng ốc inox nếu bạn không muốn chúng bị gỉ sét, vì dù sao Tormek cũng là hệ thống mài dùng nước mà...

• Bulông M6 dài, có thể thay bằng thanh ren và đai ốc cánh (chỉ cần 1 cái là được)
• Đai ốc cấy (threaded insert) M6 (cho mỗi khối)
• Long đền lớn (fender washer) (1 cái)

Cải tiến (đang thử nghiệm): dùng lỗ hơi nhỏ hơn một chút rồi vặn ren trực tiếp thanh kim loại vào từng khối.

Bạn cũng có thể dùng ốc chuẩn 1/4-20 (không khuyến khích).

In ấn

Nên in bằng loại nhựa chịu nước. Tôi đã dùng PETG, nhưng ABS hoặc ASA chắc cũng ổn. Tôi in trên con SV06+ với đầu phun 0.6mm và kết quả khá tốt. Có lẽ không cần infill quá cao, nhưng nên để tường (wall) thật dày, vì bạn có thể chà nhám nếu cần làm phẳng bề mặt. Thông số chung:

• Chiều cao lớp in: 0.2mm
• 3 lớp tường (>2mm) - Tôi đã dùng 0.65mm + 2x0.8mm
• 5 lớp trên và dưới
• Infill: có - tôi dùng 25% dạng gyroid (có lẽ hơi thừa cho các khối, tôi đã gộp mỗi 2 lớp một lần)
• Brim - không bắt buộc

Chạc nên dùng tính năng ironing ở lớp trên cùng (nơi tiếp xúc giữa các khối và chạc).

Các khối nên để đường chỉ in (seam) ở mặt sau, nơi hiển thị thông số góc.

Thông tin thêm

Tôi thiết kế bộ này theo dạng bán tham số trên Onshape.

• V1.0: File STL có trên Printables
• V1.1: Lỗ nhỏ hơn để vặn ren/bắt ốc: https://cad.onshape.com/documents/2b9e783dcd9ae020a2c9b44c/v/27f060a878289795a846c58f/e/94f5e36c25323ef5501f076c?renderMode=0&uiState=6a12e6c1f6d1af335a352a07
