The TARDISC v1: Chiếc đĩa bay Disc Golf đầu tiên mình tự in 3D

Đây là dòng đĩa fairway driver tốc độ 8 với độ understable, mình chưa xác định được thông số bay chính xác. Nó bay ổn định không thua kém gì các loại đĩa driver khác mình đang dùng. Ngay trong vòng chơi đầu tiên, mình đưa nó cho một người bạn dùng thử và bạn ấy đã đạt được thành tích tốt nhất từ trước đến nay chỉ với chiếc đĩa này, nên chất lượng của nó rất đáng gờm!

Mình đã đính kèm các file .STL, .STEP và .3MF (cấu hình mặc định cho máy Qidi Q2, nhưng bạn có thể xem và điều chỉnh thông số cho máy in của mình).

Lưu ý quan trọng khi in:

Bắt buộc phải in bằng nhựa TPU nếu không đĩa sẽ rất dễ gãy. Thiết kế này cần in úp mặt đĩa xuống bàn in, hãy đảm bảo đặt đúng hướng trong phần mềm slicer. Nên in với độ đặc (infill) cao và nhiều lớp vỏ (walls) để đạt trọng lượng mong muốn (nhắm mức 160-175g theo ước tính của phần mềm). Chắc chắn cần dùng support; tình trạng cong vênh ở các phần nhô ra (overhang) là một vấn đề khó giải quyết, bạn có thể tham khảo các cài đặt tối ưu cho OrcaSlicer dưới đây, các mục không liệt kê hãy dùng thiết lập TPU mặc định:

• Nhiệt độ đầu in: 230°C
• Tốc độ: Chậm, nhưng đừng chậm quá để tránh tắc nghẽn. Mình dùng 50-80mm/s cho hầu hết các thiết lập.
• Tốc độ quạt: Đừng để quá cao, mình dùng 40-50% cho tất cả trừ các phần overhang.
• Infill/Walls: Dùng infill và số lớp vỏ cao để đạt được trọng lượng tiêu chuẩn.

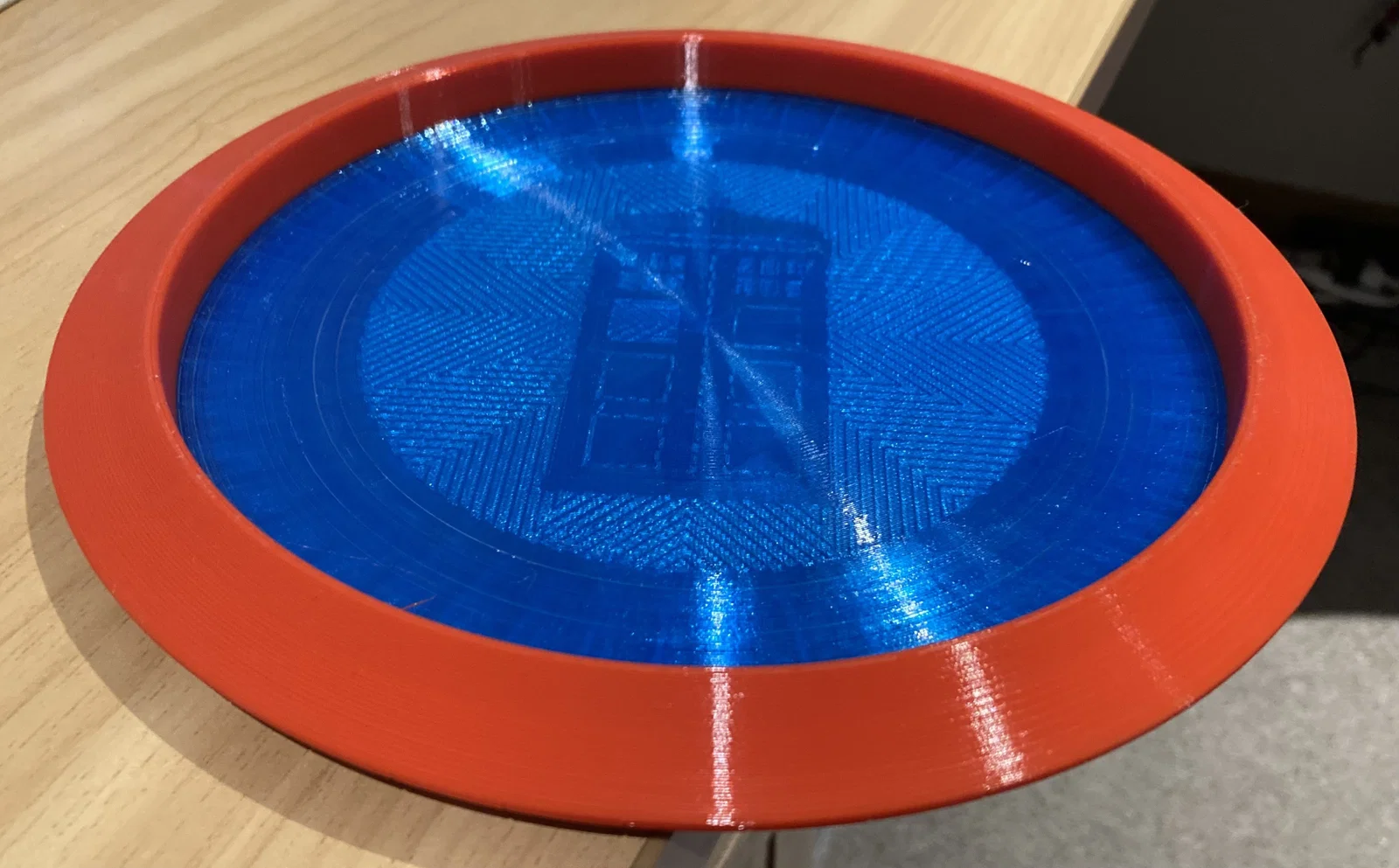

  • Mình dùng 10 lớp vỏ, 70% infill và kiểu Archimedian Chord/Concentric cho bề mặt trên để tạo hiệu ứng bóng bẩy.

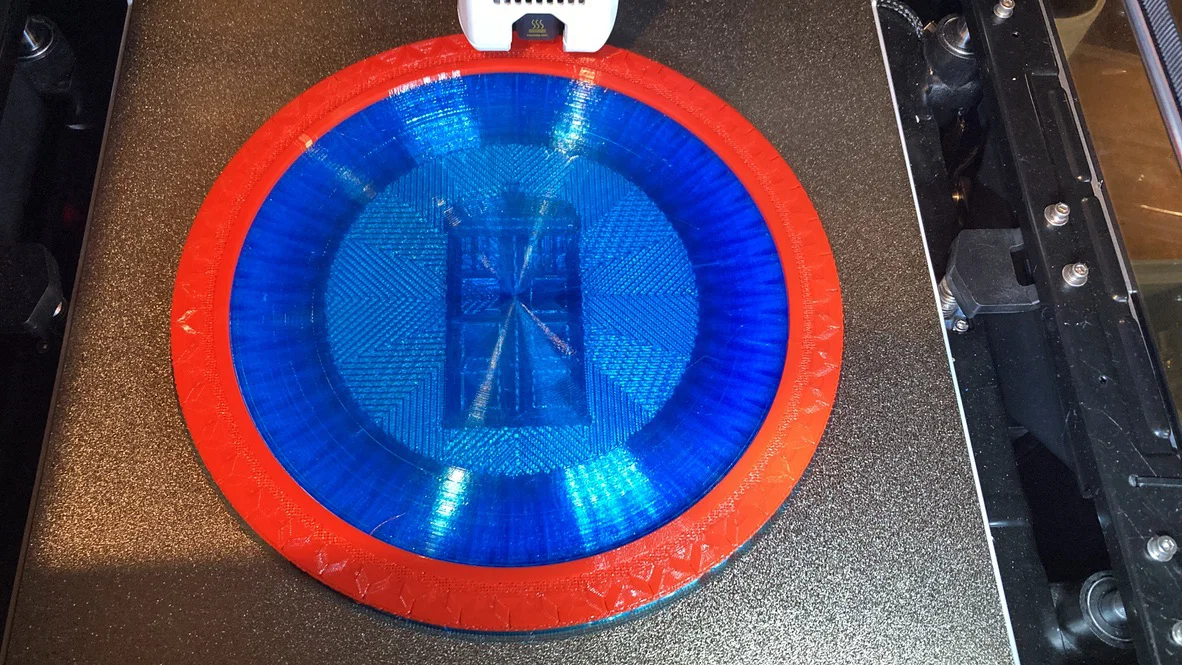

  • Với nhựa trong suốt, mình thêm một bộ điều chỉnh (modifier) ở giữa để tạo hoa văn đẹp, dùng 20% Octagram spiral với file SVG hình TARDIS.
• Adaptive layer height: Giảm chiều cao lớp in chỉ ở đáy mô hình để các lớp in chặt hơn, giúp bề mặt đáy đẹp hơn.
• Overhangs: Reverse on even: Giúp giảm đáng kể tình trạng cong vênh ở các phần nhô ra.

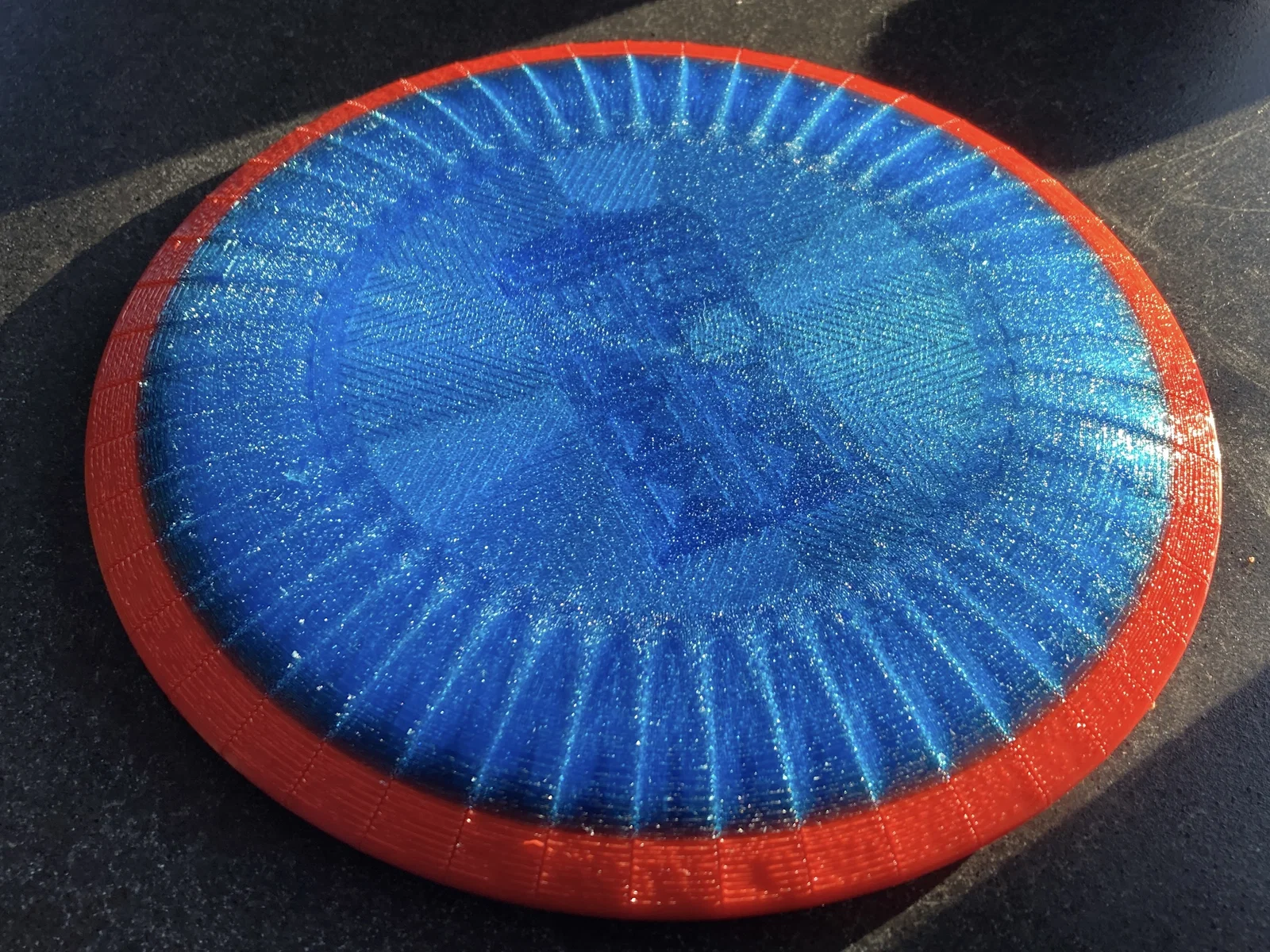

• Slice gap closing radius: Cài đặt càng thấp càng tốt, để bản xem trước (preview) của slicer hiển thị các khe hướng tâm quanh cạnh đĩa. Chúng không phải để trang trí mà là yếu tố cực kỳ quan trọng để đảm bảo overhang không bị cong bằng cách chia nhỏ các mảng tường dài. Đừng bỏ qua bước này.
• Supports: Cài đặt normal/snug, nên đặt khắp nơi bên dưới bản in.
  • Khoảng cách hỗ trợ trên (Top support gap) đặt 0.2mm. Thông thường với TPU khoảng cách này khá sát làm cho việc tháo support rất cực, nhưng trong trường hợp này nó là cần thiết để tránh cong vênh và mang lại bề mặt đẹp hơn (khuyến khích chà nhám lại sau khi in).

Thông số đĩa:

Theo mình biết thì chiếc đĩa này tuân thủ mọi quy tắc của PDGA, dù chưa được phê duyệt chính thức.

• Đường kính: 214mm

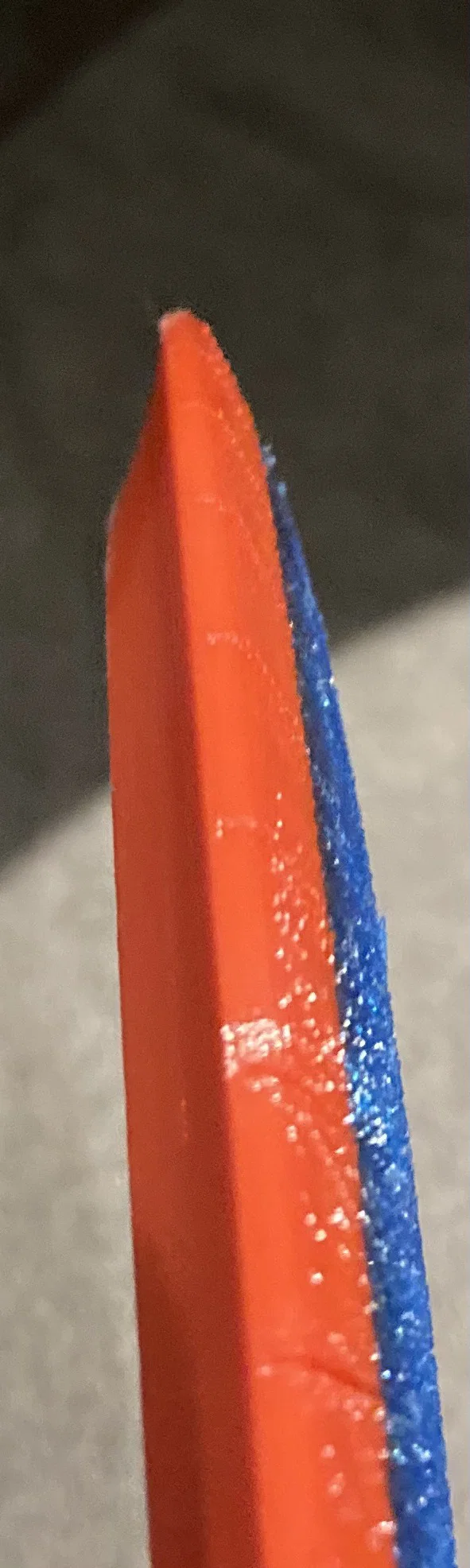

• Độ rộng vành: 18mm
• Độ sâu vành: 12mm
• Chiều cao: 17.2mm
