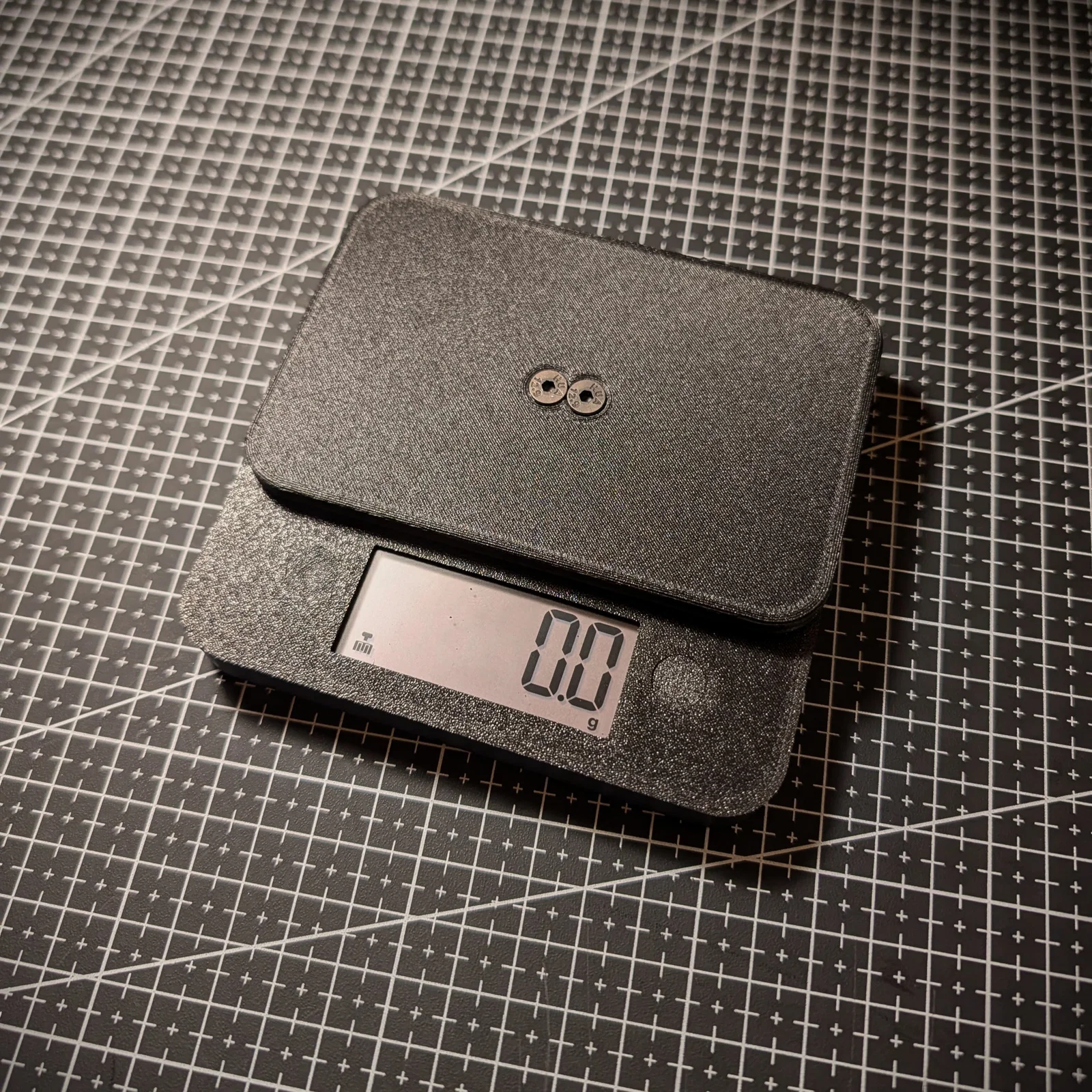

Cân Bluetooth “Mini AliX” sạc lại (Rechargeable) – Mini AliX Bluetooth Scale

Phiên bản làm lại từ bản mod rất xịn của Konstantinos Terzopoulos cho cân Bluetooth KP2048B giá rẻ, nay nâng cấp thêm khả năng sạc lại qua USB-C.

KP2048B là loại smart scale phổ thông, có thể pair trực tiếp với máy espresso của Gaggimate. Mẫu này bán khá nhiều trên AliExpress, tầm khoảng 15€.

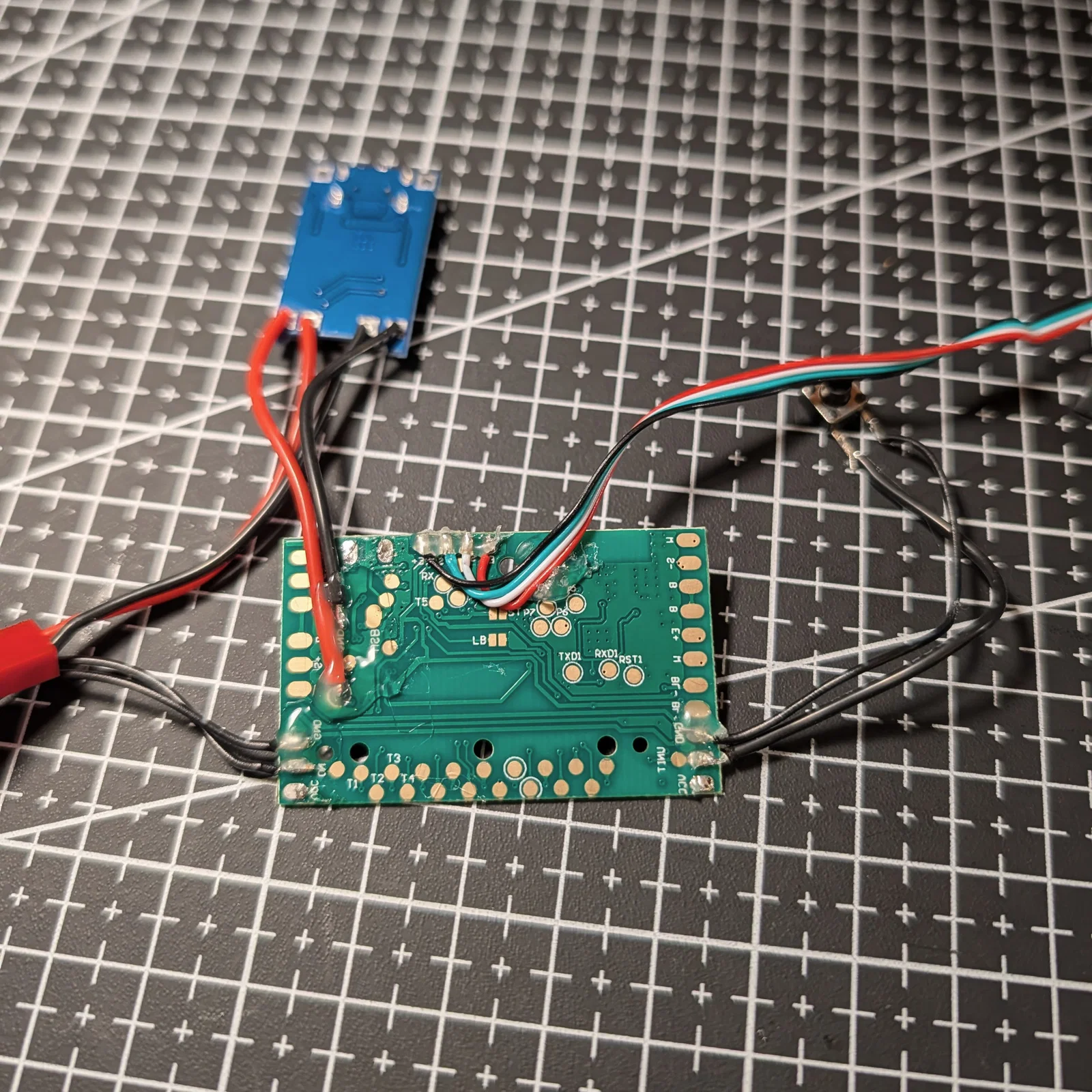

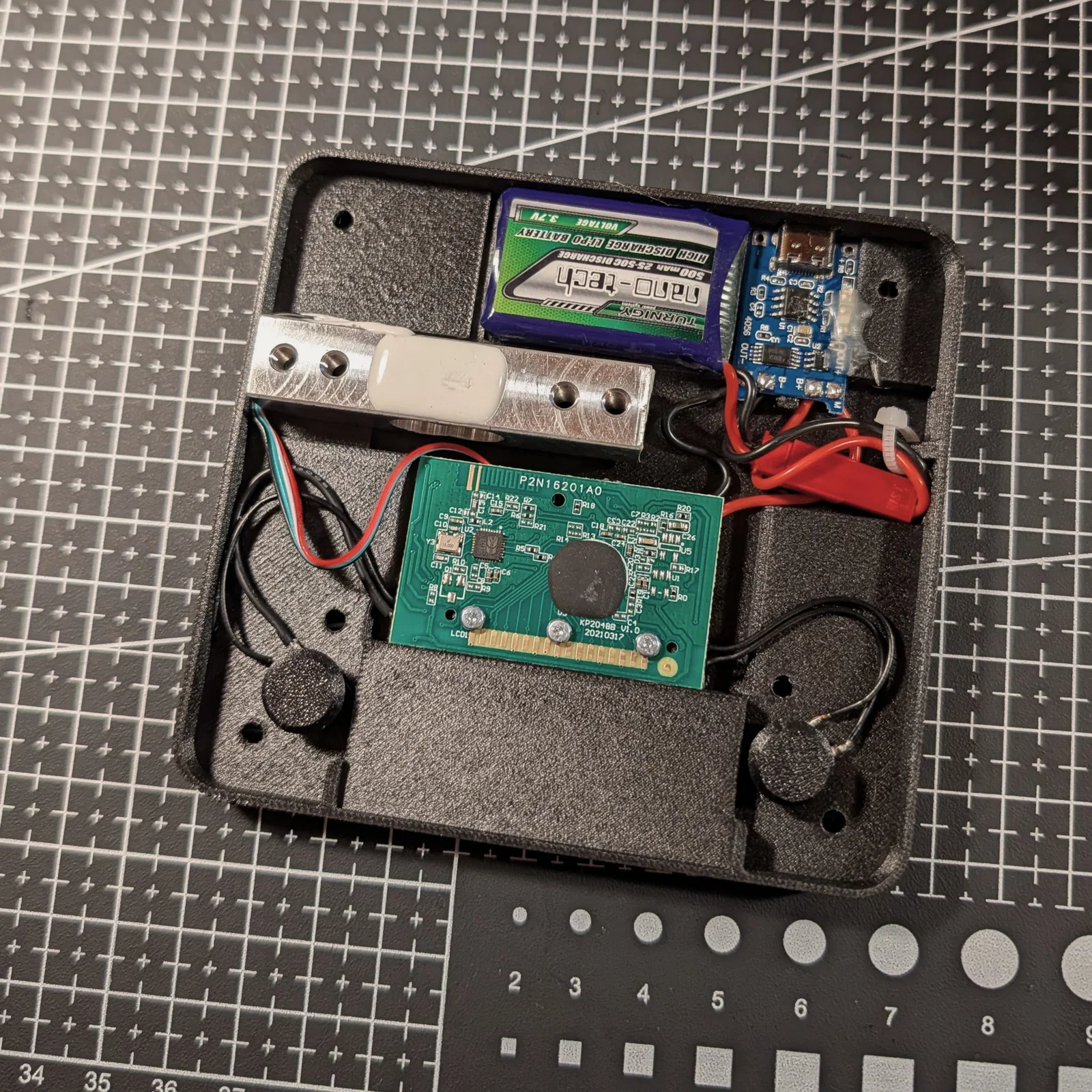

Phiên bản này dùng module sạc USB TP4056 và pin LiPo 500 mAh để khỏi phải xài pin dùng một lần. PCB zin có sẵn các chân (pins) để nối thẳng module TP4056 (xem hình); cân chạy với nguồn này ổn, không gặp vấn đề gì.

Bản redesign này có vài thay đổi so với bản mod gốc:

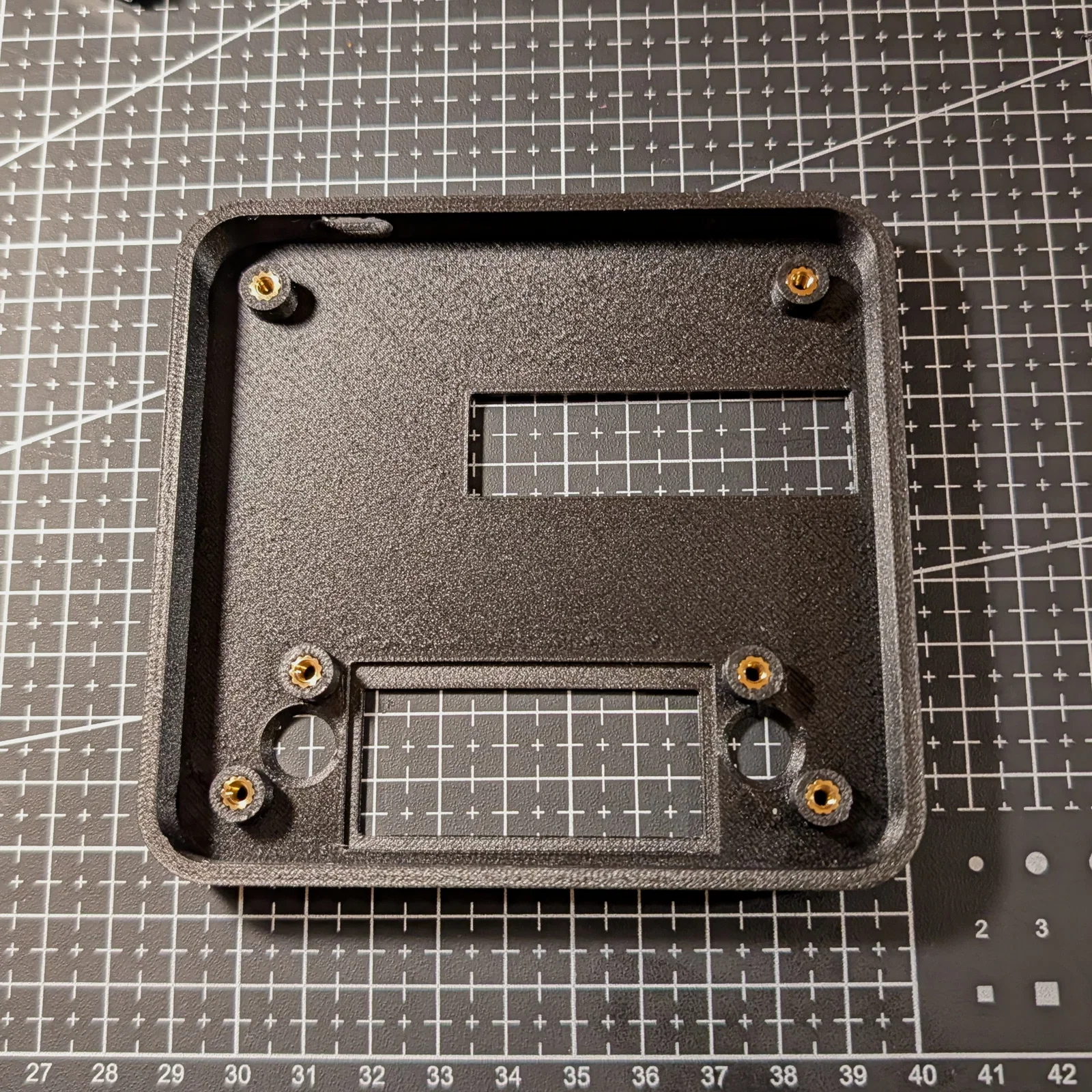

• thêm threaded inserts để bắt các phần của vỏ, tháo lắp dễ hơn

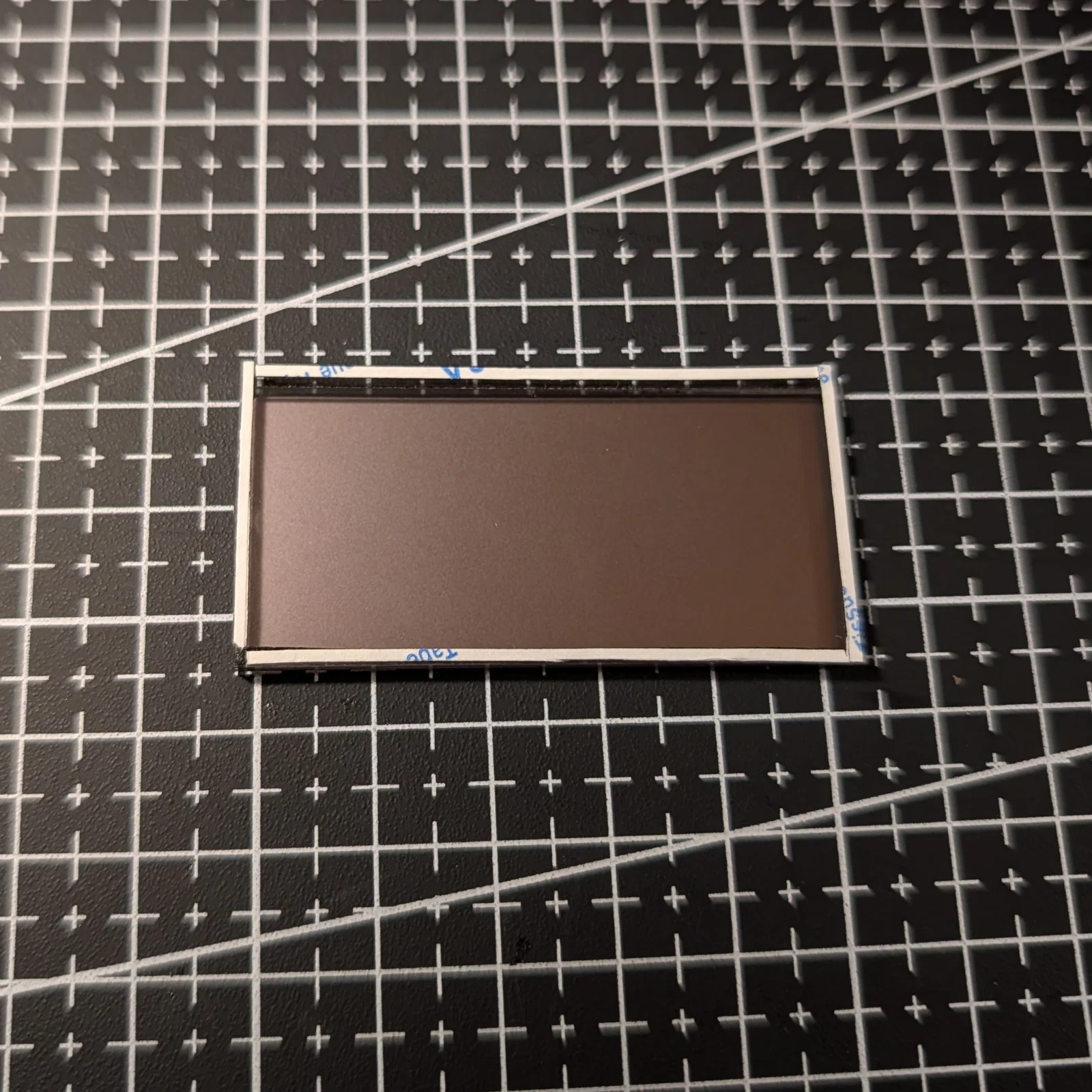

• chừa thêm tolerances để dán một dải keo/sealing adhesive-stripe giữa display và top-case

• có rãnh “drainage” quanh lỗ cho load-cell để hạn chế nước lọt vào

• có các lỗ nhỏ để bạn đẩy nút bấm từ phía trong ra nếu cần tháo rời.

Các linh kiện/đồ dùng trong bản này:

• Cân “donor”: https://de.aliexpress.com/item/1005010759317974.html

• Module sạc TP4056: https://de.aliexpress.com/item/1005009325814790.html

• Pin LiPo 1S 500 mAh: https://hobbyking.com/de_de/turnigy-nano-tech-500mah-1s-25-50c-lipo-pack-losi-mini-compatible-1.html

• 6x M3 threaded insert (dài 5mm, OD 5mm): https://de.aliexpress.com/item/1005007342105110.html

• 6x vít M3x8 (cho vỏ): https://de.aliexpress.com/item/1005008083759145.html

• 4x vít M4x10 (cho load cell): https://de.aliexpress.com/item/4000239264456.html

• Băng keo sửa điện thoại dày 1mm: https://de.aliexpress.com/item/1005008083759145.html
