Cân bluetooth Mini AliX cho máy pha cà phê Espresso

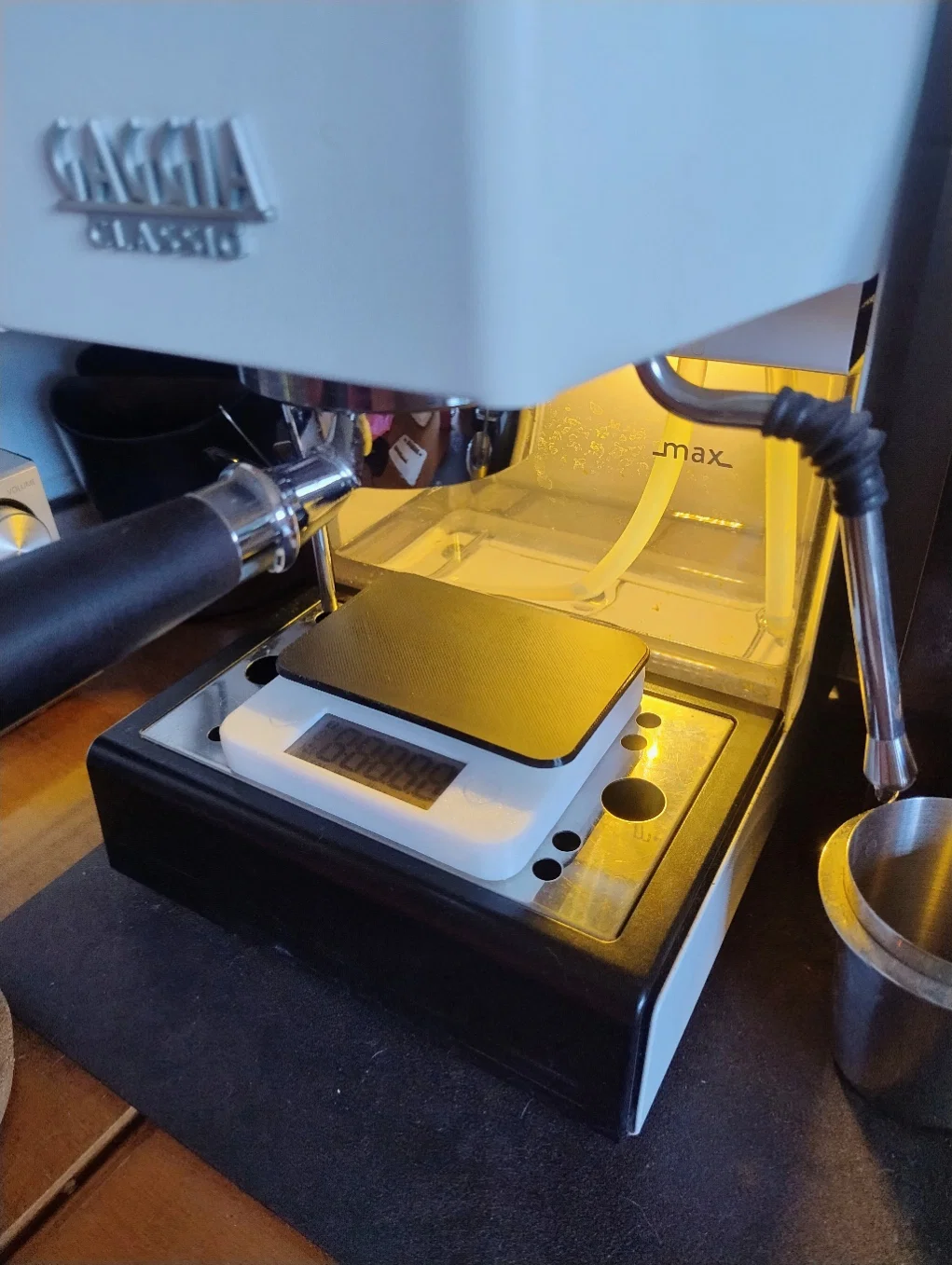

Đây là phiên bản thu nhỏ của mẫu cân bluetooth phổ biến trên AliExpress, được thiết kế để đặt vừa vặn trên khay hứng nước của các loại máy pha cà phê espresso (ví dụ như Gaggia Classic).

Lưu ý trước khi thực hiện: Bạn sẽ cần tháo 8 con ốc mỗi khi muốn thay pin, nếu cảm thấy bất tiện thì hãy cân nhắc nhé.

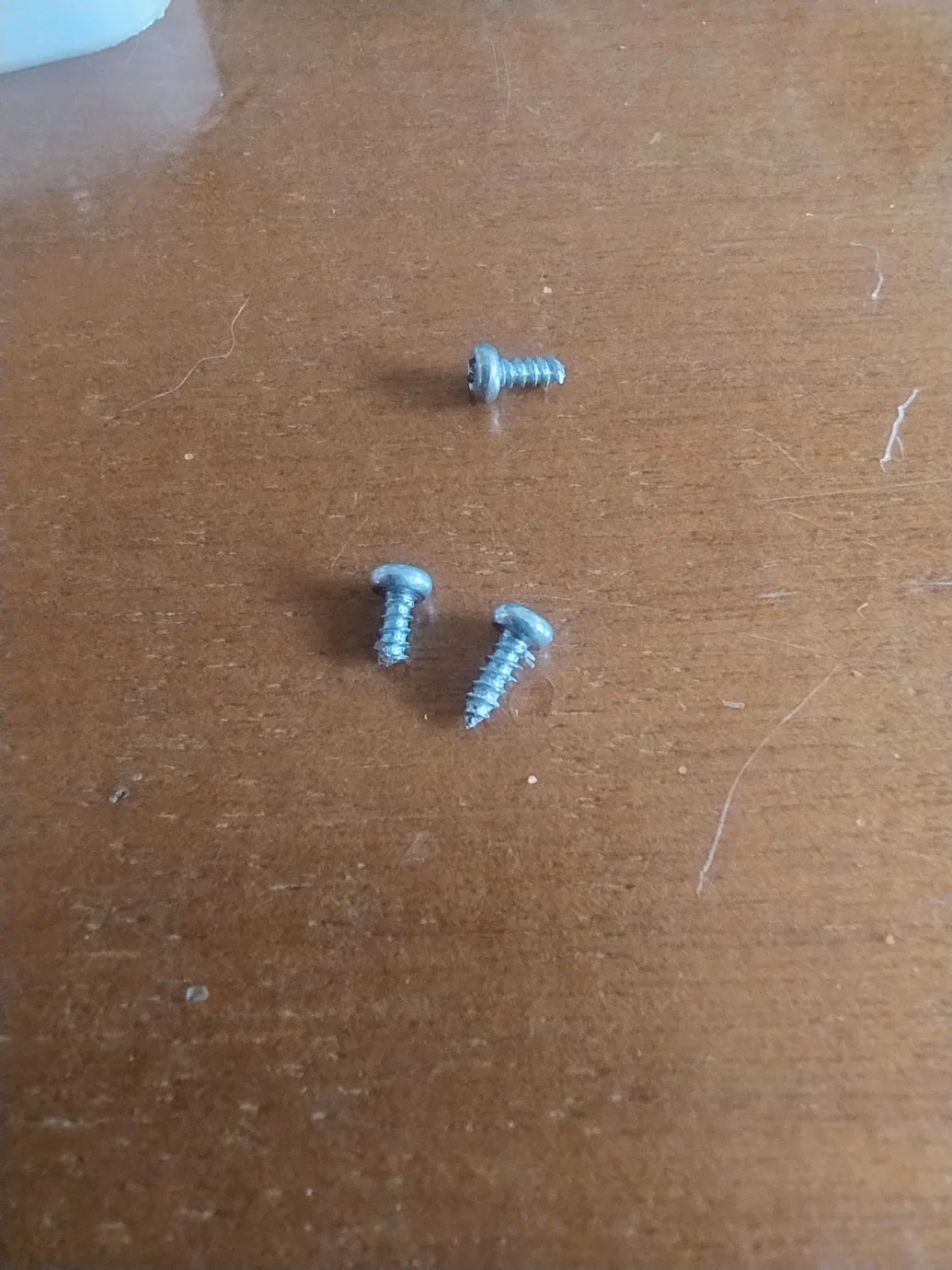

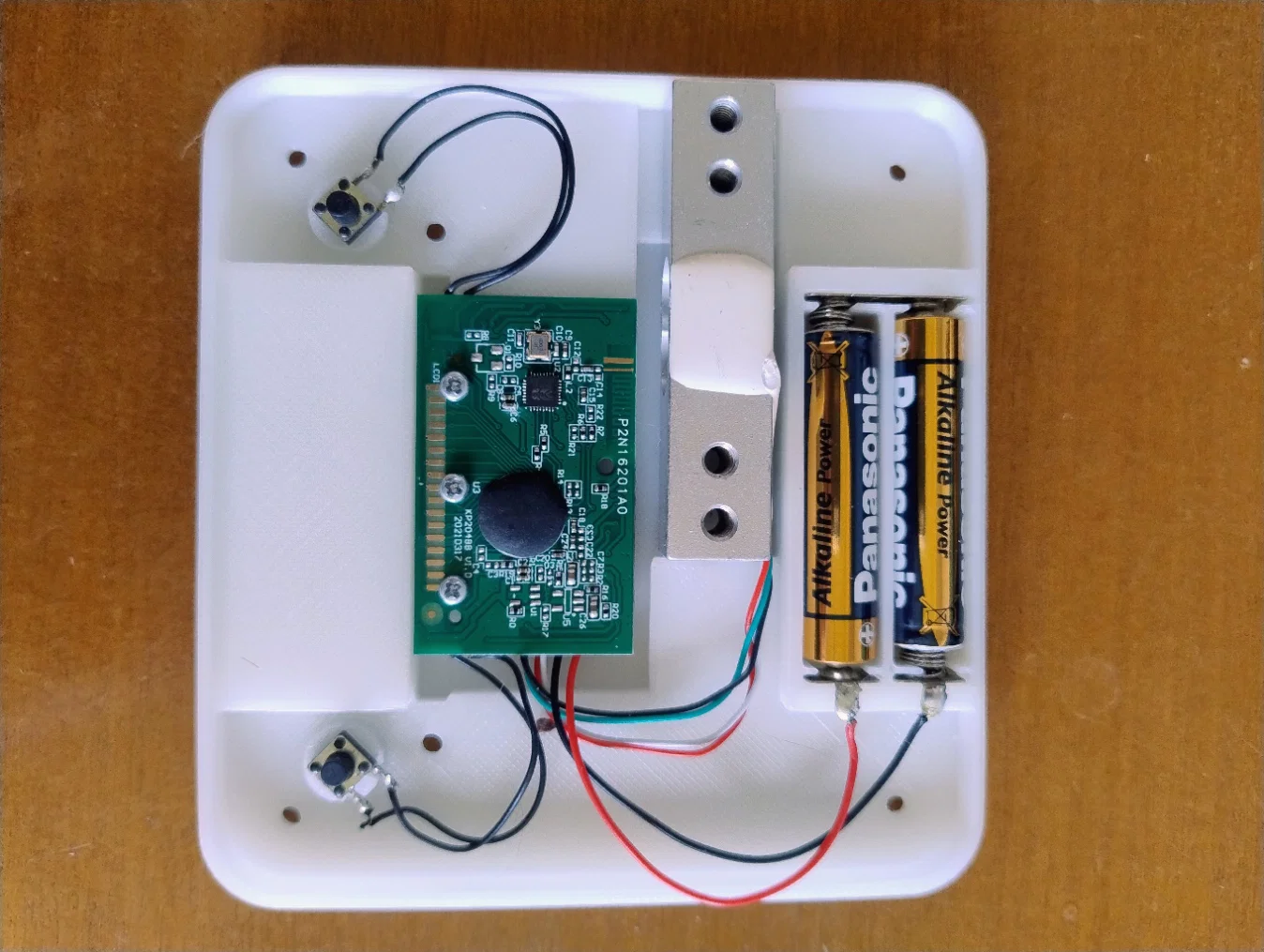

Để lắp ráp, bạn cần cắt bớt phần đầu của 3 con ốc giữ bo mạch (PCB), đồng thời phải cắt ngắn và hàn lại tất cả các dây cáp để mọi thứ vừa khít bên trong.

Phần cứng cần dùng:

• m3 x 10mm ốc vít tự ren đầu chìm lục giác (6 con)
• m4 x 10mm ốc vít đầu chìm lục giác (4 con)

Khi dùng file *.step, hãy tách các đối tượng trong phần mềm slicer. Tất nhiên là bạn đừng in các mô hình bo mạch và loadcell ra làm gì. Tôi khuyên bạn nên in tấm mặt trên (top plate) với infill 100% để đạt độ cứng cáp tốt nhất.

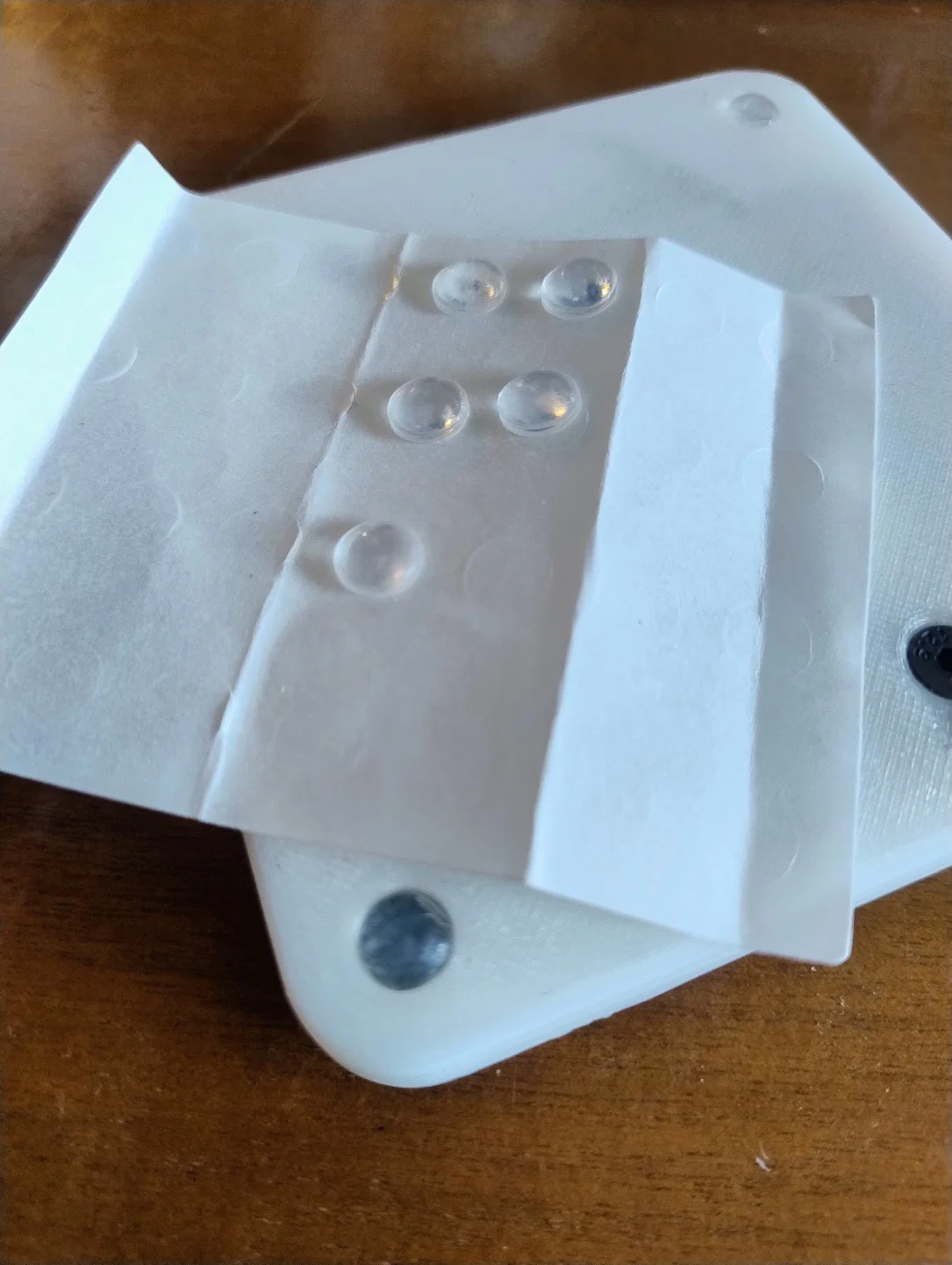

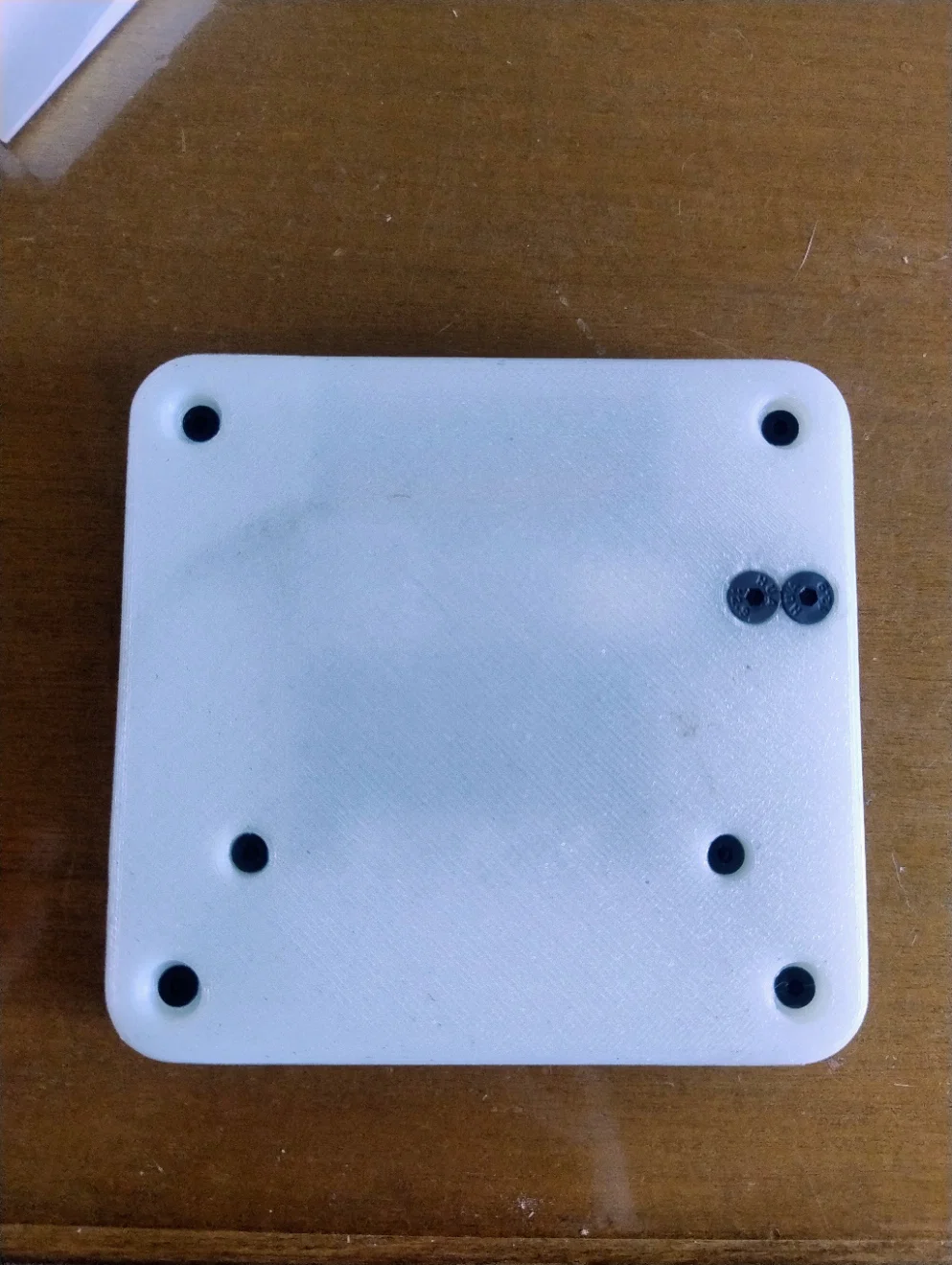

Kích thước hoàn thiện: rộng 108mm, sâu 102mm, cao 22mm (đã bao gồm chân đế silicon dán 8mm x 2.5mm).

Có sẵn file *.step để bạn dễ dàng chỉnh sửa.
