Phantom Cannula Siêu Âm (Ultrasound Cannula Phantom)

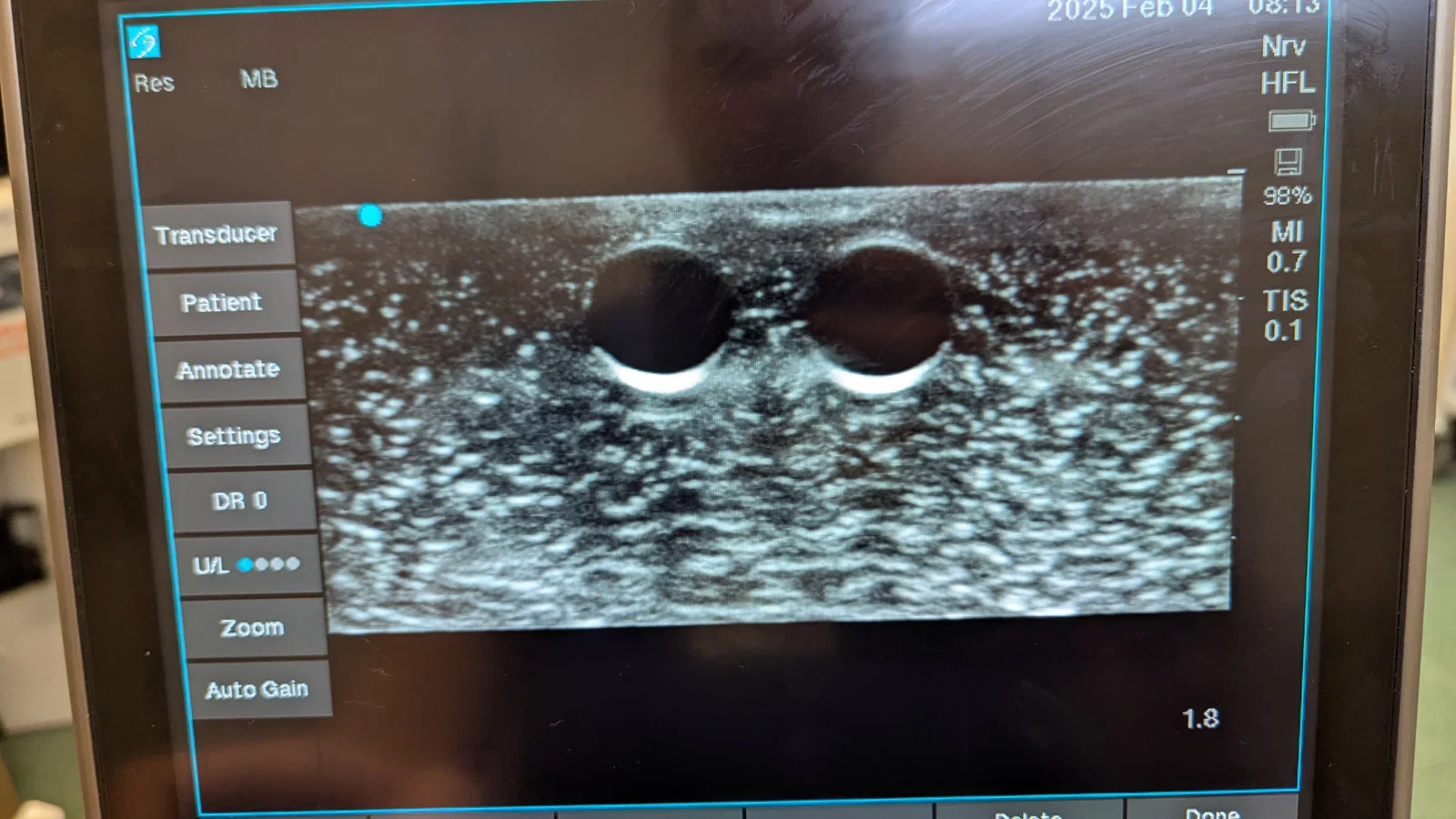

Phantom siêu âm đơn giản, chi phí thấp để luyện đặt cannula dưới hướng dẫn ultrasound. Vỏ hộp PETG 2 phần, dùng bóng bay chứa nước màu đỏ làm “mạch máu” mục tiêu; đổ gel agar để tạo môi trường quan sát và cảm giác chọc kim thực tế.
Mô tả

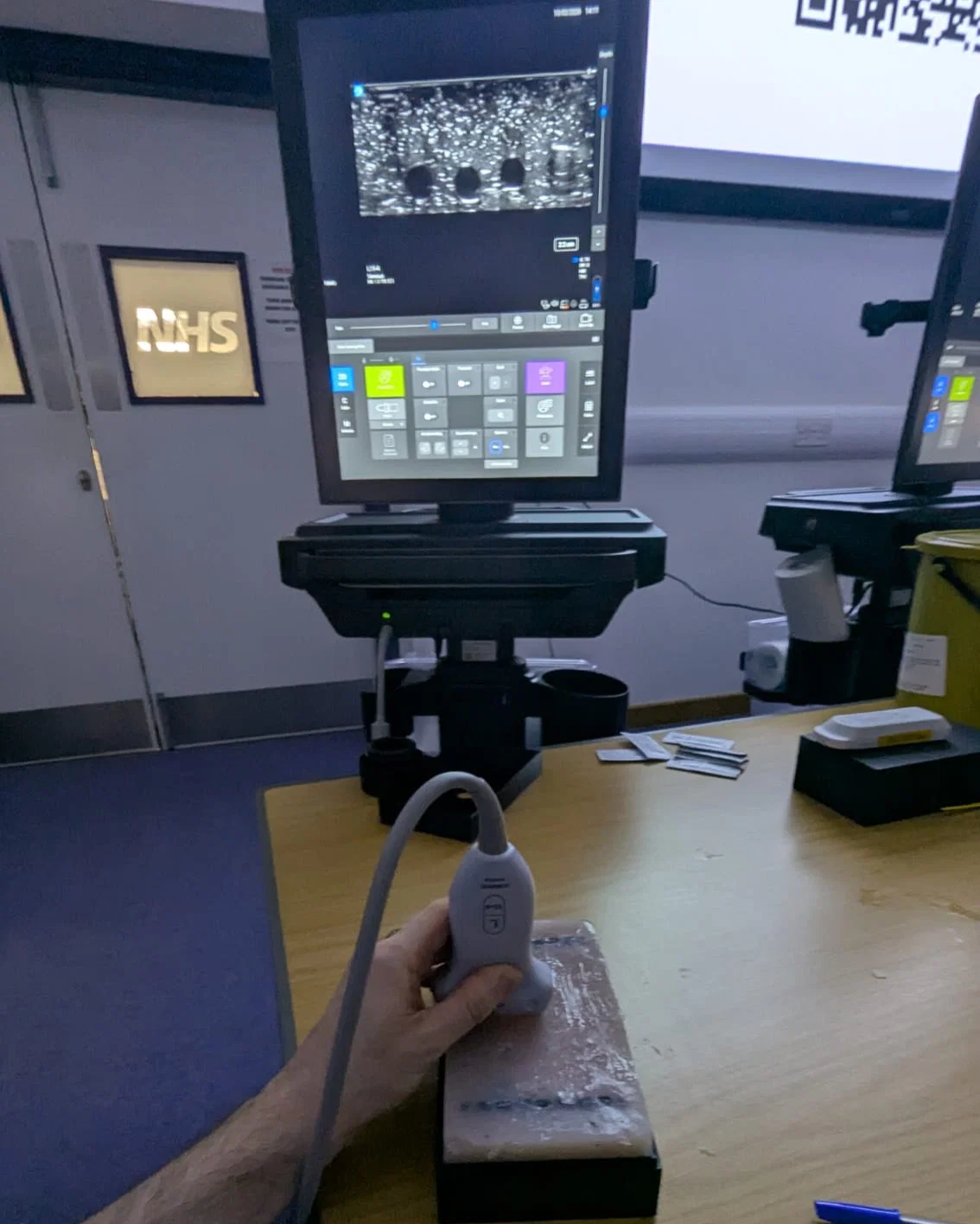

Một phantom siêu âm chi phí thấp để dạy kỹ năng đặt cannula dưới hướng dẫn của ultrasound.

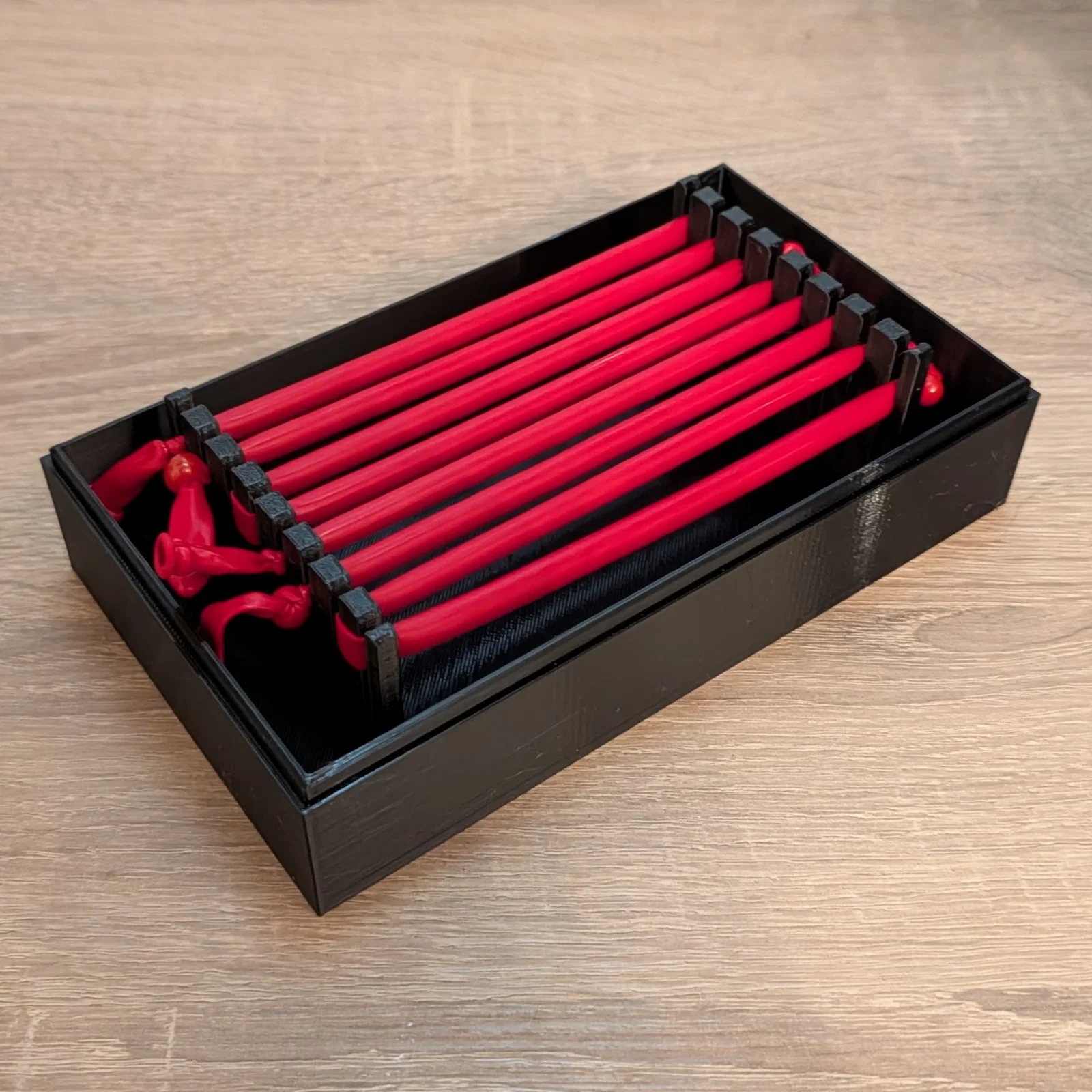

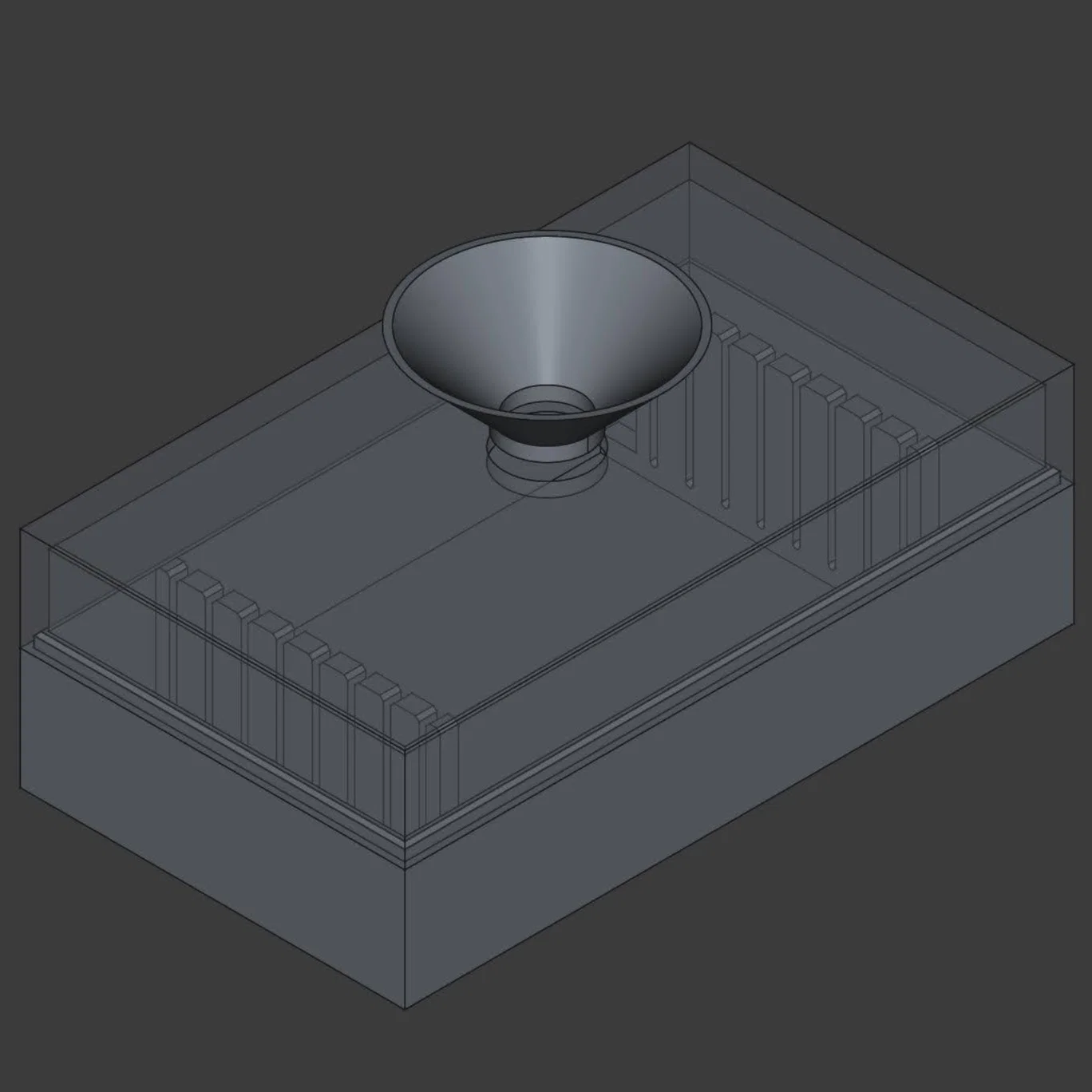

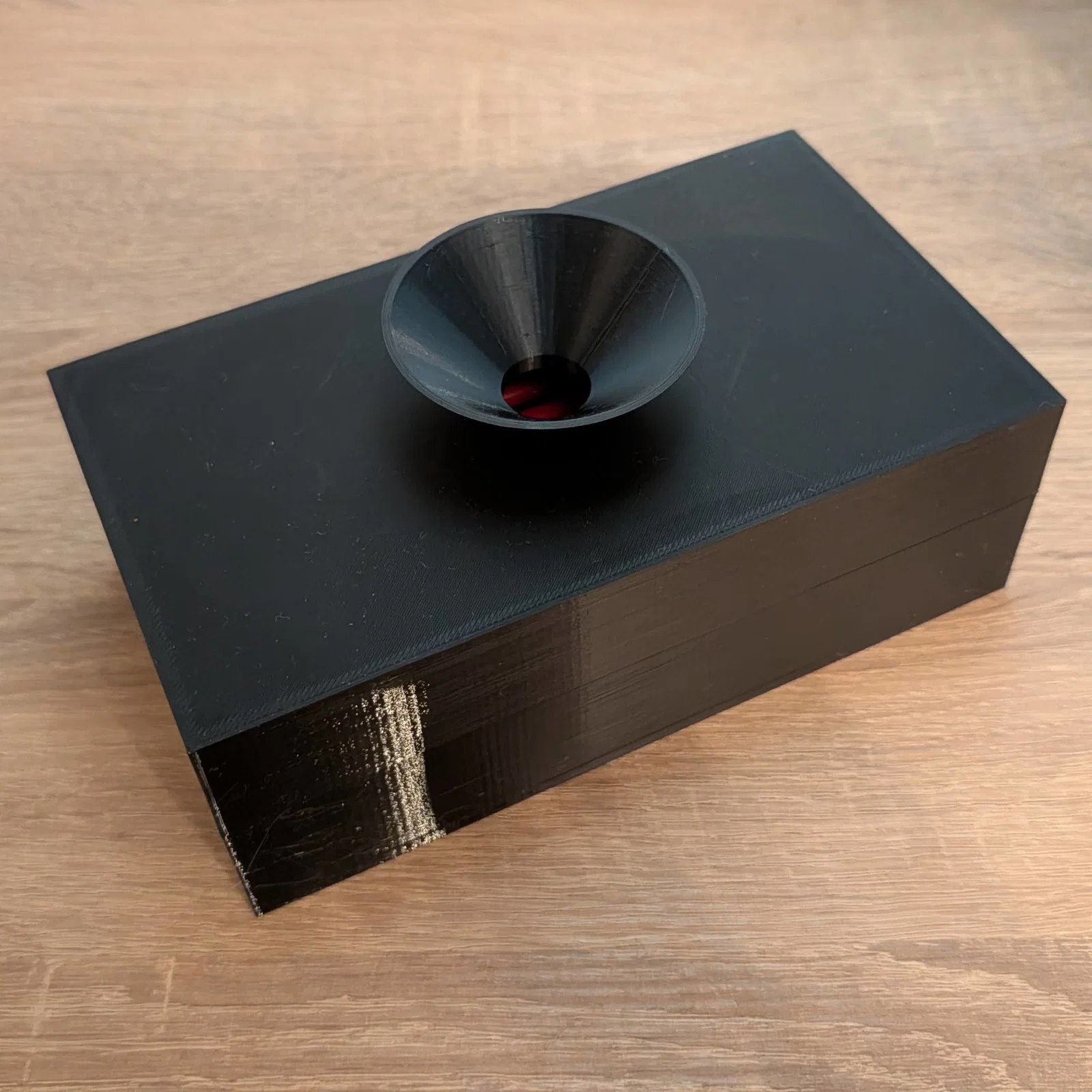

Phần vỏ là một hộp PETG gồm 2 phần. Nắp có lỗ rót để đổ gel agar vào; phần đáy giữ các “mục tiêu” bằng bóng bay đúng vị trí nhờ các chốt nhỏ. Bóng bay tiệc loại chưa bơm, được bơm nước pha màu thực phẩm đỏ, sẽ được quấn quanh các chốt và đóng vai trò như mạch máu mục tiêu — thành bóng tạo cảm giác cản kim giống thật, còn màu đỏ giúp thấy ngay hiệu quả trực quan khi chọc trúng.

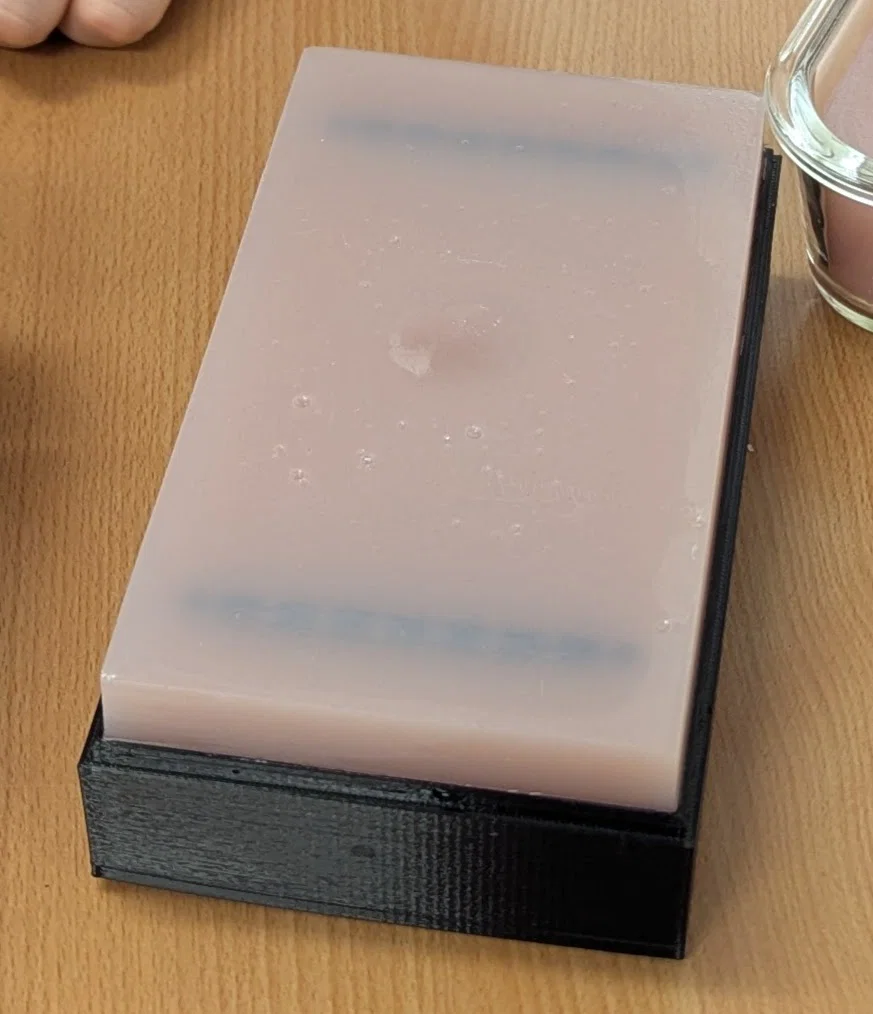

Đổ gel agar (5% agar theo khối lượng, bột mì thường để tạo ultrasound scatter, xanthan gum để tăng độ nhớt, màu thực phẩm đỏ), đun tới 90°C, để nguội xuống khoảng ~60°C rồi khuấy, sau đó rót vào và để đông qua đêm trong tủ lạnh. Khi gel xuống cấp, chỉ cần hòa tan và thay mới, tốn rất ít tiền.
Xem link để có thông tin thêm.
