Cơ cấu lái xe RC (RC Car Steering Mechanism)
Cơ cấu lái xe RC in 3D với thanh liên kết (linkage rod) nối 2 steering knuckle, giúp đánh lái mượt, chính xác và đồng bộ hai bánh. Tối ưu cho in FDM, dễ lắp với hệ lái dùng servo.
Mô tả

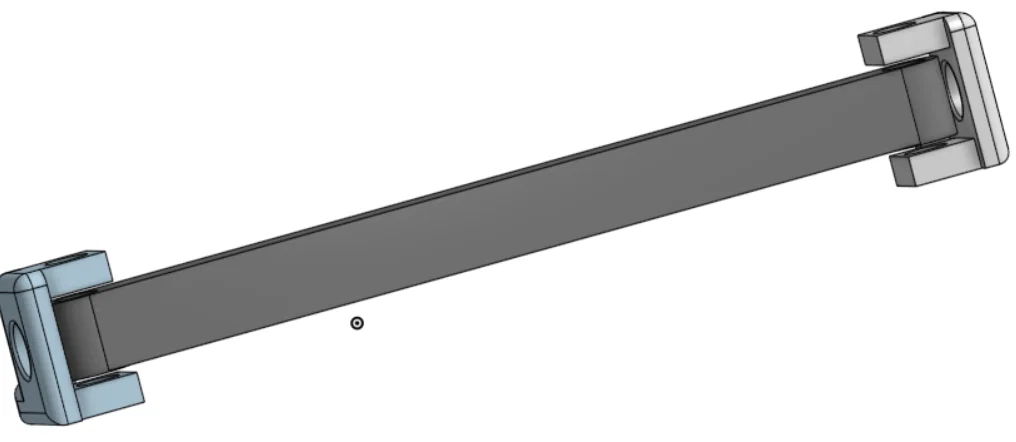

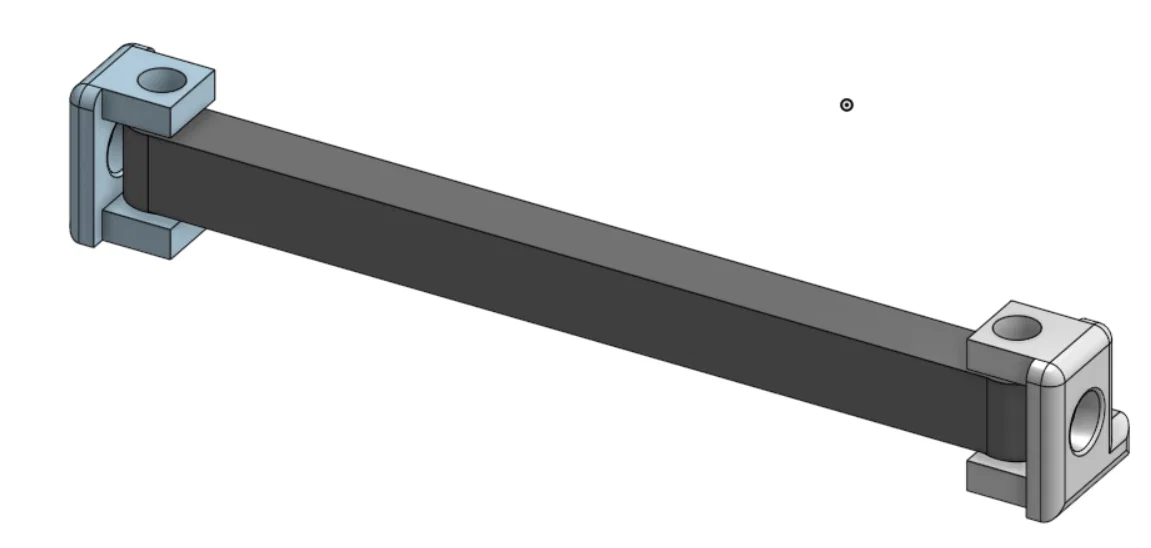

Đây là một cơ cấu lái xe RC được thiết kế riêng, có thanh liên kết (linkage rod) in 3D hoàn toàn, nối cả hai steering knuckle để đánh lái mượt, đồng bộ.
🧠 Tính năng thiết kế
-
Hệ liên kết 2 knuckle giúp góc lái trái/phải ổn định
-
Thanh lái trung tâm đảm bảo hành trình bằng nhau cho cả hai bánh
-
Hình học tối ưu để giảm rơ và điều khiển chính xác
-
Thiết kế nhẹ mà vẫn cứng cáp, cho hiệu năng ổn định
-
Dễ tích hợp với cụm lái dùng servo
🖨 Thông tin in
-
Tối ưu hoàn toàn cho in 3D FDM
-
Khuyến nghị:
-
Infill 20–40%
-
3–4 walls
-
-
Nên in thanh linkage rod nằm phẳng để đạt độ bền tối đa
🔩 Lắp ráp
-
Gắn thanh linkage rod vào cả hai steering knuckle
-
Nối servo horn vào một bên hoặc vào điểm lái trung tâm
-
Đảm bảo các khớp chuyển động trơn tru, không bị kẹt
-
Canh chỉnh để bánh xe thẳng khi servo ở vị trí trung tính
