Artifact Compass STALKER (có LED) – mô hình in 3D

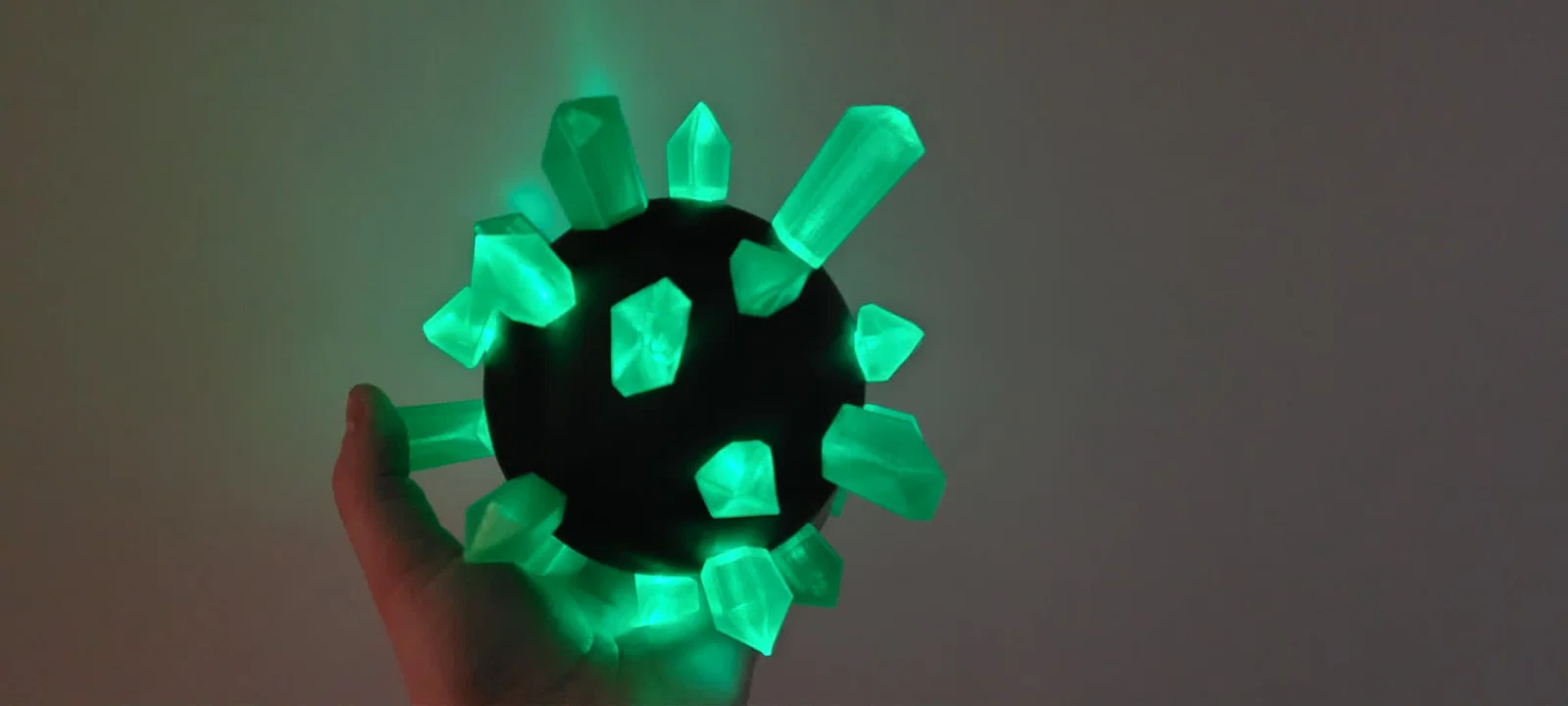

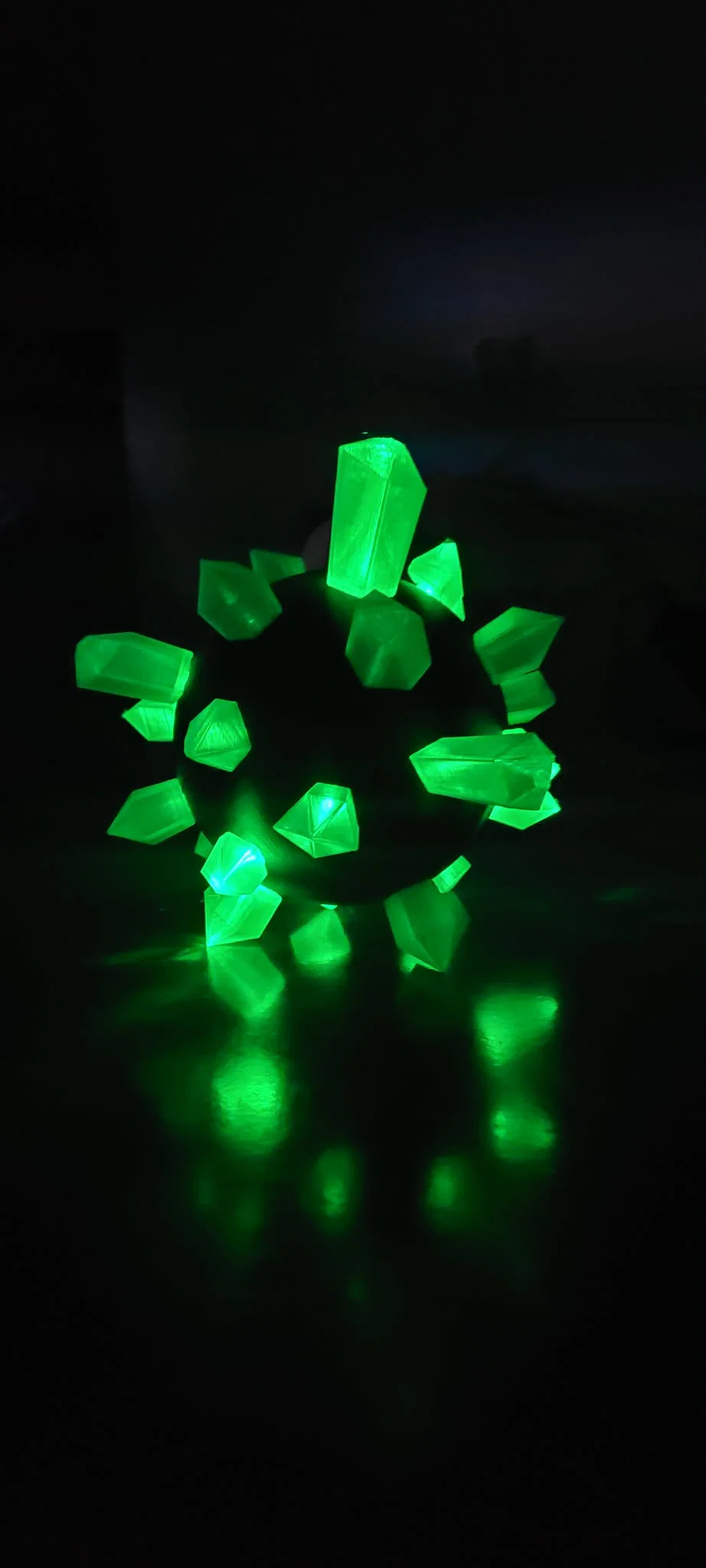

Đây là phiên bản Compass artifact theo kiểu của mình, nổi tiếng nhất trong S.T.A.L.K.E.R.: Clear Sky. Mình thiết kế với 2 mục tiêu: nhìn cho đúng chất trong game và để nó có thể phát sáng thật trên bàn làm việc.

Mẫu này được thiết kế để in theo từng phần, giúp sơn và lắp điện tử dễ hơn rất nhiều.

🛒 Linh kiện & Phần cứng

Bạn có thể chỉ in ra trưng bày là đủ đẹp rồi, hoặc chịu khó làm thêm chút xíu cho nó phát sáng thì “phê” hơn nữa :)

Dưới đây là danh sách linh kiện mình dùng cho bản build này:

• BLE beacon - Dùng để định vị artifact (không cần nếu bạn không định in thêm detector) - [LINK]

• 5V LED strip - Mình dùng màu xanh lá - [Link]

• Mạch sạc TP4056 - [Link]

• Công tắc Ss12F15G3-G7 (1P2T) - [Link]

• Dây điện (Cables) - có gì dùng nấy, miễn tiện là được.

• Pin 18650 - Mua tại chỗ cho tiện (thường tầm ~10USD ở các shop Vape). Mình dùng nam châm để nối, nhưng bên trong vẫn dư chỗ để dùng loại khay/holder - [LINK]

• Ốc M3x8 - không bắt buộc, nhưng mình khuyên dùng để ghép các phần insert lại cho chắc

🔧 Lắp ráp: Bản thường (Không điện tử)

Nếu bạn chỉ muốn một món prop tĩnh để trưng kệ, làm theo các bước sau:

1. In các phần: Kompass_bottom, Kompass_top và 26 Crystals (chọn bất kỳ trong 4 mẫu đính kèm)

2. Vặn phần top và bottom lại với nhau (lưu ý: ren LH nên bạn vặn theo chiều ngược lại so với bình thường)

3. Vặn các crystal vào ren - 9 cái từ phía trên và 9 cái từ phía dưới. Ren kiểu thường (RH), cẩn thận đừng siết quá mạnh kẻo gãy ren.

4. Đặt crystal vào vị trí - 8 crystal ở giữa không vặn ren, mà là dạng press-fit ép vào trong. Bạn có thể chấm chút keo ở đây.

💡 Lắp ráp: Bản LED / Phát sáng

Mình thiết kế khoang bên trong để chứa một bộ đèn cơ bản.

1. Chuẩn bị các phần: để mọi thứ trong tầm tay. Ép nhiệt 2 con insert M3 (heat pressed inserts) vào Insert_Top



2. Đấu nối điện tử: Mình dùng nam châm để nối với pin, nhưng vẫn đủ chỗ để nối qua battery holder. Nối B+ vào cực + của pin và B- vào cực - trên holder, hoặc vào các dây tương ứng như hình dưới.



3. Đấu công tắc: Từ Output - nối một sợi dây vào một chân của công tắc. Từ chân thứ hai của công tắc, nối dây vào 2 cực âm (negative) của LED (bạn sẽ phải gộp 3 sợi dây vào chung một mối nối). Sau đó gộp 2 cực dương (positive) của LED với Output + trên mạch sạc



4. Cố định linh kiện: Bắt mạch sạc vào vị trí bằng vài con ốc tự ren cho nhựa (self-tapping plastic screws), làm tương tự với công tắc (hoặc để vậy cũng được, vì lắp khá khít).



5. Vặn phần top và bottom lại với nhau



6. Dán LED vào ngàm/giá đỡ, đặt pin vào trong và nối lại (NHỚ NỐI DƯƠNG VỚI DƯƠNG + + VÀ ÂM VỚI ÂM - -)



7. Gạt công tắc, kiểm tra xem mọi thứ hoạt động đúng không



8. Lấy 2 nửa artifact và vặn xoắn lại với nhau (nhớ là ren trái, nên bạn cần vặn ngược chiều kim đồng hồ để đóng)





9. Vặn tất cả crystal vào, trừ 1 cái phía trên (ngay chỗ công tắc). Dùng tăm để gạt ON/OFF. Che lỗ lại bằng crystal còn lại.



10. Tán sáng (Light Diffusion): Để ánh sáng dịu và đều hơn, mình khuyên nhét một ít bông gòn hoặc mút tán sáng (diffusion foam) chuyên dụng vào bên trong các crystal.



🖨 Thiết lập in khuyến nghị

• Vật liệu: PLA cho phần vỏ, Translucent PLA/PETG cho các crystal.

• Layer Height: 0.15mm hoặc 0.2mm

• Supports: Cần, dùng auto settings.

• Outer lines: tối thiểu 2 (line width 0.4)

• Infill: 10-15% (Gyroid là ổn nhất cho độ cứng).

Chúc may mắn nha, Stalker. Đừng để mấy anomaly tóm được.

Nếu bạn thích mẫu này, cân nhắc up một bản make giúp mình nhé! Mình rất muốn coi phiên bản bạn làm ra trông thế nào.
