Bộ Courier Chess chuẩn kích thước thật – bàn 2 mảnh tùy chọn

Phiên bản đúng kích thước của bộ Courier Chess Set cờ vua Đức thời trung cổ của mình, có thể in thành hai nửa giống hệt nhau và khớp liên kết với nhau để tiện sản xuất khổ lớn trên print bed 270x270mm. Nhờ vậy, kích thước nằm trong khoảng lịch sử chính xác, với ô cờ 32mm.

Mình đang chờ giao một cuộn filament màu tan để in cái bàn cờ này.

Mình cũng kèm theo một mẫu một mảnh kích thước tương đương, nhưng sẽ cần print bed 270x400mm.

Trò chơi

Cờ vua không phải lúc nào cũng chơi theo luật chính thống hiện đại. Một cột mốc đáng chú ý trong quá trình tiến hóa của cờ vua là trò Courier Chess của Đức vào thế kỷ 12, người Đức gọi là Läuferspiel hoặc Kurierspiel (“Trò của những người chạy”). Đây chính là phiên bản được khắc họa trong bức tranh nổi tiếng năm 1508 của Lucas van Leyden, "The Game of Chess". Chơi vui lắm!

Luật chơi

Cả thuật ngữ tiếng Pháp courier lẫn tiếng Đức läufer đều chỉ “runner”, một quân đi chéo nhanh (trượt theo đường chéo) mà ngày nay mình gọi là “bishop”. Đây là phiên bản cờ vua đầu tiên xuất hiện loại quân như vậy. Courier Chess còn có thêm safe, fool và archer để làm trò chơi vui và biến hóa hơn. Nghe đã thấy chất rồi.

Vấn đề là bàn cờ 8x12 kiểu “widescreen” và các quân bổ sung để chơi trò này trong vài thế kỷ gần đây khá khó kiếm. Nhưng có 3D printer thì giải quyết được.

Ghi chú thiết kế

Mục tiêu của mình là làm ra bản tái dựng Courier Chess thời trung cổ sát lịch sử nhất có thể, nhưng vẫn thực tế để in được với bàn cờ 2 mảnh trên print bed 270x270mm.

Bàn cờ gồm hai nửa giống hệt nhau, khớp liên kết dạng bi-rãnh (ball-and-groove joints). Khi lắp lại, kích thước là 262 x 390 x 5mm. Mẫu được in úp mặt (face-down) để bề mặt mịn và đồng đều y như mặt print bed. Mình dựng model này bằng script OpenSCAD.

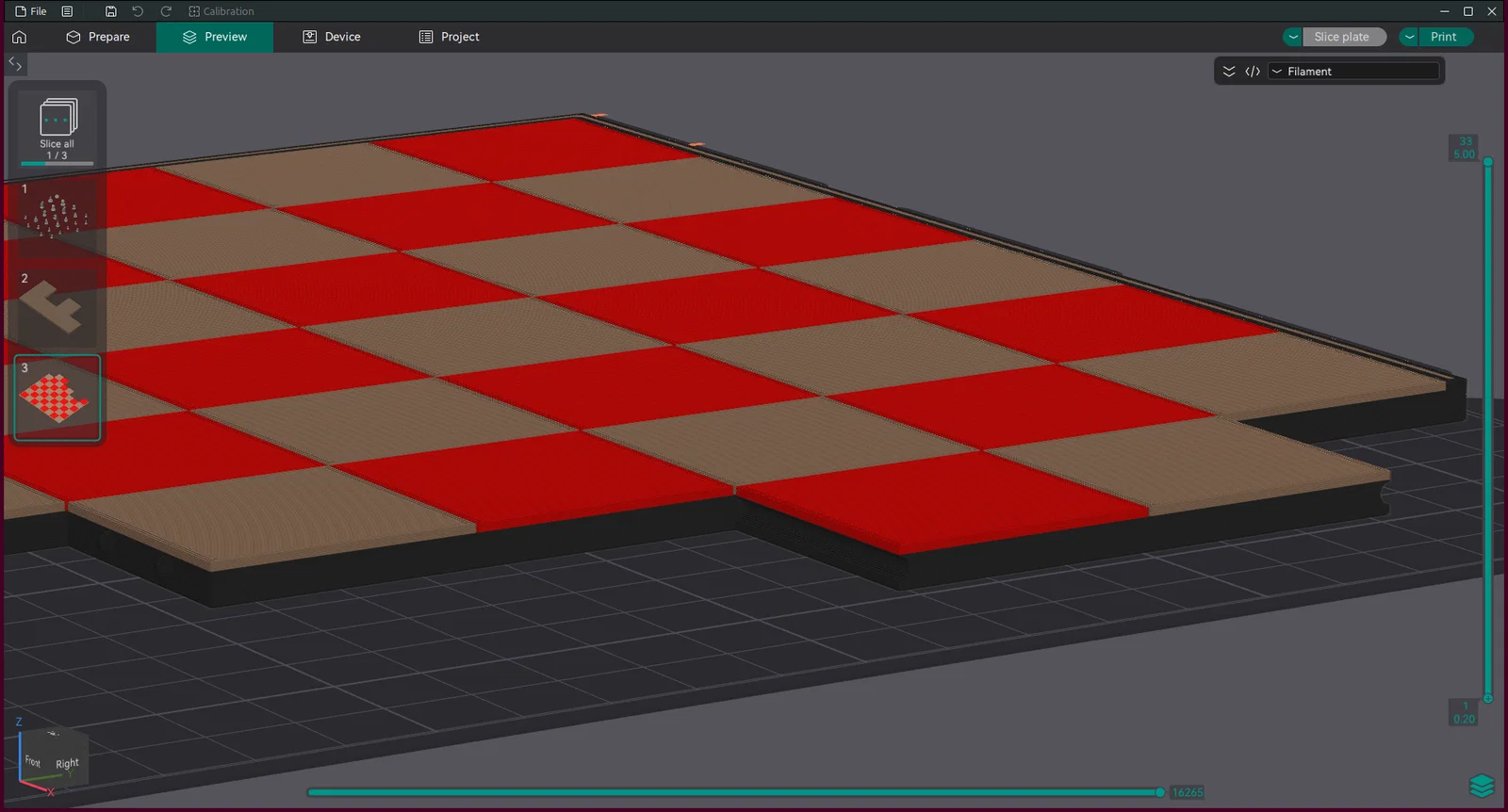

Mình có cung cấp project Snapmaker Orca gồm: toàn bộ đạo quân Courier Chess 25 quân (kèm thêm 1 queen để phong cấp) ở plate 1, bài test độ khít (fitment test) ở plate 2, và nửa bàn cờ ở plate 2. Nếu bạn dùng slicer khác Snapmaker Orca, có thể bạn sẽ cần chọn lại màu.

In một bộ trắng và một bộ đen. Nhớ in fitment test trước khi in hai nửa bàn cờ, phòng trường hợp bạn cần chỉnh clearance.

Tổng thời gian in project này khoảng 13.5 giờ. Không cần supports. Do hình dáng các quân vốn ổn định hơn quân cờ kiểu Staunton hiện đại, nên cũng không cần nhét tạ/weighting. Lưu ý quân king gồm hai phần, cần ép dính lại sau khi in.

Thiết lập in gợi ý

• Global

  • Material: PLA

  • Print bed: Textured PEI

  • Nozzle Soze: 0.4mm

  • Layer Height: 0.15mm

  • Walls: 2

  • Walls on Top Layer: 1

  • Wall Generator: Arachne

  • Infill: 15% Cross Hatch

  • Prime Tower: None

• Plate 1 - Chessmen

  • Walls: 3

  • Seam Position: Random

  • Top Infill: Concentric

  • Outer Brim: 5mm để khỏi bị trượt lung tung

  • Brim-object gap: 0.2mm để dễ gỡ

• Plate 3 - Board

  • Squares

    • Bottom surface pattern: Monotonic Lines

  • Frame

    • Bottom surface pattern: Concentric

• Colors

  • White army in ivory

  • Black army in coal

  • Dark squares in burgundy

  • Light squares in malt clay

  • Frame in malt clay with coal-black walls

Credits

Cả bàn cờ lẫn quân cờ đều dựa theo bức tranh của van Leyden. Thể tích mỗi quân cờ được làm gần như tỉ lệ với giá trị của quân đó. Phần bàn cờ mình tự dựng bằng OpenSCAD. Model quân cờ của Victronix, được đưa vào với sự cho phép của cô ấy ở tỉ lệ 75% so với bản gốc.
