Bộ cờ Courier Chess du hành – trò trung cổ, cỡ gọn mang theo

Trò chơi

Cờ vua không phải lúc nào cũng được chơi theo đúng luật hiện đại như bây giờ. Một dấu mốc đáng chú ý trong quá trình tiến hoá của cờ vua là trò Courier Chess của Đức vào thế kỷ 12, người Đức gọi là Läuferspiel hoặc Kurierspiel (“trò của những người chạy”). Đây chính là phiên bản được khắc hoạ trong bức tranh nổi tiếng năm 1508 của Lucas van Leyden, “The Game of Chess”. Với courier, archer, một sage và một fool, nghe sao thì nó “đã” y vậy.

Luật chơi

Vấn đề là bàn cờ 8x12 kiểu “widescreen” và các quân cờ bổ sung để chơi trò này trong vài thế kỷ gần đây khá là khó kiếm. Nhưng có máy in 3D thì chuyện đó giải quyết được.

Ghi chú thiết kế

Mục tiêu của mình là làm ra một bản tái dựng Courier Chess thời trung cổ sát lịch sử nhất có thể trong phạm vi thực tế, với một bàn liền khối in vừa trên print bed 270x270mm. Mỗi ô cờ kích thước 21.5mm. Nếu bạn muốn bản lớn hơn, xem thêm bộ Actual-Size Courier Chess Set của mình — có tuỳ chọn in cái bàn khá rộng đó thành 2 phần.

Bàn này rộng 262mm, chừa vừa đủ mép cho các động tác spiral z-hop. Bàn được in úp mặt xuống để bề mặt mịn và đồng đều như chính mặt print bed. Mình dựng mẫu bằng script OpenSCAD dạng parametric, nên thực ra có thể dùng để tạo lưới caro với bất kỳ số hàng (ranks) và cột (files) nào, không chỉ 8x12.

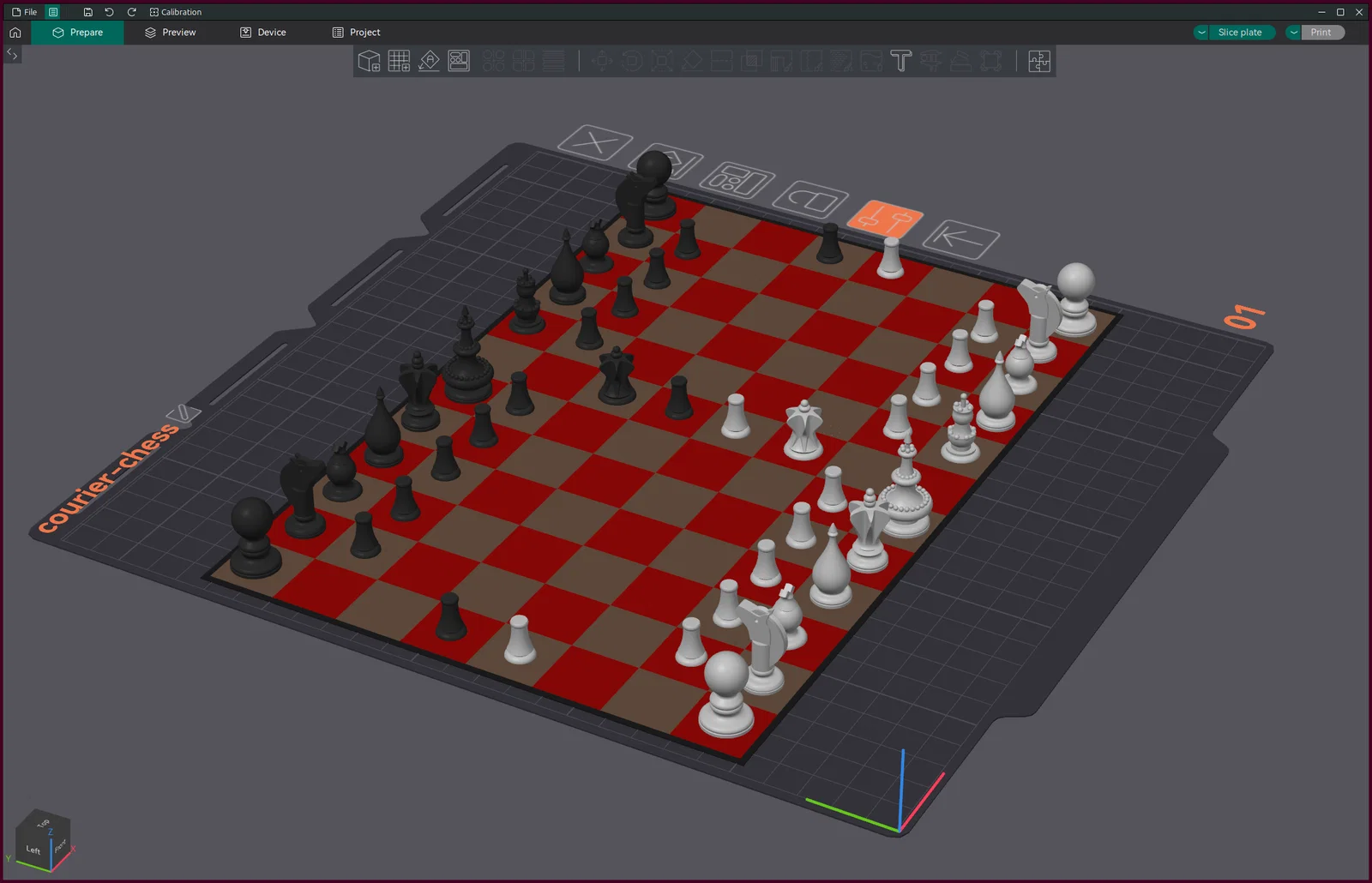

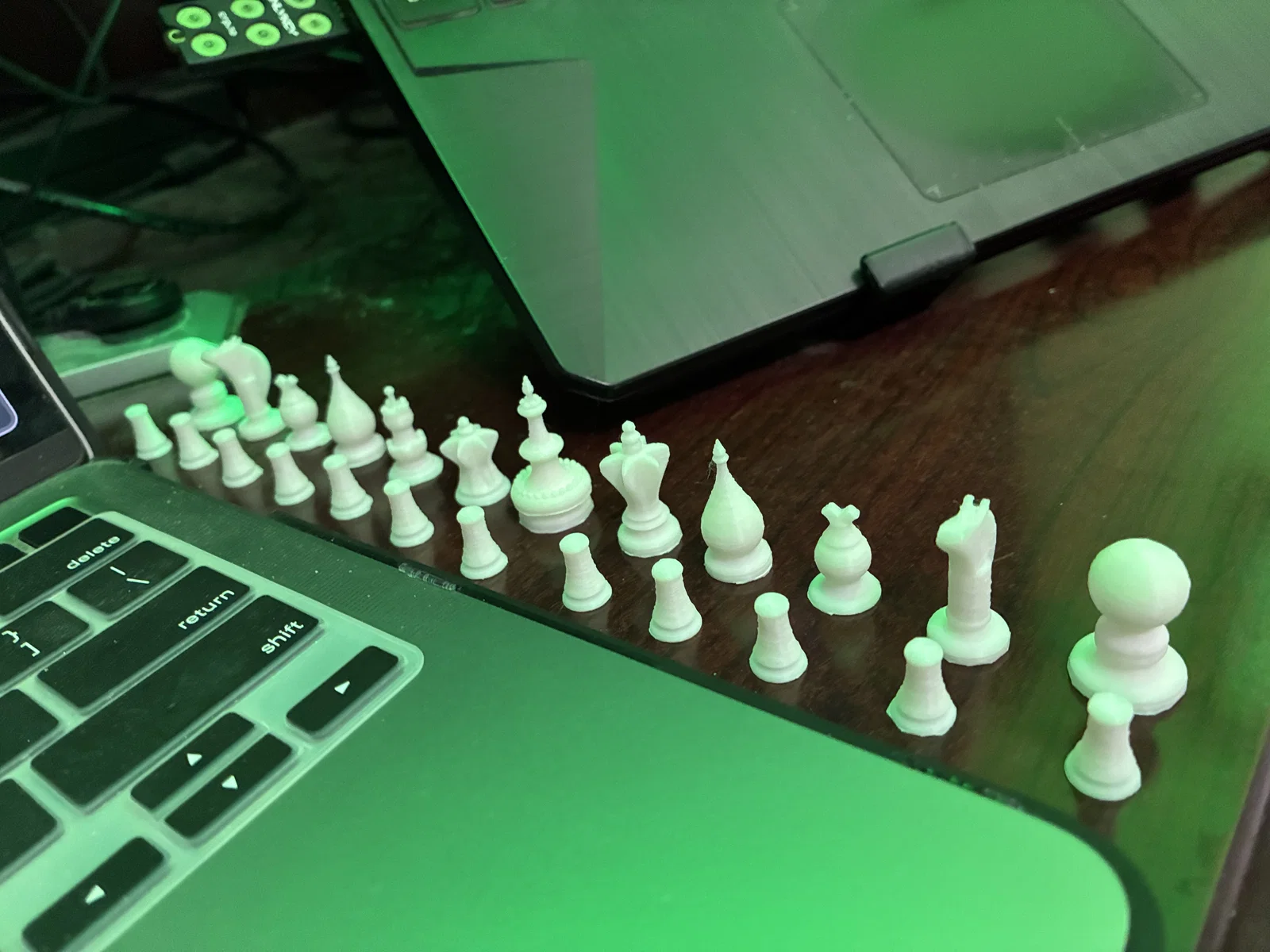

Mình có kèm một project Snapmaker Orca gồm đầy đủ “quân đội” Courier Chess 25 quân (có thêm 1 queen để phong cấp) ở plate 1 và một bàn 8x12 đầy đủ ở plate 2. In plate 1 hai lần: một lần màu trắng và một lần màu đen. Mỗi bộ mất khoảng 1 tiếng rưỡi. Không cần supports. Vì hình khối vốn ổn định hơn so với quân cờ kiểu Staunton hiện đại, nên cũng không cần đổ chì/weighting. Lưu ý: quân king gồm 2 phần, cần lắp ráp sau khi in.

Sau đó in plate 2: một bàn cờ nhiều màu (multicolor) liền khối. Phần này mất khoảng 5 tiếng. Nếu bạn dùng slicer khác Snapmaker Orca, có thể sẽ cần chọn lại màu.

Thiết lập in gợi ý

• Global

  • Nozzle Size: 0.4mm

  • Layer Height: 0.15mm

  • Walls: 3

  • Walls on Top: 1

  • Wall Generator: Arachne

  • Seam Position: Random

  • Infill: 15% Cross Hatch

  • Prime Tower: None

• Plate 1 - Chessmen

  • Top Pattern: Concentric

  • Outer Brim: 5mm để chúng không bị trượt

  • Brim-object gap: 0.2mm để tách ra cho dễ

  • King

    • XY Compensation: 0.05mm cho các đường viền & lỗ, để làm dày thêm phần trục mảnh

Credits

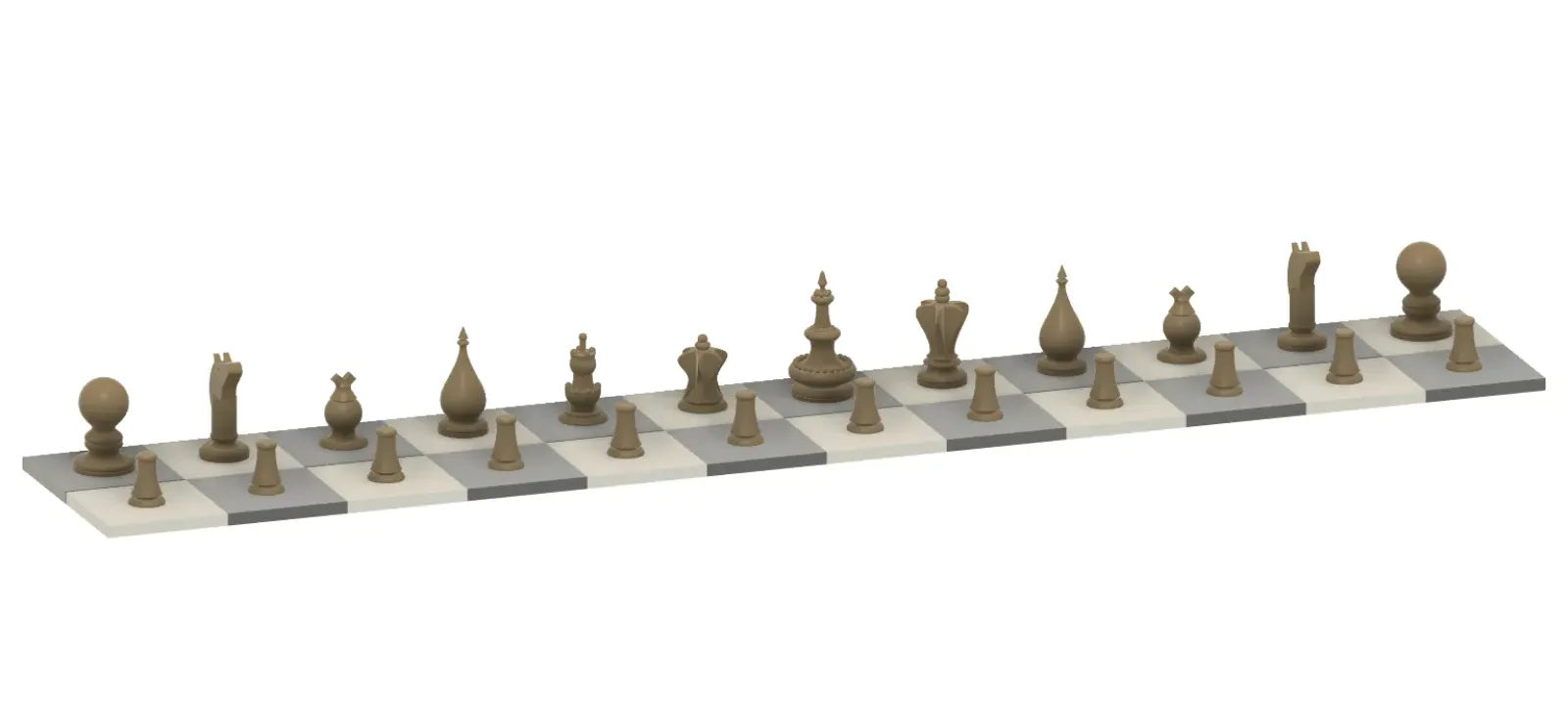

Cả bàn lẫn bộ quân cờ đều dựa trên bức tranh của van Leyden. Thể tích mỗi quân cờ được làm gần như tỷ lệ với giá trị của nó. Mình tự dựng mẫu bàn cờ. Các model quân cờ do Victronix thực hiện, được đưa vào đây với sự cho phép của cô ấy ở mức 60% so với scale gốc.
