Killer Instinct Dual MOD

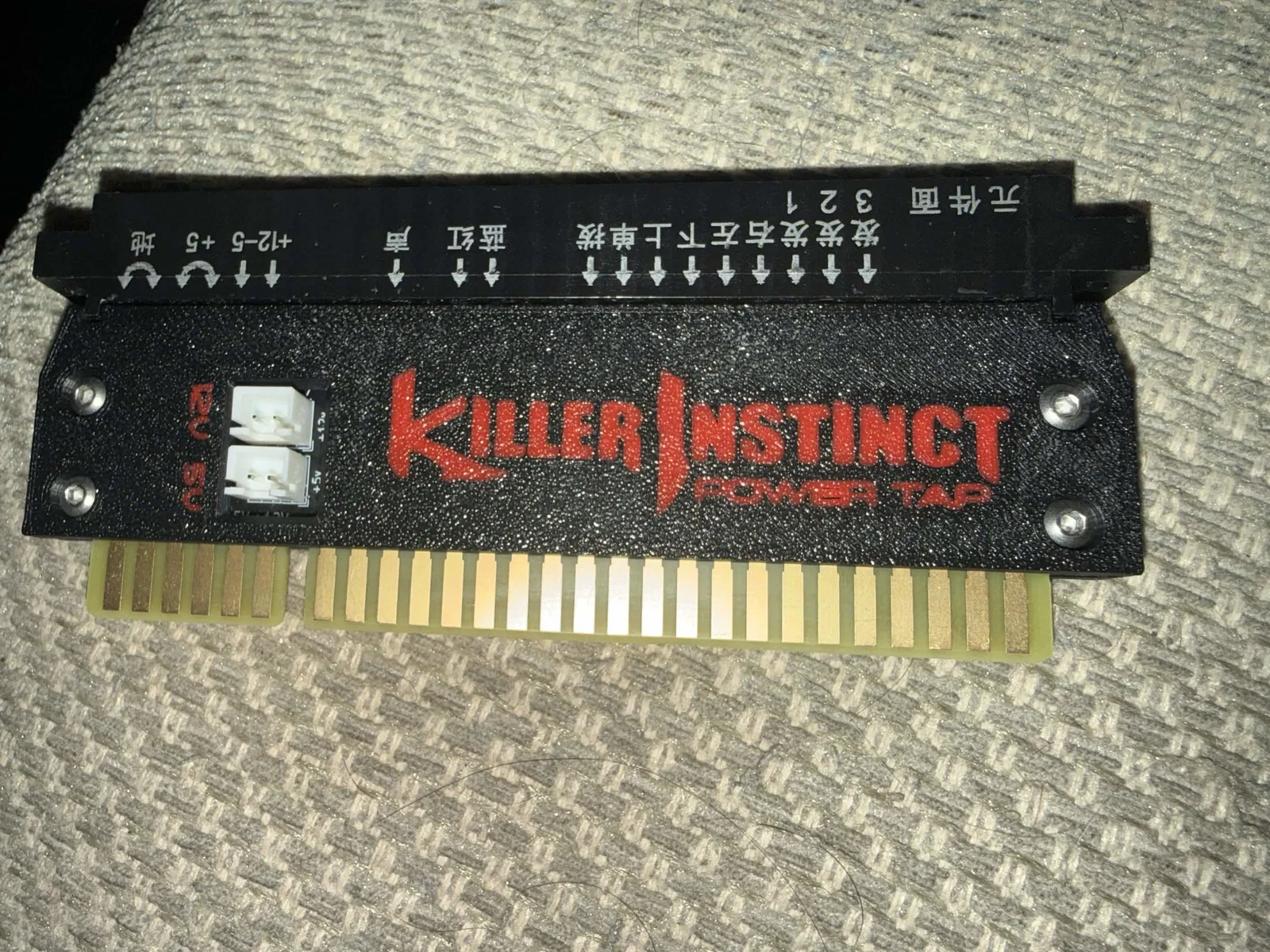

Đây là bộ file Open Hardware KI Dual đầy đủ kèm hướng dẫn để làm và cài đặt mod Killer Instinct Dual lên PCB KI1 Arcade. Mình tự thiết kế lại toàn bộ file in 3D cho từng vị trí lắp đặt từ đầu, nhằm giúp việc cài mod gọn gàng hơn, không để linh kiện “lủng lẳng”, và có luôn vỏ cho phần power tap. Bạn sẽ có các bản in có logo và các bản khác để trống. Cái tool đo đạc chỉ để giúp cắt header 15pin và 16pin cho dễ. Chỉ cần trượt thanh pin header vào, bạn sẽ thấy vị trí nên dùng kềm cắt (side cutters) để cắt đúng chiều dài và đúng số lượng cần cho từng cái.

Hướng dẫn khá đầy đủ. Mình có nhờ vài người xem lại, và có một người đã làm thử một lần cài đặt nên mình nghĩ sẽ ổn. Bản Kit Edition là bản rút gọn cho những bạn đã mua kit từ mình. Vì kích thước tài liệu khá lớn nên mình không có cách gửi hướng dẫn kèm theo. Các kit này chỉ làm một đợt duy nhất do một số linh kiện có yêu cầu số lượng đặt tối thiểu. Xem thêm thông tin trên diễn đàn Arcade Projects.

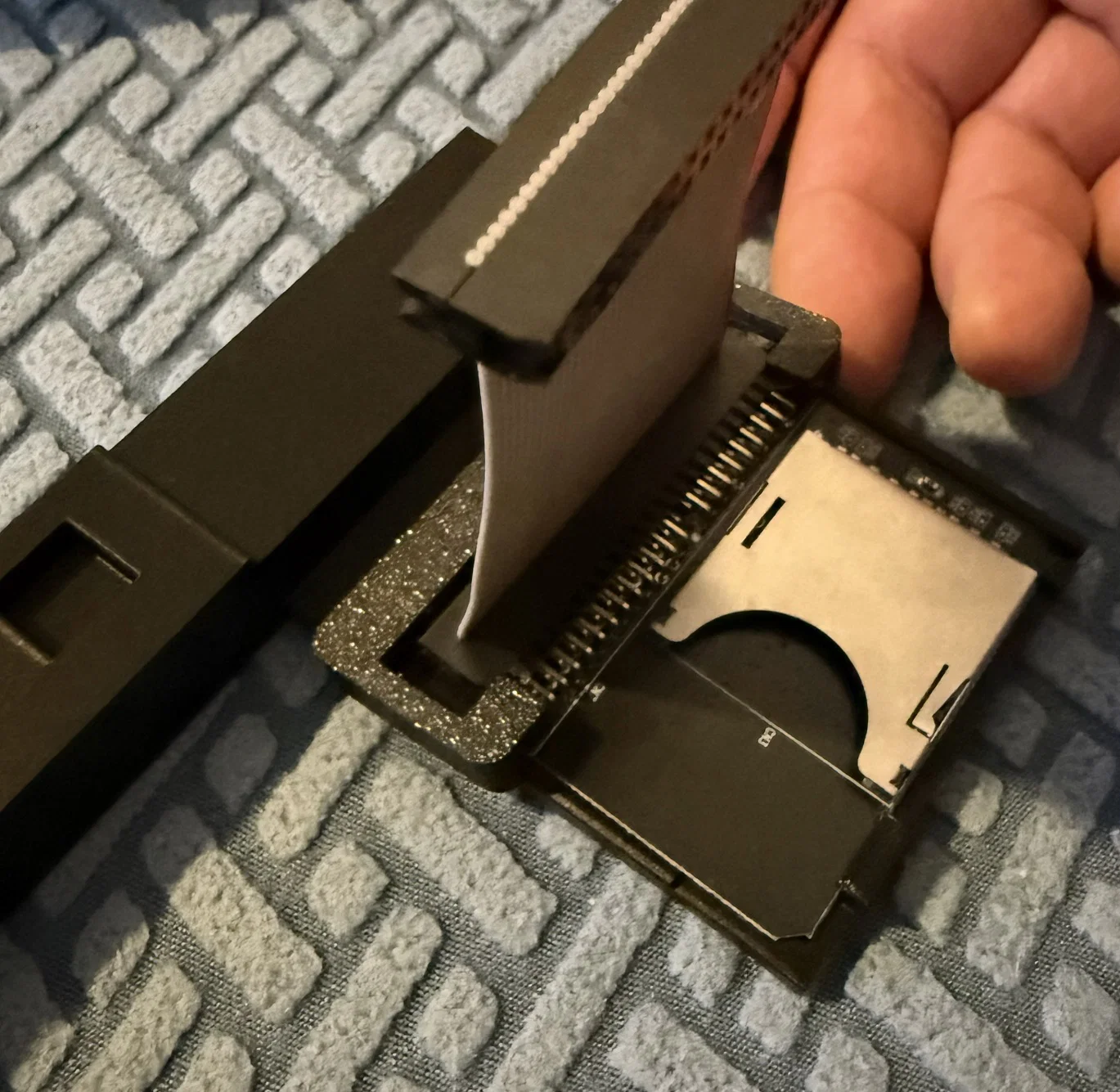

Khuyến nghị in: CF Mount Print - Mình khuyên in theo chiều dọc để giảm support tối đa. Vẫn cần support, nhưng sẽ ít hơn so với in nằm phẳng.

Switch Mount Cover và Switch CF Clip - In nằm phẳng, không cần supports.

Các phần còn lại - đã được xoay sẵn đúng hướng để in tối ưu, không cần supports.
