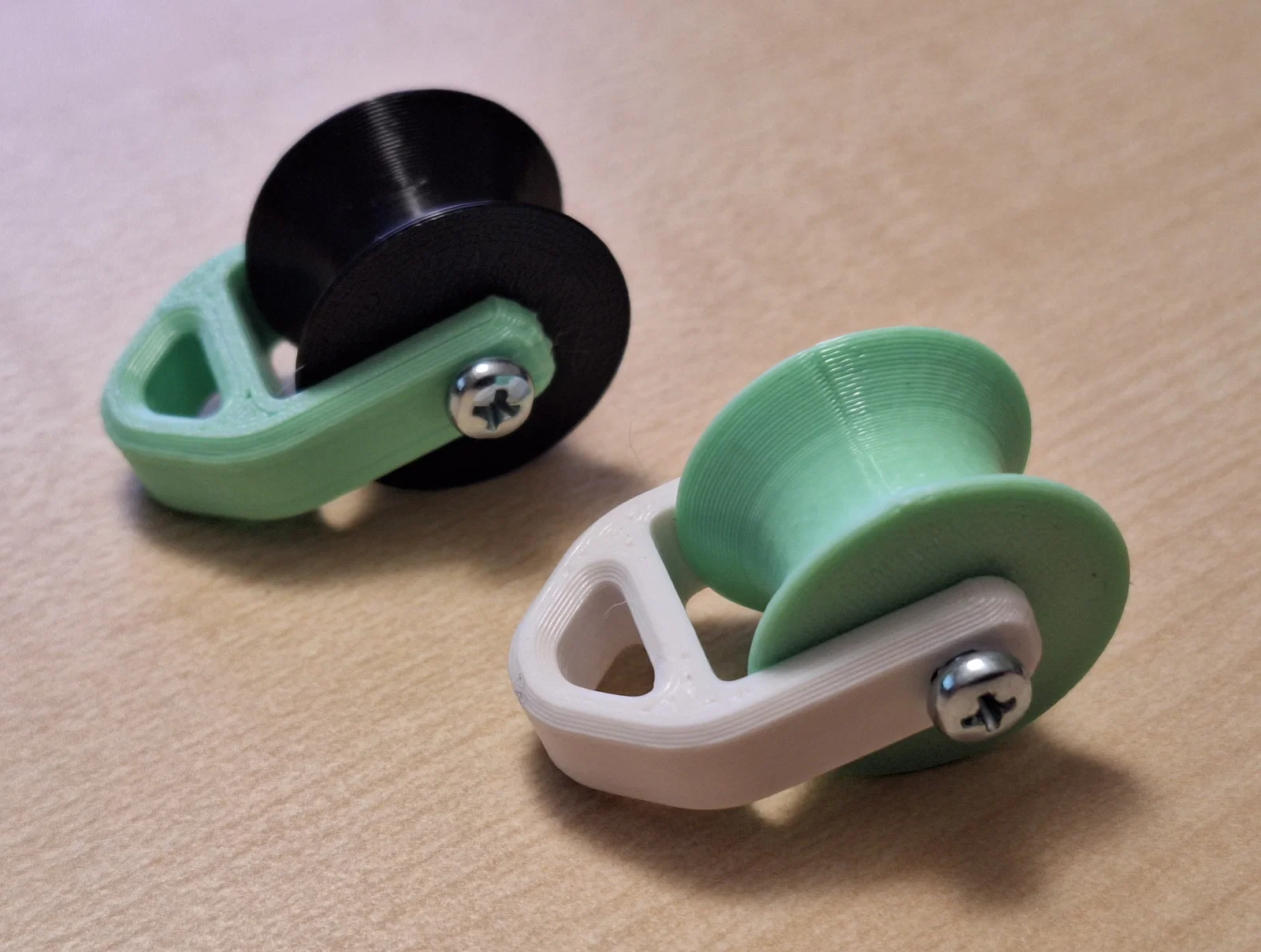

Ròng rọc dây cáp (Cable pulley)
Ròng rọc được thiết kế để dẫn dây anten vô tuyến nghiệp dư lên cao, giúp dây tự điều chỉnh vị trí. Bạn có thể tận dụng thiết kế này cho bất kỳ nhu cầu sử dụng nào khác trong cuộc sống.
Mô tả
Bạn chỉ cần in cả hai bộ phận theo đúng hướng như trong file tải lên. Mình khuyên bạn nên dùng chất liệu PETG, vì bạn sẽ cần bắt hai con ốc M3 (lý tưởng nhất là loại dài 8mm, nhưng 6mm vẫn ổn và 10mm cũng dùng được) vào phần trục quay (spinner). Ốc sẽ tự tạo ren khi vặn vào vật liệu và tự giữ chặt sau khi lắp. Cách này dùng với PLA sẽ không được hiệu quả bằng.
Mình rất muốn biết bạn dùng nó cho mục đích gì. Mặc dù thiết kế này khá đa năng, nhưng ban đầu mình tạo ra nó để dẫn dây anten vô tuyến nghiệp dư (amateur radio wire antenna).
Vì muốn đảm bảo dây anten không bị kẹt giữa khung và trục quay, mình đã thiết kế dung sai khá khít. Nếu trục quay không xoay trơn tru, bạn cứ chà nhám nhẹ cả hai bộ phận hoặc đơn giản là giảm chiều cao (trục Z) của trục quay trong slicer xuống còn 90-95% để tạo thêm độ rơ nhé.
Chúc các bạn in ấn vui vẻ!
