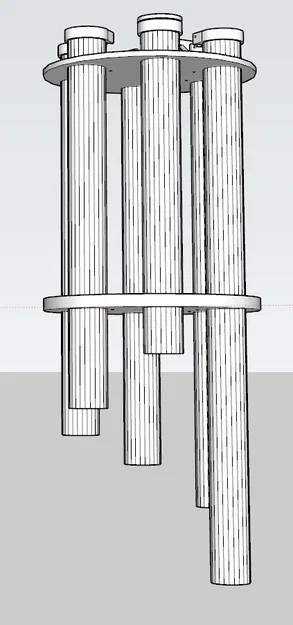

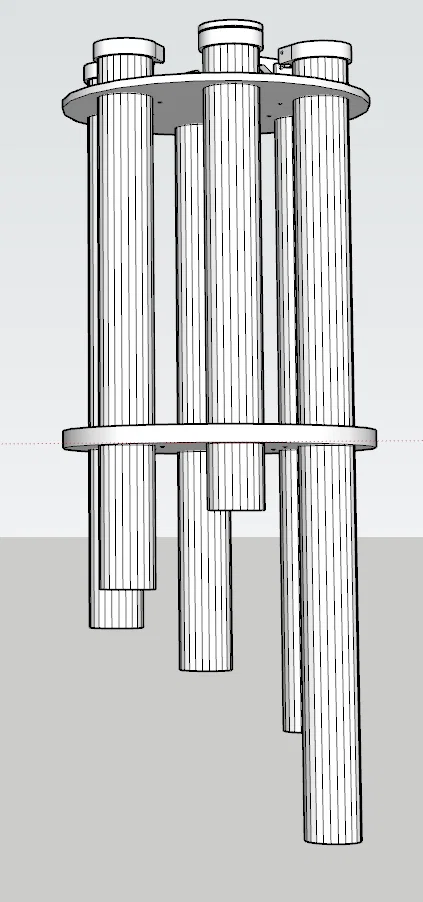

Lấy cảm hứng từ nhạc cụ Tubulum của nhóm Blue Man Group, mẫu chuông gió này sử dụng các đoạn ống nhựa PVC với độ dài khác nhau để tạo ra âm thanh du dương.

Cách làm rất đơn giản: chuẩn bị dây cước, máy in 3D, 6 con ốc vít, keo epoxy và một chút thời gian rảnh. Tất cả các bộ phận đều được thiết kế để lắp khớp (friction fit), ngoại trừ các tấm gõ (flappers).

Thứ tự in:

  • 2x Khung (Frame)
  • 6x Vòng cổ (Collars)
  • 6x Tấm gõ (Flaps)
  • 6x Miếng đệm (Pads - nên in bằng nhựa TPU)
  • 1x Bộ phận hứng gió (Windcatcher)
  • Trong lúc đợi in, bạn hãy ra cửa hàng vật liệu xây dựng mua hai ống nhựa PVC trắng loại 1 inch, dài 72 inch (giá khoảng $5 USD mỗi ống).

Chiều dài các ống:

  • C4 (261 Hz): ~24-25 inch
  • D4 (293 Hz): ~22 inch
  • E4 (329 Hz): ~20 inch
  • F4 (349 Hz): ~19 inch
  • G4 (392 Hz): ~17 inch
  • A4 (440 Hz): ~15 inch

Hướng dẫn lắp ráp:

  • Lắp các đoạn ống đã cắt vào phần khung phía trên.
    • Đầu ống nên cao hơn khung khoảng 30mm.
    • LƯU Ý: Tất cả các ống phải bằng nhau ở phía trên.
  • Lắp các ống vào khung phía dưới.
    • Phần đáy của ống ngắn nhất nên thấp hơn khung khoảng 30mm.
  • Dán miếng đệm vào phần lõm của mỗi tấm gõ.
  • Lắp vòng cổ lên đỉnh mỗi ống.
    • Lắp tấm gõ lên trên mỗi vòng cổ và cố định bằng ốc vít.
    • LƯU Ý: Đảm bảo tấm gõ có thể chuyển động tự do.
  • Buộc một sợi dây cước vào mỗi tấm gõ và luồn dây qua các lỗ nhỏ trên khung trên và khung dưới.
  • Buộc tất cả các đầu dây cước lại với nhau và cố định vào bộ phận hứng gió.
  • Gắn một móc treo vào khung trên cùng và treo ở nơi có gió.

Lưu ý: Dự án này hiện mới chỉ ở dạng ý tưởng lý thuyết. Máy in của mình đang bận việc khác nên mình chưa có cơ hội để kiểm tra thực tế.
