Lưới xích linh hoạt FlexMesh 1.0 cho in 3D

Cập nhật: Bây giờ hãy xem FlexMesh 2.0 mà đưa FlexMesh lên một tầm cao mới.

FlexMesh gợi ý một vài cách thú vị để suy nghĩ bên ngoài khuôn khổ khi thiết kế cho các máy in 3D ngày nay.

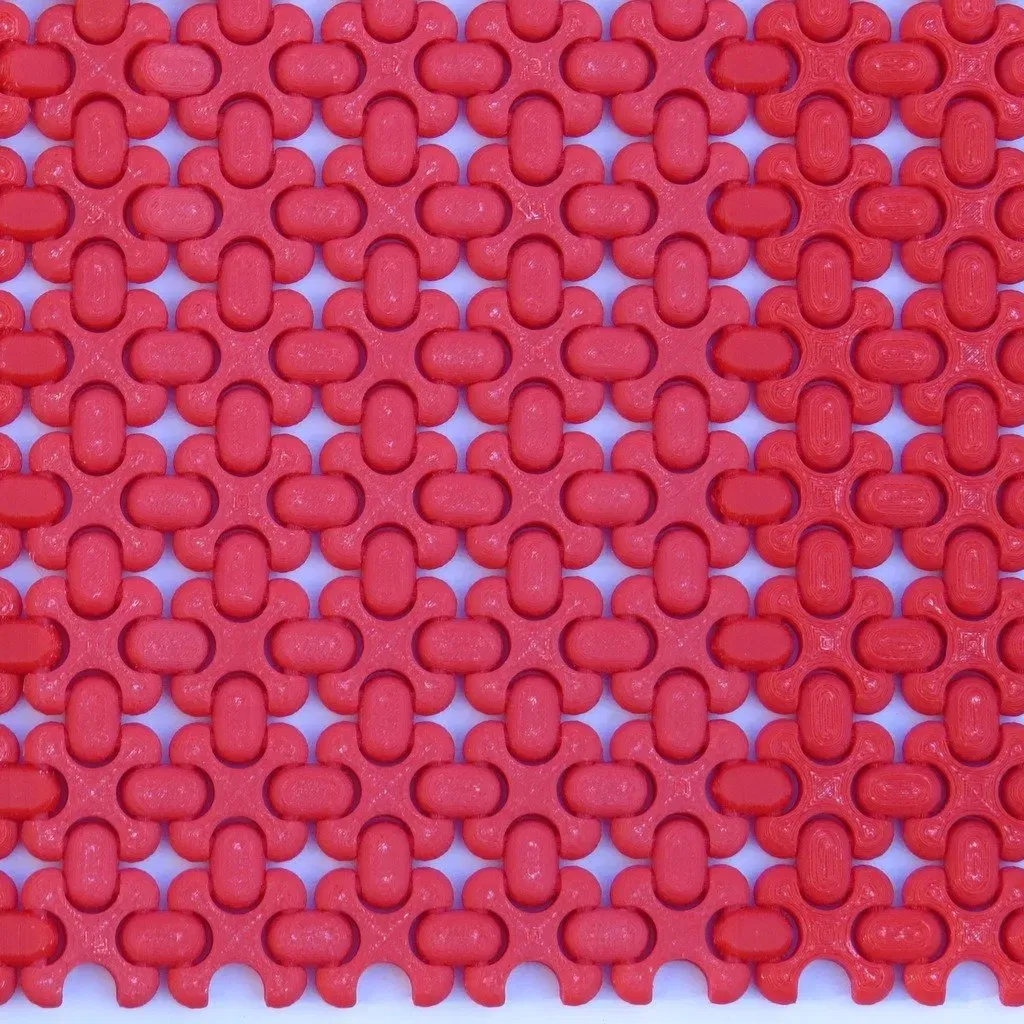

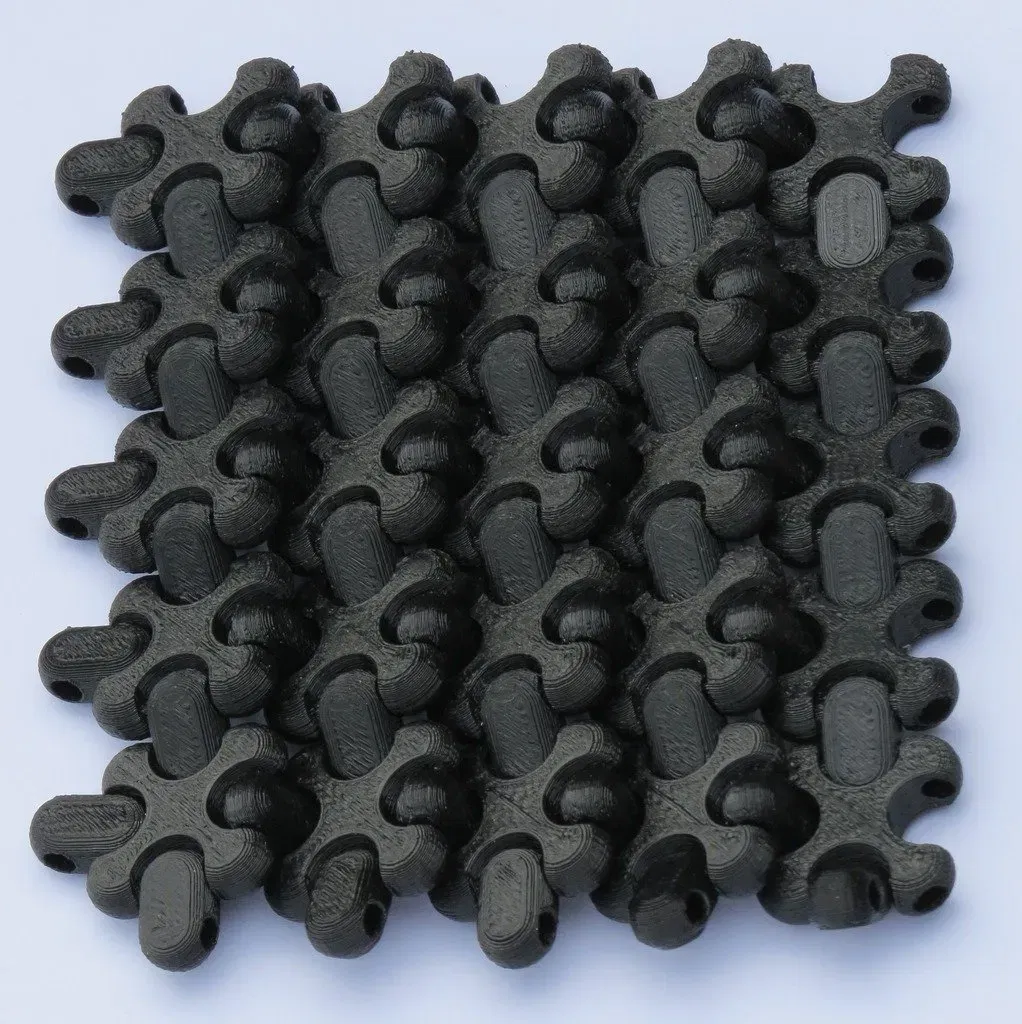

• Nhựa khá cứng, nhưng với hình học thích hợp, một số vật thể in bằng nhựa có thể linh hoạt, bền và mạnh mẽ.
• Các hình dạng phẳng có thể được gấp lại để tạo thành các vật thể cao, và các hình dạng cao có thể được làm phẳng đến những độ dài lớn.
• Khu vực xây dựng của máy in của bạn là 2D, nhưng thể tích xây dựng là 3D.
• Thể tích xây dựng của máy in chỉ giới hạn kích thước của các công việc in, không phải kích thước đầy đủ của dự án của bạn.

Gợi ý các cách khác mà chúng ta có thể vượt qua giới hạn của in 3D ngày nay.

Cập nhật…

• TriSphere là một mẫu lưới linh hoạt khác đáng để khám phá.

Hướng dẫn

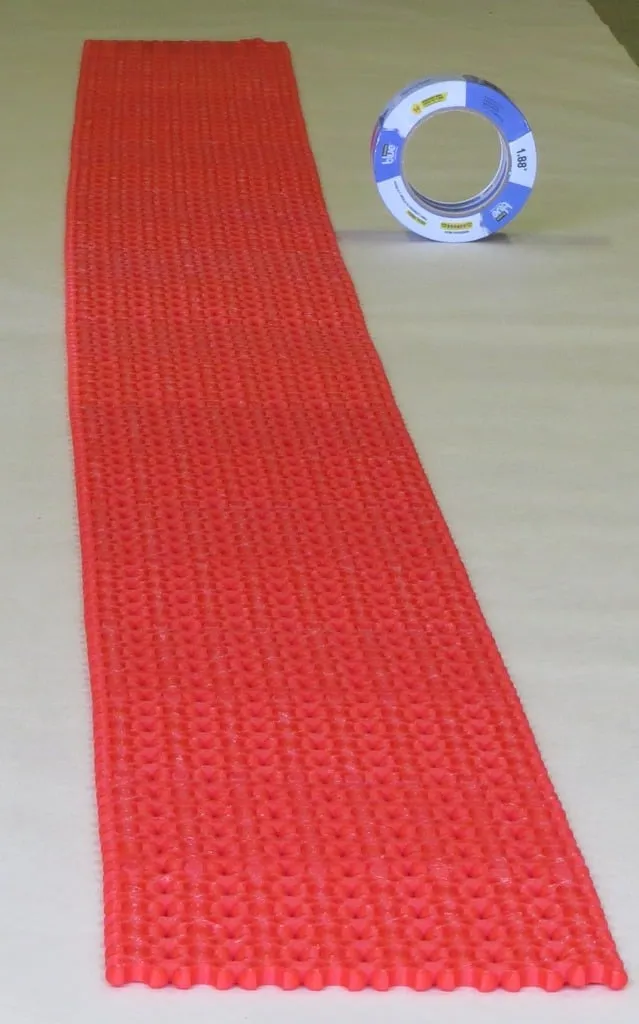

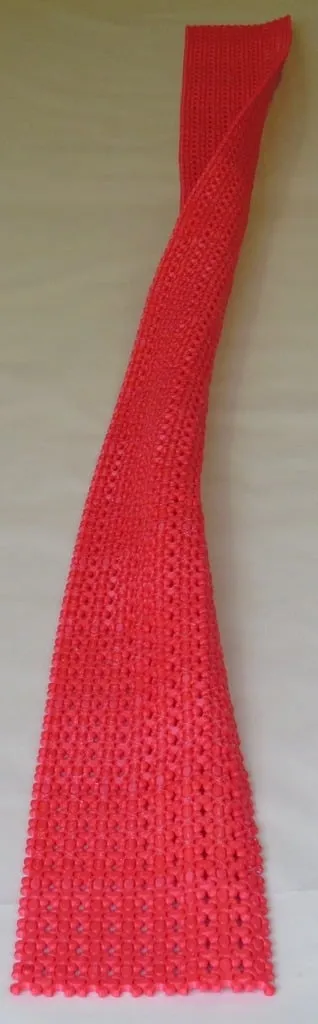

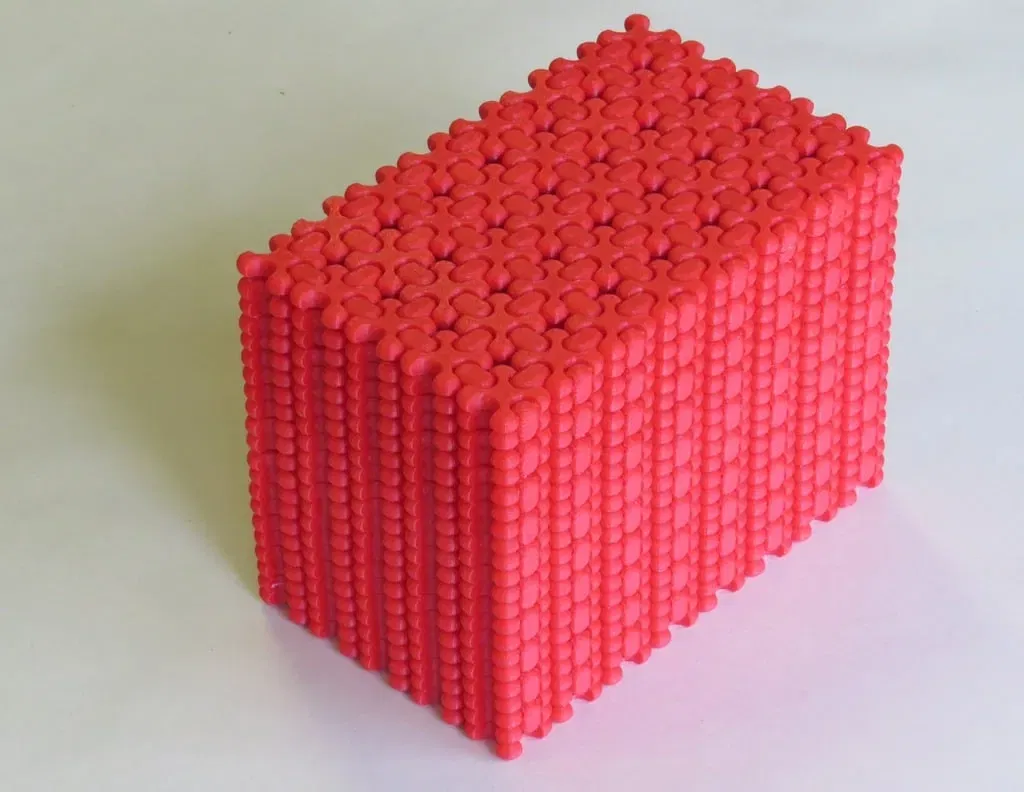

Prusa và Simplify3D slicers đã được sử dụng thành công để in các hình dạng này. Tất cả các bản in chỉ được thực hiện với chiều cao lớp là 0.2mm, 2 lớp vỏ và 10% độ đầy. Chiều dài lưới in dài nhất cho đến nay khoảng 8.5 feet. (Bản in cao 147mm này tiêu tốn gần 2kg filament và mất khoảng 200 giờ để hoàn thành.) Các loại filament được sử dụng để sản xuất các khớp linh hoạt và bền bao gồm Hatchbox và Polymaker.

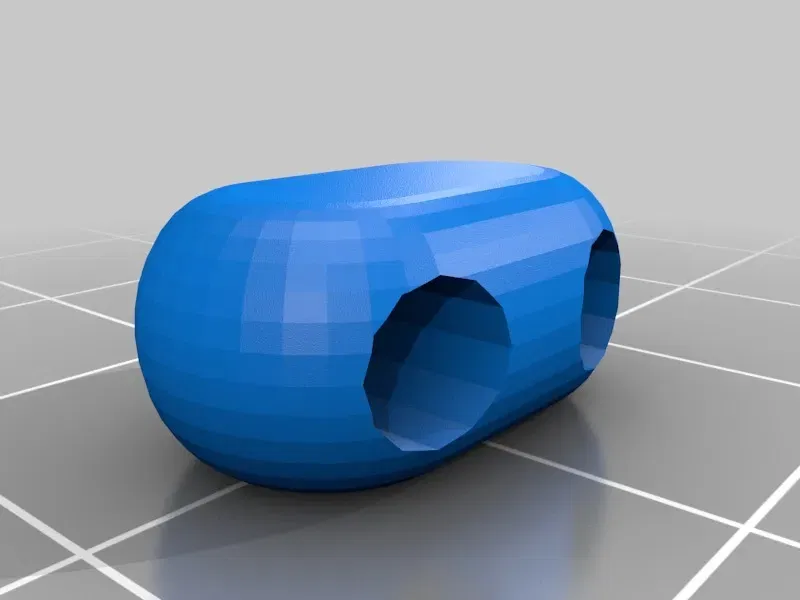

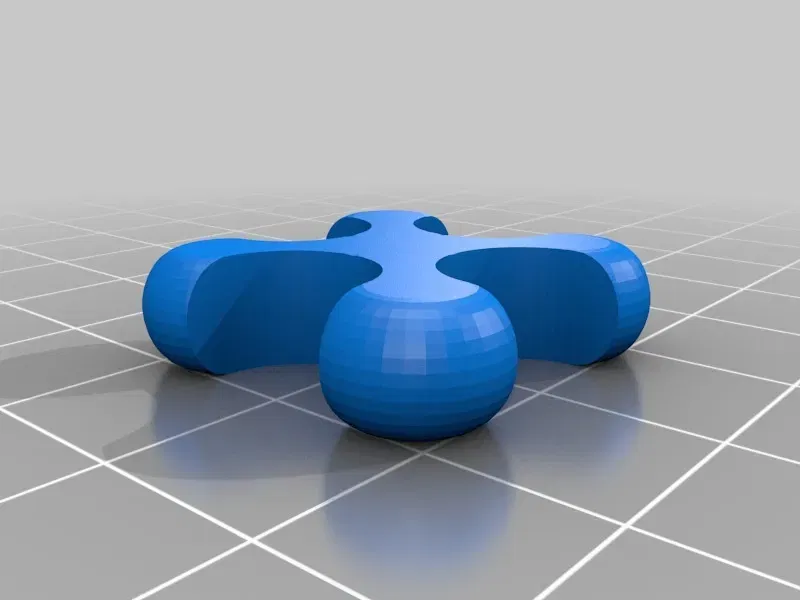

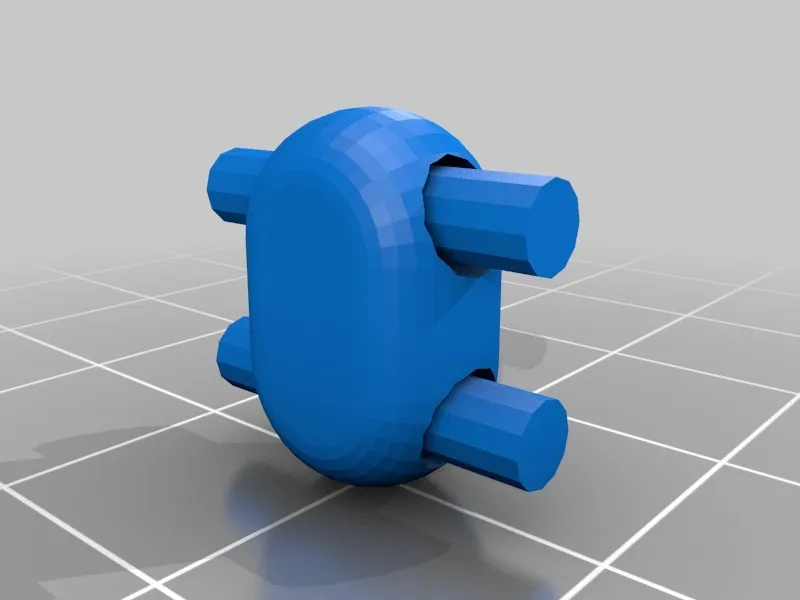

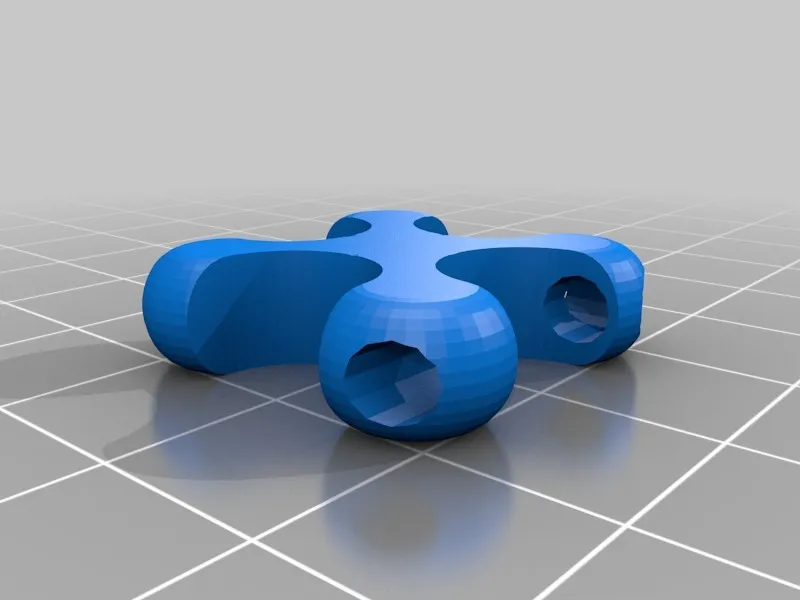

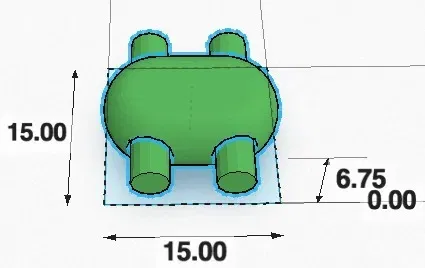

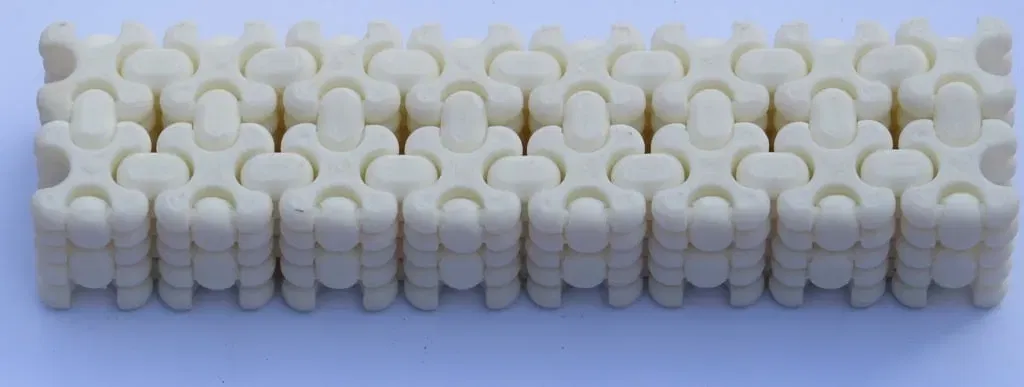

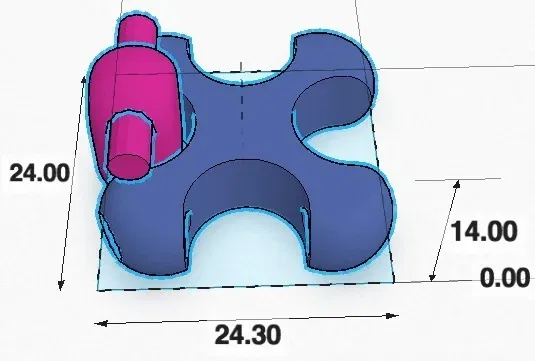

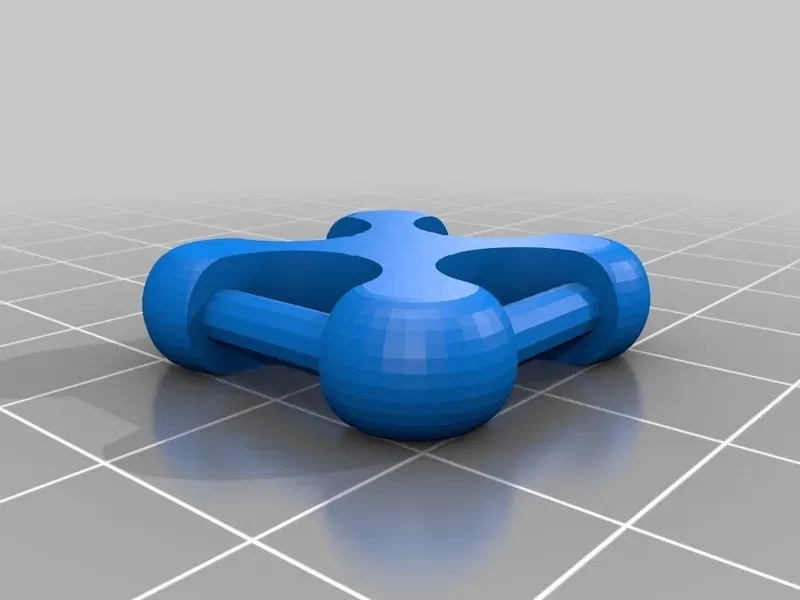

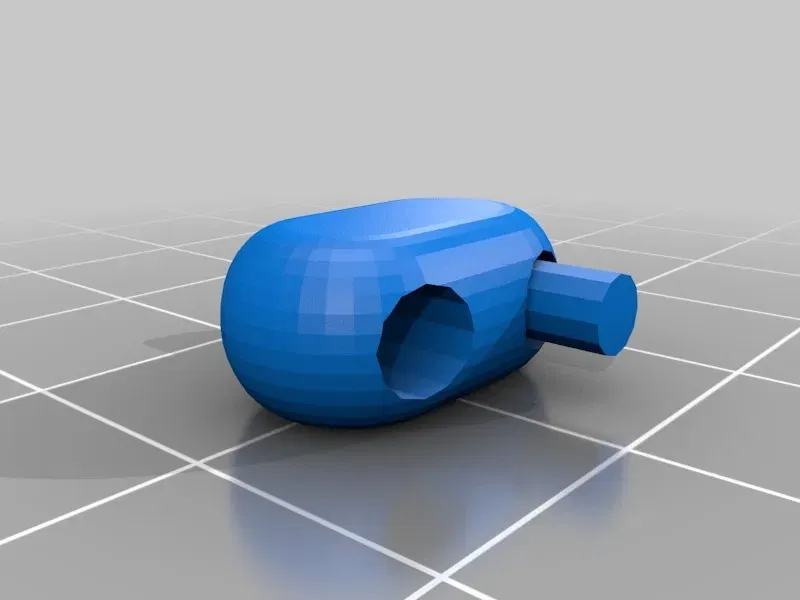

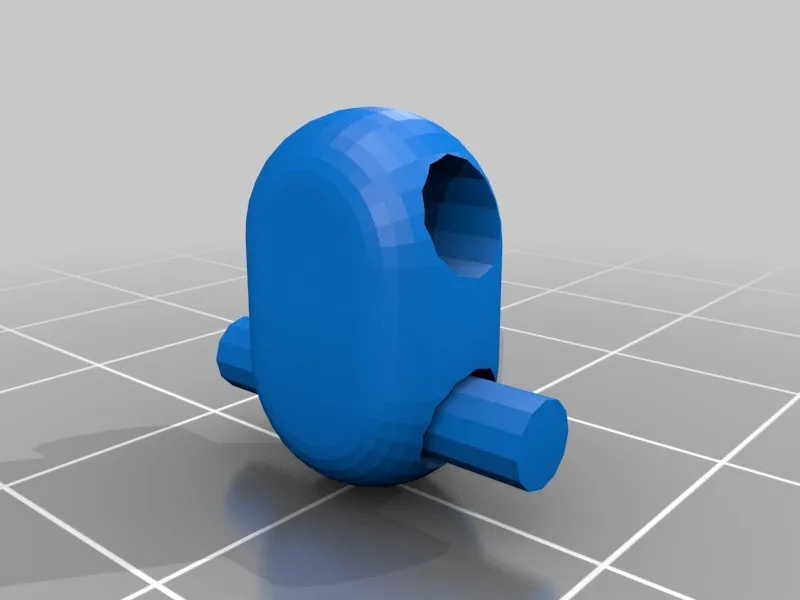

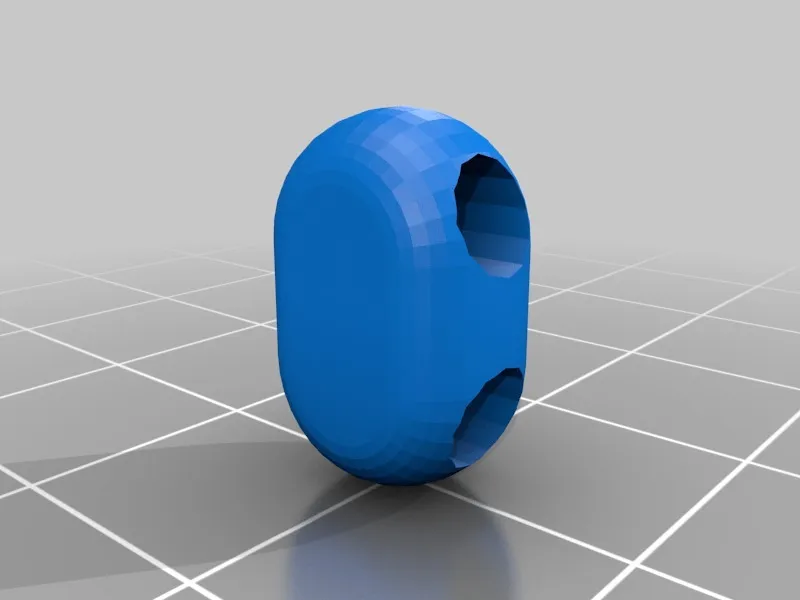

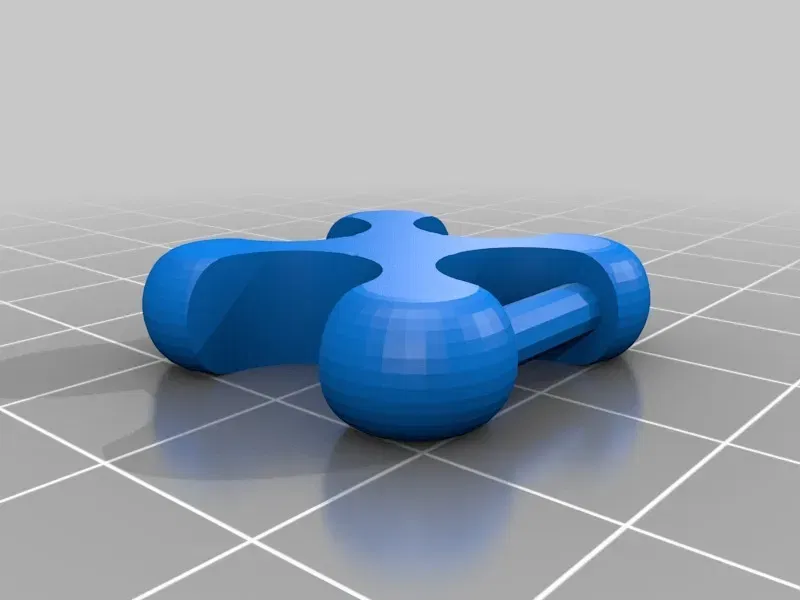

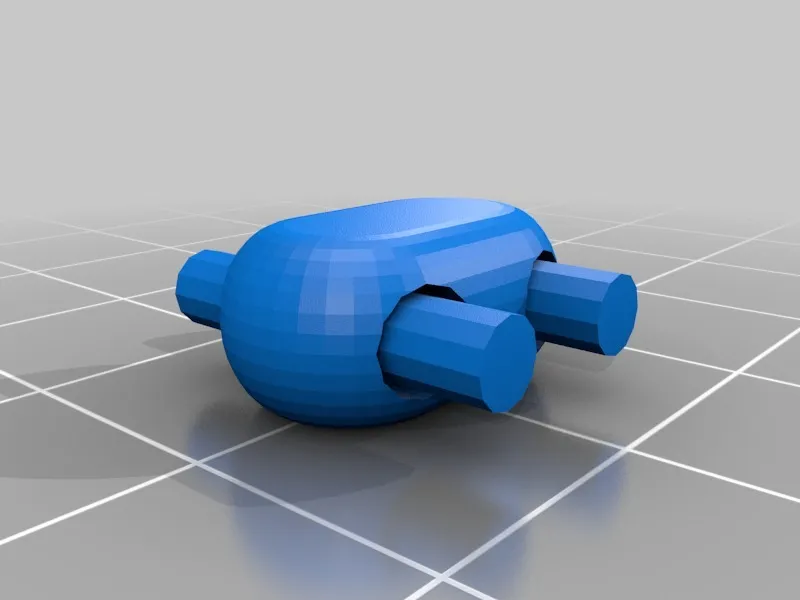

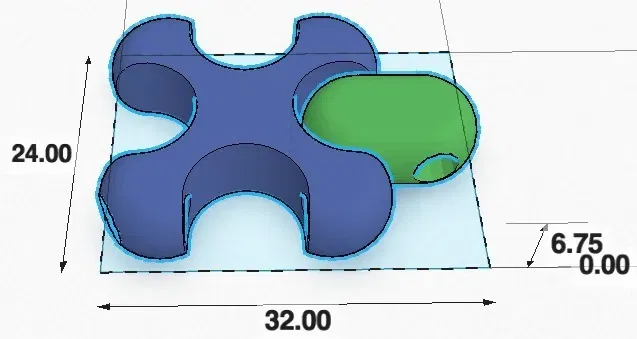

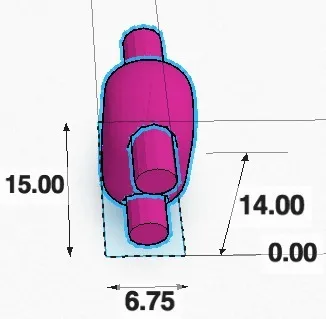

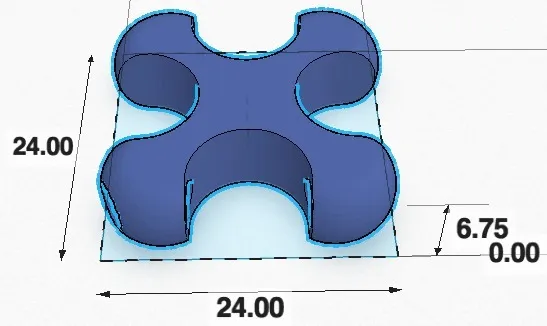

Các bản vẽ kích thước đơn giản đã được tải lên cho thấy các hình dạng riêng lẻ của lưới cũng như kích thước của các sự kết hợp hình dạng hữu ích khác nhau. Lưới được thiết kế có chủ ý để dễ dàng thao tác. Tất cả các hình dạng phẳng cao 6.75mm. Cả hai hình dạng lớn và nhỏ (được gọi là 'chính' và 'phụ', tương ứng) lặp lại mỗi 25mm trong cả hai kích thước X và Y. Các lớp vải dọc liên tiếp luôn cao hơn lớp bên dưới 7mm. Hình dạng 'phụ ngắn' (cao 14mm) được sử dụng để kết nối các vật thể chính của các lớp liền kề.

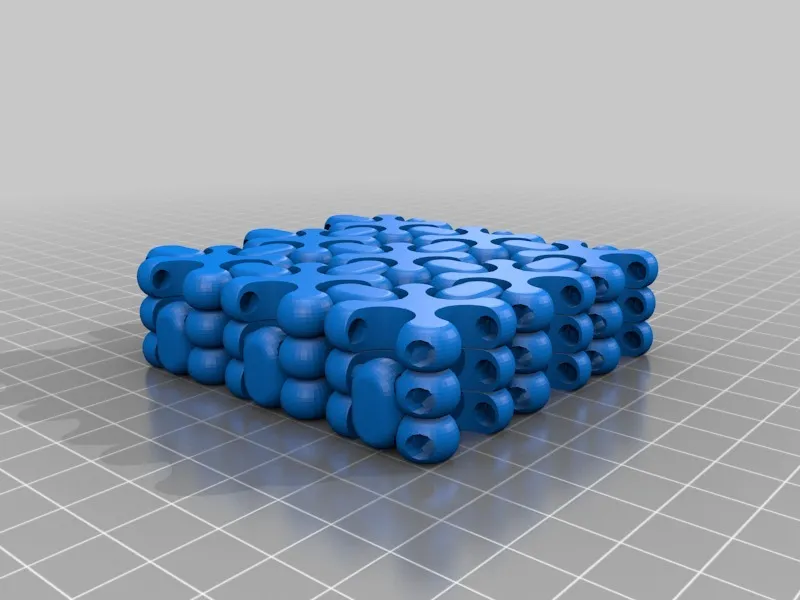

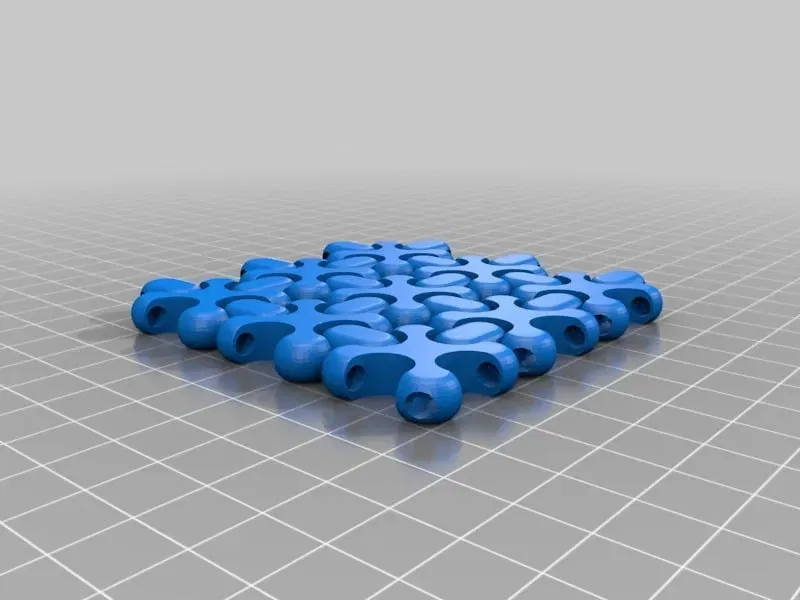

Lưới một lớp được in mà không cần giàn hoặc hỗ trợ. Tuy nhiên, các công việc nhiều lớp yêu cầu rằng các hỗ trợ lớn phải được thêm vào thủ công dưới mỗi phần phụ ngắn bằng cách sử dụng tính năng hỗ trợ thủ công siêu tiện lợi của Simplify3D. Hỗ trợ cho việc in nhiều lớp bằng cách sử dụng máy cắt Makerbot vẫn đang được phát triển.

Các khớp nên quay ngay sau khi in, mặc dù các khớp cứng bất thường nên được để nguội để giảm khả năng bị gãy chốt. Một đầu công cụ nhỏ được lắc và kẹp giữa các góc của một phần chính là tất cả những gì cần thiết để tách các lớp dọc của lưới.

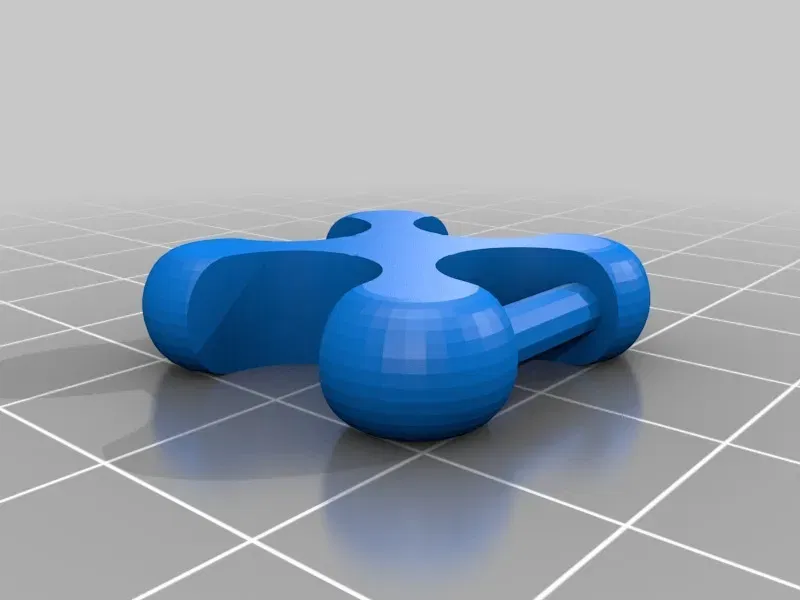

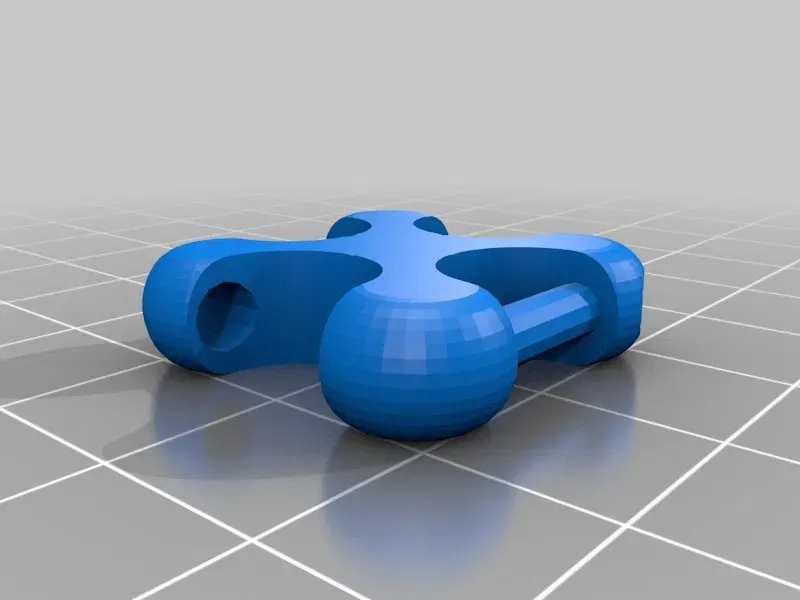

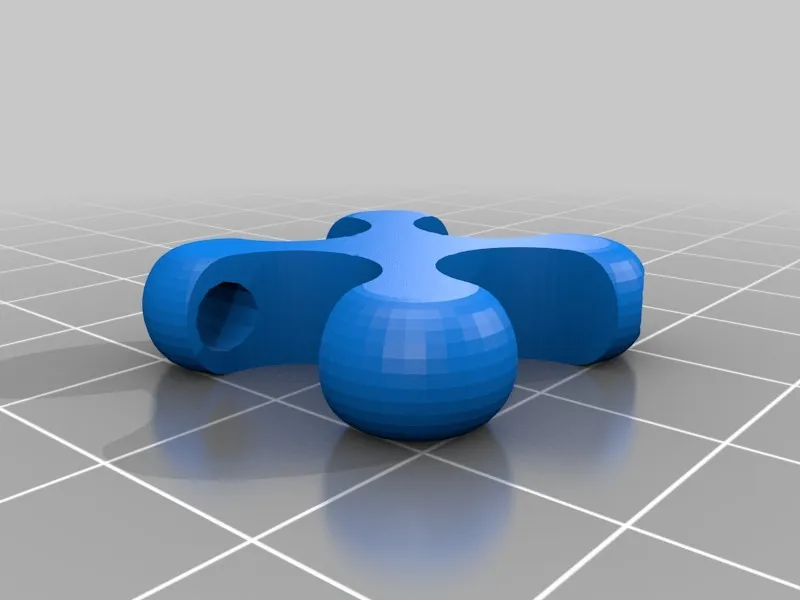

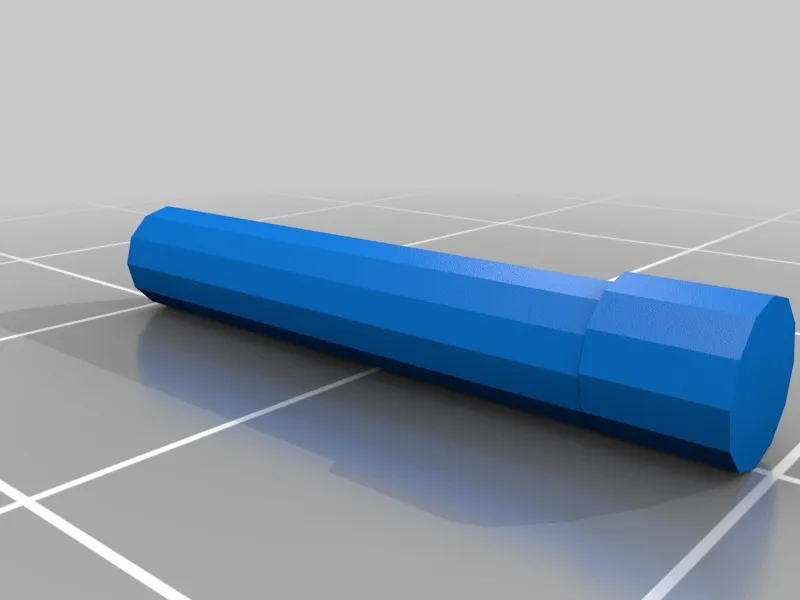

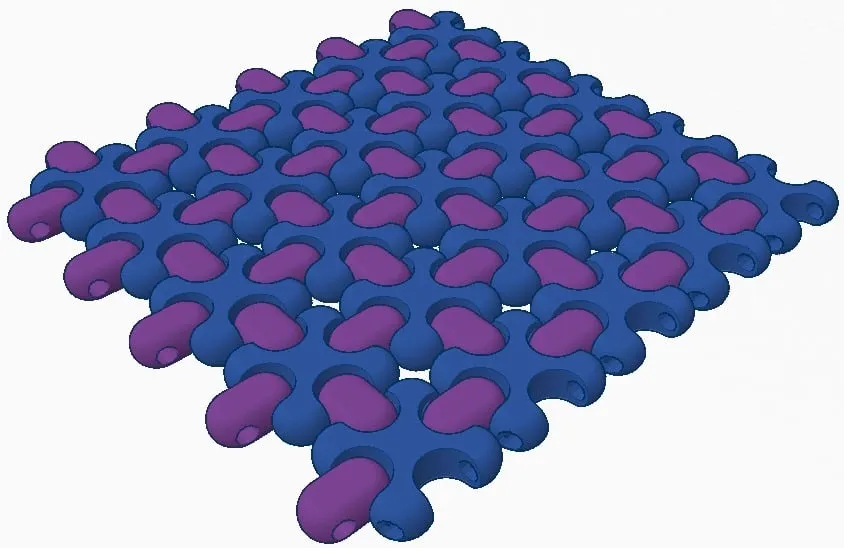

Các lưới lớn hơn được cấu tạo bằng cách sử dụng chốt để nối một phần Chính với một phần Phụ. Lưu ý rằng vài milimét cuối cùng của một đầu chốt có đường kính hơi lớn hơn để giữ cho chốt ngồi vững trong phần Chính. Kéo có thể được sử dụng để cắt ngắn chiều dài của một chốt nếu nó nhô ra xa hơn mong muốn.

Chúc bạn vui vẻ và hãy dành thời gian để gửi các bản remix vì lợi ích của tất cả mọi người.
