Ống dẫn làm mát driver Snapmaker U1 sử dụng quạt tuabin laptop

Bộ chuyển đổi quạt thổi laptop Dell

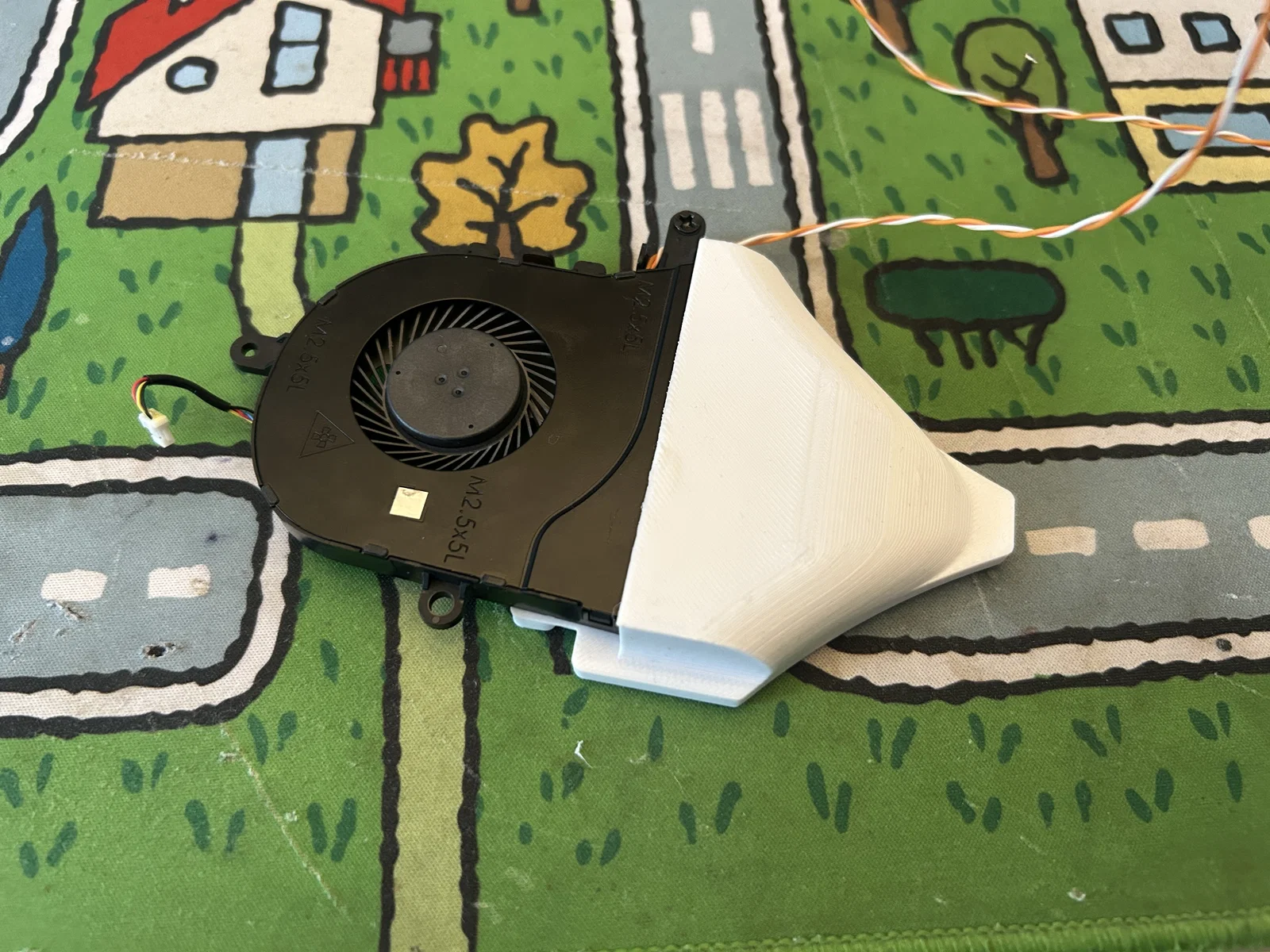

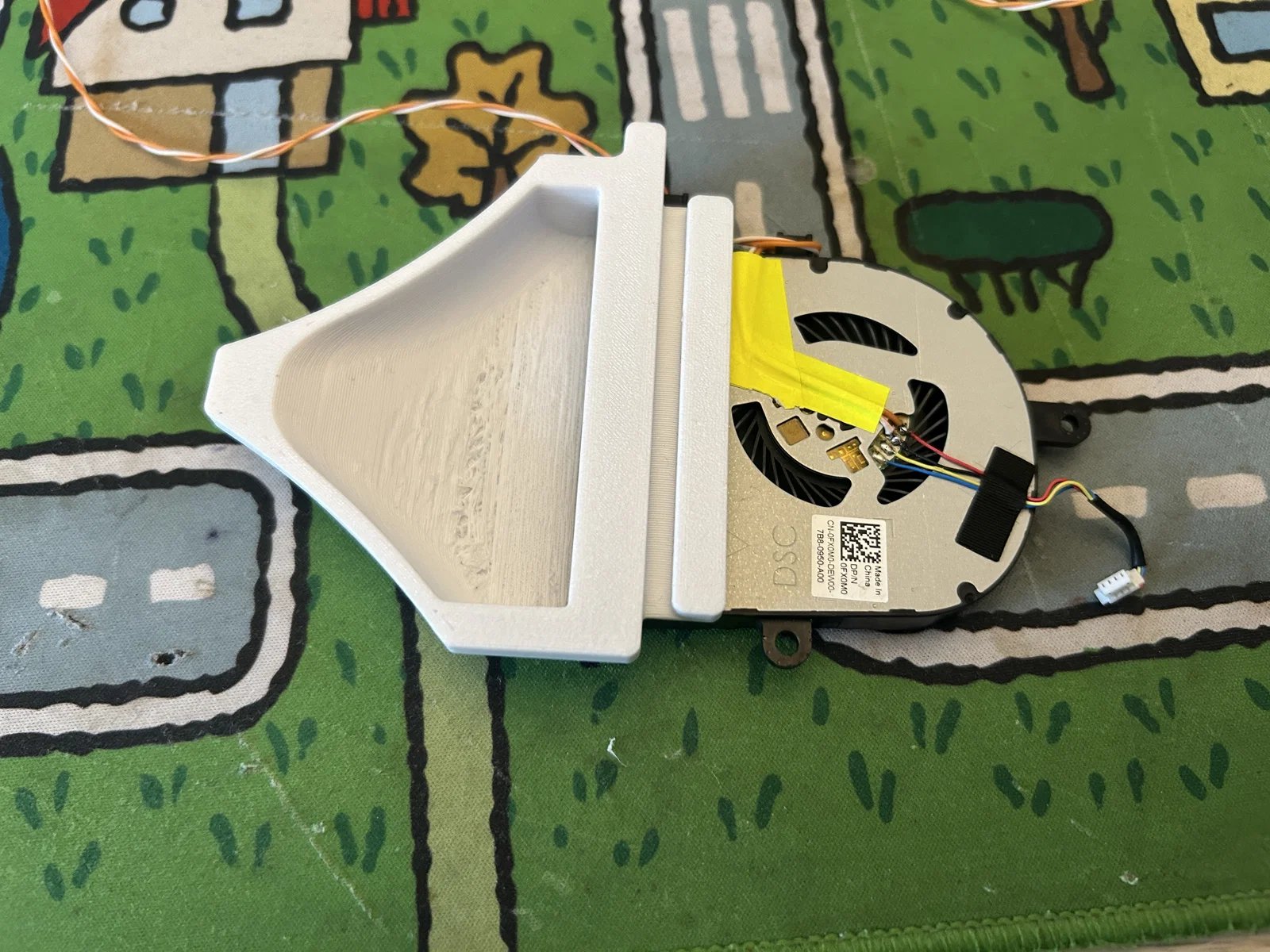

Ống dẫn làm mát này được thiết kế cho Snapmaker U1 và sử dụng một chiếc quạt laptop Dell (model DC28000K9D0, có lẽ từ máy Vostro đời 2012 cũ) để thổi luồng khí trực tiếp vào các bộ điều khiển động cơ bước (stepper motor drivers).

Giải pháp làm mát mặc định không đủ hiệu quả khi in các bản in dài, khiến nhiệt độ driver tăng lên khoảng 90°C. Với ống dẫn này, nhiệt độ đã giảm xuống còn khoảng 50–55°C khi máy đang hoạt động, giúp cải thiện đáng kể hiệu suất làm mát và độ ổn định.

Thiết kế tập trung luồng gió vào đúng nơi cần thiết, đồng thời vẫn giữ được sự nhỏ gọn và dễ lắp đặt.

Mình có gửi kèm file Fusion 360 (mình còn mới nên file hơi lộn xộn, mong mọi người thông cảm) để các bạn có thể tùy chỉnh cho phù hợp với máy in và loại quạt của riêng mình.

Đặc điểm

• Thiết kế dành riêng cho Snapmaker U1
• Giảm nhiệt độ driver đáng kể
• Thiết kế ống dẫn khí nhỏ gọn
• Làm mát trực tiếp cho các stepper driver
• Nâng cấp đơn giản và hiệu quả

Hiệu suất làm mát

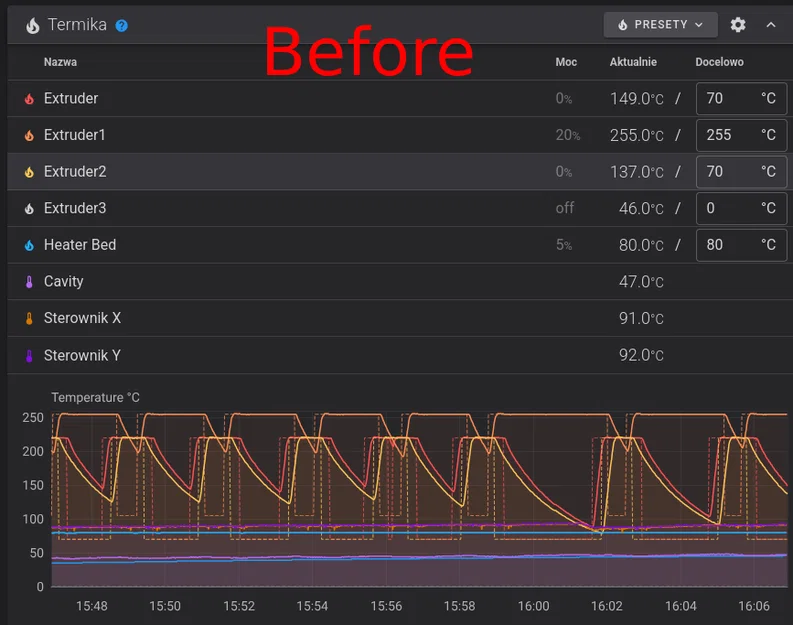

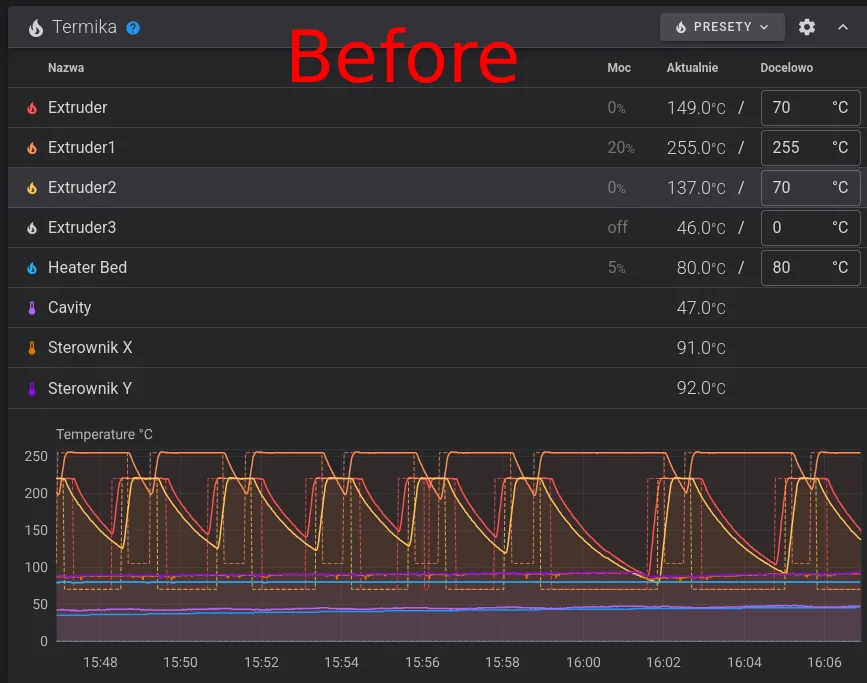

• Trước khi lắp: ~90°C

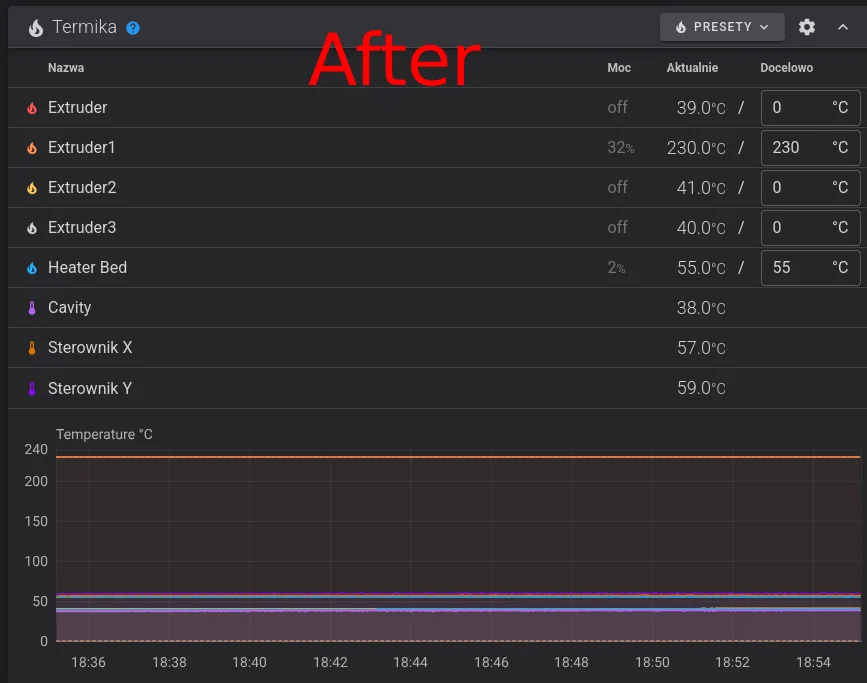

• Sau khi lắp: ~50–60°C khi đang in (ảnh chụp màn hình ở nhiệt độ phòng 24.8°C, sau khi in khoảng 1.5 giờ)

Nhiệt độ thực tế có thể thay đổi tùy thuộc vào nhiệt độ môi trường và model quạt bạn sử dụng.

Thông số in khuyến nghị

• Chất liệu: PETG, nhưng dùng PLA cũng ổn (vì ống dẫn không bị nóng khi in)
• Chiều cao lớp (Layer height): 0.2 mm
• Infill: 15%
• Supports: Có
• Số lớp vỏ (Perimeters): 3
• Adaptive layer height: Tùy chọn nhưng được khuyến khích

Lưu ý

• Thiết kế cho các loại quạt tuabin có miệng gió 70x9mm
• Bạn cứ thoải mái chỉnh sửa thiết kế cho phù hợp với quạt của mình

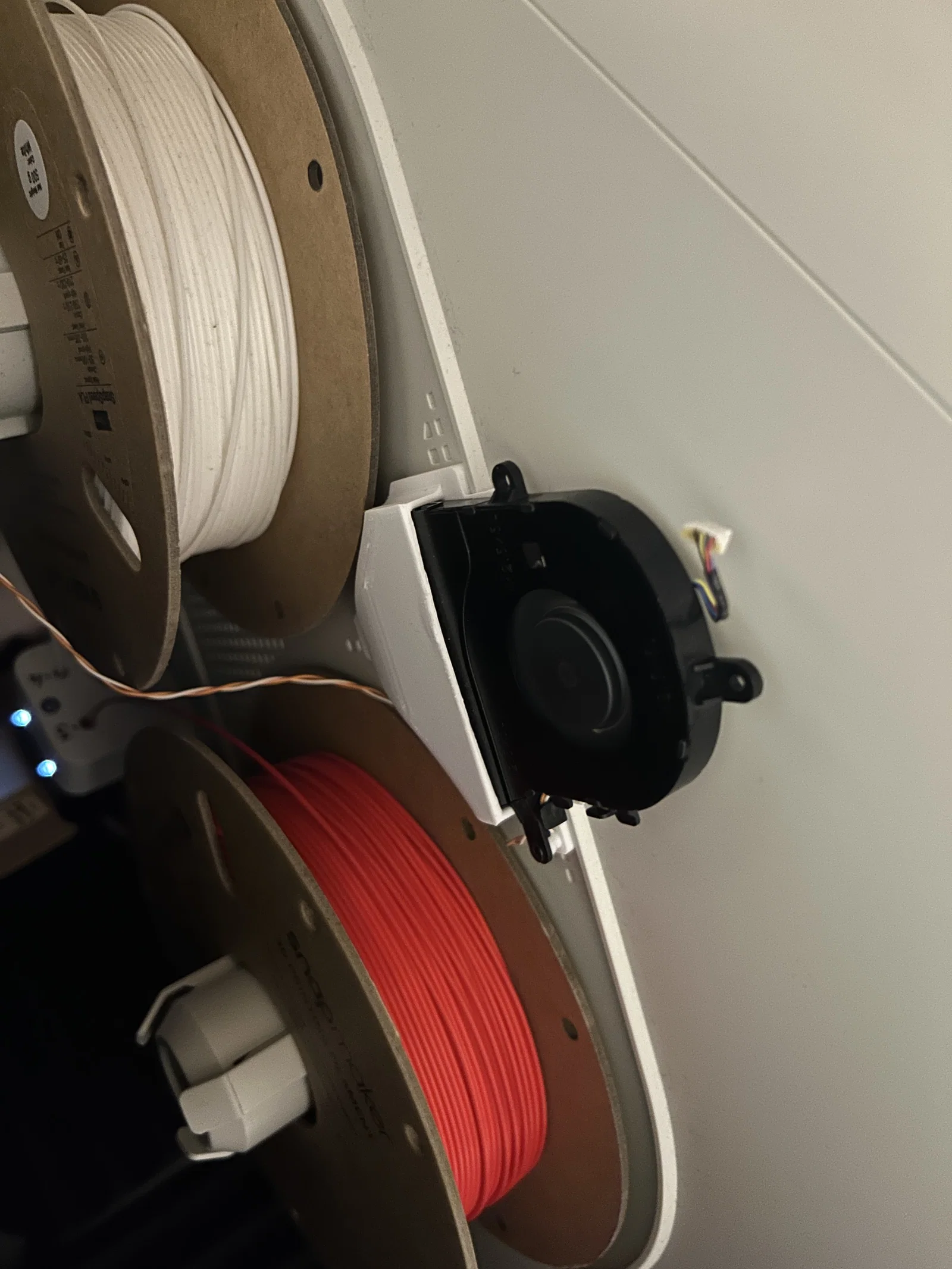

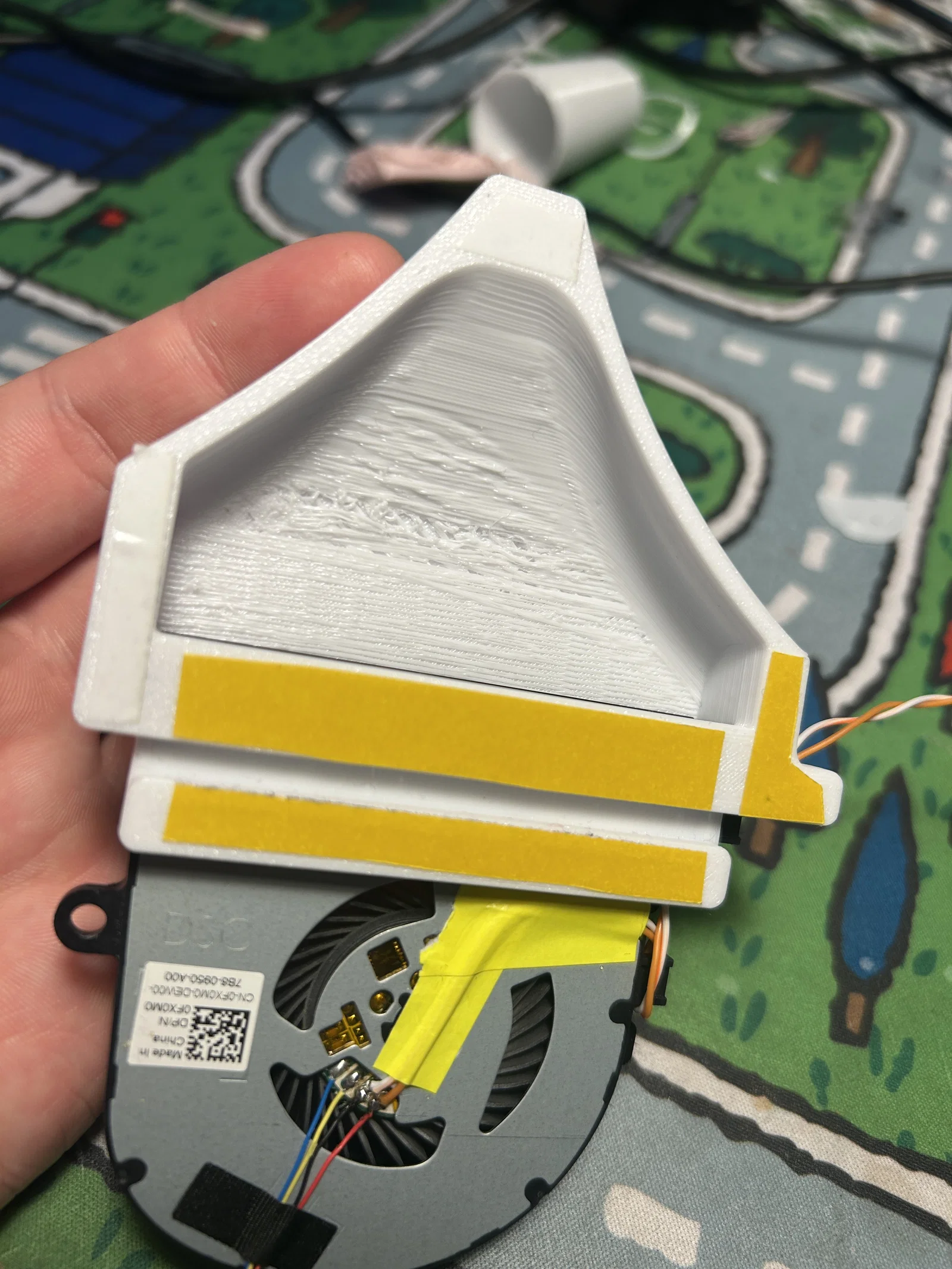

• Dùng băng dính hai mặt để gắn lên máy in
• Mình khuyến khích nên nối thêm dây cho quạt nếu dây gốc quá ngắn
