Mount Toolboard cho Fysetc H36 trên A4T với WWBMG

Lưu ý: Thiết kế này dành riêng cho Vitalii3D's "XOL/A4T Mount". Tôi không có liên hệ gì với tác giả, chỉ là tôi đang sử dụng mount của họ mà thôi.

Giới thiệu:

Khi lắp ráp A4T, tôi không ưng ý với bất kỳ loại toolboard mount nào hiện có. Tất cả đều đặt board quá cao so với ý thích của tôi, hoặc bắt phải đi dây vòng vèo. Ngay cả khi đi dây vòng ra bên cạnh và gắn PUG vào đó, dây nhợ vẫn bị chổng lên cao, tôi cảm thấy cách đó chưa thực sự giải quyết được vấn đề.

Thiết kế này cũng chưa giải quyết triệt để 100% – bạn vẫn sẽ mất một chút chiều cao Z nếu không tháo nắp trên, nhưng nó hoạt động rất ổn và tôi khá thích.

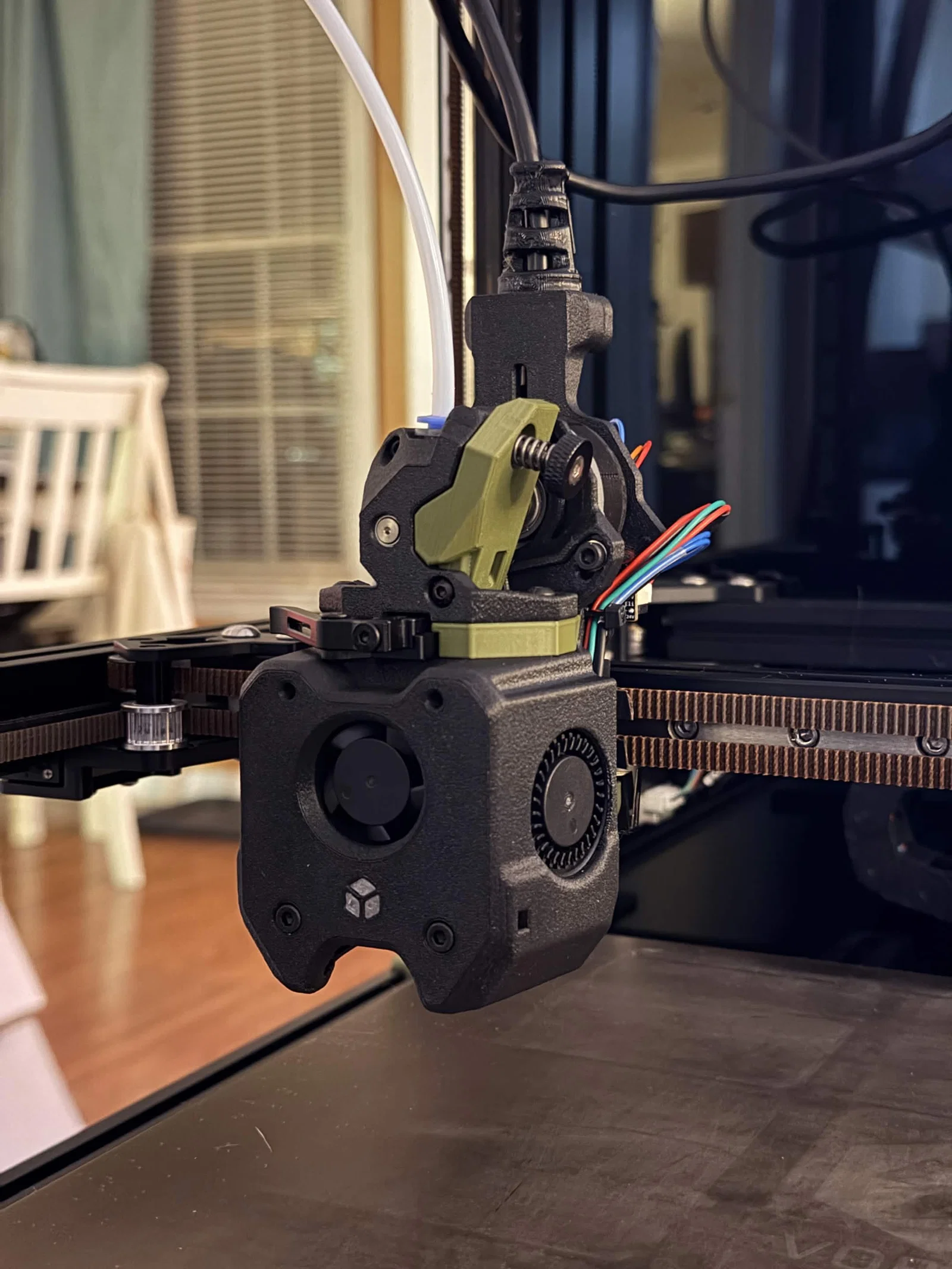

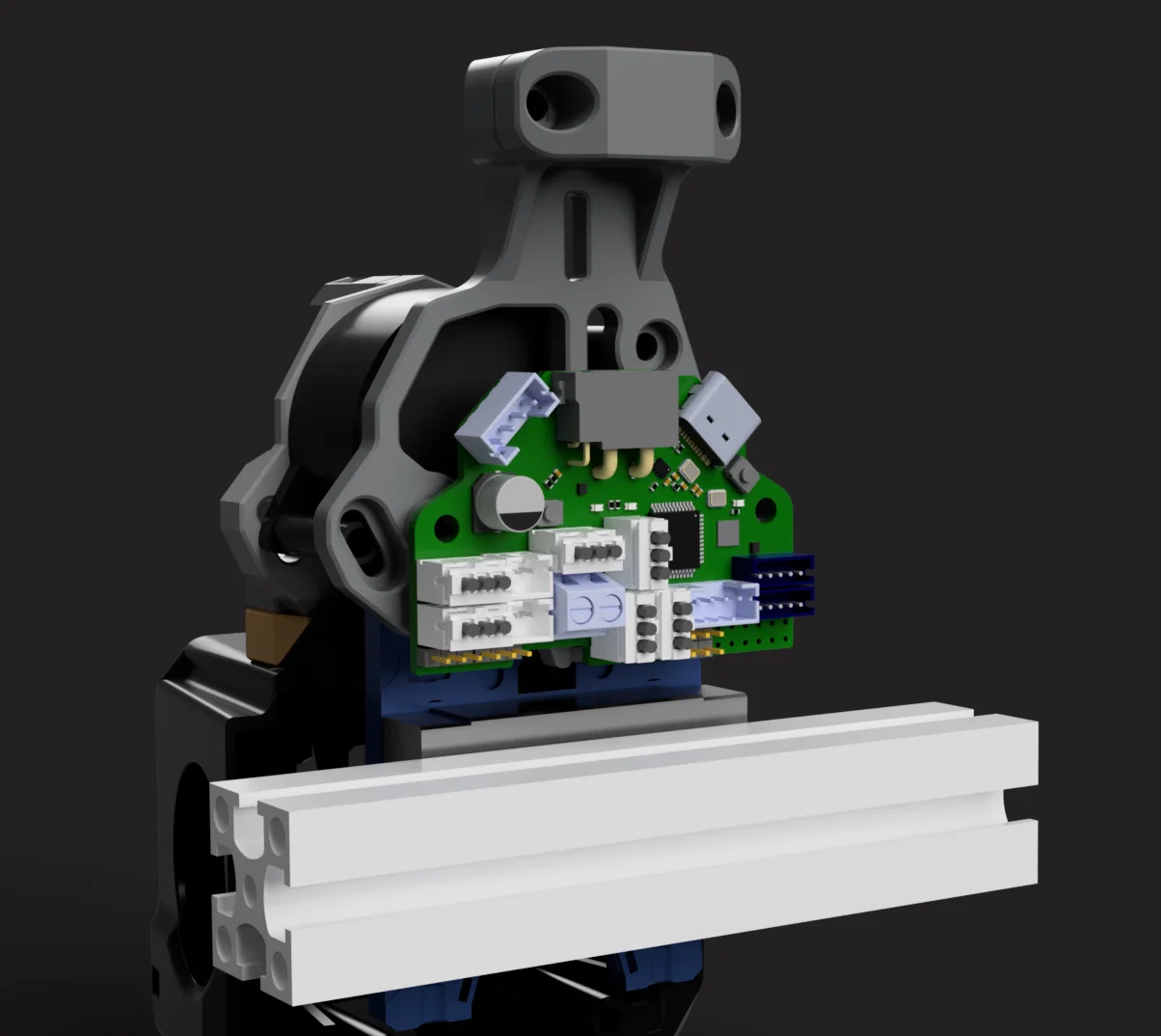

Tôi tự thiết kế cái này trên Fusion 360 bằng cách sử dụng các file CAD có sẵn của A4T, H36, motor NEMA14, rail/carriage MGN12 và thanh nhôm 2020. Mọi thứ lắp vào máy tôi rất vừa vặn, nhưng kết quả thực tế của các bạn có thể sẽ khác chút đỉnh.

Tôi đã đăng cả file STEP để các bạn tùy chỉnh theo ý thích. Với tôi thì nó hoạt động hoàn hảo, nhưng nếu bạn thấy chưa ưng thì cứ tự nhiên sửa nhé! Tôi để giấy phép CC Attribution, nên nếu có remix hay làm gì đó, phiền bạn để lại link tới thiết kế gốc giúp tôi.

Công dụng của thiết kế:

• Đưa toolboard lắp sát vào thanh X nhất có thể. Điều này giúp jack XT30 và PUG ở vị trí thấp nhất.
• Sử dụng chuẩn PUG.
• Có thêm điểm bắt vít thứ 3 để tăng độ chắc chắn.

BOM (Danh sách linh kiện):

• Printed PUG (parametric umbilical gland) (Tôi dùng bản PUG_V4_S_6mm với dây rút trong ảnh).
• 4x Heat insert M3 (2 cái cho ốc bắt board, 2 cái cho nắp PUG).
• 2x M3x6 SHCS (dùng để bắt mount vào các trụ standoff từ motor).
• 1x Long đền M3 (dùng cho ốc bắt mount bên trái).
• 2x M3x8 BHCS (dùng để bắt board).
• 2x M3x8 SHCS (dùng để giữ nắp PUG, đừng dùng ốc dài hơn).
• 1x M3x12 SHCS (cho điểm bắt vít thứ 3 vào carriage).

Bạn có thể tối giản tùy theo linh kiện sẵn có, ví dụ dùng 6 con ốc M3x8 BHCS hoặc SHCS đều được.

Thiết lập in:

Tôi khuyên dùng ASA-GF để in. Dùng ASA/ABS thường cũng có thể được. Việc pha thêm sợi thủy tinh (GF) hay carbon (CF) giúp chi tiết cứng cáp hơn. Tôi dùng 5 wall, 5 top/bottom, 40% gyroid infill, layer height 0.2mm với nozzle 0.4mm.

Lắp ráp:

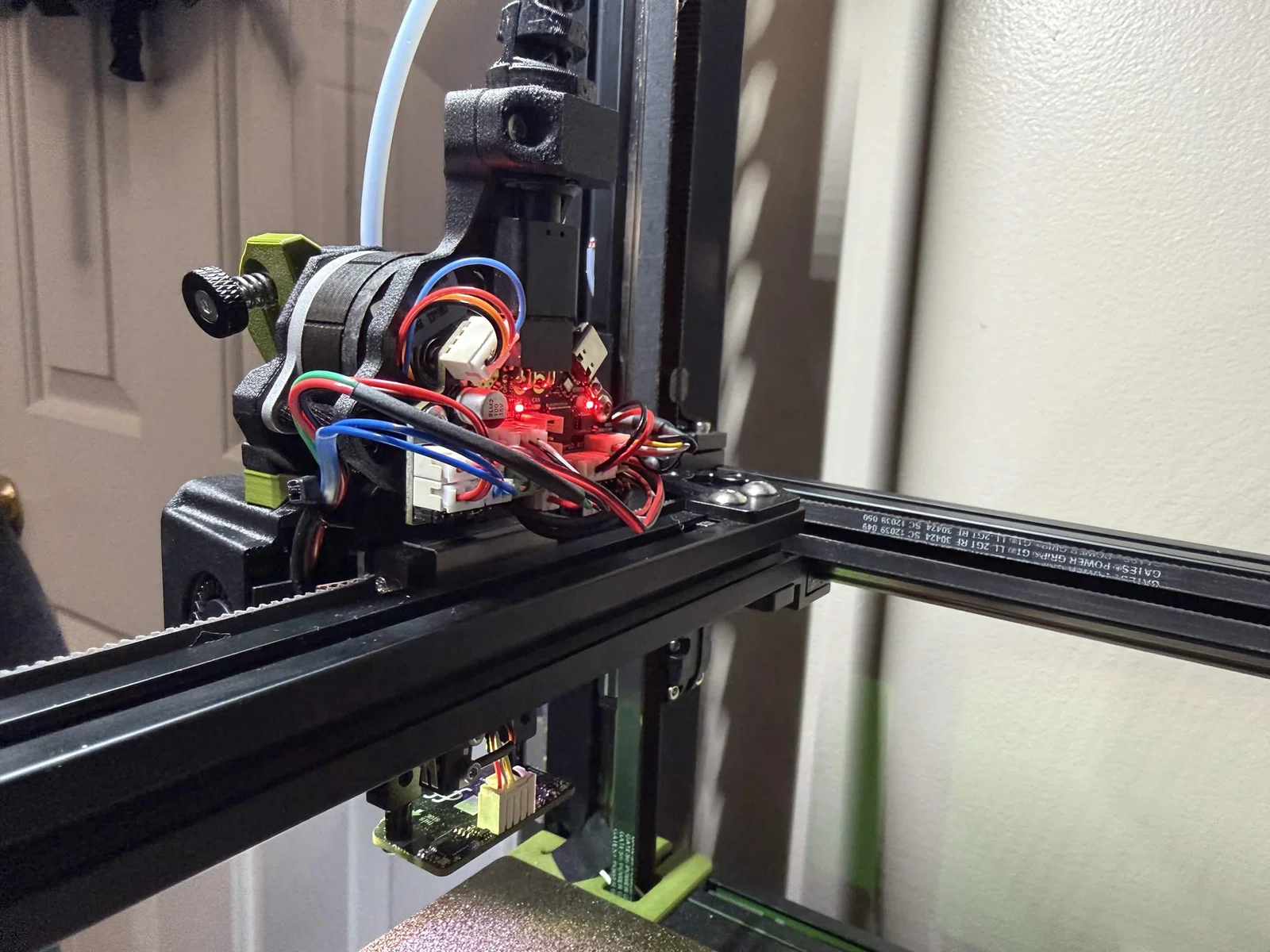

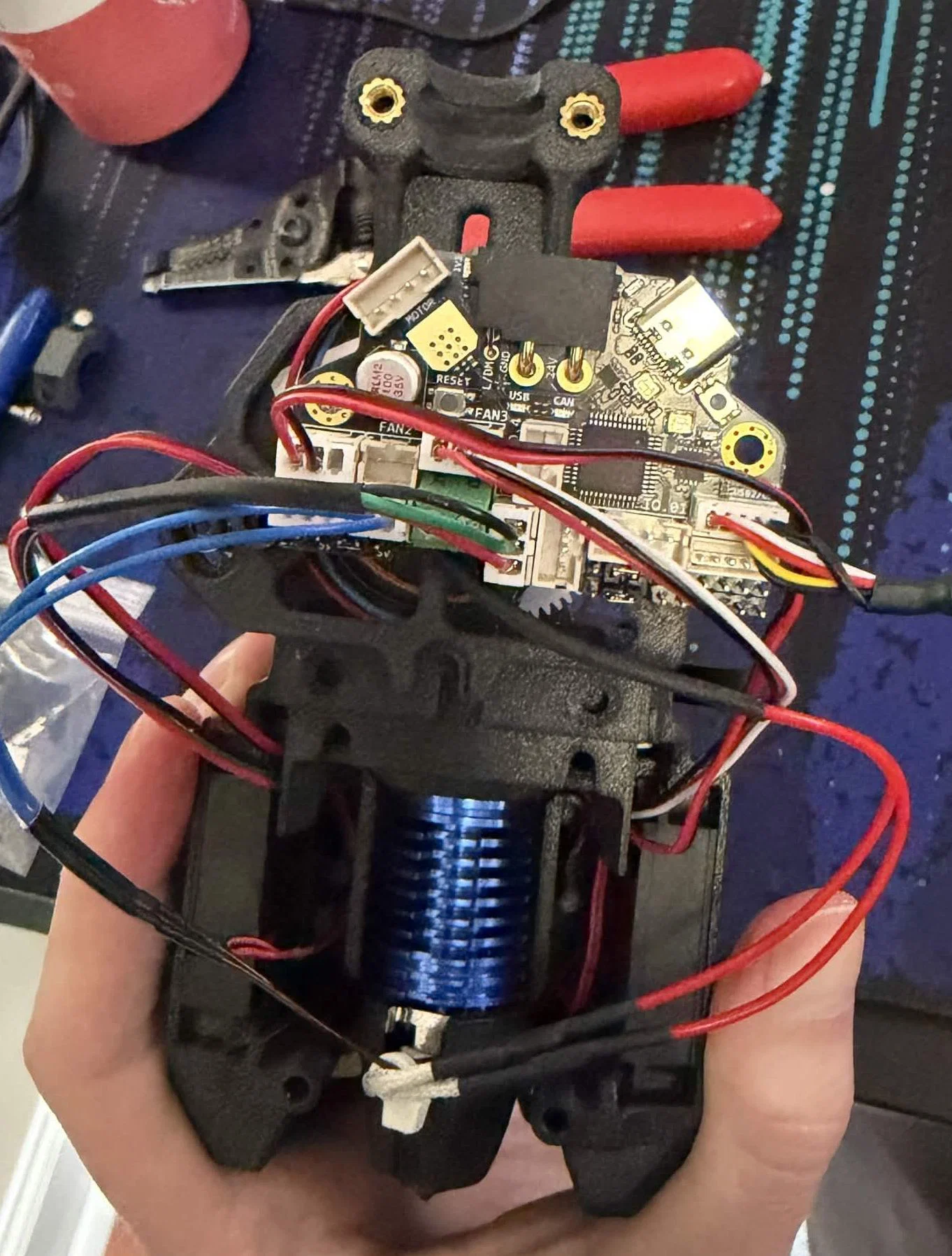

Ép các heat insert vào. Gắn mount vào các trụ standoff trên motor mà Vitalii cung cấp trong bộ carriage. Lắp A4T vào carriage – theo hướng dẫn của A4T, ốc bắt vít thứ 3 đã có sẵn ở đó. Bạn cần đặt miếng đệm in kèm (màu cam bên dưới) vào ốc đó – nên dùng con M3x12 như trong BOM. Đừng vặn chặt vội cho đến khi mọi thứ vào đúng vị trí rồi hãy siết lại. Sau đó gắn board vào và kết nối mọi thứ. Gắn XT30 và PUG vào mount phía trên rồi cố định lại.

Ép 2 heat insert vào đây:

Ép 2 heat insert vào đây:

Standoff motor (xanh dương), mount bắt board (xanh lá), miếng đệm in (cam):
